Jak zabezpieczyć stronę DC instalacji fotowoltaicznej?

Artykuł sponsorowany przez ETI

Artykuł został opracowany w ramach kampanii społecznej Bezpieczna elektryczność. Więcej interesujących treści znajdziesz na stronie akcji.

Moduły fotowoltaiczne potocznie zwane panelami PV mogą ulec uszkodzeniu i poza stratami związanymi z brakiem produkcji energii dość łatwo doprowadzić do powstania pożaru. Aby temu zapobiec należy odpowiednio je transportować, montować i zabezpieczać (również od przepięć).

Zabezpieczenie instalacji fotowoltaicznej — ogranicznik przepięć

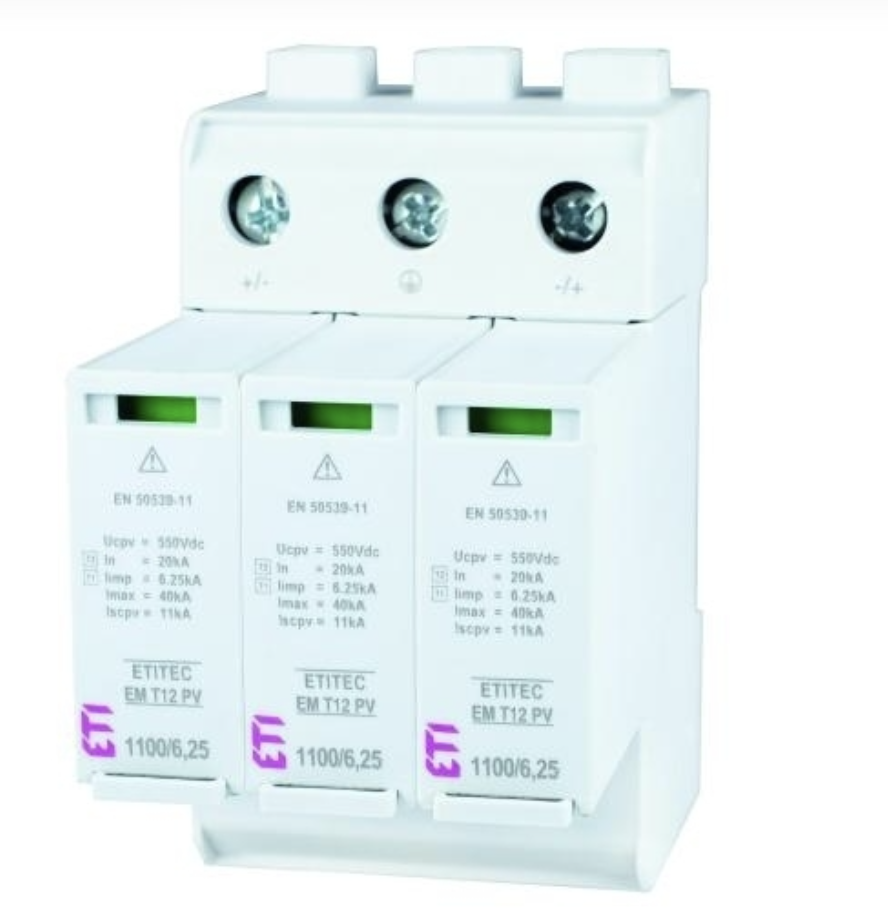

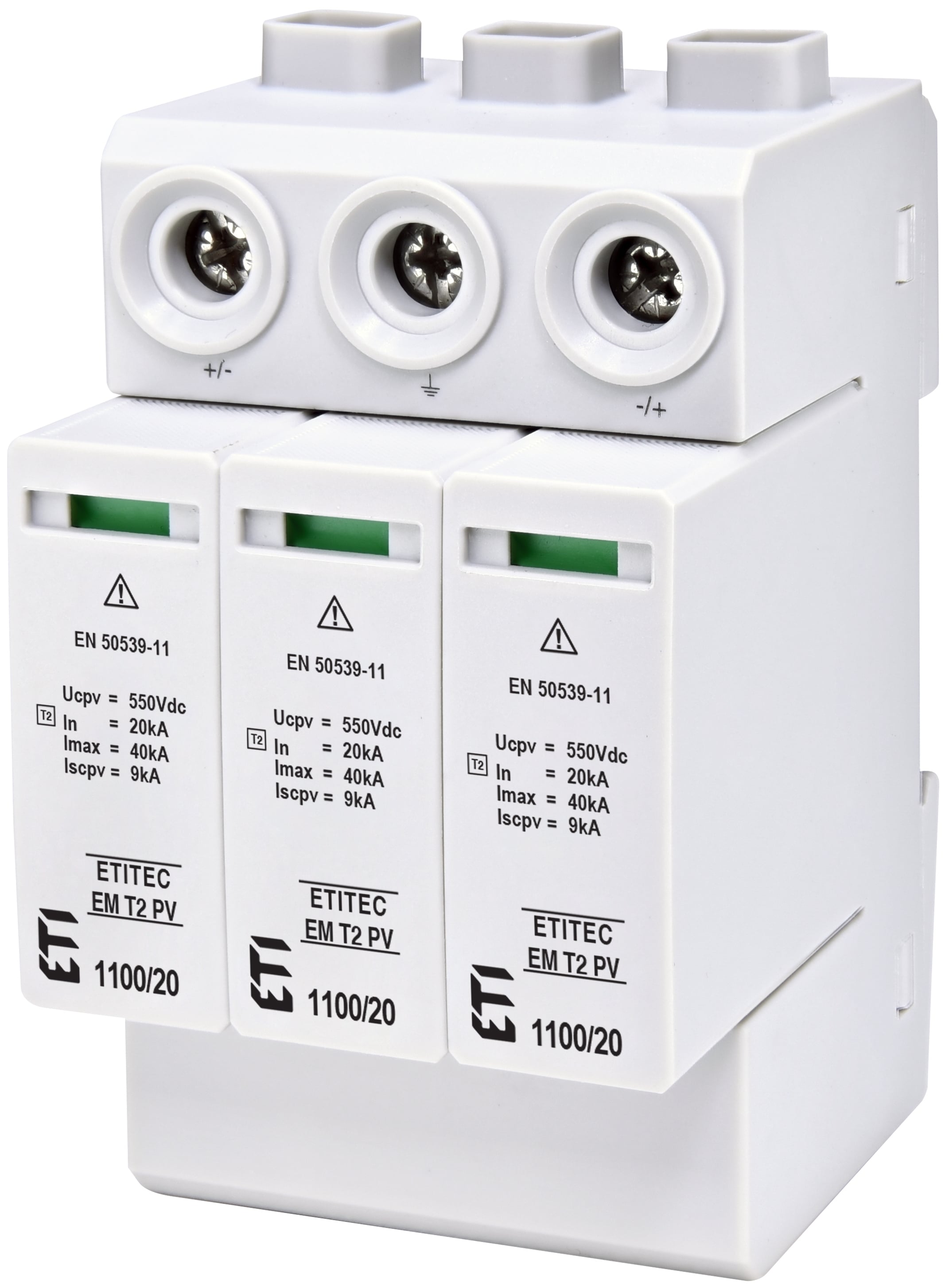

Patrząc na instalację fotowoltaiczną pierwszym zabezpieczeniem chroniącym moduły fotowoltaiczne powinien być ogranicznik przepięć. Typu 1, 2, który montujemy, jeśli na budynku nie ma instalacji odgromowej, lecz z wyliczeń projektanta wynika konieczność stosowania SPD Typu 1 (ograniczników przepięć Typu 1), lub na każdym stringu, którego elementy (panele lub przewody) zamontowano bez zachowania minimalnego odstępu separacyjnego (zbyt blisko elementów instalacji odgromowej).

Zabezpieczenie instalacji fotowoltaicznej a brak instalacji odgromowej

W przypadku, gdy na budynku nie ma instalacji odgromowej należy zamontować SPD Typu 2, ale trzeba pamiętać, że instalowanie SPD Typu 2 w budynku posiadającym instalację odgromową jest dozwolone tylko w przypadku, gdy w chronionym obwodzie przewody w żadnym miejscu nie zbliżają się do elementów instalacji odgromowej na odległość mniejszą niż wyliczony odstęp separacyjny. Jeśli warunek ten nie jest spełniony, należy instalować SPD Typu 1, 2.

Ogranicznik przepięć Typu 2 montujemy również jako dodatkowe zabezpieczenie, jeśli odległość liczona po długości przewodu pomiędzy zainstalowanym ogranicznikiem przepięć (Typu 1, 2 lub Typu 2), a urządzeniem chronionym przekracza 10 m.

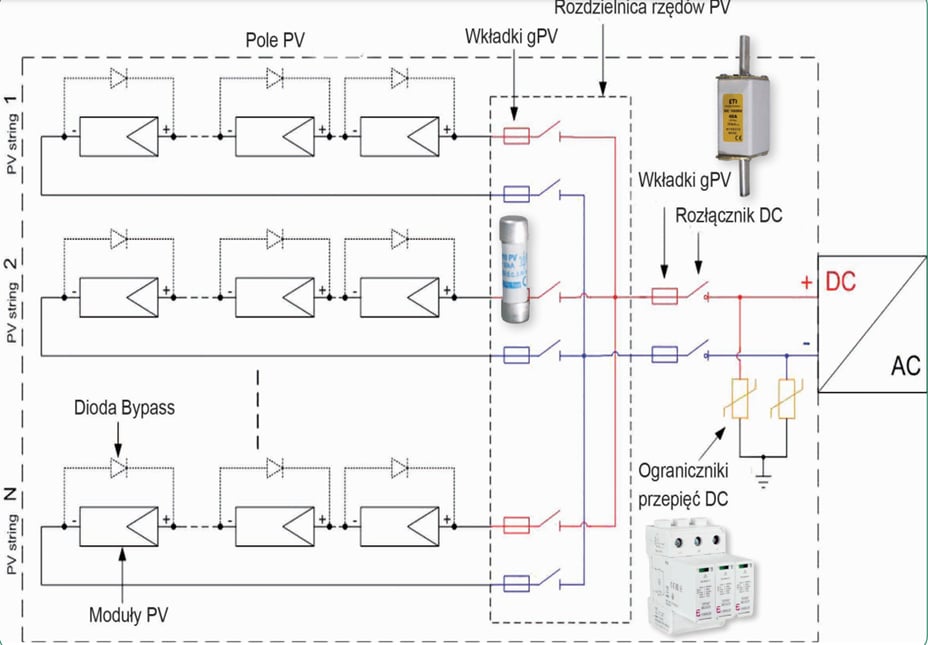

Po stronie DC (najlepiej blisko modułów fotowoltaicznych, ale za ogranicznikiem przepięć) warto założyć bezpieczniki topikowe dedykowane do obwodów PV.

Źródło: Broszura ETI POLAM, str. 10

Jak dobrać wkładki topikowe do PV?

Dobierając wkładki topikowe do PV należy z dokumentacji modułów fotowoltaicznych (paneli PV) wyliczyć maksymalny prąd, jaki będzie płynął w danym obwodzie z uwzględnieniem napięć całego stringu, a następnie uwzględnić podawany przez producenta prąd zwarciowy, jaki może popłynąć w danym obwodzie. Na tej podstawie należy dobrać wkładki topikowe i zamontować w modułowych podstawach bezpiecznikowych, dobranych do napięć i prądów, jakie występują w obwodzie DC, który ma podlegać ochronie.

Pamiętaj, aby wybierając podstawy bezpiecznikowe do PV sprawdzić ich różne parametry, np. temperatury, w jakich dany produkt może być użytkowany (czy podstawa będzie montowana na zewnątrz, czy wewnątrz pomieszczeń). Dla wielu osób może być ciekawostką informacja, że pod pewnymi warunkami norma PN-HD 60364-7-712 pozwala pominąć zabezpieczenia nadprądowe po stronie DC np. w przypadku instalacji z jednym lub dwoma połączonymi równolegle łańcuchami modułów PV.

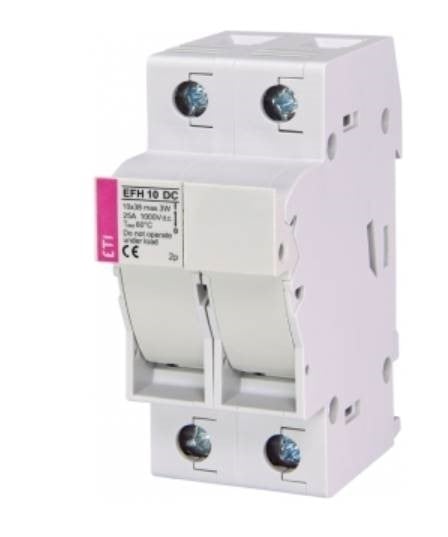

Ale jaką podstawę wybrać? Do prosumenckich instalacji fotowoltaicznych często wybieraną podstawą bezpiecznikową jest: Podstawa bezpiecznikowa 2P 25A 1000V DC 10x38mm EFH 10 DC 002540203.

Rozdzielnica modułowa a zabezpieczenie instalacji fotowoltaicznej

Podstawy bezpiecznikowe, czyli zabezpieczenia po stronie DC muszą być zamontowane w rozdzielnicy, która jest przystosowana do odpowiedniej wartości napięć stałych i jeśli będzie zamontowana na zewnątrz musi być odporna na warunki w jakich zostaje zamontowana np. temperatura, promieniowanie UV, ochrona przed wodą itd. Należy pamiętać, że rozdzielnica pełni rolę zabezpieczenia przed dotykiem i wnikaniem do wnętrza wody oraz pyłu.

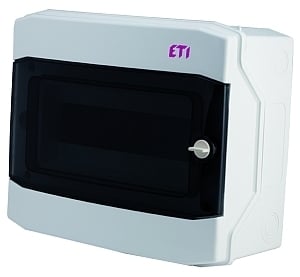

Przykładem rozdzielnicy modułowej do montażu aparatów po stronie DC, którą można zamontować na zewnątrz jest: Rozdzielnica modułowa PV 1x12 natynkowa /transparentna/ UV 1500 V DC IP65 ECH‑12PT DIDO 001101062.

Rozłącznik do instalacji fotowoltaicznych a zabezpieczenie instalacji fotowoltaicznej

W związku z pracami serwisowymi lub innymi działaniami konieczne jest rozłączenie obwodu DC instalacji PV.

Należy pamiętać, że ze względu na zagadnienia związane z gaszeniem łuku elektrycznego rozłączanie prądów stałych jest dużo trudniejsze w porównaniu do prądów przemiennych w związku z tym należy odpowiednio dobierać rozłączniki z uwzględniniem napięć i prądów panujących w danym obwodzie DC. Oferta dostępnych rozwiązań jest szeroka i wybierając rozłącznik, warto zwrócić uwagę na konstrukcję, oraz materiał styków.

Dlaczego? Obwody DC rozłącza się rzadko więc aby maksymalnie zminimalizować proces utleniania się powierzchni styków podczas długich okresów „bezczynności” została opracowana specjalna konstrukcja styków rozłącznika oraz specjalnie zostały dobrane materiały, które gwarantują pełną czystość styków (brak oksydacji) jednocześnie zapewniając niskie straty mocy nawet przy małej częstotliwości łączeń.

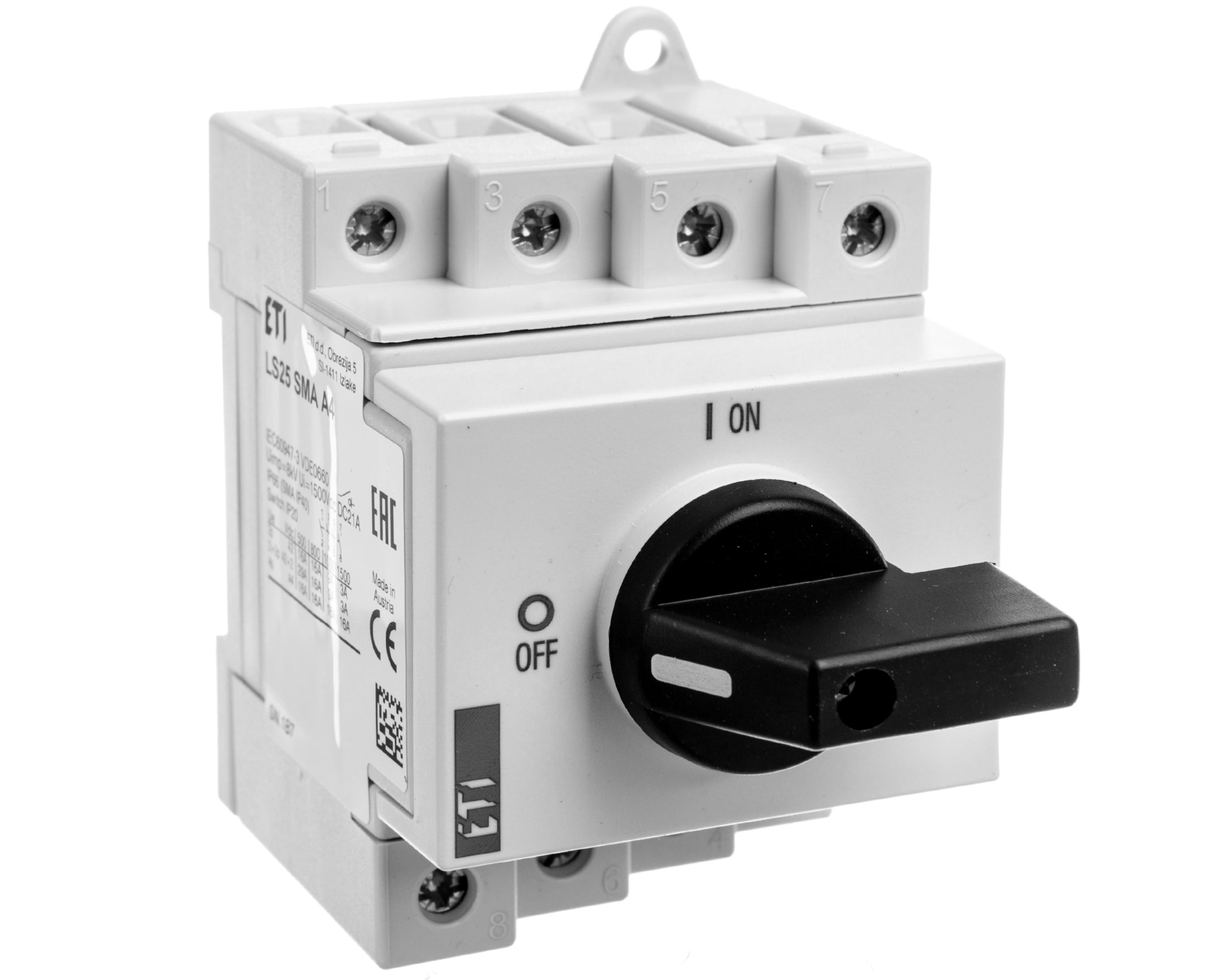

Ze względu na gaszenie łuku elektrycznego ważne, aby wybierać rozłączniki o konstrukcji, w których szybkość zamykania lub otwierania styków nie zależy od prędkości oraz siły działania operatora np.: Rozłącznik do instalacji PV 4P 25A 1000 V DC LS25 SMA A4 004660064.

Zwróć uwagę, że w zależności od napięcia instalacji i układu połączeń wykonanego przez instalatora ten sam rozłącznik może bezpiecznie rozłączać różne wartości prądów.

Przyłączenie obciążenia	Znamionowy prąd pracy w zależności od rodzaju przyłączenia obciążenia i napięcia, Ie

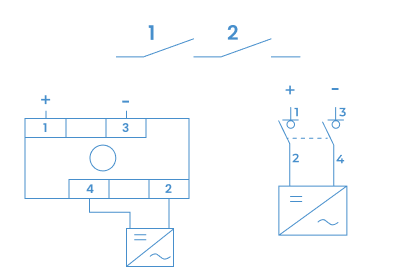

2 bieguny połączone szeregowo A2	500V	25A
	600V	25A
	700V	23A
	800V	20A
	900V	16A
	1000V	11A
	1200V	8A
	1500V	4A

Przyłączenie obciążenia	Znamionowy prąd pracy w zależności od rodzaju przyłączenia obciążenia i napięcia, Ie

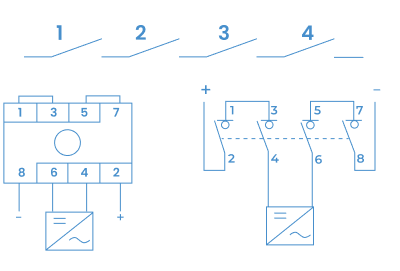

4 bieguny połączone szeregowo A4	500V	25A
	600V	25A
	700V	25A
	800V	25A
	900V	25A
	1000V	25A
	1200V	25A
	1500V	20A

Przyłączenie obciążenia	Znamionowy prąd pracy w zależności od rodzaju przyłączenia obciążenia i napięcia, Ie

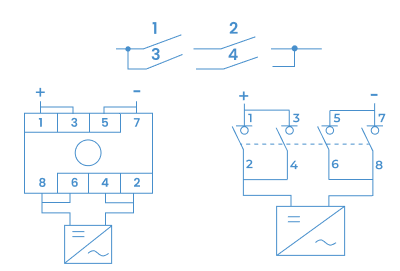

2 bieguny połączone szeregowo + 2 bieguny połączone równolegle A2+2	500V	45A
	600V	45A
	700V	23A
	800V	20A
	900V	16A
	1000V	11A
	1200V	8A
	1500V	4A

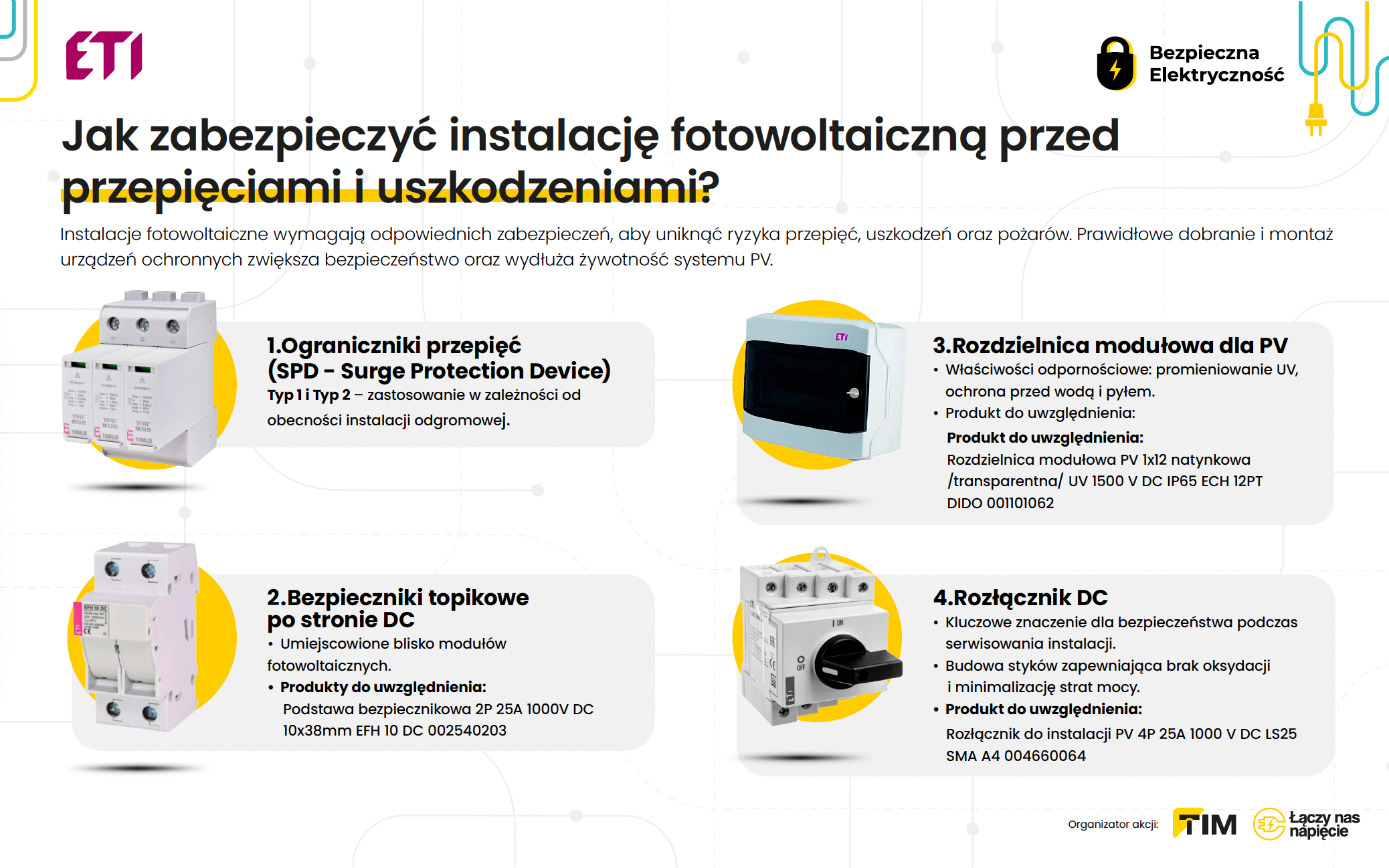

Infografika — Jak zabezpieczyć instalację fotowoltaiczną przed przepięciami i uszkodzeniami?
