Jaki ogranicznik przepięć do domu jednorodzinnego?

Zasada działania: Ogranicznik przepięć przechwytuje nadmiarowe napięcie i odprowadza je do uziemienia, chroniąc całą instalację i podłączone urządzenia.
Rodzaje i klasy ochronników:
T1 – ochrona przed bezpośrednim uderzeniem pioruna (4 kV),
T2 – ochrona przed przepięciami sieciowymi (2,5 kV),
T3 – ochrona wrażliwej elektroniki (1,5 kV).
Optymalny wybór dla domu: Najlepiej zastosować kombinację T1+T2 (B+C) dla kompleksowej ochrony oraz dodatkowo T3 przy cennych urządzeniach elektronicznych.
Na co zwrócić uwagę przy zakupie: Maksymalny prąd udarowy, liczba biegunów, układ sieci (TN-C, TN-S, TT), jakość producenta oraz certyfikaty i zgodność z normami.
Montaż i najczęstsze błędy: Instalacja w głównej rozdzielnicy z poprawnym uziemieniem, wyłączeniem napięcia i prawidłowym podłączeniem przewodów; unikać błędów typu źle dokręcone zaciski, brak ochrony T1 w obiektach z instalacją odgromową oraz brak regularnych przeglądów.

Instalacja elektryczna w domu jednorodzinnym narażona jest na przepięcia wynikające z wyładowań atmosferycznych oraz zakłóceń w sieci energetycznej. Brak odpowiedniego zabezpieczenia instalacji elektrycznej może skutkować poważnymi uszkodzeniami urządzeń elektrycznych i elektronicznych, generując wysokie koszty napraw lub wymiany. Dlatego tak istotne jest dobranie właściwego ogranicznika przepięć.

Jak działa ogranicznik przepięć i przed czym chroni?

Aby wiedzieć, jaki ogranicznik przepięć do domu wybrać, warto najpierw zrozumieć, jak działa to urządzenie. Ogranicznik przepięć (ochronnik przepięciowy) zabezpiecza instalację elektryczną, przejmując nadmiarowe napięcie i odprowadzając je bezpiecznie do uziemienia. Chroni instalację przed przepięciami powodowanymi uderzeniami pioruna oraz zakłóceniami generowanymi przez sieć elektryczną.

Rodzaje ograniczników przepięć – jakie klasy wyróżniamy?

Klasy ograniczników przepięć dzielimy na:

Typ T1 (T1) – podstawowa ochrona przed bezpośrednimi skutkami wyładowań atmosferycznych. Poziom ochrony wynosi 4kV.
Typ T2 (T2) – ochrona przed przepięciami pochodzącymi z sieci elektrycznej. Poziom ochrony wynosi 2,5kV.
Typ T3 (T3) – ochrona poszczególnych urządzeń elektronicznych. Poziom ochrony wynosi 1,5kV.

W zależności od potrzeb można stosować różne typy ochronników, a najlepiej połączyć kilka typów.

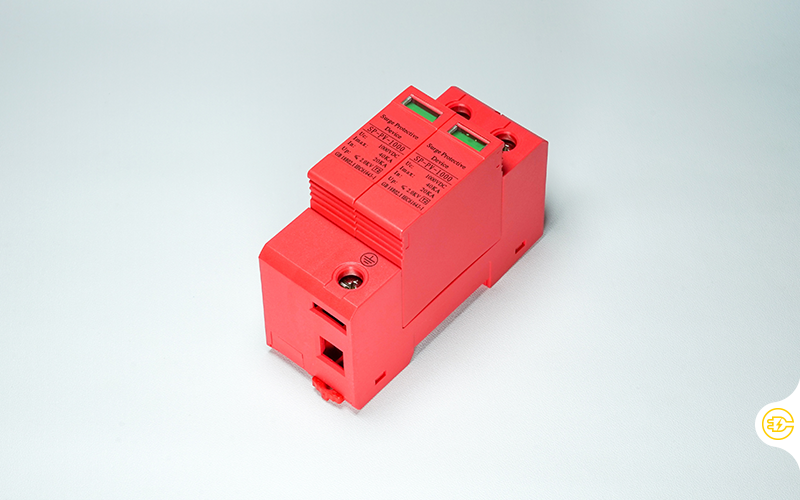

jak działa ogranicznik przepięć

Jaki ogranicznik przepięć do domu jednorodzinnego wybrać?

Optymalnym rozwiązaniem jest zastosowanie ogranicznika klasy T1+T2 (B+C). Takie urządzenie zapewnia kompleksową ochronę zarówno przed przepięciami od uderzeń pioruna, jak i zakłóceniami pochodzącymi z sieci energetycznej. Dla dodatkowej ochrony wrażliwych i cennych urządzeń elektronicznych warto również zastosować ogranicznik klasy T3 montowanego bezpośrednio przy chronionym urządzeniu.

Na co zwrócić uwagę przy zakupie ochronnika przepięciowego?

Wybierając ogranicznik przepięć, zwróć uwagę na:

Maksymalny prąd udarowy (kA) – określa skuteczność ochrony.
Liczbę biegunów – dostosowaną do rodzaju instalacji.
Układ chronionej sieci – TN-C, TN-S lub TT.
Markę i jakość wykonania – wybieraj urządzenia renomowanych producentów.
Certyfikaty i zgodność z normami – gwarantują bezpieczeństwo i trwałość.

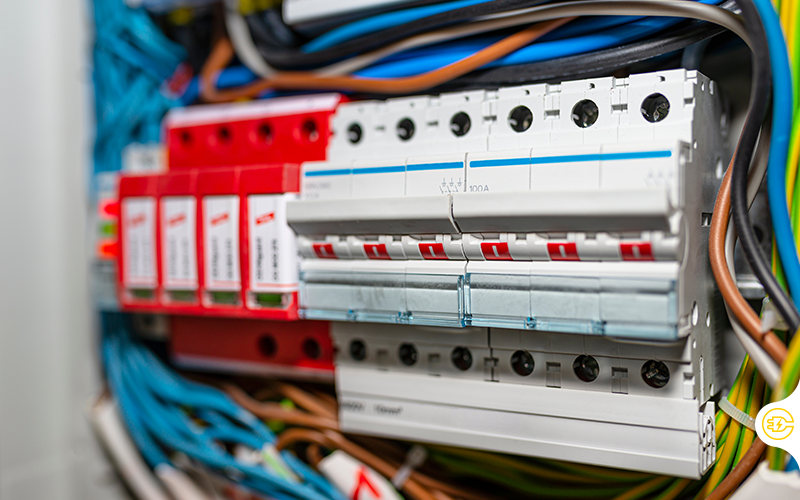

montaż ogranicznika przepięć

Montaż ogranicznika przepięć – gdzie go zamontować?

Montaż ogranicznika przepięć najlepiej przeprowadzić w głównej rozdzielnicy elektrycznej budynku. Pamiętaj o:

Wyłączeniu napięcia przed rozpoczęciem montażu.
Sprawdzeniu braku napięcia.
Podłączeniu ogranicznika zgodnie z instrukcją producenta (przewody L, N, PE).
Zapewnieniu właściwego uziemienia, co jest kluczowe dla skuteczności działania ogranicznika.
Sprawdzeniu poprawności instalacji za pomocą miernika napięcia.

Najczęstsze błędy przy instalacji ograniczników przepięć

Do najczęściej popełnianych błędów przy montażu ogranicznika przepięć należą:

Błędne podłączenie przewodów – szczególnie przewodu PE (uziemienia).
Źle dokręcone zaciski — mogą spowodować pożar, gdy zadziała ogranicznik.
Niewłaściwy dobór klasy ochronnika – np. brak ochrony klasy T1 w obiektach z instalacją odgromową.
Brak regularnych przeglądów – ogranicznik przepięć powinien być okresowo sprawdzany pod kątem uszkodzeń szczególnie przy każdorazowej przerwie w zasilaniu lub burzy.

Podsumowanie – jakie zabezpieczenie przepięciowe do domu wybrać?

Najlepszym wyborem ogranicznika przepięć do domu jednorodzinnego jest urządzenie typu T1+T2, zapewniające kompleksową ochronę. Dodatkowo warto zastosować ochronniki typu T3 do zabezpieczenia wrażliwej elektroniki. Poprawny montaż i regularne kontrole zapewnią skuteczną ochronę przed przepięciami i minimalizację ryzyka uszkodzeń instalacji elektrycznej.

Dowiedz się więcej:

FAQ

Najlepszym rozwiązaniem do domu jednorodzinnego jest ogranicznik typu T1+T2, nazywany również B+C. Zapewnia on ochronę zarówno przed skutkami wyładowań atmosferycznych, jak i przepięciami pochodzącymi z sieci energetycznej. W przypadku szczególnie wrażliwych lub drogich urządzeń elektronicznych warto dodatkowo zastosować ochronnik T3 bezpośrednio przy chronionym sprzęcie.

Ogranicznik T1 chroni przede wszystkim przed skutkami bezpośrednich wyładowań atmosferycznych. Typ T2 zabezpiecza instalację przed przepięciami pochodzącymi z sieci elektrycznej, natomiast T3 służy do dodatkowej ochrony konkretnych, wrażliwych urządzeń elektronicznych. W domu można stosować kilka stopni ochrony jednocześnie.

Przy wyborze należy sprawdzić maksymalny prąd udarowy, liczbę biegunów oraz układ sieci, np. TN-C, TN-S lub TT. Ważne są również jakość wykonania, producent oraz zgodność urządzenia z odpowiednimi normami i certyfikatami.

Ogranicznik przepięć najlepiej zamontować w głównej rozdzielnicy elektrycznej budynku. Kluczowe jest jego prawidłowe podłączenie do przewodów L, N i PE zgodnie z instrukcją producenta oraz zapewnienie właściwego uziemienia, bez którego ochrona przeciwprzepięciowa nie będzie działać prawidłowo.

Tak. Ogranicznik powinien być okresowo kontrolowany pod kątem uszkodzeń, szczególnie po burzy lub przerwie w zasilaniu. Do częstych błędów należą także niewłaściwe podłączenie przewodu PE, źle dokręcone zaciski oraz zastosowanie nieodpowiedniej klasy ochronnika.
