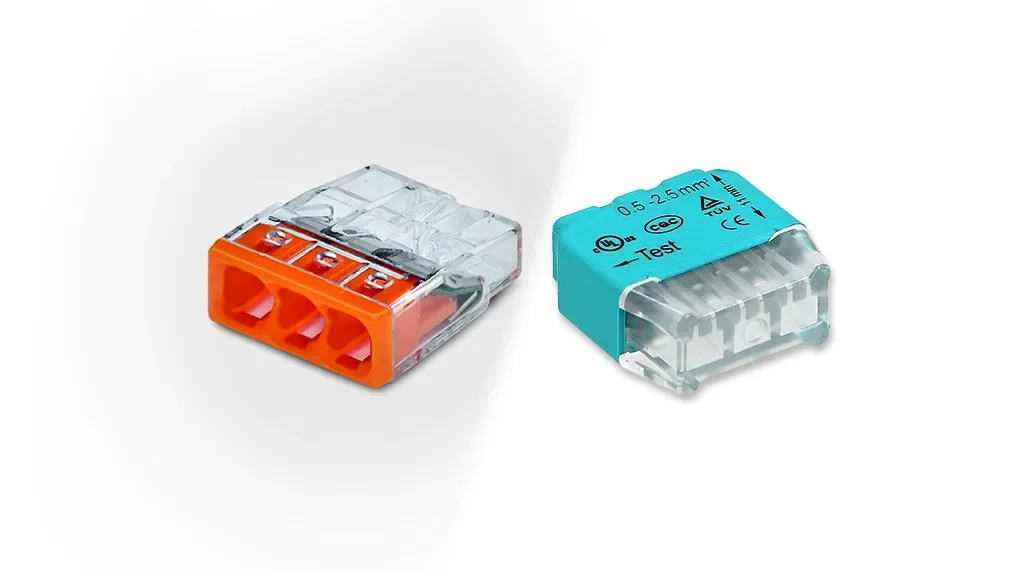

Orno OR-SZ-8004 vs WAGO 2273 – ekonomiczne szybkozłączki do zastosowań podstawowych

Nie każda instalacja wymaga złączek dźwigniowych, wielokrotnego rozpinania czy obsługi przewodów linkowych. W typowym obwodzie wykonanym przewodem jednodrutowym często najważniejsze są trzy rzeczy: szybki montaż, niewielkie rozmiary i rozsądny koszt jednego połączenia.

Właśnie w takim zastosowaniu można porównywać Orno OR-SZ-8004 i WAGO 2273. Obie serie należą do kompaktowych złączek wciskanych i są przeznaczone przede wszystkim do przewodów jednodrutowych. Na pierwszy rzut oka wyglądają więc jak bezpośredni odpowiednicy. Po porównaniu parametrów technicznych pojawiają się jednak różnice, które mogą mieć znaczenie przy doborze osprzętu do konkretnej instalacji.

Kiedy warto postawić na ekonomiczne szybkozłączki?

Najprostsze złączki wciskane mają największy sens w instalacjach, które po wykonaniu nie będą regularnie modyfikowane. Dotyczy to między innymi połączeń w puszkach rozgałęźnych, obwodów oświetleniowych czy łączenia przewodów w instalacjach mieszkaniowych.

Ich podstawową zaletą jest prostota. Przewód należy odizolować na odpowiednią długość, a następnie wsunąć do złączki. Nie ma śruby wymagającej kontroli momentu dokręcenia ani dźwigni zwiększającej gabaryty elementu.

Ma to znaczenie szczególnie w puszkach, gdzie po wykonaniu kilku lub kilkunastu połączeń zaczyna brakować miejsca. Kompaktowa złączka do puszki może wtedy wyraźnie ułatwić ułożenie przewodów.

Ekonomiczna szybkozłączka nie oznacza jednak złączki dobranej wyłącznie na podstawie ceny. Trzeba zwrócić uwagę przede wszystkim na zakres przekrojów, rodzaj przewodnika, prąd i napięcie znamionowe oraz liczbę dostępnych torów.

Orno OR-SZ-8004 – dane techniczne i zastosowania

Seria Orno OR-SZ-8004 została zaprojektowana jako proste rozwiązanie do wykonywania połączeń przewodów sztywnych. Producent deklaruje obsługę przewodów o przekroju od 0,75 do 2,5 mm².

Podstawowe parametry serii to:

• prąd znamionowy: 24 A,
• napięcie znamionowe: 300 V,
• zakres przewodów: 0,75–2,5 mm²,
• przeznaczenie: przewody jednodrutowe,
• obudowa: transparentna,
• dostępne warianty: 2-, 3-, 4-, 5-, 6- i 8-przewodowe.

Duża liczba wariantów jest praktyczna przy wykonywaniu rozgałęzień. W szczególności warto zwrócić uwagę na wersję sześciotorową, której nie ma w podstawowej rodzinie WAGO 2273.

W niektórych większych wariantach OR-SZ-8004 zastosowano układ dwurzędowy. Pozwala to ograniczyć długość złączki, co może być istotne w mocno wypełnionej puszce.

Przezroczysta obudowa umożliwia również wzrokową kontrolę połączenia. Instalator może ocenić, czy przewód został wsunięty odpowiednio głęboko i czy odizolowana część żyły znajduje się wewnątrz korpusu.

OR-SZ-8004 należy przy tym traktować zgodnie z deklaracją producenta. Jest to złączka do przewodów sztywnych. Nie należy zakładać, że podobna konstrukcja mechaniczna automatycznie oznacza możliwość stosowania przewodów linkowych.

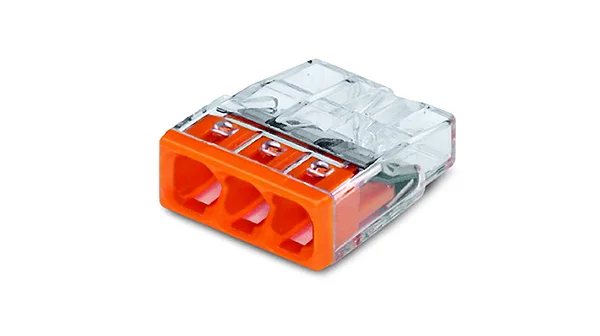

WAGO 2273 – parametry, kompatybilność, jakość wykonania

WAGO 2273 to znana seria kompaktowych złączek instalacyjnych wykorzystujących technologię PUSH WIRE. W tym przypadku zakres obsługiwanych przewodów jednodrutowych wynosi 0,5–2,5 mm².

Najważniejsze parametry to:

• prąd znamionowy: 24 A,
• napięcie znamionowe: 450 V,
• zakres przewodów: 0,5–2,5 mm²,
• długość odizolowania: 11 mm,
• wersje 2-, 3-, 4-, 5- i 8-przewodowe,
• otwór pomiarowy,
• transparentna obudowa.

W praktyce WAGO ma więc dwie wyraźne przewagi parametrów nad ORNO. Pierwszą jest możliwość stosowania przewodów od 0,5 mm², drugą napięcie znamionowe 450 V zamiast 300 V.

Nie oznacza to natomiast przewagi pod względem prądu znamionowego. W obu przypadkach producent podaje 24 A.

WAGO wyróżnia się również bardzo dokładnie przygotowaną dokumentacją techniczną. Dla instalatora pracującego regularnie z jednym systemem może mieć to większe znaczenie niż sama konstrukcja złączki. Łatwo sprawdzić sposób przygotowania przewodu, dopuszczalne zastosowanie czy sposób wykonywania pomiaru.

Do serii 2273 dostępne są też akcesoria, między innymi adaptery montażowe pozwalające uporządkować większą liczbę złączek.

Porównanie montażu, ergonomii i trwałości

Pod względem samego montażu różnice są niewielkie. Obie serie należą do złączek bezdźwigniowych. Prawidłowo przygotowany przewód jednodrutowy wciska się w tor złączki aż do osiągnięcia właściwego położenia.

Duże znaczenie ma prawidłowe odizolowanie przewodu. Zbyt krótko zdjęta izolacja może uniemożliwić pełne osadzenie żyły. Zbyt długa pozostawi natomiast odkryty fragment przewodnika poza obudową.

W WAGO 2273 producent określa długość odizolowania na 11 mm, dzięki czemu przygotowanie przewodu można łatwo kontrolować.

Przy ocenie ergonomii warto też uwzględnić przyszłą obsługę instalacji. Złączki wciskane są idealne tam, gdzie połączenie ma zostać wykonane raz i pozostawione na lata. Jeżeli instalacja ma być często przebudowywana, bardziej praktyczne stają się konstrukcje dźwigniowe.

WAGO opisuje możliwość wyciągnięcia przewodu z serii 2273 poprzez jednoczesne obracanie i pociąganie oraz wskazuje zasady ponownego użycia złączki. Praktyczną przewagą serii są również dedykowane otwory pomiarowe, umożliwiające przyłożenie sondy i wykonanie pomiaru bez demontażu przewodu. Przy odbiorach, diagnostyce i późniejszym serwisie instalacji jest to niewielki detal konstrukcyjny, który realnie poprawia wygodę pracy.

W przypadku ORNO nie należy automatycznie przyjmować tych samych zasad. Podobieństwo konstrukcji nie oznacza identycznych zaleceń eksploatacyjnych.

Jakie przewody i obciążenia obsłużą obie złączki?

To jeden z najważniejszych punktów tego porównania.

• Orno OR-SZ-8004: 0,75–2,5 mm², 300 V, 24 A.
• WAGO 2273: 0,5–2,5 mm², 450 V, 24 A.

Dla typowych obwodów wykonanych przewodem 1,5 lub 2,5 mm² zakres obu serii będzie więc wystarczający.

WAGO ma przewagę przy przewodach 0,5 mm². Jeżeli w danej instalacji pojawia się taki przekrój, OR-SZ-8004 nie mieści się już w deklarowanym zakresie producenta.

Trzeba też prawidłowo interpretować parametr 24 A. Nie oznacza on, że każdy przewód podłączony do złączki może pracować przy takim obciążeniu.

Dopuszczalny prąd całego obwodu zależy również od przekroju przewodu, sposobu jego ułożenia, temperatury otoczenia, rodzaju izolacji oraz zastosowanego zabezpieczenia nadprądowego. Złączka jest tylko jednym z elementów toru prądowego.

Dlatego hasło złączki 24A powinno być traktowane jako parametr samego produktu, a nie jako wartość automatycznie określającą dopuszczalne obciążenie całej instalacji.

Koszt jednostkowy i stosunek cena/jakość

Przy dużych instalacjach różnica kilku lub kilkunastu groszy na jednym połączeniu potrafi przełożyć się na zauważalną kwotę. Dlatego tanie złączki do instalacji mają swoje miejsce na rynku, szczególnie przy powtarzalnych pracach.

Porównując ceny, warto jednak liczyć koszt jednej sztuki, a nie cenę całego opakowania. Zarówno ORNO, jak i WAGO występują w różnych liczbach sztuk i wariantach torów.

Orno OR-SZ-8004 jest pozycjonowane bardziej ekonomicznie. Jeżeli instalator wykonuje dużą liczbę prostych połączeń w przewodach 1,5 lub 2,5 mm², może to mieć realny wpływ na koszt materiałów.

WAGO 2273 jest zazwyczaj rozwiązaniem droższym, ale wraz z ceną otrzymujemy szerszy zakres przekrojów, napięcie znamionowe 450 V, rozbudowaną dokumentację i element rozpoznawalnego systemu instalacyjnego.

Przy kilku złączkach różnica w cenie jest praktycznie pomijalna. Przy tysiącach połączeń ekonomia zaczyna wyglądać zupełnie inaczej.

Którą szybkozłączkę wybrać do prostych instalacji?

Jeżeli potrzebna jest przede wszystkim ekonomiczna szybkozłączka do prostej instalacji elektrycznej, OR-SZ-8004 ma sens. Dotyczy to zwłaszcza instalacji wykonanych przewodami 1,5 oraz 2,5 mm², gdzie parametry produktu odpowiadają wymaganiom projektowym.

Nie ma technicznego powodu, aby w takim zastosowaniu automatycznie odrzucać tańsze rozwiązanie tylko dlatego, że WAGO jest bardziej rozpoznawalną marką.

Z drugiej strony WAGO 2273 zapewnia większy margines uniwersalności. Obsługuje przewody od 0,5 mm², ma napięcie znamionowe 450 V i bardzo dobrze udokumentowany sposób stosowania.

Dlatego przy pojedynczych realizacjach, serwisie istniejących instalacji czy pracy z różnymi przekrojami przewodów dopłata do WAGO może być uzasadniona.

Przy powtarzalnych instalacjach, w których zakres przewodów i warunki pracy są z góry znane, różnica funkcjonalna może być znacznie mniej istotna niż koszt jednostkowy.

Podsumowanie

Porównanie WAGO i Orno pokazuje, że obie serie rozwiązują ten sam podstawowy problem, ale nie mają identycznych parametrów.

Orno OR-SZ-8004 obsługuje przewody jednodrutowe 0,75–2,5 mm², pracuje przy napięciu znamionowym 300 V i prądzie 24 A. Zaletą jest szeroka liczba wariantów oraz atrakcyjna cena.

WAGO 2273 obsługuje przewody 0,5–2,5 mm², ma napięcie znamionowe 450 V i również prąd znamionowy 24 A. Do tego dochodzi rozbudowana dokumentacja, otwór pomiarowy i dostępność akcesoriów systemowych.

Do prostych i powtarzalnych instalacji wykonanych typowymi przewodami Orno OR-SZ-8004 może być rozsądnym wyborem ekonomicznym. Jeżeli ważniejsza jest uniwersalność, szerszy zakres przekrojów i pełne zaplecze systemowe, WAGO 2273 pozostaje rozwiązaniem bardziej wszechstronnym.

Najważniejsze jest jednak to, aby nie wybierać złączki wyłącznie po logo albo cenie. Jeżeli jej parametry odpowiadają przewodom i warunkom konkretnego obwodu, dopiero wtedy warto porównywać koszt oraz wygodę pracy.
