- Związek estetyki z bezpieczeństwem i serwisem: Prawidłowe ułożenie przewodów eliminuje ryzyko mechanicznych uszkodzeń izolacji, przegrzewania się zbyt ciasno upakowanych wiązek oraz problemów z domykaniem maskownic. Przejrzysta struktura szafy pozwala na natychmiastową diagnostykę usterek, bezbłędne wykonywanie pomiarów okresowych oraz bezproblemową rozbudowę instalacji o nowe technologie (np. fotowoltaikę czy ładowarki EV).
- Zasady funkcjonalnego planowania tras: Układanie kabli powinno opierać się na logice strefowej – przewody zasilające należy bezwzględnie oddzielać od odpływowych i sterowniczych. Niezbędne jest formowanie kontrolowanych, łagodnych zapasów przewodów wzdłuż bocznych ścianek obudowy oraz skrupulatne zarządzanie torami neutralnymi (N) przy dedykowanych wyłącznikach RCD, co eliminuje ryzyko ich przypadkowego, kaskadowego wyzwalania.
- Kluczowe akcesoria montażowe i kultura techniczna: Profesjonalny montaż wymaga stosowania normatywnej kolorystyki żył, trwałych oznaczników kablowych spójnych z dokumentacją oraz bezwzględnego zakańczania przewodów typu linka zaprasowanymi tulejkami. W celu eliminacji połączeń mostkowych zaleca się używanie systemowych szyn grzebieniowych z obowiązkowymi zaślepkami bocznymi chroniącymi przed zwarciem międzyfazowym.
- Precyzja montażu mechanicznego: Jednym z najważniejszych elementów kultury technicznej jest używanie wkrętaków dynamometrycznych do dokręcania zacisków aparatury modułowej z momentem obrotowym (Nm) zalecanym przez producenta. Chroni to przed zmiażdżeniem zacisku lub jego poluzowaniem na skutek drgań i cykli termicznych, co mogłoby doprowadzić do powstania łuku elektrycznego.
- Najczęstsze błędy i dobre praktyki: Głównym grzechem instalatorów jest dobieranie zbyt małych rozdzielnic bez rezerwy modułowej oraz brak spójnego planu opisywania obwodów. Do dobrych praktyk zalicza się m.in. trójstopniową weryfikację połączeń (aparat – przewód – schemat), wykonywanie pełnej dokumentacji fotograficznej wnętrza przed nałożeniem osłon oraz projektowanie instalacji z myślą o ułatwieniu pracy przyszłym serwisantom.
Rozdzielnica elektryczna jest trochę jak wizytówka elektryka. Inwestor może nie znać się na przekrojach przewodów, selektywności zabezpieczeń czy układach sieciowych, ale bałagan w środku zauważy od razu. A jeśli zauważy go inwestor, to tym bardziej zauważy go inny elektryk, inspektor albo serwisant, który za kilka lat będzie próbował dojść, „co autor miał na myśli”.
Dobre prowadzenie kabli w rozdzielnicy to nie kosmetyka. To element poprawnego wykonania instalacji elektrycznej. Estetyka idzie tu w parze z bezpieczeństwem, funkcjonalnością i łatwością późniejszej diagnostyki. Schludne okablowanie rozdzielnicy zmniejsza ryzyko pomyłek, ułatwia pomiary, przyspiesza modernizację i pozwala uniknąć sytuacji, w której każde otwarcie rozdzielnicy przypomina rozplątywanie słuchawek wyjętych z kieszeni.
Poniżej znajdziesz praktyczne zasady, które pomagają wykonać estetyczny montaż rozdzielnicy, zachować porządek w rozdzielnicy i prowadzić przewody w sposób przemyślany, bezpieczny oraz wygodny w serwisowaniu.

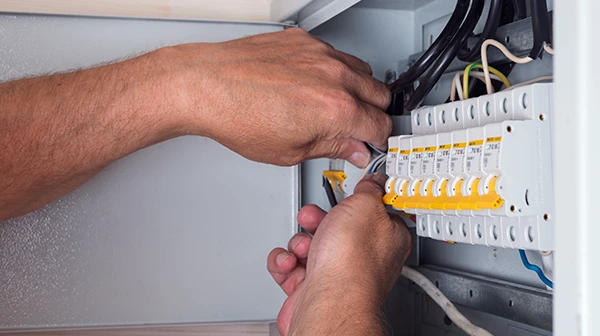

Dlaczego sposób prowadzenia kabli w rozdzielnicy ma znaczenie?
Wielu elektryków zaczyna od pytania: „Czy to ma działać, czy wyglądać?”. Odpowiedź brzmi: jedno i drugie. Rozdzielnica może działać mimo chaosu w przewodach, ale taki montaż wcześniej czy później zacznie się mścić. Najczęściej wtedy, gdy trzeba szybko znaleźć usterkę, dołożyć nowy obwód albo wykonać pomiary okresowe.
Prawidłowe prowadzenie przewodów wpływa przede wszystkim na bezpieczeństwo. Przewody nie powinny być naprężone, zgniecione, przypadkowo przyciśnięte aparaturą ani prowadzone w sposób, który utrudnia zamknięcie obudowy. Zbyt ciasne upychanie kabli może powodować uszkodzenia izolacji, przegrzewanie się połączeń lub problemy z dokręceniem zacisków. A luźne, nieopisane i chaotycznie skrzyżowane przewody zwiększają ryzyko błędnego podłączenia.
Drugą kwestią jest czytelność układu. Dobrze zorganizowana rozdzielnica pozwala szybko zidentyfikować przewód fazowy, neutralny, ochronny, zasilający, odpływowy czy sterowniczy. To szczególnie ważne w bardziej rozbudowanych instalacjach, gdzie mamy do czynienia z ogranicznikami przepięć, wyłącznikami różnicowoprądowymi, automatyką, przekaźnikami, stycznikami, zasilaczami, licznikami energii czy modułami smart home.
Trzecim argumentem jest serwis. Rozdzielnica nie jest betonowym pomnikiem, którego nikt nigdy nie dotknie. Instalacja elektryczna żyje. Dochodzą nowe obwody, zmienia się funkcja pomieszczeń, inwestor chce fotowoltaikę, ładowarkę samochodową, pompę ciepła albo sterowanie roletami. Jeśli organizacja kabli została wykonana rozsądnie, rozbudowa jest prostsza.
Jeśli nie — zaczyna się chirurgia polowa w ciasnej skrzynce.
Nie można też pominąć profesjonalnego wizerunku. Estetyczny montaż rozdzielnicy świadczy o podejściu wykonawcy. Klient widzi porządek i ma poczucie, że instalacja została wykonana starannie. Inny fachowiec widzi porządek i wie, że autor rozdzielnicy nie działał na zasadzie „będzie pan zadowolony, dopóki nie zdejmie pan osłony”.

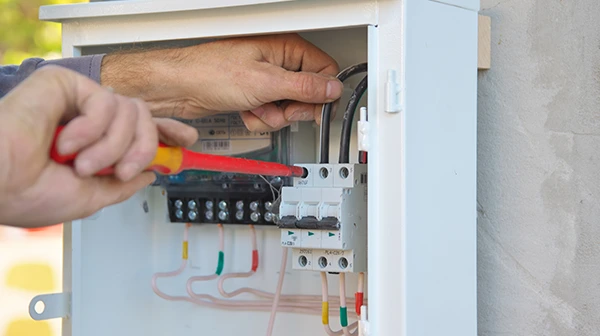

Zasady efektywnego prowadzenia przewodów w rozdzielnicach
Efektywne prowadzenie kabli w rozdzielnicy zaczyna się jeszcze przed pierwszym cięciem przewodu. Najważniejsze jest planowanie. Zanim zamontujesz aparaturę, warto przemyśleć układ rozdzielnicy: gdzie będzie zasilanie, gdzie zabezpieczenia główne, gdzie różnicówki, gdzie obwody jednofazowe, gdzie trójfazowe, gdzie listwy N i PE, a gdzie ewentualna automatyka.
Dobrą praktyką jest prowadzenie przewodów możliwie prostymi trasami. Nie chodzi o to, aby każdy przewód był napięty jak struna, ale o to, aby jego droga była logiczna i przewidywalna.
Przewody powinny układać się w czytelne wiązki, z odpowiednim zapasem umożliwiającym ponowne zarobienie końcówki lub przepięcie na sąsiedni aparat. Zapas jest potrzebny, ale jego nadmiar potrafi zamienić rozdzielnicę w gniazdo bociana. Tylko bez bociana i bez dumy z wykonania. Pamiętaj, aby zapas przewodu formować wzdłuż bocznych ścianek obudowy lub w dedykowanych przestrzeniach pod szynami DIN, tak aby nie blokował on dostępu do zacisków i nie kolidował z maskownicą.
Warto stosować zasadę rozdzielenia funkcjonalnego. Przewody zasilające prowadź osobno od odpływowych, a obwody sterownicze oddzielaj od torów mocy, szczególnie gdy w rozdzielnicy znajdują się elementy automatyki. Przewody ochronne i neutralne powinny trafiać na właściwe listwy w sposób czytelny, zgodny z podziałem obwodów oraz zastosowanymi wyłącznikami różnicowoprądowymi.
W rozdzielnicach z kilkoma RCD lub RCBO należy szczególnie pilnować torów neutralnych. Błędy w przypisaniu przewodów N do odpowiednich listew są jedną z klasycznych przyczyn nieprawidłowego działania wyłączników różnicowoprądowych. Dlatego zarządzanie przewodami neutralnymi musi być równie staranne, jak prowadzenie faz. Niebieski przewód to nie jest „ten, który zawsze się gdzieś zmieści”. Musi trafić tam, gdzie powinien.
Kolejną zasadą jest dobór odpowiedniej długości przewodów. Za krótkie przewody powodują naprężenia i utrudniają serwis. Za długie zwiększają bałagan, pogarszają przepływ powietrza i komplikują zamknięcie osłon. Najlepiej docinać przewody po wcześniejszym ustaleniu trasy, z niewielkim, kontrolowanym zapasem.
Istotne jest także prawidłowe formowanie przewodów. Łuki powinny być łagodne, bez ostrych załamań. Izolacja nie może być nacinana ani uszkadzana podczas układania. Przewody typu linka muszą być bezwzględnie zakończone odpowiednio dobranymi i zaprasowanymi tulejkami izolowanymi. Zapobiega to rozwarstwianiu się żyły i gwarantuje pewny styk na całej powierzchni zacisku. Połączenia powinny być stabilne, a zaciski dokręcone zgodnie z wymaganiami producenta aparatury.
Przy większych rozdzielnicach warto stosować powtarzalny schemat. Przykładowo: zasilanie od góry, odpływy w dół, listwy PE i N po bokach lub na dole, aparatura logicznie pogrupowana według funkcji. Nie ma jednego idealnego układu dla każdej rozdzielnicy, ale zawsze powinien istnieć jeden czytelny zamysł.

Jak zachować estetykę i porządek przy okablowaniu rozdzielnicy?
Estetyka w rozdzielnicy nie oznacza robienia zdjęcia na konkurs piękności kabli. Chodzi o czytelność, powtarzalność i brak przypadkowości. Estetyczny montaż rozdzielnicy to taki, w którym po otwarciu obudowy od razu widać logikę połączeń.
Pierwszym krokiem jest odpowiednie grupowanie przewodów. Przewody należące do tej samej funkcji lub sekcji powinny być prowadzone razem. Osobno można prowadzić przewody obwodów oświetleniowych, osobno gniazdowych, osobno obwody techniczne, a osobno sterowanie. Takie podejście sprawia, że okablowanie rozdzielnicy jest łatwiejsze do zrozumienia zarówno dla wykonawcy, jak i dla osoby, która później będzie ją serwisować.
Drugim elementem jest konsekwentne stosowanie kolorystyki. Przewody powinny być dobrane zgodnie z przeznaczeniem i oznaczeniami. Kolorystyka nie rozwiązuje wszystkiego, ale bardzo pomaga w szybkiej orientacji. Szczególnie w rozdzielnicach, gdzie znajduje się wiele podobnych przewodów, każdy dodatkowy element identyfikacji zmniejsza ryzyko pomyłki.
Trzymanie się normatywnej kolorystyki (niebieski dla N, żółto-zielony dla PE, brązowy/czarny/szary dla faz) to absolutna podstawa. Warto również stosować spójną kolorystykę przewodów sterowniczych (np. czerwony dla 230 V AC, niebieski dla 24 V DC), co znacznie ułatwia diagnostykę układów automatyki.
Trzecią sprawą jest opisywanie. Opisane przewody, opisane aparaty i przejrzysty schemat to złoto. Dobrze wykonana organizacja kabli bez opisów nadal może być ładna, ale niekoniecznie wygodna. Opisy powinny być trwałe, czytelne i spójne z dokumentacją. Warto stosować oznaczniki przewodów, etykiety na aparaturze oraz opis obwodów na drzwiach rozdzielnicy lub w dokumentacji powykonawczej.
Ważne jest również unikanie niepotrzebnych krzyżówek. Im więcej przewodów przecina się bez logicznego powodu, tym większy chaos. Oczywiście w praktyce nie zawsze da się prowadzić wszystko idealnie równolegle, zwłaszcza w małych rozdzielnicach mieszkaniowych. Ale nawet tam warto zachować zasadę: przewód powinien mieć najkrótszą sensowną drogę, a nie drogę krajoznawczą przez pół obudowy.
Porządek w rozdzielnicy można poprawić także przez właściwy dobór samej obudowy. Zbyt mała rozdzielnica to prosta droga do kompromisów, a kompromisy w elektryce zwykle mają twarz człowieka próbującego domknąć drzwiczki kolanem. Dobrze dobrana rozdzielnica powinna mieć rezerwę miejsca na przewody, aparaturę i przyszłą rozbudowę. Rezerwa modułów to nie luksus. To rozsądek.
W estetycznym montażu liczy się też powtarzalność długości i ułożenia przewodów. Równe łuki, uporządkowane wiązki i przewody wprowadzane do aparatów pod podobnym kątem robią dużą różnicę. Taki montaż wygląda profesjonalnie, ale co ważniejsze — jest przewidywalny i łatwy do kontroli.
Narzędzia i akcesoria ułatwiające organizację kabli

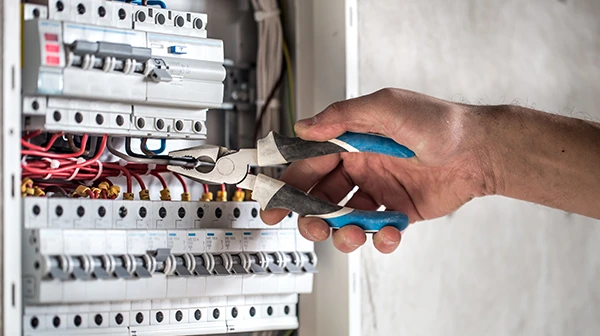

Dobra organizacja kabli wymaga nie tylko cierpliwości, ale też odpowiednich narzędzi i akcesoriów. Bez nich da się pracować, ale to trochę jak zaciskanie końcówek kombinerkami „bo kiedyś tak robili”. Da się. Tylko po co?
Podstawą są dobre ściągacze izolacji. Równe i bezpieczne usunięcie izolacji zmniejsza ryzyko uszkodzenia żyły. W przypadku przewodów linkowych przydatna jest zaciskarka do tulejek oraz same tulejki kablowe w odpowiednich rozmiarach. Końcówka przewodu powinna być przygotowana tak, aby połączenie było trwałe, pewne i zgodne z wymaganiami zacisku.
Bardzo pomocne są oznaczniki przewodów. Mogą to być gotowe markery, koszulki opisowe, drukowane etykiety lub systemowe oznaczniki zatrzaskowe. Ważne, aby opis był odporny na ścieranie i czytelny po latach. Opisy pisane markerem na izolacji bywają kuszące, ale nie zawsze są trwałe i estetyczne. W profesjonalnym montażu lepiej sprawdzają się rozwiązania powtarzalne.
Do prowadzenia przewodów przydają się opaski kablowe, rzepy techniczne, uchwyty, grzebienie, kanały kablowe oraz prowadnice. W małych rozdzielnicach mieszkaniowych stosowanie kanałów kablowych nie zawsze jest możliwe, ale w większych szafach sterowniczych czy rozdzielnicach technicznych potrafią one znacząco poprawić porządek. Trzeba jednak pamiętać, żeby nie ściskać przewodów zbyt mocno. Opaska ma porządkować, a nie dusić przewód jak ratownik entuzjasta po kursie z internetu.
Ważnym akcesorium są listwy zaciskowe N i PE, dobrane do liczby obwodów oraz sposobu podziału instalacji. Przy większej liczbie RCD warto zadbać o przejrzysty układ listew neutralnych. Każda grupa obwodów powinna być łatwa do zidentyfikowania. Dobrym rozwiązaniem są także złączki instalacyjne montowane na szynie DIN, szczególnie w rozdzielnicach, gdzie trzeba uporządkować wiele przewodów odpływowych lub sterowniczych.
Nie można zapominać o szynach grzebieniowych. Poprawnie dobrane i zamontowane ułatwiają zasilanie aparatury modułowej, zmniejszają liczbę mostków z przewodów i poprawiają estetykę. Oczywiście muszą być zgodne z aparaturą, układem faz i wymaganym prądem znamionowym. Źle dobrana szyna grzebieniowa nie jest usprawnieniem, tylko eleganckim sposobem na przyszły problem. Stosując szyny grzebieniowe, pamiętaj o używaniu dedykowanych zaślepek bocznych (końcowych). Przycinanie szyny brzeszczotem bez zabezpieczenia krawędzi to proszenie się o przebicie do obudowy lub zwarcie międzyfazowe.
Przydatne są również drukarki etykiet, nożyce do przewodów, wkrętaki dynamometryczne, próbnik napięcia, mierniki oraz narzędzia do kontroli poprawności połączeń. Szczególnie wkrętak dynamometryczny zasługuje na uwagę, bo „na wyczucie” bywa różne. Jedno wyczucie dokręca poprawnie, drugie miażdży zacisk, trzecie zostawia połączenie luźne. A prąd nie ma poczucia humoru. Warto sprawdzać nadruki na obudowach aparatów – producenci podają tam dokładny moment dokręcania w niutonometrach (Nm). Użycie wkrętaka dynamometrycznego to jedyny sposób, by mieć pewność, że połączenie nie poluzuje się pod wpływem drgań lub cykli termicznych.

Najczęstsze błędy przy prowadzeniu przewodów i jak ich unikać
Jednym z najczęstszych błędów jest zbyt mała rozdzielnica. Kiedy miejsca brakuje już na etapie montażu, każde kolejne połączenie staje się walką. Przewody są wciskane na siłę, aparatura jest upakowana bez rezerwy, a późniejsza rozbudowa graniczy z cudem. Rozwiązanie jest proste: dobrać większą obudowę i przewidzieć zapas modułów. To tańsze niż późniejsze przeróbki.
Drugim błędem jest brak planu. Montaż rozdzielnicy elektrycznej wykonywany „od lewej do prawej, jakoś to będzie” często kończy się chaosem. Przed rozpoczęciem pracy warto ustalić rozmieszczenie aparatów, trasę przewodów, podział obwodów i lokalizację listew. Kilka minut planowania może oszczędzić godziny poprawiania.
Kolejny problem to brak opisów. Nawet najładniejsze prowadzenie przewodów traci wartość, gdy nie wiadomo, który przewód odpowiada za dany obwód. Opisy są szczególnie ważne przy większych instalacjach, automatyce, rozdzielnicach piętrowych i układach z kilkoma zabezpieczeniami różnicowoprądowymi. Brak opisów to prezent dla przyszłego serwisanta. Taki z gatunku: „niech cierpi”.
Częstym błędem jest mieszanie przewodów neutralnych za różnymi RCD. Objawia się to wyzwalaniem różnicówki, problemami z diagnostyką i frustracją, która potrafi zagęścić atmosferę szybciej niż źle dobrany przekrój przewodu. Aby tego uniknąć, trzeba konsekwentnie przypisywać przewody N do odpowiednich listew i grup zabezpieczeń.
Następna sprawa to zbyt mocne spinanie przewodów. Opaski kablowe są przydatne, ale używane bez umiaru mogą uszkadzać izolację, utrudniać serwis i pogarszać elastyczność wiązki. Lepiej stosować je z wyczuciem, a w miejscach wymagających późniejszych zmian rozważyć rzepy lub luźniejsze prowadzenie.
Błędem jest także zostawianie zbyt dużych zapasów przewodów. Zapas ma umożliwić serwis, a nie wypełniać każdą wolną przestrzeń w rozdzielnicy. Nadmiar przewodów utrudnia wentylację, pogarsza estetykę i zwiększa ryzyko przypadkowego naruszenia połączeń podczas prac.
Warto też unikać prowadzenia przewodów ostrymi załamaniami oraz dociskania ich przez osłony. Jeśli po zamknięciu rozdzielnicy przewody są ściskane, to znak, że coś poszło nie tak. Rozdzielnica powinna zamykać się swobodnie, bez siłowania się z pokrywą.
Problemem bywa również nieprawidłowe przygotowanie końcówek przewodów. Zbyt długa odizolowana część żyły, postrzępiona linka, brak tulejki tam, gdzie jest potrzebna, albo źle dobrana końcówka, mogą prowadzić do słabego styku. A słaby styk to grzanie, awarie i kłopoty. Tu nie ma miejsca na „jakoś będzie”.
Przykłady dobrych praktyk montażowych
Dobra praktyka numer jeden: zacznij od układu funkcjonalnego. Podziel rozdzielnicę na sekcje, np. zabezpieczenie główne, ogranicznik przepięć, RCD/RCBO, obwody oświetleniowe, gniazdowe, techniczne, sterownicze. Taki podział ułatwia prowadzenie kabli w rozdzielnicy i sprawia, że całość jest logiczna.
Dobra praktyka numer dwa: prowadź przewody w wiązkach zgodnych z kierunkiem pracy. Jeśli odpływy wychodzą do góry, zaplanuj aparaturę i listwy tak, aby nie trzeba było zawracać każdym przewodem. Jeśli zasilanie wchodzi od dołu, zadbaj o krótką i czytelną trasę do zabezpieczenia głównego. Rozdzielnica powinna współpracować z układem przewodów w budynku, a nie walczyć z nim jak szafa z za małymi drzwiami.
Dobra praktyka numer trzy: stosuj spójne oznaczenia. Numer obwodu na aparacie, ten sam numer na przewodzie i ten sam numer w opisie rozdzielnicy. Taki system może wydawać się czasochłonny, ale przy pierwszej awarii zwraca się z odsetkami. Elektryk, który opisuje przewody, pracuje nie tylko dla klienta, ale też dla siebie z przyszłości.
Dobra praktyka numer cztery: zachowuj rezerwę miejsca. Rezerwa modułów, wolna przestrzeń na przewody i możliwość dołożenia kolejnych zabezpieczeń to ogromna zaleta. Instalacje są dziś bardziej rozbudowane niż kiedyś. Dochodzą systemy alarmowe, monitoring, automatyka, fotowoltaika, magazyny energii, klimatyzacja, pompy ciepła i ładowarki EV. Rozdzielnica bez rezerwy szybko staje się wąskim gardłem.
Dobra praktyka numer pięć: korzystaj z aparatury i akcesoriów systemowych. Szyny grzebieniowe, dedykowane listwy, złączki i kanały porządkują montaż oraz ograniczają liczbę improwizowanych mostków. Im mniej improwizacji, tym mniej miejsc potencjalnej awarii.
Dobra praktyka numer sześć: wykonuj kontrolę po zakończeniu montażu. Sprawdź dokręcenie zacisków, poprawność podłączenia przewodów N i PE, zgodność opisów, stabilność wiązek, brak naprężeń oraz możliwość swobodnego zamknięcia obudowy. Warto też zrobić zdjęcie gotowej rozdzielnicy przed założeniem osłon. Taka dokumentacja może być bardzo pomocna przy późniejszym serwisie.
Dobra praktyka numer siedem: myśl o człowieku, który przyjdzie po tobie. Może to będziesz ty. Może ktoś inny. Tak czy inaczej, rozdzielnica powinna być wykonana tak, aby kolejna osoba nie musiała zaczynać pracy od westchnienia, latarki i pytania egzystencjalnego: „kto to zrobił?”.
Podsumowanie – porządek w rozdzielnicy to bezpieczeństwo i profesjonalizm
Efektywne prowadzenie kabli w rozdzielnicy to połączenie wiedzy technicznej, planowania i dobrego rzemiosła. Nie chodzi wyłącznie o ładny wygląd. Chodzi o bezpieczeństwo instalacji, łatwość serwisowania, poprawność połączeń i profesjonalny efekt.
Estetyczny montaż rozdzielnicy zaczyna się od odpowiedniego doboru obudowy, przemyślanego rozmieszczenia aparatury i logicznego podziału obwodów. Następnie liczy się konsekwentne prowadzenie przewodów, właściwe opisy, stosowanie odpowiednich akcesoriów oraz unikanie zbędnego chaosu. Dobrze wykonane okablowanie rozdzielnicy nie jest przypadkiem. Jest wynikiem dobrych decyzji podejmowanych krok po kroku.
Porządek w rozdzielnicy ma realne znaczenie. Ułatwia pomiary, przyspiesza diagnostykę, zmniejsza ryzyko błędów i daje pewność, że instalacja elektryczna została wykonana z należytą starannością. A przy okazji wygląda tak, że można bez wstydu zdjąć osłonę przy inwestorze, inspektorze albo innym elektryku.
Dobry elektryk wie, że przewód nie ma być tylko „gdzieś podłączony”. Ma być poprowadzony sensownie, bezpiecznie i czytelnie. Bo w rozdzielnicy, tak jak w całej branży elektrycznej, szczegóły robią różnicę. I właśnie te szczegóły odróżniają montaż poprawny od montażu naprawdę profesjonalnego.
