- Ciągłość zasilania poprzez stałą kontrolę parametrów: Urządzenie nieprzerwanie monitoruje nie tylko samą obecność napięcia na poszczególnych fazach, ale również jego wartość skuteczną. Fabryczne progi zadziałania dla modelu AZF-7 wynoszą od 190 V do 250 V, co gwarantuje bezpieczną pracę podłączonej elektroniki.
- Błyskawiczny czas reakcji na awarię sieci: W momencie wykrycia nieprawidłowości aparat w ciągu zaledwie 100 milisekund przełącza chroniony odbiornik na inną fazę o prawidłowych parametrach. Taka automatyzacja eliminuje przestoje w pracy urządzeń i potrzebę wzywania pogotowia energetycznego w dni wolne od pracy.
- Elastyczność prądowa i wersje dedykowane: Podstawowy model o szerokości jednego modułu posiada styki o obciążalności 6 A, co w zupełności wystarcza do zasilania układów automatyki lub sterowania. Z kolei dedykowana odmiana AZF-7S pozwala na bezproblemową współpracę z zewnętrznymi stycznikami, dzięki czemu może obsługiwać odbiorniki jednofazowe o niemal dowolnej mocy.
- Podwyższone bezpieczeństwo z blokadą mechaniczną: Ryzyko niebezpiecznego zwarcia międzyfazowego, wywołanego na przykład sklejeniem się styków roboczych, można całkowicie wyeliminować. Wystarczy połączyć cewki styczników w układzie z AZF-7S poprzez ich pomocnicze styki rozwierne NC, co tworzy niezawodną blokadę wzajemną.
- Szeroki wachlarz zastosowań w obiektach: Przełącznik faz idealnie sprawdza się w instalacjach wymagających ciągłego zasilania, takich jak hotele, biura, placówki medyczne czy punkty handlowe. Urządzenie pozwala zabezpieczyć przed wyłączeniem pompy, systemy alarmowe, kasy fiskalne oraz inne strategiczne elementy infrastruktury budynku.
Wśród elektryków mocno niedocenianym aparatem jest automatyczny przełącznik faz.
Spotykam się z opiniami, że w obecnych czasach rzadko się spotyka sytuacje, kiedy to brakuje zasilania na którejś z faz. Żeby docenić w pełni automatyczny przełącznik faz, trzeba czasami przyjrzeć się temu, jakie ten aparat ma możliwości i co z jego pomocą można zrobić. Powodem, dlaczego sam zainteresowałem się tymi aparatami były zapytania od klientów. Chodziło o zapewnienie zasilania bramy wjazdowej w jednej z instytucji. Zleceniodawca nie miał możliwości finansowych na drogie rozwiązania UPS-owe lub inne podtrzymujące napięcie. Chciał coś w miarę taniego i prostego a na dodatek niezawodnego.

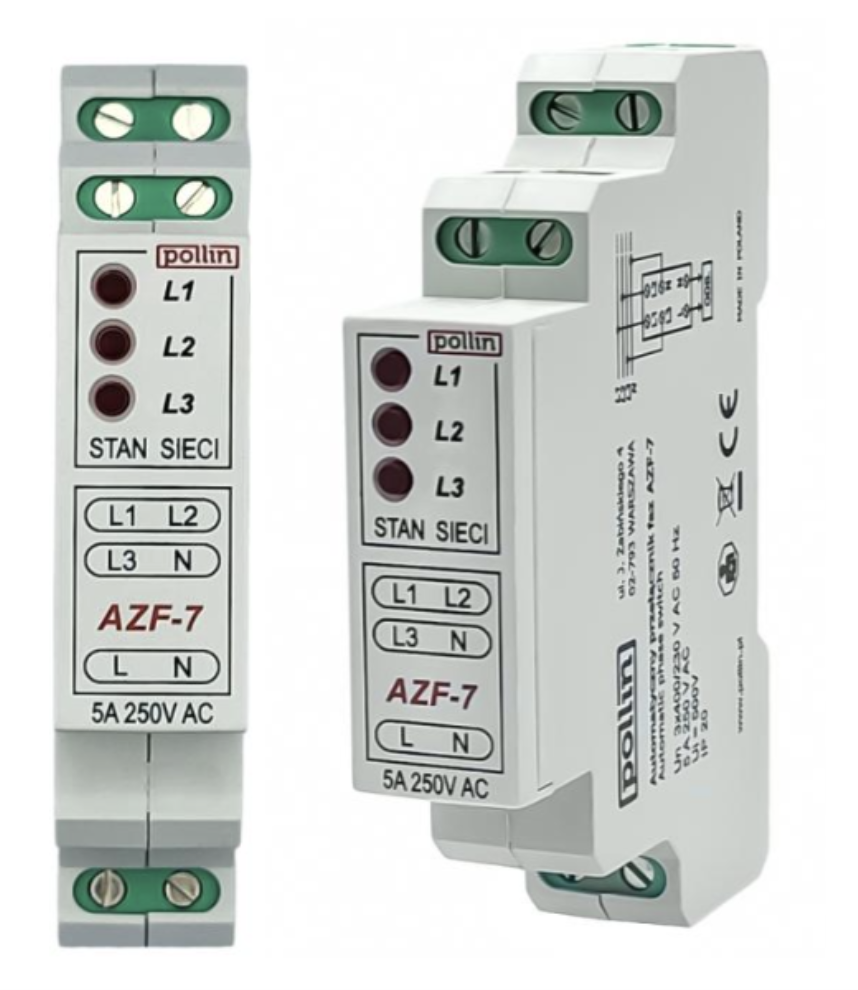

Po różnych pomysłach w rękę wpadł mi przełącznik AZF-7.
Jak działa automatyczny przełącznik faz?
Głównym zadaniem automatycznego przełącznika faz jest zapewnienie ciągłości w zasilaniu urządzenia, a w tym przypadku chodzi o zasilanie urządzenia jednofazowego. Urządzenie nie tylko kontroluje zanik napięcia na interesującej nas fazie, ale również wartość napięcia.
W moim przypadku czasami występuje zanik napięcia na jednej z faz i gdy przepadnie, to akurat na fazę zasilającą automatykę otwarcia bramy. Pojawia się mały problem i zanim ktoś ustali, co się stało i jakie zadziałało zabezpieczenie, może minąć sporo czasu. Najbardziej dotkliwe jest to w weekend, kiedy nie ma pod ręką elektryka. Instalacja automatycznego przełącznika faz wyeliminuje tę niedogodność.

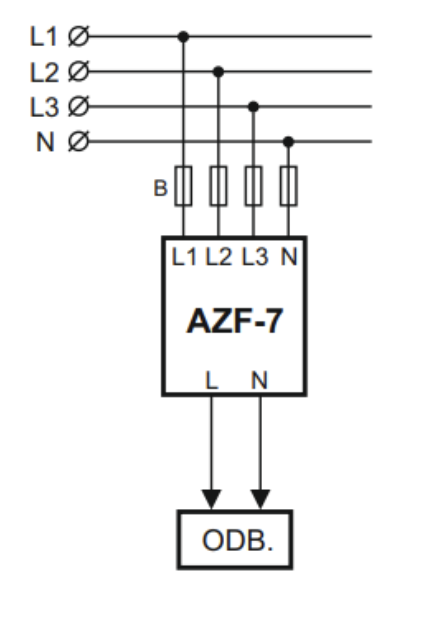

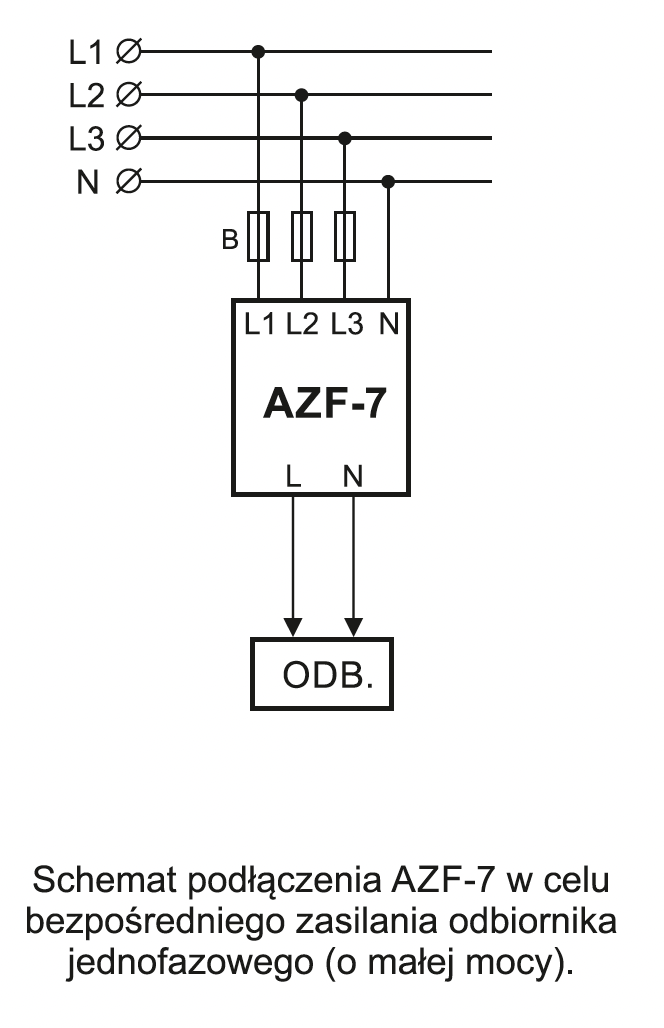

Podstawowy schemat podłączenia aparatu
Parametry i możliwości AZF-7 oraz AZF-7S
Urządzenie sprawdza i kontroluje napięcie fazy zasilającej urządzenie i w przypadku braku napięcia lub spadku napięcia do minimalnego zadanego napięcia, przełącza zasilanie odbiornika na fazę, która spełnia wymagania. Dolny próg zadziałania jest ustalony fabrycznie na 190 V a górny 250 V. Czas zadziałania to 100ms a obciążalność styków dla odbiornika to 6A.
Przeważnie wystarcza taka obciążalność, ale producent aparatu, firma Pollin ma w swoim portfolio odmianę AZF-7S, którym możemy zapewnić ciągłość zasilania odbiornikom jednofazowym o niemal dowolnej mocy, a to dzięki zastosowaniu trzech zewnętrznych styczników. Ale to nie jedyna zaleta tego miniaturowego urządzenia (1 moduł). Dzięki odpowiedniemu montażowi możemy zwiększyć funkcjonalność AZF-7S. Ogromną zaletę będzie całkowite wykluczenie możliwości spotkania się faz (np. z powodu sklejenia się styków stycznika, czy też awarii samego urządzenia).

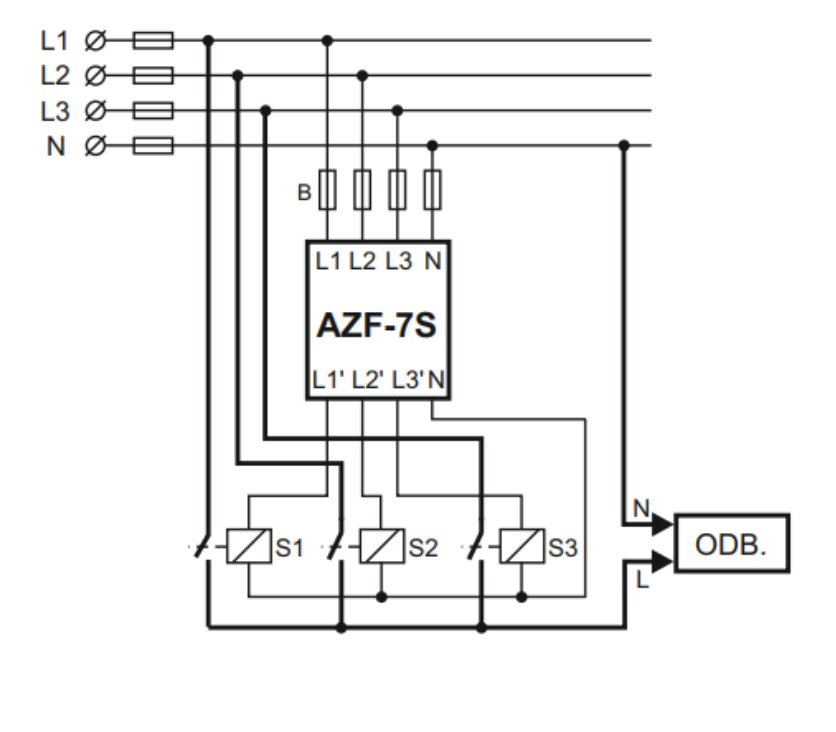

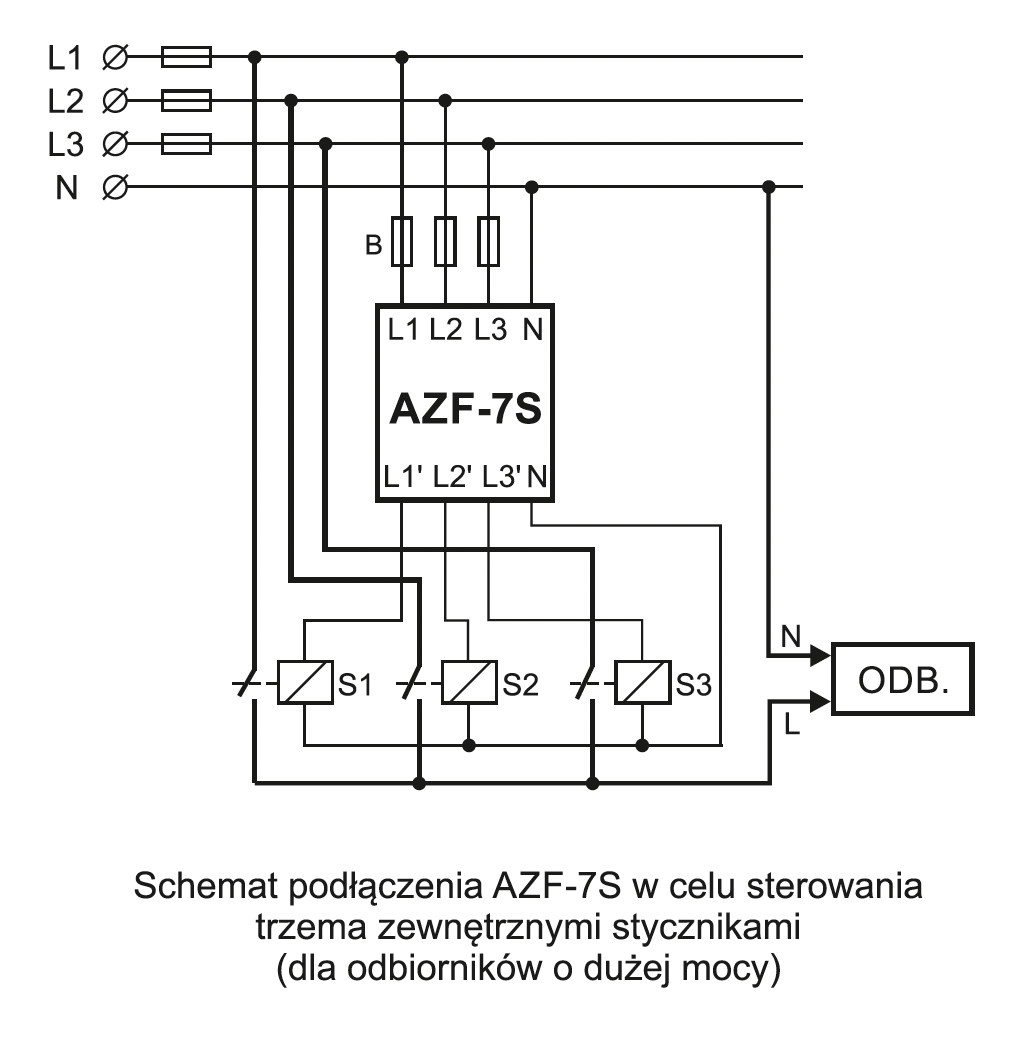

Schemat podłączenia AZF-7s
Jak zwiększyć bezpieczeństwo układu z AZF-7S?
Wystarczy, że zastosujemy styczniki, które będą wyposażone w dwie pary styków pomocniczych rozwiernych (NC). Należy tak połączyć cewki tych styczników, aby sygnał z AZF-7S skierowany do cewki danego stycznika przechodził najpierw przez styk pomocniczy w pozostałych dwóch stycznikach. W efekcie gwarantujemy zasilanie odbiornikom o dużej mocy i jednocześnie zapewniamy bezpieczną pracę poprzez całkowite wykluczenie możliwości spotkania się faz.
Gdzie warto stosować automatyczny przełącznik faz?
Automatyczny przełącznik faz jest przydatny wszędzie tam, gdzie ciągłość zasilania odbiornika jest niezbędna. Może to dotyczyć takich obiektów jak szpitale, hotele, biura, sklepy itd. Aparaty mogą naprawdę znaleźć szerokie i przeróżne zastosowania. Wystarczy uruchomić wyobraźnię.
