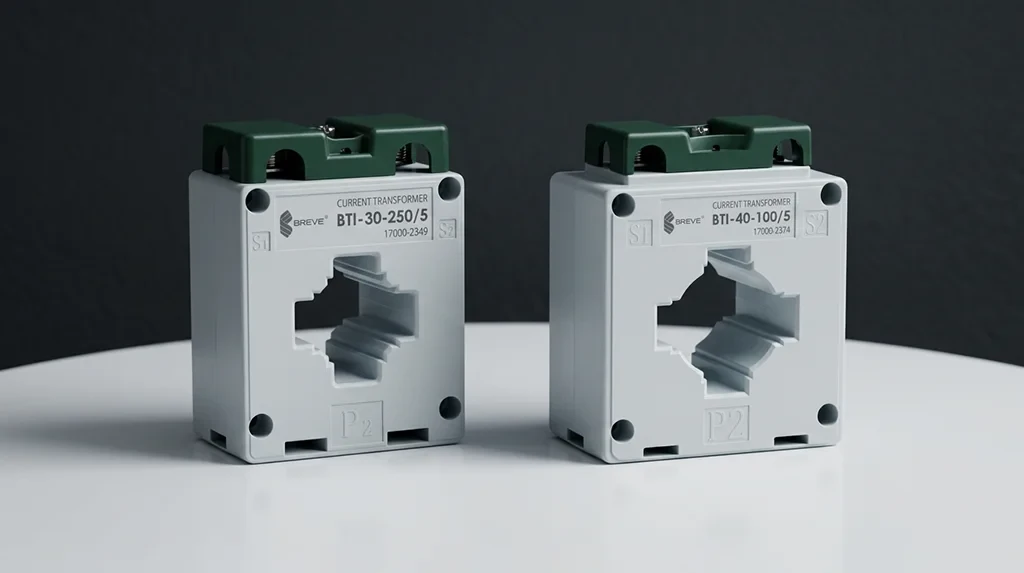

BREVE BTI – przekładniki prądowe do pomiaru na kablu i szynie

W nowoczesnych instalacjach elektrycznych coraz częściej nie wystarczy już tylko zasilić obiekt. Trzeba jeszcze wiedzieć, ile energii zużywają poszczególne obwody, sekcje rozdzielnicy, maszyny albo najemcy. I tu wchodzą przekładniki prądowe. Bez fanfar, ale z bardzo konkretną robotą do wykonania.

Seria BREVE BTI obejmuje przekładniki prądowe przeznaczone do montażu na kablu lub szynie. Dostępne warianty obejmują popularne zakresy od 100/5 A do 600/5 A, dzięki czemu można dobrać model do różnych układów pomiarowych w rozdzielnicach budynkowych, komercyjnych i przemysłowych.

Po co stosuje się przekładnik prądowy?

Przekładnik prądowy służy do zamiany dużego prądu płynącego w obwodzie pierwotnym na mniejszy, łatwy do pomiaru prąd wtórny. W przypadku serii BTI jest to standardowe wyjście 5 A.

Dzięki temu licznik energii, analizator sieci lub sterownik nie musi bezpośrednio mierzyć setek amperów. Otrzymuje bezpieczniejszy i przewidywalny sygnał pomiarowy.

W praktyce przekładniki stosuje się między innymi do:

• pomiaru zużycia energii,
• współpracy z licznikami półpośrednimi,
• monitoringu obciążenia rozdzielnic,
• kontroli pracy maszyn i linii technologicznych,
• pomiarów w instalacjach przemysłowych,
• systemów BMS i EMS,
• analizy parametrów sieci.

To mały element układu, ale bez niego sensowny pomiar większych prądów robi się kłopotliwy.

Montaż na kablu albo szynie

Przekładniki BREVE BTI są opisane jako modele do montażu na kabel i szynę. To praktyczne, bo w rozdzielnicach spotyka się oba rozwiązania.

Część instalacji prowadzona jest przewodami, część szynami prądowymi. Możliwość zastosowania tego samego typu przekładnika w różnych konfiguracjach ułatwia dobór i ogranicza liczbę wariantów potrzebnych na magazynie.

Modele z serii BTI występują w dwóch podstawowych wymiarach okna:

• BTI-30: Ø22 + szyna 30/25/20 × 10 mm,
• BTI-40: Ø30 + szyna 40/30 × 10 mm.

W skrócie: BTI-30 do mniejszych przekrojów i układów, BTI-40 tam, gdzie przewód lub szyna są większe.

Zakresy prądowe od 100/5 A do 600/5 A

W serii dostępne są warianty o różnych przekładniach, między innymi:

• 100/5 A,
• 125/5 A,
• 150/5 A,
• 200/5 A,
• 250/5 A,
• 300/5 A,
• 400/5 A,
• 600/5 A.

Dobór przekładnika powinien wynikać z przewidywanego prądu obciążenia oraz wymagań urządzenia pomiarowego.

Nie ma sensu montować przekładnika „na ogromny zapas”, jeśli instalacja realnie pracuje dużo niżej. Pomiar może wtedy stracić dokładność w typowym zakresie pracy. Z drugiej strony zbyt mały przekładnik to proszenie się o problemy przy większym obciążeniu. Czyli klasyka: trzeba dobrać, a nie zgadywać.

Klasa dokładności 0,5 i 0,2S – kiedy która?

W podanych wariantach serii BREVE BTI pojawiają się dwie klasy dokładności: 0,5 oraz 0,2S.

Modele klasy 0,5 sprawdzą się w typowych układach pomiarowych, monitoringu obciążeń i zastosowaniach technicznych, gdzie potrzebna jest dobra, praktyczna dokładność.

Modele klasy 0,2S są przeznaczone do bardziej wymagających pomiarów, szczególnie tam, gdzie liczy się wyższa dokładność w szerszym zakresie obciążenia. To warianty warte rozważenia przy układach rozliczeniowych, analizie energii lub dokładniejszym monitoringu zużycia.

W praktyce różnica jest prosta: jeśli pomiar ma być tylko orientacyjny lub techniczny, często wystarczy klasa 0,5. Jeśli wynik ma większe znaczenie formalne lub finansowe, warto patrzeć w stronę 0,2S.

Moc przekładnika VA – drobiazg, który potrafi zepsuć pomiar

W opisach modeli pojawiają się moce od 1,5 VA do 5,0 VA.

To parametr, którego nie warto ignorować. Przekładnik musi zasilić obwód wtórny: przewody pomiarowe, wejście licznika lub analizatora oraz ewentualne dodatkowe elementy. Jeśli moc jest za mała względem obciążenia obwodu wtórnego, pomiar może być niedokładny.

Dlatego przy doborze trzeba uwzględnić nie tylko przekładnię i klasę dokładności, ale również długość przewodów pomiarowych oraz wymagania urządzenia współpracującego.

IP20 i temperatura pracy Ta 50

Wszystkie wymienione modele mają stopień ochrony IP20 oraz temperaturę otoczenia pracy Ta 50.

To oznacza, że są przeznaczone głównie do pracy wewnątrz rozdzielnic i obudów, gdzie nie są bezpośrednio narażone na wodę, pył przewodzący czy przypadkowy kontakt.

IP20 jest typowe dla aparatury montowanej w szafach elektrycznych. Nie jest to produkt do montażu luzem w trudnym środowisku bez odpowiedniej obudowy.

Przegląd wariantów BREVE BTI

W serii znajdują się między innymi następujące modele:

Gdzie sprawdzą się przekładniki BREVE BTI?

Przekładniki prądowe BTI warto stosować wszędzie tam, gdzie potrzebny jest pomiar prądu większego niż możliwości bezpośredniego wejścia urządzenia pomiarowego.

Typowe zastosowania:

• rozdzielnice główne,
• rozdzielnice piętrowe,
• układy liczników półpośrednich,
• monitoring zużycia energii,
• instalacje przemysłowe,
• obiekty komercyjne,
• systemy zarządzania energią,
• pomiar obciążenia maszyn,
• analiza pracy transformatorów i odpływów.

To seria dla elektryków, prefabrykatorów rozdzielnic i automatyków, którzy potrzebują prostego, powtarzalnego doboru przekładników w różnych zakresach prądowych.

Na co uważać przy montażu?

Przy przekładnikach prądowych trzeba pamiętać o kilku zasadach.

Po pierwsze, należy poprawnie dobrać kierunek montażu, zgodnie z oznaczeniami strony pierwotnej i wtórnej. Odwrócony przekładnik może powodować błędne wskazania w układach pomiarowych.

Po drugie, obwodu wtórnego przekładnika nie powinno się pozostawiać otwartego podczas pracy obwodu pierwotnego. To ważna zasada bezpieczeństwa przy przekładnikach prądowych.

Po trzecie, trzeba dobrać przekładnię, klasę i moc VA do konkretnego licznika lub analizatora oraz długości przewodów pomiarowych.

Po czwarte, przekładnik powinien być zamontowany w odpowiedniej obudowie, bo IP20 nie robi z niego sprzętu terenowego.

Podsumowanie

BREVE BTI to seria przekładników prądowych do montażu na kablu lub szynie, dostępna w popularnych zakresach od 100/5 A do 600/5 A. Warianty klasy 0,5 sprawdzą się w standardowych pomiarach technicznych, a modele 0,2S w dokładniejszych układach monitoringu i rozliczeń.

Dzięki dwóm rozmiarom okna, różnym przekładniom i standardowemu wyjściu 5 A seria BTI ułatwia budowę układów pomiarowych w rozdzielnicach. To nie jest produkt, który ma robić wrażenie wizualne. Ma mierzyć prąd poprawnie, stabilnie i bez dramatu. A w pomiarach to naprawdę wystarczająco ambitny cel.
