ALANTEC NI057 – Techniczna analiza wielofunkcyjnego analizatora sieci

W dzisiejszych realiach inżynierii sieciowej, poprawność wykonania okablowania strukturalnego decyduje o stabilności funkcjonowania całego systemu informatycznego. Błędy instalacyjne na najniższym poziomie modelu OSI potrafią skutecznie sparaliżować pracę biura lub zdestabilizować procesy w zakładzie przemysłowym. Aby unikać wielogodzinnych poszukiwań usterek, specjaliści utrzymania ruchu sięgają po zintegrowane instrumenty badawcze. Analizator NI057 marki ALANTEC to doskonały przykład ewolucji sprzętu diagnostycznego, w którym tradycyjny generator tonów ustąpił miejsca wielofunkcyjnemu analizatorowi z wbudowanym ekranem LCD, stając się uniwersalnym centrum weryfikacji połączeń.

Weryfikacja topologii i precyzyjne pomiary dystansu

Nadrzędnym zadaniem każdego instalatora jest upewnienie się, że ułożone medium transmisyjne nie posiada wewnętrznych wad fizycznych. Prezentowane urządzenie pozwala na błyskawiczne sprawdzenie ciągłości dla skrętek miedzianych, z uwzględnieniem zarówno wariantów ekranowanych (STP), jak i nieekranowanych (UTP). Algorytmy wbudowane w instrument automatycznie identyfikują najpopularniejsze anomalie instalacyjne. Należą do nich między innymi przerwanie obwodu elektrycznego (open), zwarcie sąsiadujących żył (short) oraz błędne rozszycie poszczególnych par (crossover). Rozpoznanie tych usterek przed wpięciem aktywnych elementów infrastruktury stanowi elementarną ochronę kosztownych przełączników przed potencjalnym uszkodzeniem.

Istotnym udogodnieniem technologicznym, zaimplementowanym w omawianym modelu, jest wbudowany moduł pomiaru dystansu. Analizator potrafi z dużą dokładnością określić fizyczną długość badanej linii w bardzo szerokim zakresie – od zaledwie 2,5 metra aż do pół kilometra (500 m). Producent deklaruje precyzję tego pomiaru na poziomie 98%. Funkcjonalność ta okazuje się nieoceniona podczas inwentaryzacji nieudokumentowanych systemów, mapowania istniejących tras oraz przy szacowaniu faktycznego zużycia materiału. Urządzenie bezbłędnie radzi sobie z najpopularniejszymi standardami transmisyjnymi, wspierając instalacje kategorii 5e, 6 oraz 6a.

Śledzenie tras kablowych w środowisku o wysokim zagęszczeniu

Identyfikacja konkretnego przewodu w wypełnionej po brzegi szafie krosowej (szafie RACK) to zadanie wymagające zastosowania odpowiednich metod detekcji. Sprzęt składa się z nadajnika oraz inteligentnego odbiornika (sondy), które współpracują przy fizycznej lokalizacji wiązek. Aby zapewnić skuteczność w różnorodnych warunkach środowiskowych, inżynierowie wdrożyli trzy niezależne tryby emisji sygnału. Tryb cyfrowy minimalizuje wpływ zakłóceń elektromagnetycznych z zewnątrz, tryb analogowy sprawdza się w klasycznych zastosowaniach poszukiwawczych, natomiast wariant PoE umożliwia bezpieczne skanowanie na aktywnych, obciążonych prądowo liniach. Dodatkowa regulacja częstotliwości i głośności sygnału ułatwia pracę w hałaśliwych serwerowniach, gdzie praca wentylatorów zagłusza standardowe dźwięki.

Z perspektywy codziennego utrzymania sieci, niezwykle wartościowa jest również funkcja wywoływania aktywności portu (tzw. Port Blinking). Poprzez wymuszenie rytmicznego migania diody LED na konkretnym gnieździe w przełączniku, ruterze lub modemie, administrator potrafi bezinwazyjnie zlokalizować drugi koniec toru transmisyjnego, całkowicie eliminując potrzebę odłączania funkcjonujących patchcordów w celu znalezienia właściwego kabla.

Bezpieczeństwo i analityka Power over Ethernet

Współczesne sieci LAN nie służą już wyłącznie do transferu pakietów danych. Stanowią one integralną matrycę energetyczną, zasilającą zaawansowane telefony VoIP, wysokorozdzielcze kamery monitoringu IP czy wielozakresowe punkty dostępowe Wi-Fi. Zanim do gniazda na ścianie podłączony zostanie drogi sprzęt końcowy, niezbędne jest zweryfikowanie parametrów linii zasilającej. ALANTEC NI057 dysponuje rozbudowanym modułem testowania środowiska Power over Ethernet. Instrument w czasie rzeczywistym analizuje rodzaj dostarczanego napięcia, ustala polaryzację zasilania oraz rozpoznaje wykorzystywany tryb pracy. Co więcej, potrafi zidentyfikować konkretny standard emisji prądu (wymieniając między innymi standardy af oraz at). Wiedza ta pozwala upewnić się, czy przełącznik główny zdoła zapewnić wystarczającą moc dla najbardziej energochłonnych odbiorników w danym sektorze sieci.

Ergonomia pracy i ochrona operatora systemu

Podczas szeroko zakrojonych prac instalacyjnych, technicy nierzadko operują w bezpośrednim sąsiedztwie tras wysokiego napięcia. Aby zminimalizować ryzyko przypadkowego porażenia prądem, w sondzie odbiorczej zintegrowano bezstykowy detektor napięcia przemiennego (NCV - Non-Contact Voltage). Zbliżenie urządzenia do instalacji elektrycznej pod napięciem wyzwala natychmiastowe ostrzeżenie, co wydatnie podnosi poziom bezpieczeństwa na placu budowy.

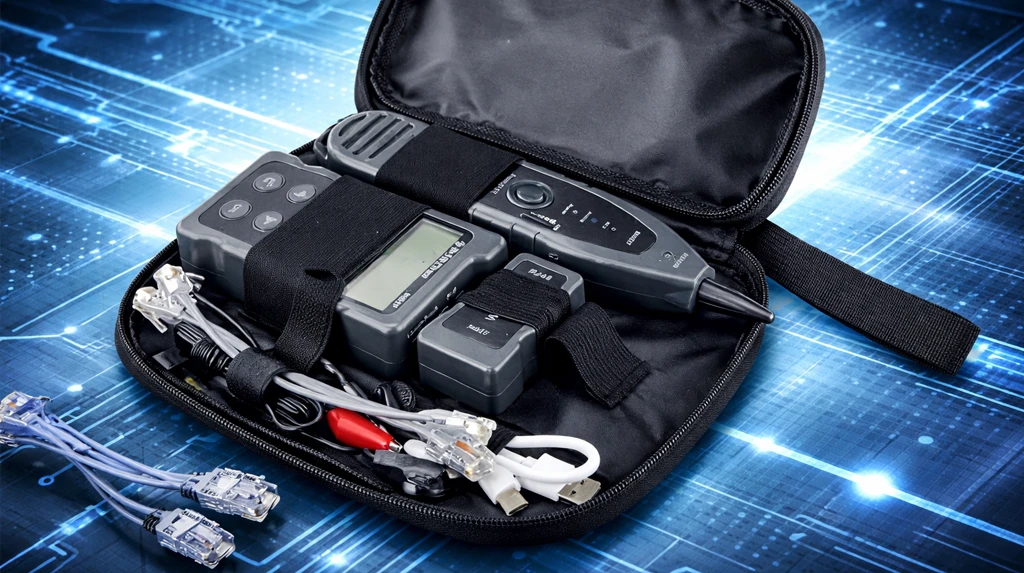

Kompletny zestaw diagnostyczny, wykonany z odpornego na udary tworzywa ABS, składa się z trzech współpracujących jednostek: głównego nadajnika z czytelnym podświetlanym panelem LCD, czułego odbiornika oraz kompaktowej jednostki zdalnej (terminatora) wyposażonej w port RJ45. Odporność obu głównych urządzeń na napięcie rzędu 48V DC dowodzi ich solidnego przygotowania do pracy z aktywną infrastrukturą. Zastosowanie powszechnie dostępnych ogniw AAA (w nadajniku) oraz baterii 9V (w odbiorniku), połączone z programowalną funkcją automatycznego usypiania elektroniki (po 15, 30 lub 60 minutach), gwarantuje długotrwałą eksploatację sprzętu w warunkach terenowych. Zintegrowane oświetlenie ułatwia z kolei prowadzenie prac w słabo doświetlonych szachtach technicznych, zamykając listę funkcji tego wszechstronnego analizatora.
