Hybrydowy system alarmowy Ropam NeoLTE-IP-SET – specyfikacja techniczna

Współczesne obiekty mieszkalne i komercyjne wymagają systemów, które wykraczają poza podstawową sygnalizację akustyczną włamaniu. Zestaw systemu alarmowego NeoLTE-IP-SET to modułowa platforma sprzętowa, która realizuje zadania z zakresu ochrony mienia oraz sterowania infrastrukturą budynkową. Fundamentem tego ekosystemu jest centrala hybrydowa, pozwalająca na jednoczesne utrzymywanie tradycyjnych połączeń przewodowych oraz bezprzewodowej infrastruktury w protokole komunikacyjnym o nazwie ari. Zrozumienie specyfikacji technicznej takiego urządzenia pozwala na właściwe zaprojektowanie topologii sieci teletechnicznej w nowo powstającym budynku.

Redundancja przesyłu danych: Dlaczego Wi-Fi i LTE muszą ze sobą współpracować?

W inżynierii bezpieczeństwa nadrzędną wartością jest niezawodność kanału informacyjnego. Opisywana centrala została wyposażona w dwa niezależne moduły łączności: interfejs Wi-Fi oraz wbudowany modem LTE. Takie rozwiązanie tworzy system wielościeżkowy. W praktyce oznacza to, że podstawowy ruch sieciowy – na przykład codzienna komunikacja z aplikacją mobilną RopamNeo czy przesyłanie powiadomień PUSH do użytkownika – odbywa się za pośrednictwem domowego lub firmowego rutera internetowego, co zapewnia stabilność i brak dodatkowych opłat za transfer danych komórkowych.

Jeśli jednak lokalny dostawca internetu odnotuje awarię sieci, wystąpi przerwa w dostawie prądu paraliżująca domowy ruter, lub intruz celowo przetnie przewody telekomunikacyjne na zewnątrz budynku, urządzenie natychmiast, w sposób zautomatyzowany, przełącza się na rezerwowy tor transmisji GSM/LTE. Utrzymanie tej ciągłości powiadomień to elementarna zasada profesjonalnych systemów alarmowych, gwarantująca stały nadzór administratora nad obiektem z dowolnego miejsca na Ziemi.

Topologia wejść i wyjść a skalowalność instalacji

Sercem opisywanego zestawu jest płyta główna oferująca 8 programowalnych wejść oraz 8 wyjść. Architektura ta jest jednak wysoce skalowalna. Poprzez zastosowanie zewnętrznych ekspanderów, które podłącza się do dedykowanej magistrali komunikacyjnej RopamNET, instalator może sprawnie rozbudować system do maksymalnie 32 wejść i 24 wyjść. Pozwala to na elastyczne dopasowanie wielkości sprzętu do rosnących potrzeb infrastrukturalnych – od małego mieszkania po wielopoziomową przestrzeń biurową.

Niezwykle ważnym aspektem inżynieryjnym jest obecność wejścia analogowego, obsługującego standardy napięciowe (0-10V) oraz prądowe (4-20mA). Dzięki niemu centrala potrafi odczytywać wartości ciągłe z wysoce precyzyjnych czujników przemysłowych (takich jak sensory wilgotności, ciśnienia, wiatru lub stężenia specyficznych gazów), a nie tylko binarne stany typu załącz/wyłącz, pochodzące ze standardowych, powszechnie stosowanych czujek ruchu czy kontaktronów okiennych.

Zarządzanie mikroklimatem i czasem: Integracja z automatyką

Nowoczesna elektronika alarmowa przejmuje zadania dotychczas przypisane wyłącznie autonomicznym systemom Smart Home. Model NeoLTE-IP posiada zaimplementowany jeden logiczny termostat pokojowy. Współpracując z podłączonymi czujnikami temperatury, centrala potrafi samodzielnie sterować elektrozaworami rozdzielaczy, zarządzając w ten sposób obwodami ogrzewania podłogowego lub klimatyzacją, dążąc do utrzymania zadanych parametrów termicznych.

Dodatkowo, oprogramowanie operacyjne Ropam zawiera cztery niezależne timery ściśle zintegrowane z wewnętrznym kalendarzem systemowym. Moduły te pozwalają na tworzenie zaawansowanych harmonogramów sprzętowych. Użytkownik może zaprogramować samoczynne uzbrajanie wybranych stref w godzinach nocnych, a także cykliczne uruchamianie zraszaczy ogrodowych, zamykanie rolet okiennych czy aktywację oświetlenia zewnętrznego o zmierzchu.

Certyfikacja, kontrola dostępu i organizacja przestrzeni

Urządzenie sprzętowo umożliwia podział chronionego obszaru na 2 odrębne strefy (partycje). To funkcjonalne rozwiązanie pozwala na przykład na niezależne uzbrajanie strefy garażowej i technicznej, podczas gdy w głównym skrzydle mieszkalnym bezpiecznie przebywają domownicy. System obsłuży do 32 autoryzowanych użytkowników, co w zupełności wystarcza do poprawnego przypisania indywidualnych kodów PIN pracownikom niewielkiej firmy. Wbudowana pamięć jest w stanie zarchiwizować aż 1000 ostatnich zdarzeń. Posiadanie tak obszernego, nieulotnego dziennika logów jest niezbędne do analizy chronologii zdarzeń po wystąpieniu ewentualnych incydentów bezpieczeństwa.

Z punktu widzenia formalnych rygorów konstrukcyjnych, sprzęt legitymuje się zgodnością z restrykcyjną normą PN-EN 50131-3, osiągając certyfikat dla klasy Grade 2. Oznacza to, że układ elektroniczny został poddany laboratoryjnym badaniom pod kątem odporności na próby sabotażu ze strony intruzów posiadających kierunkową wiedzę oraz specjalistyczne narzędzia.

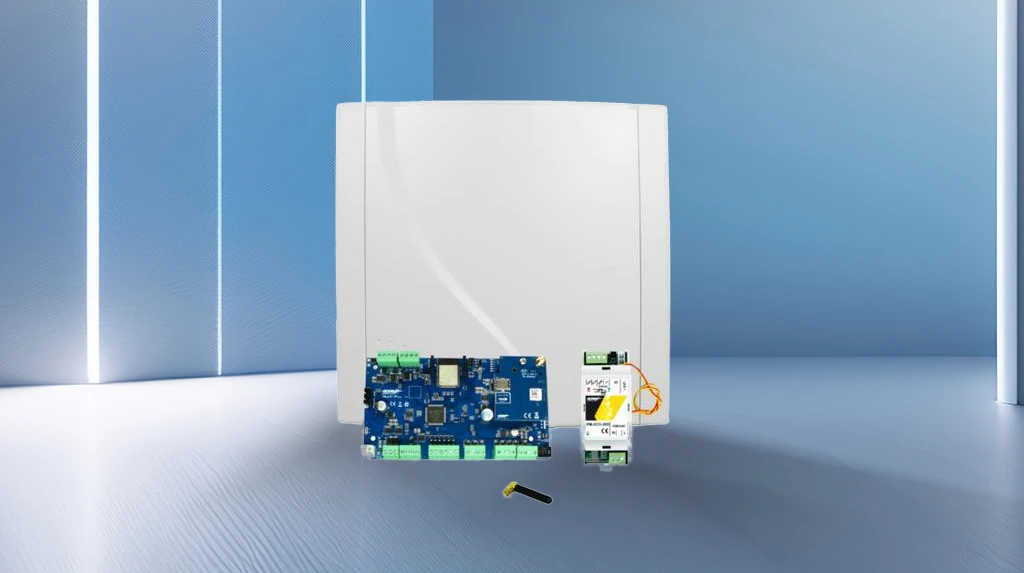

Weryfikując aspekt wdrożeniowy: w dostarczanym przez producenta komplecie (wersja SET) odbiorca znajduje wszystkie niezbędne komponenty do fizycznego zainicjowania pracy układu. W pudełku umieszczono właściwą płytę centrali, dopasowaną obudowę instalacyjną z przewidzianym miejscem na awaryjny akumulator żelowy, antenę transmisyjną oraz dobrany zasilacz sieciowy. Moduł zasilający odpowiada za bezpieczną konwersję standardowego napięcia sieciowego 230V/AC na ustabilizowane parametry 12V/1,5A, które są wymagane do poprawnej i bezpiecznej pracy układów scalonych płyty głównej. Zestawienie tych elementów w jeden pakiet eliminuje błędy podczas kompletacji i znacząco przyspiesza proces instalacyjny na obiekcie.
