- Rodzaje bezpieczników:
Topikowe – proste i tanie, wymagają wymiany po zadziałaniu
Automatyczne – można je resetować, chronią przed przeciążeniami i zwarciami
Wyłączniki różnicowoprądowe (RCD) – chronią przed porażeniem wykrywając upływ prądu
Bezpieczniki nadprądowe – reagują na szybkie wzrosty prądu i przeciążenia - Dobór bezpiecznika według charakterystyki prądowej:
Typ B: 3–5× prąd znamionowy – instalacje domowe, oświetlenie, RTV
Typ C: 5–10× prąd znamionowy – urządzenia z silnikami, kuchnia, garaż
Typ D: 10–20× prąd znamionowy – duże silniki, przemysł, transformatory - Zasady bezpieczeństwa:
Nie stosować typu C lub D „na zapas” w domowej instalacji
Przed zmianą bezpiecznika sprawdzić przekrój przewodów i obciążenie obwodu
Jeśli bezpiecznik wybija zbyt często, należy usunąć przyczynę, a nie zmieniać typ - Zalety i wady różnych typów:
Topikowe: tanie, proste, jednorazowe
Automatyczne: wielokrotnego użytku, łatwe w obsłudze, droższe
RCD: chronią przed porażeniem, mogą czasem reagować fałszywie - Podsumowanie:
Bezpieczniki są niezbędne dla bezpieczeństwa instalacji elektrycznej
Właściwy dobór typu bezpiecznika zwiększa ochronę urządzeń i użytkowników
Regularna kontrola i konserwacja zapewniają skuteczność działani
Bezpieczniki elektryczne to kluczowe elementy każdej instalacji elektrycznej, zapewniające ochronę przed skutkami przeciążeń i zwarć. Ich zadaniem jest szybkie wyłączenie zasilania w przypadku nieprawidłowości, co zapobiega uszkodzeniom urządzeń i pożarom, a także porażeniu.

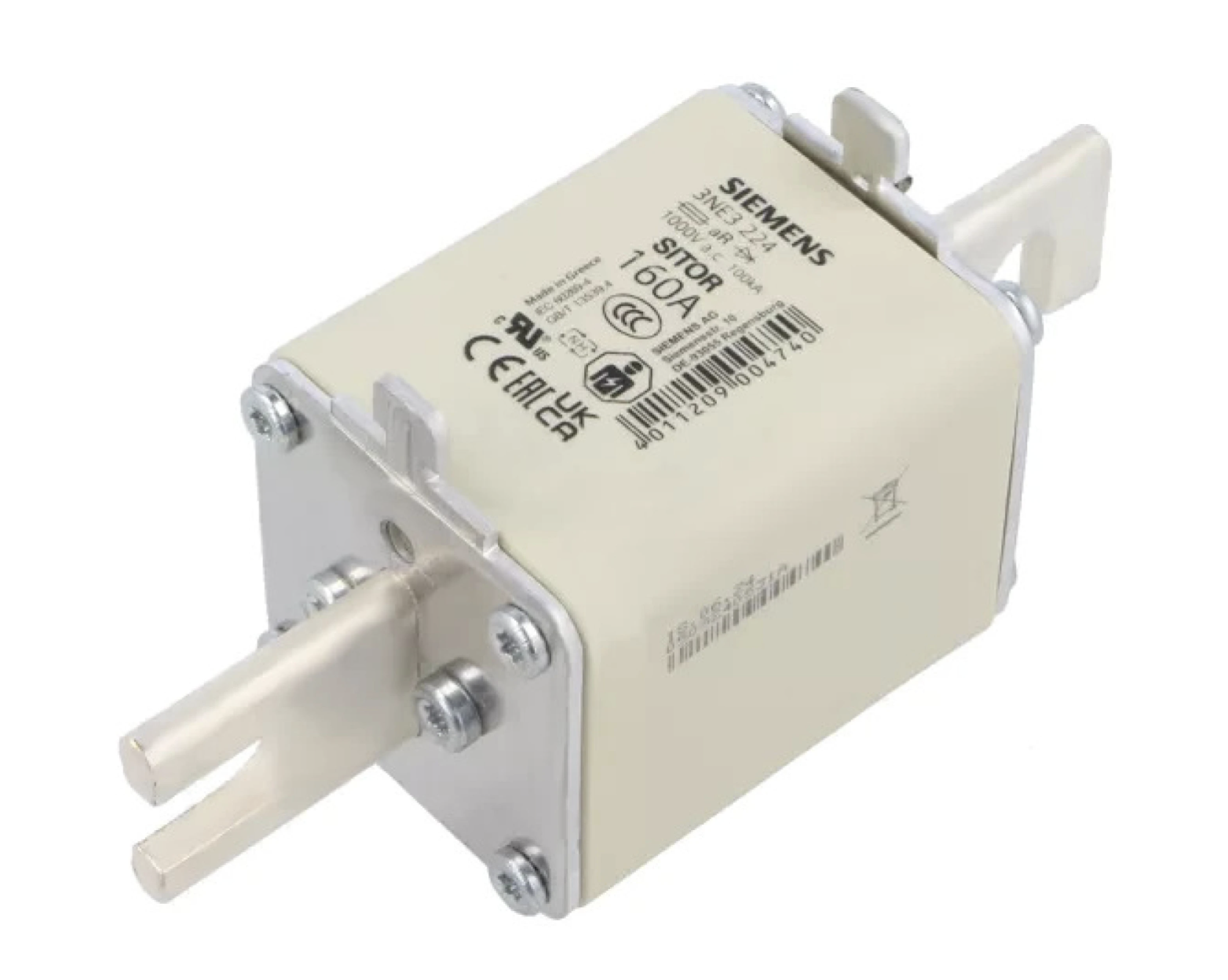

Bezpieczniki topikowe
Bezpieczniki topikowe są jednymi z najstarszych i najprostszych typów zabezpieczeń. Składają się z cienkiego drucika (topika), który topi się przy przekroczeniu określonego prądu, przerywając obwód. Po zadziałaniu wymagają wymiany.
Zalety:
- Prosta konstrukcja
- Niska cena
Wady:
- Jednorazowe
- Konieczność fizycznej wymiany

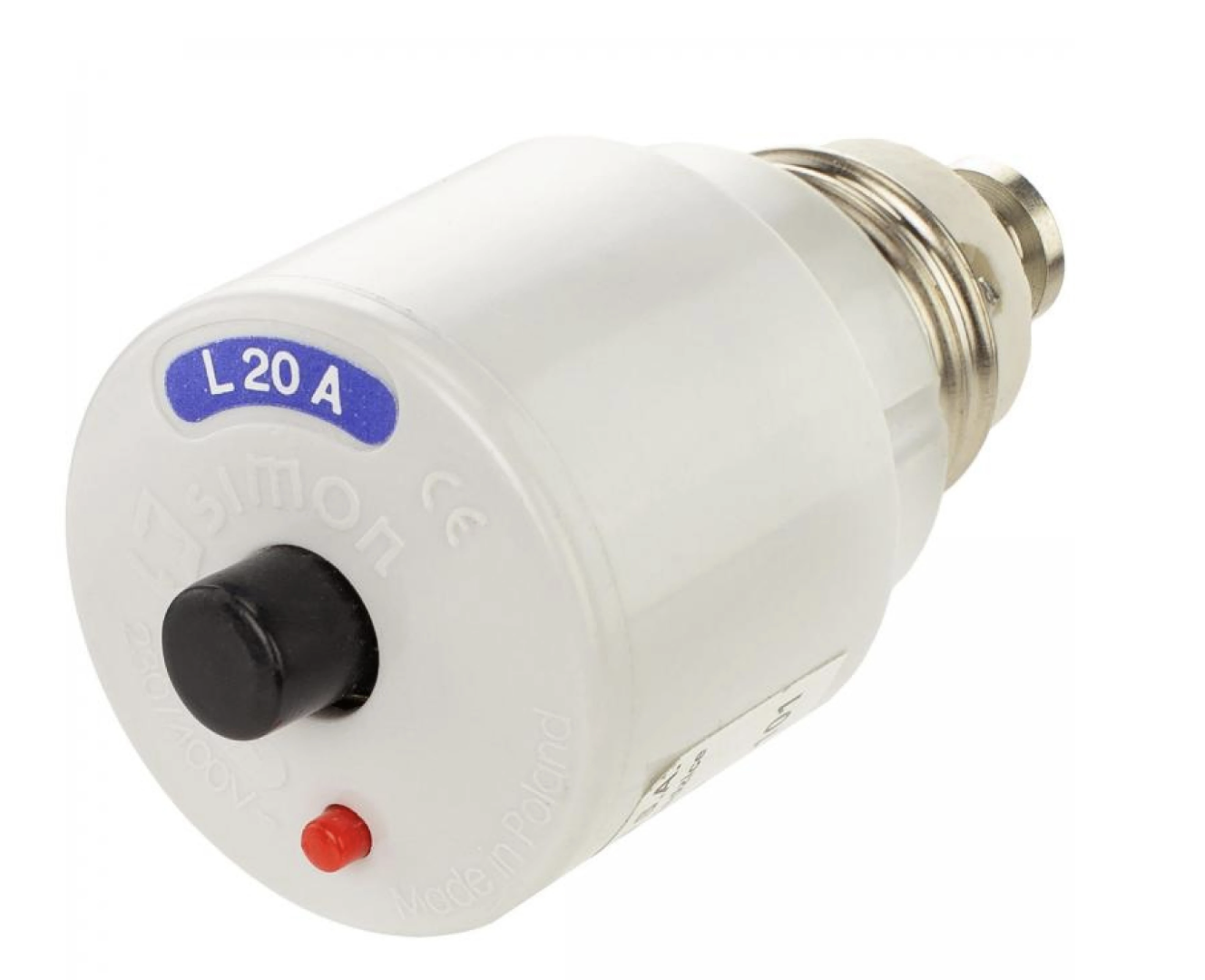

Bezpieczniki automatyczne
Bezpieczniki automatyczne można resetować po zadziałaniu, co eliminuje potrzebę ich wymiany. Działają na zasadzie elektromagnetycznej lub termicznej, reagując na przeciążenia i zwarcia.
Zalety:
- Możliwość wielokrotnego użycia
- Łatwość obsługi
Wady:
- Wyższa cena w porównaniu do topikowych

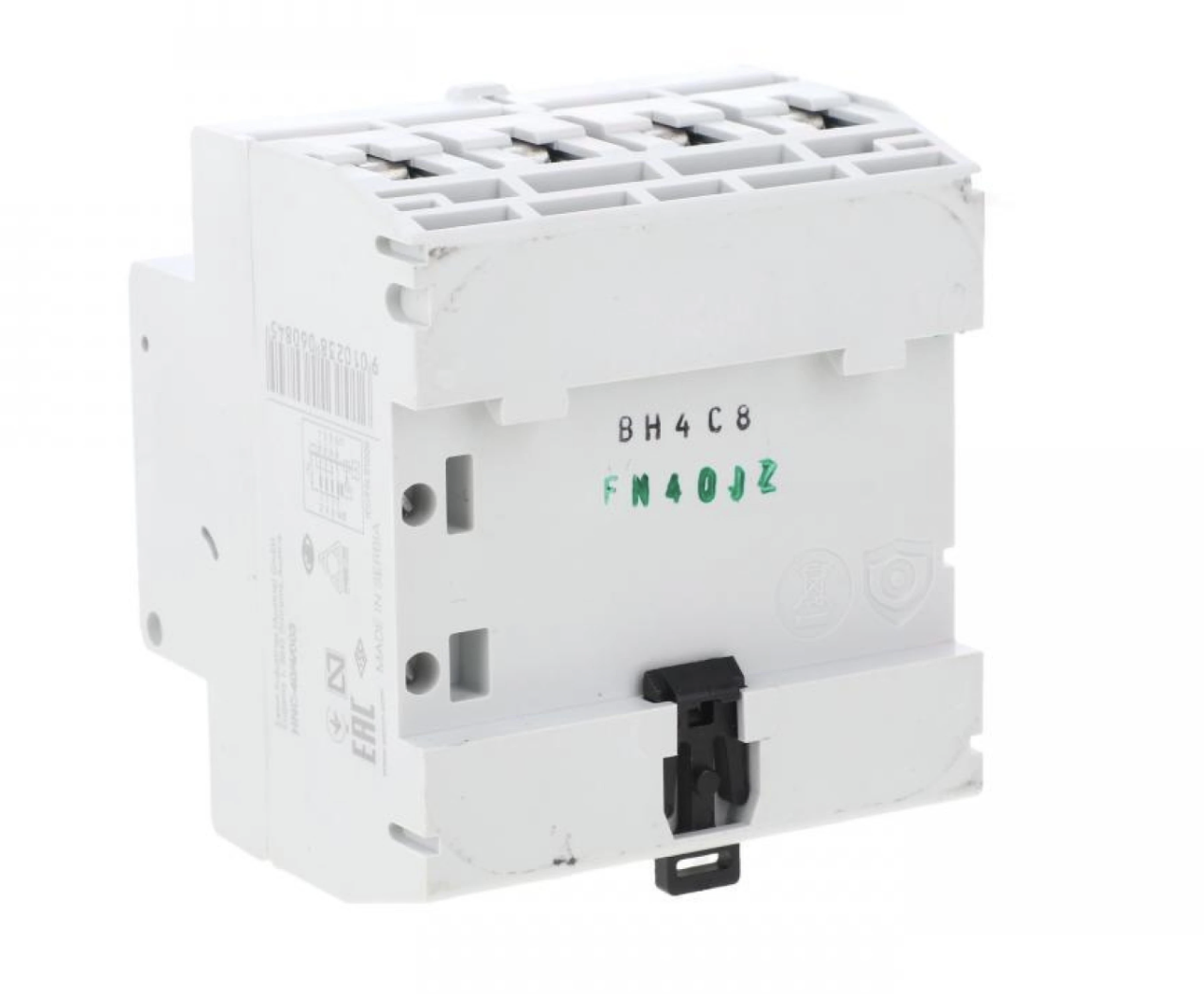

Wyłączniki różnicowoprądowe
Wyłączniki różnicowoprądowe (RCD) chronią przed porażeniem prądem elektrycznym, wykrywając różnicę między prądem wpływającym a wypływającym z obwodu. W przypadku wykrycia upływu prądu natychmiast wyłączają zasilanie.
Zalety:
- Zwiększone bezpieczeństwo użytkowników
- Ochrona przed porażeniem
Wady:
- Możliwość fałszywych zadziałań przy niewielkich upływach

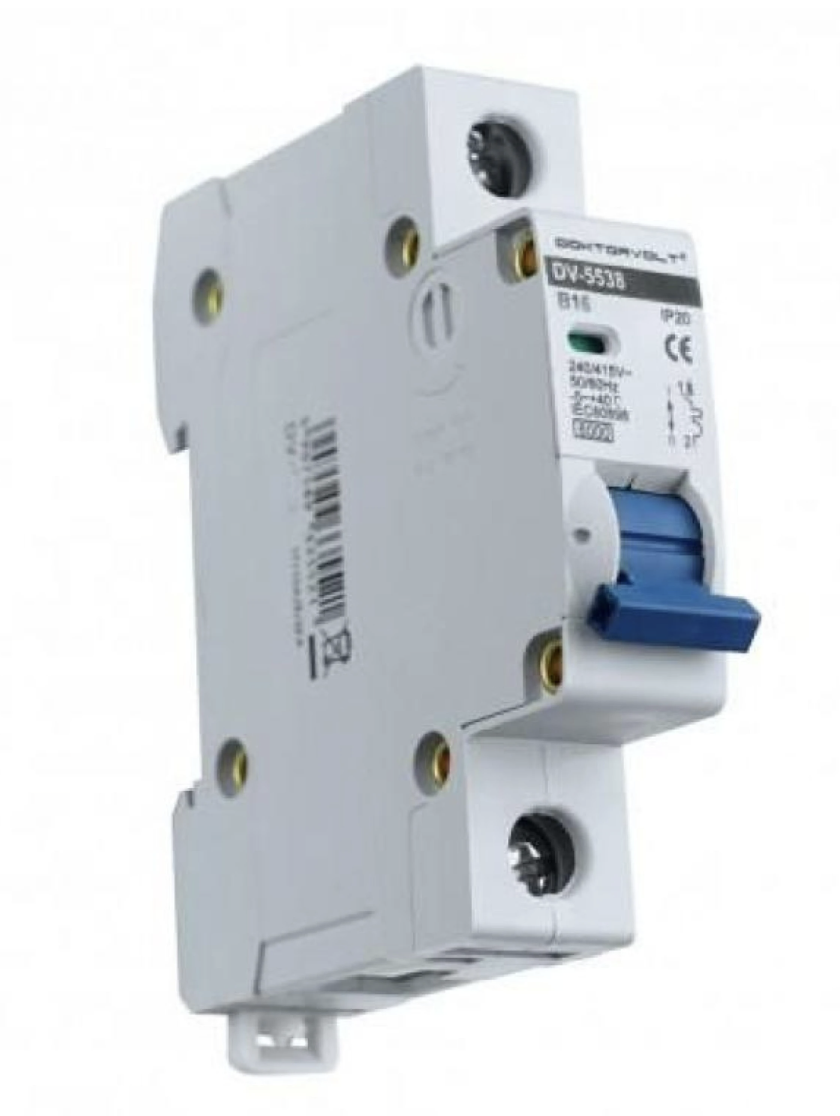

Bezpieczniki nadprądowe
Bezpieczniki nadprądowe znane jako wyłączniki instalacyjne chronią instalacje przed przeciążeniami i zwarciami. Działają na zasadzie elektromagnetycznej i termicznej, reagując na szybkie wzrosty prądu i przeciążenia. Są powszechnie stosowane w nowoczesnych instalacjach domowych i przemysłowych.
Zalety:
- Szybka reakcja na zwarcia
- Możliwość resetowania
Wady:
- Nie chronią przed upływami prądu
Dobór odpowiedniego bezpiecznika
Wybór odpowiedniego bezpiecznika zależy od charakterystyki obciążenia, rodzaju instalacji i wymagań bezpieczeństwa.
Dla urządzeń o dużym prądzie rozruchowym (np. silniki) zaleca się bezpieczniki typu C lub D. Dla obwodów oświetleniowych odpowiednie będą bezpieczniki typu B.
Co oznaczają litery B, C i D?
Litery B, C, D określają charakterystykę czasowo-prądową bezpiecznika, czyli to, jak szybko zadziała on przy zwarciu. Innymi słowy – jak dużo „czasu” bezpiecznik da obwodowi, zanim wyłączy zasilanie, gdy prąd przekroczy jego wartość znamionową.
Typ B – najczęstszy w domach
-
Zadziałanie przy przeciążeniu: 3–5 razy prąd znamionowy
Zastosowanie: oświetlenie, gniazdka w pokojach, komputery, RTV
Dlaczego? Bo typ B reaguje szybko – chroni delikatne instalacje i sprzęt.
Przykład: Bezpiecznik 16 A typu B zadziała przy prądzie 48–80 A (bardzo szybko przy zwarciu).
Typ C – do urządzeń z dużym prądem rozruchowym
- Zadziałanie przy przeciążeniu: 5–10 razy prąd znamionowy
Zastosowanie: kuchnia (zmywarka, płyta), garaż, pompy, elektronarzędzia, małe silniki.
Dlaczego? Toleruje chwilowe skoki prądu, np. przy starcie silnika.
Przykład: Bezpiecznik 16 A typu C zadziała dopiero przy 80–160 A – więc np. nie wyłączy się przy każdym uruchomieniu wiertarki.
Typ D – do zastosowań przemysłowych i dużych silników
- Zadziałanie przy przeciążeniu: 10–20 razy prąd znamionowy
Zastosowanie: transformatory, sprężarki, silniki dużej mocy, dźwigi
Dlaczego? Jeszcze bardziej odporny na skoki prądu – ale nie nadaje się do zwykłych instalacji.
Uwaga: W instalacjach domowych typ D raczej się nie stosuje – może nie zadziałać wystarczająco szybko w razie zwarcia.
Podsumowanie różnic
| Typ | Zakres zadziałania | Zastosowanie | Czułość |
| B | 3–5 x In | instalacje domowe (RTV, oświetlenie) | wysoka |
| C | 5–10 x In | kuchnie, garaże, urządzenia z silnikami | średnia |
| D | 10–20 x In | przemysł, silniki dużej mocy | niska |
Na co uważać?
- Nie należy stosować typu C czy D „na zapas” w domowej instalacji – ich opóźniona reakcja może nie zadziałać w porę.
- Przed wymianą bezpiecznika na inny typ trzeba mieć pewność co do przekroju przewodów i obciążenia obwodu.
- Jeśli bezpiecznik „wybija” zbyt często, to należy usunąć przyczynę, a nie podmieniać go na typ o większej tolerancji.
Bezpieczniki elektryczne są niezbędne dla bezpieczeństwa każdej instalacji. Wybór odpowiedniego typu zależy od specyfiki obwodu i wymagań użytkownika. Regularna kontrola i konserwacja zapewniają ich skuteczne działanie.
