- Standardowe kolory przewodów w gniazdku elektrycznym:
Niebieski – przewód neutralny (N)
Brązowy lub czarny – przewód fazowy (L)
Żółto-zielony – przewód ochronny (PE) - Kolory przewodów w instalacjach trójfazowych:
L1 – brązowy
L2 – czarny
L3 – szary
Dzięki temu możliwa jest łatwa identyfikacja poszczególnych faz zgodnie z normami europejskimi. - Nietypowe kolory w starszych instalacjach:
Czerwony, biały lub szary dla przewodów fazowych
Należy zachować ostrożność i w razie wątpliwości skonsultować się z elektrykiem - Znaczenie prawidłowego podłączenia przewodów w gniazdku:
Fazowy (L) → lewy zacisk
Neutralny (N) → prawy zacisk
Ochronny (PE) → styk ochronny (bolec)
Prawidłowe podłączenie minimalizuje ryzyko porażenia prądem i awarii urządzeń. - Kolory przewodów w innych gniazdkach:
Telefoniczne: różne kombinacje, np. czerwony i zielony, biało-pomarańczowy i niebieski
Sieciowe (RJ45, standard T568B): biało-pomarańczowy, pomarańczowy, biało-zielony, niebieski, biało-niebieski, zielony, biało-brązowy, brązowy
Przyczepy (7-pinowe): żółty – kierunkowskaz lewy, niebieski – światła przeciwmgielne, biały – masa, zielony – kierunkowskaz prawy, brązowy/czerwony/czarny – światła pozycyjne i stop
Kolory przewodów w gniazdku elektrycznym są standaryzowane, co ułatwia ich identyfikację i zapewnia bezpieczeństwo. Niebieski oznacza przewód neutralny (N), brązowy lub czarny to przewód fazowy (L), a żółto-zielony to przewód ochronny (PE).
Kolory przewodów w gniazdku elektrycznym nie są przypadkowe. Ich standaryzacja ma na celu ułatwienie identyfikacji oraz zapewnienie bezpieczeństwa podczas instalacji i użytkowania urządzeń elektrycznych.

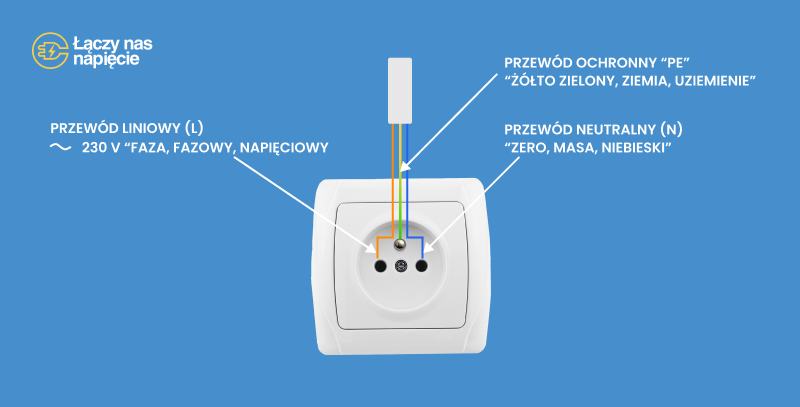

Standardowe kolory przewodów (kabli) w gniazdku elektrycznym
W nowoczesnych instalacjach elektrycznych obowiązują następujące kolory przewodów:
- Niebieski – przewód neutralny (N), który zamyka obwód elektryczny, odprowadzając prąd z powrotem do źródła.
- Brązowy lub czarny – przewód fazowy (L), dostarczający prąd do urządzeń.
- Żółto-zielony – przewód ochronny (PE), służący do ochrony przed porażeniem elektrycznym poprzez odprowadzanie napięcia do ziemi.w razie uszkodzenia.
Kolory przewodów (kabli) w instalacjach trójfazowych
W instalacjach trójfazowych, spotykanych w niektórych budynkach mieszkalnych i przemysłowych, kolory przewodów fazowych są następujące:
- L1 – brązowy
- L2 – czarny
- L3 – szary
Taki podział pozwala na łatwą identyfikację poszczególnych faz i jest zgodny z normami europejskimi.
Nietypowe kolory przewodów (kabli) w starszych instalacjach
W starszych instalacjach elektrycznych można napotkać inne kolory przewodów (kabli), takie jak czerwony, biały czy szary dla przewodów fazowych. Należy zachować szczególną ostrożność podczas pracy z takimi instalacjami i w razie wątpliwości skonsultować się z wykwalifikowanym elektrykiem.

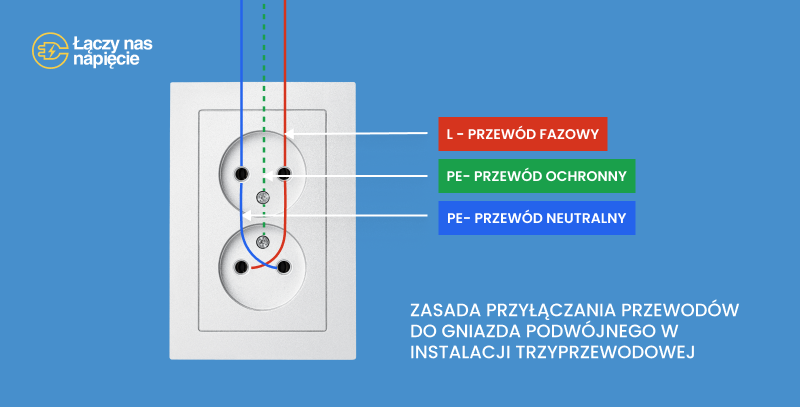

Znaczenie prawidłowego podłączenia przewodów
Prawidłowe podłączenie przewodów w gniazdku jest kluczowe dla bezpieczeństwa użytkowania instalacji elektrycznej. Zaleca się, aby:
- Przewód fazowy (L) był podłączony do lewego zacisku gniazdka.
- Przewód neutralny (N) do prawego zacisku.
- Przewód ochronny (PE) do styku ochronnego (bolca).
Kolory przewodów (kabli) w innych typach gniazdek
W przypadku gniazdek telefonicznych, sieciowych czy w przyczepach kempingowych, kolory przewodów (kabli) mogą różnić się od standardów stosowanych w instalacjach elektrycznych.
Zawsze warto zapoznać się z dokumentacją techniczną konkretnego urządzenia lub skonsultować się z fachowcem przed przystąpieniem do prac instalacyjnych.
Znajomość znaczenia kolorów przewodów (kabli) w gniazdku jest niezbędna dla zapewnienia bezpieczeństwa i prawidłowego funkcjonowania instalacji elektrycznej. Stosowanie się do obowiązujących standardów oraz ostrożność podczas pracy z instalacjami, zwłaszcza starszymi, minimalizuje ryzyko porażenia prądem i innych zagrożeń.
Jakie są kolory kabli w gniazdku telefonicznym?
Jest wiele kombinacji najbardziej popularne to:
- czerwony i zielony
- czarny; czerwony; zielony; żółty
lub
- Biało-pomarańczowy; niebieski; biało-niebieski; pomarańczowy
Jakie są kolory kabli w gniazdku sieciowym?
(RJ45 standard T568B)
- Biało-pomarańczowy
- Pomarańczowy
- Biało-zielony
- Niebieski
- Biało-niebieski
- Zielony
- Biało-brązowy
- Brązowy
Jakie są kolory kabli w gniazdku przyczepy?
Dla wtyczki 7 pinowej:
- Żółty - kierunkowskaz lewy
- Niebieski - światła przeciwmgielne
- Biały - masa
- Zielony - kierunkowskaz prawy
- Brązowy- światła pozycyjne prawe
- Czerwony - światło stopu
- Czarny - światło pozycyjne lewe
