Jak podłączyć uziemienie w lampie? Kompleksowy przewodnik bezpieczeństwa

Montaż oprawy oświetleniowej to jedna z najpopularniejszych prac elektroinstalacyjnych wykonywanych w ramach samodzielnego wykańczania wnętrz. Choć z pozoru zadanie wydaje się proste, wymaga ścisłego przestrzegania norm bezpieczeństwa oraz zrozumienia zasad działania obwodów elektrycznych. Kluczowym elementem, który budzi najwięcej wątpliwości u osób podejmujących się tego zadania, jest przewód ochronny, potocznie zwany uziemieniem. Jego prawidłowe podłączenie decyduje nie tylko o sprawności instalacji, ale przede wszystkim o ochronie zdrowia i życia domowników.

Dlaczego uziemienie w lampie jest tak ważne?

W technice świetlnej i instalacyjnej ochrona przeciwporażeniowa opiera się na eliminowaniu ryzyka wystąpienia napięcia na elementach obudowy, których możemy dotknąć. Większość nowoczesnych lamp posiada elementy wykonane z metalu lub innych materiałów przewodzących prąd. W przypadku awarii – na przykład przetarcia się izolacji przewodu fazowego lub poluzowania styku – metalowa konstrukcja oprawy może znaleźć się pod napięciem 230 V.

Zadaniem przewodu ochronnego (oznaczanego symbolem PE – z ang. Protective Earth) jest stworzenie bezpiecznej drogi dla prądu zwarciowego. Gdy dochodzi do kontaktu przewodu fazowego z uziemioną obudową, następuje gwałtowny wzrost natężenia prądu, co natychmiast wyzwala zabezpieczenia w domowej rozdzielnicy:

1. Wyłącznik nadprądowy (bezpiecznik): Rozłącza obwód w przypadku zwarcia, chroniąc instalację przed przegrzaniem i pożarem.
2. Wyłącznik różnicowoprądowy (RCD): To najbardziej precyzyjny element ochrony. Wykrywa on nawet niewielki upływ prądu „uciekającego” przez przewód ochronny i odcina zasilanie w ułamku sekundy, zapobiegając porażeniu człowieka.

Brak podłączonego uziemienia w lampie o metalowej konstrukcji sprawia, że w razie usterki obudowa pozostaje pod napięciem, czekając na moment, w którym ktoś jej dotknie, zamykając obwód własnym ciałem.

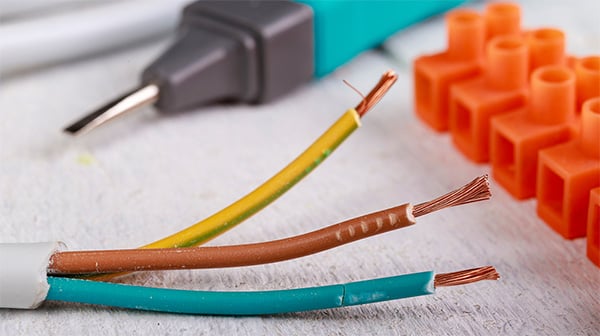

Jak rozpoznać przewody – fazowy, neutralny i ochronny (PE)?

Prawidłowa identyfikacja przewodów to etap, na którym nie można pozwolić sobie na domysły. W nowoczesnych instalacjach (wykonanych po 1990 roku w systemie TN-S) standard kolorystyczny jest ściśle określony przez normę PN-HD 60364-5-51.

• Przewód ochronny (PE): Zawsze posiada izolację w kolorze żółto-zielonym. Jest to jedyny przewód, którego kolorystyka jest zarezerwowana wyłącznie dla funkcji ochronnej. Nie wolno go wykorzystywać do przesyłania prądu roboczego.
• Przewód neutralny (N): Rozpoznasz go po niebieskim kolorze izolacji. Służy on do zamknięcia obwodu i odprowadzenia prądu z powrotem do źródła.
• Przewód fazowy (L): Najczęściej występuje w kolorze brązowym lub czarnym, choć w rozbudowanych instalacjach spotyka się także kolor szary. To ten przewód znajduje się pod napięciem względem ziemi.

Warto zaznaczyć, że w starszym budownictwie możemy spotkać instalacje dwużyłowe (system TN-C), gdzie występuje jedynie przewód fazowy i tzw. przewód ochronno-neutralny (PEN).

W takiej sytuacji kolory mogą być mylące lub identyczne dla obu żył. Wówczas niezbędne jest użycie próbnika napięcia lub multimetru, aby precyzyjnie określić funkcję każdego kabla.

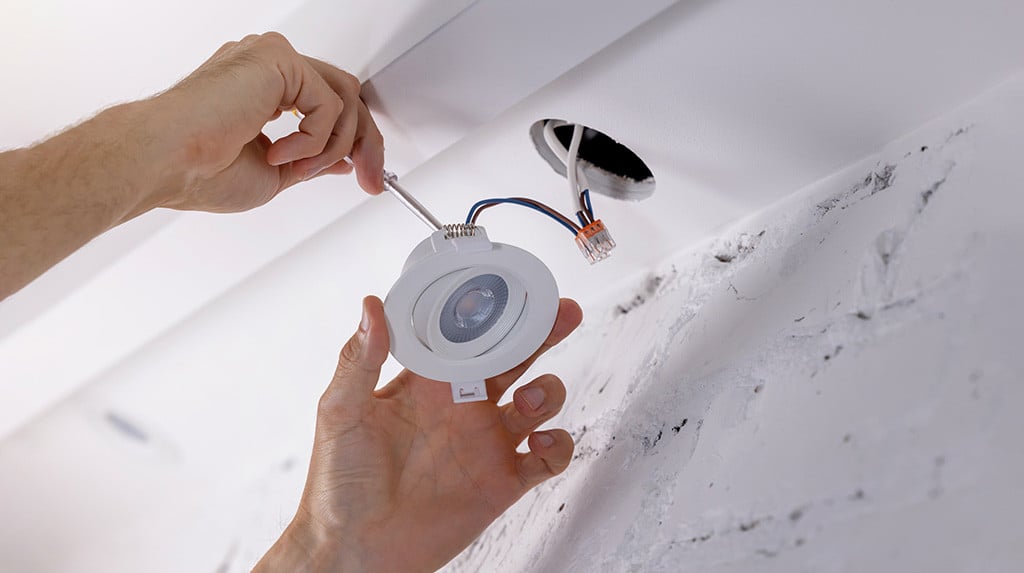

Jak prawidłowo podłączyć uziemienie w lampie krok po kroku

Przystępując do montażu, należy przygotować odpowiedni zestaw narzędzi: izolowany wkrętak, ściągacz izolacji (lub ostry nóż), próbnik napięcia oraz złączki instalacyjne (np. typu WAGO), jeśli nie są one fabrycznie zamontowane w lampie.

1. Odłączenie zasilania

To absolutnie najważniejszy punkt. Przełączenie włącznika światła na ścianie nie jest wystarczającym zabezpieczeniem, ponieważ w wielu instalacjach włącznik może odcinać przewód neutralny zamiast fazowego. Należy wyłączyć odpowiedni bezpiecznik w rozdzielnicy głównej i za pomocą próbnika upewnić się, że w przewodach wychodzących z sufitu nie płynie prąd.

2. Przygotowanie końcówek przewodów

Zdejmij zewnętrzną oponę kabla na długości około 3–5 cm, a następnie usuń około 10 mm izolacji z każdej żyły. Miedziany rdzeń powinien być czysty i prosty. Jeśli końcówki są zaśniedziałe (mają ciemny nalot), należy je skrócić i odizolować ponownie. Jeżeli po tym zabiegu nalot nadal się utrzymuje, należy go delikatnie usunąć z powierzchni miedzi (np. za pomocą drobnego papieru ściernego), aby zapewnić optymalny styk i właściwe przewodzenie prądu.

3. Montaż przewodu ochronnego

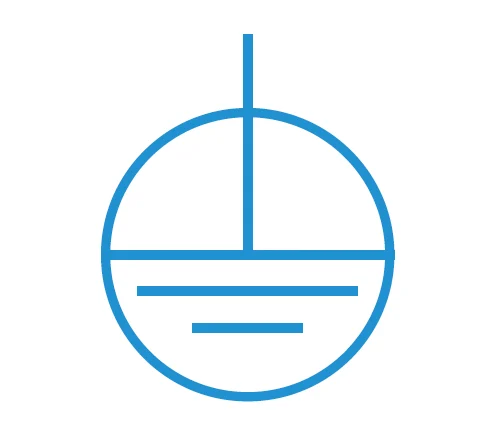

W oprawie oświetleniowej miejsce na uziemienie jest zazwyczaj oznaczone symbolem składającym się z pionowej kreski i trzech poziomych linii o malejącej długości, zamkniętych w okręgu.

• Wsuń żółto-zielony przewód do odpowiedniego zacisku w kostce elektrycznej lampy.
• Jeśli lampa nie posiada kostki, a jedynie śrubę uziemiającą na stelażu, należy wykonać na przewodzie PE oczko, nasunąć je na śrubę i mocno dokręcić, dbając o dobry kontakt metal-metal.

4. Podłączenie pozostałych żył

Przewód niebieski (N) łączymy z zaciskiem neutralnym, a brązowy lub czarny (L) z zaciskiem fazowym. W przypadku lamp wielopunktowych (np. żyrandol na 3+2 żarówki), z sufitu mogą wystawać dwa przewody fazowe – oba należy połączyć z odpowiadającymi im wejściami w lampie.

5. Kontrola i mocowanie

Przed ostatecznym przykręceniem lampy do sufitu należy sprawdzić, czy wszystkie przewody są trwale osadzone w zaciskach i czy żadna z gołych żył nie wystaje poza kostkę. Dopiero po tej weryfikacji można schować kable pod maskownicą i włączyć zasilanie.

Co zrobić, jeśli w lampie nie ma przewodu uziemiającego?

Podczas zakupów można trafić na oprawy, które nie posiadają zacisku ochronnego. Nie oznacza to wady produktu, lecz świadczy o tym, że urządzenie wykonano w II klasie ochronności.

Takie lampy charakteryzują się izolacją wzmocnioną lub podwójną. Ich konstrukcja wyklucza możliwość pojawienia się napięcia na elementach zewnętrznych w wyniku pojedynczej awarii.

Na obudowie takiej lampy znajdziemy symbol dwóch kwadratów (jeden wewnątrz drugiego).

W takim przypadku:

• Podłączamy jedynie przewody L oraz N.
• Przewód żółto-zielony (PE) wystający z sufitu musi pozostać w puszce. Nigdy nie wolno go wycinać. Należy go zabezpieczyć wolną kostką elektryczną lub złączką izolacyjną, aby nie dotykał innych elementów. Może on być niezbędny w przyszłości, jeśli zdecydujemy się na zmianę oprawy na metalową.

Najczęstsze błędy przy podłączaniu uziemienia

Nawet pozornie prosta czynność może zostać wykonana błędnie, co prowadzi do stworzenia realnego zagrożenia pożarowego lub porażeniowego.

• Pozostawienie przewodu PE „luzem”: Jeśli lampa wymaga uziemienia, a my go nie podłączymy, pozbawiamy się ochrony.
• Zamiana żyły neutralnej z ochronną: Choć w wielu przypadkach lampa będzie świecić, spowoduje to natychmiastowe zadziałanie wyłącznika różnicowoprądowego po włączeniu światła.
• Niestaranne dokręcenie zacisków: Słaby styk generuje wysoką temperaturę, co prowadzi do topienia się izolacji i może stać się przyczyną pożaru wewnątrz sufitu podwieszanego.
• Stosowanie niewłaściwych kostek: Łączenie przewodów miedzianych z aluminiowymi (częstymi w starym budownictwie) bez użycia specjalnych past stykowych lub dedykowanych złączek powoduje szybką korozję elektrochemiczną i utratę ciągłości obwodu ochronnego.

Kwestie prawne

Zgodnie z polskim prawem (Prawo Budowlane, przepisy o eksploatacji urządzeń elektroenergetycznych), jakakolwiek ingerencja w instalację elektryczną (nawet wymiana lampy) powinna być wykonywana przez osobę posiadającą aktualne świadectwo kwalifikacyjne (potocznie uprawnienia SEP do 1kV).

W praktyce wymiana lampy to powszechne DIY, jednak w razie pożaru lub porażenia, ubezpieczyciel może odmówić wypłaty odszkodowania, jeśli instalacja została zmodyfikowana przez osobę bez uprawnień i doszło do błędu.

Podsumowanie – bezpieczeństwo przede wszystkim

Prawidłowe podłączenie uziemienia w lampie to czynność, która wykracza poza czystą estetykę i funkcjonalność. Jest to rygorystyczny wymóg bezpieczeństwa, którego celem jest ochrona domowników przed skutkami awarii instalacji. Pamiętajmy, że instalacja elektryczna pracuje poprawnie tylko wtedy, gdy wszystkie jej składowe – od zabezpieczeń w rozdzielnicy po ostatnią śrubkę w oprawie oświetleniowej – są połączone zgodnie ze sztuką inżynierską.

W sytuacjach, gdy zastana w suficie instalacja odbiega od standardów (np. brakuje trzeciej żyły, kolory są pomieszane lub przewody się kruszą), najrozsądniejszym rozwiązaniem jest rezygnacja z samodzielnych prac i wezwanie wykwalifikowanego elektryka. Fachowiec nie tylko zamontuje lampę, ale przede wszystkim sprawdzi skuteczność ochrony przeciwporażeniowej za pomocą specjalistycznych mierników, dając nam pewność, że nasz dom jest bezpieczny.
