SIMET SCL IDEALNA czy Elektroplast CMK-6XX – która szybkozłączka jest lepsza?

Szybkozłączki do instalacji elektrycznych to jeden z tych wynalazków, które całkowicie zrewolucjonizowały codzienną pracę instalatorów. Każdy, kto spędził choćby kilka godzin na montażu gniazdek w nowo wybudowanym domu czy na modernizacji starej rozdzielnicy, doskonale wie, jak wielkim ułatwieniem są nowoczesne złączki sprężynowe. Czas, w którym mozolnie dokręcano śrubki w kostkach elektrycznych, a potem nerwowo sprawdzano, czy połączenie jest stabilne, powoli odchodzi w zapomnienie. Rynek jest jednak dynamiczny.

Chociaż przez lata symbolem tej rewolucji była jedna, niezwykle popularna niemiecka marka, dziś instalatorzy mają znacznie szerszy wybór. Na polskim rynku bardzo mocno zaznaczają swoją obecność dwaj inni gracze, oferujący produkty o doskonałym stosunku ceny do jakości. Mowa tu o firmie @SIMET z jej serią SCL (stworzoną pod szyldem IDEALNA SZYBKOZŁĄCZKA) oraz o marce @Elektro-Plast Opatówek z serią CMK-6XX.

W tym artykule przeprowadzimy dogłębne porównanie szybkozłączek obu marek. Sprawdzimy, jakie są ich parametry techniczne, jak radzą sobie z instalacją z przewodem linkowym oraz które uniwersalne szybkozłączki lepiej sprawdzą się w codziennej praktyce zawodowej. Czy warto postawić na SIMET SCL IDEALNA, czy może Elektroplast CMK-6XX okaże się lepszym wyborem?

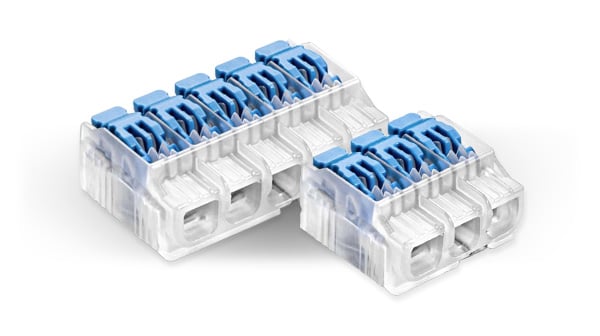

SIMET SCL IDEALNA – charakterystyka i parametry techniczne

Zacznijmy od propozycji firmy SIMET. Seria SCL to efekt bardzo ciekawej współpracy polskiego producenta z amerykańskim gigantem branży elektroinstalacyjnej – firmą IDEAL Industries. To partnerstwo zaowocowało wprowadzeniem na nasz rynek marki IDEALNA SZYBKOZŁĄCZKA, w której skład wchodzi kilka linii produktowych, ale to właśnie seria SCL budzi największe zainteresowanie wśród profesjonalistów.

Co wyróżnia te produkty na tle konkurencji? Przede wszystkim są to uniwersalne szybkozłączki przeznaczone do pracy w instalacjach prądu przemiennego o napięciu do 450 V oraz prądzie znamionowym sięgającym do 32 A (w zależności od konkretnego modelu). To bardzo solidny parametr, który pozwala na bezpieczne stosowanie ich w obwodach gniazdowych oraz oświetleniowych, a nawet w niektórych obwodach zasilających o większym obciążeniu. Obudowa została wykonana z wysokiej jakości poliwęglanu, który jest materiałem bezhalogenowym. W dobie rosnących wymagań dotyczących bezpieczeństwa pożarowego w budynkach użyteczności publicznej i nowoczesnym budownictwie mieszkaniowym, cecha ta jest szczególnie pożądana w obiektach o podwyższonych wymaganiach przeciwpożarowych, takich jak budynki użyteczności publicznej.

Konstrukcja SIMET SCL bazuje na technologii dźwigniowej. Oznacza to, że aby umieścić przewód w zacisku, wystarczy podnieść ergonomiczną dźwignię, wsunąć odizolowaną końcówkę i opuścić dźwignię z powrotem.

Szybkozłączki te występują w wersjach 2-, 3- oraz 5-torowych (oznaczonych odpowiednio jako SCL2, SCL3 i SCL5), co pozwala na optymalne zarządzanie przestrzenią w puszkach instalacyjnych. Jedną z największych zalet serii SCL jest w pełni transparentna obudowa. Dla elektryka to kluczowa sprawa – wystarczy rzut oka, aby upewnić się, czy odizolowany przewód został wsunięty na odpowiednią głębokość i czy styk jest prawidłowy.

Dodatkowo SIMET wyposażył swoje złączki w dwa niezależne porty kontrolne. Dzięki nim możemy bezpiecznie sprawdzić obecność napięcia oraz przeprowadzić podstawową weryfikację połączenia bez konieczności demontażu czy wyciągania przewodów.

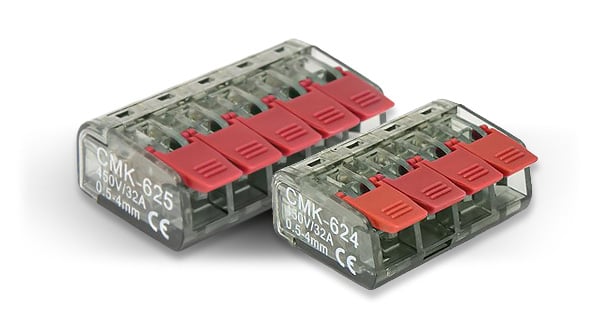

Elektroplast CMK-6XX – budowa, możliwości i zastosowania

Z drugiej strony ringu mamy serię CMK-6XX od firmy Elektroplast Opatówek. To polski producent z wieloletnią tradycją, który doskonale rozumie potrzeby rodzimego rynku elektroinstalacyjnego. Seria CMK to bardzo szeroka rodzina złączek, a modele z oznaczeniem zaczynającym się od cyfr 62 (np. CMK-622, CMK-623, CMK-625) stanowią bezpośrednią konkurencję dla rozwiązań dźwigniowych innych marek.

Elektroplast CMK-6XX to złączki dedykowane do wszystkich rodzajów przewodów. Podobnie jak konkurent od SIMET-u, produkty te charakteryzują się napięciem znamionowym 450 V oraz prądem znamionowym do 32 A (przy czym w niektórych wariantach, np. przelotowych, wartość ta może być niższa – np. 24 A). To sprawia, że pod względem czysto elektrycznym obie złączki grają w tej samej lidze i mogą być stosowane zamiennie w większości typowych instalacji domowych i przemysłowych.

Jednak to, co najbardziej rzuca się w oczy przy bliższym poznaniu serii CMK, to niesamowita wszechstronność formy. Poza klasycznymi złączkami wielotorowymi z dźwigniami linia CMK oferuje unikalne rozwiązania, takie jak złączki przelotowe dwuczęściowe (np. CMK-642, CMK-643) oraz klasyczne złączki przelotowe (CMK-651, CMK-652). To ogromny atut! Ileż to razy na budowie zdarzyło się, że inwestor przewiercił przewód w ścianie albo brakowało dosłownie kilku centymetrów kabla, by wygodnie podłączyć kinkiet? W takich sytuacjach przelotowa szybkozłączka CMK to absolutny ratunek dla montera, pozwalający na estetyczne i bezpieczne przedłużenie linii (wykonywane w dostępnych puszkach instalacyjnych) bez konieczności lutowania czy stosowania grubych koszulek termokurczliwych z klejem.

Konstrukcja dźwigni w CMK-6XX jest bardzo solidna i stawia odpowiedni opór, co daje poczucie pewności, że przewód po zatrzaśnięciu nie wysunie się samoistnie pod wpływem drgań czy naprężeń mechanicznych.

Zastosowanie w instalacjach: kiedy SIMET, kiedy Elektroplast?

Wybór odpowiedniej szybkozłączki nie zawsze sprowadza się wyłącznie do suchych parametrów na karcie katalogowej. Często o sukcesie i wygodzie pracy decydują niuanse oraz specyfika danego projektu. Przyjrzyjmy się zatem bliżej praktycznemu zastosowaniu obu modeli.

Kiedy Twoim pierwszym wyborem powinna być seria SIMET SCL IDEALNA? Te złączki świetnie sprawdzają się w projektach, gdzie priorytetem jest maksymalna pewność połączenia oraz szybka weryfikacja poprawności montażu. Dzięki dwóm portom kontrolnym, SIMET SCL doskonale odnajduje się w dużych rozdzielnicach budowlanych oraz w puszkach rozgałęźnych, gdzie po zakończeniu prac ekipa pomiarowa musi sprawnie i bezinwazyjnie sprawdzić ciągłość obwodów. Dodatkowo bezhalogenowy materiał obudowy predestynuje te złączki do stosowania w obiektach o podwyższonym rygorze przeciwpożarowym – takich jak hotele, szpitale czy szkoły.

Z kolei Elektroplast CMK-6XX to doskonały wybór do codziennej, szeroko pojętej pracy instalatorskiej, ze szczególnym uwzględnieniem modernizacji i napraw. Jeśli często pracujesz w starym budownictwie, gdzie przekroje i typy przewodów w jednej puszce potrafią przyprawić o zawrót głowy (od kruchych, starych drutów po nowoczesne linki), CMK poradzi sobie wyśmienicie. Ogromnym plusem Elektroplastu jest wspomniana wcześniej dostępność wersji przelotowych. Jeśli Twoja praca polega w dużej mierze na montażu oświetlenia LED, podłączaniu opraw rastrowych czy serwisowaniu uszkodzonych linii kablowych, seria CMK powinna na stałe zagościć w Twojej torbie narzędziowej. Jej uniwersalność w łączeniu skrajnie różnych typów przewodów jest tutaj ogromną zaletą.

Porównanie zakresów przewodów i wymogów montażowych

To chyba najważniejszy punkt całego porównania dla każdego świadomego elektryka. Przyjrzyjmy się, jak wygląda kompatybilność obu produktów z różnymi przekrojami żył.

W przypadku SIMET SCL producent deklaruje bardzo szeroką kompatybilność. Wbrew pozorom, nie jest to tylko złączka do standardowych instalacji – dla linki zakres zaczyna się już od 0,14 mm², natomiast dla drutu od 0,2 mm², kończąc na 4 mm². Szybkozłączka 4 mm² to bardzo poszukiwany produkt na rynku. Oznacza to, że złączka bez problemu przyjmie zarówno cieniutkie żyły sterownicze, standardowy drut 1,5 mm² czy 2.5 mm², jak i grubsze żyły stosowane na przykład przy zasilaniu kuchenek indukcyjnych czy mocniejszych odbiorników jednofazowych. To uniwersalny zakres, który pokrywa niemal 100% potrzeb na typowym mieszkaniowym placu budowy.

Elektroplast CMK-6XX podchodzi do tematu w nieco inny, bardzo precyzyjny sposób. W kartach katalogowych modeli takich jak CMK-625 znajdziemy informację, że złączka obsługuje przewody jednodrutowe (czyli klasyczny drut) w zakresie od 0,2 mm² do 2,5 mm². Natomiast dla przewodów wielodrutowych i linkowych zakres ten wynosi od 0,5 mm² do 4 mm². Co to oznacza w praktyce? Elektroplast stworzył produkt bardzo czuły na małe przekroje drutów, jednak przy najcieńszych linkach (poniżej 0,5 mm²) to Simet oferuje szersze spektrum możliwości. Jeśli zdarza Ci się pracować przy instalacjach domofonowych czy alarmowych, warto o tym pamiętać. Z kolei przy grubym drucie 4 mm² w klasycznych CMK możemy napotkać barierę konstrukcyjną, dlatego w obwodach czysto siłowych warto dokładnie zweryfikować specyfikację konkretnego modelu CMK lub sięgnąć po SIMET SCL.

Łatwość montażu, ergonomia, bezpieczeństwo

Przejdźmy do czystej fizjologii pracy instalatora. Stojąc na drabinie z rękami uniesionymi nad głową, próbując połączyć kable w ciasnej puszce pod sufitem, najmniej potrzebujesz złączki, która stawia opór i rani palce. Jak pod tym względem wypadają nasi bohaterowie?

Zarówno SIMET SCL, jak i Elektroplast CMK posiadają ergonomiczne dźwignie, które obsługuje się bez użycia jakichkolwiek narzędzi. To gigantyczny skok jakościowy w porównaniu do tradycyjnych złączy śrubowych. Dźwignie w SIMET SCL działają bardzo płynnie. Ich wyprofilowanie sprawia, że kciuk nie ześlizguje się podczas otwierania, a moment zatrzaśnięcia jest wyraźnie wyczuwalny i słyszalny. Kompaktowe wymiary sprawiają, że złączki te nie zajmują cennej przestrzeni w puszce, zostawiając więcej miejsca na ułożenie samych przewodów.

W Elektroplast CMK dźwignie stawiają nieco większy opór, co dla jednych będzie wadą (wymaga użycia odrobinę większej siły), dla innych zaletą (poczucie bardzo mocnego, pewnego docisku sprężyny). W obu przypadkach mamy do czynienia z obudowami transparentnymi. Dlaczego to tak ważne dla bezpieczeństwa? Otóż pozwala to uniknąć jednej z najczęstszych przyczyn awarii instalacji elektrycznych – zbyt płytkiego wsunięcia przewodu. Widząc gołym okiem miedzianą żyłę opierającą się o tylną ściankę złączki, zyskujemy 100% pewności, że połączenie nie ulegnie przegrzaniu pod obciążeniem.

Powyższy schemat działania mechanizmu dźwigniowego idealnie obrazuje, dlaczego obie te konstrukcje są tak skuteczne. Zastosowanie specjalnie wyprofilowanej sprężyny płaskiej sprawia, że siła docisku jest niezależna od montera – odpada ryzyko zbyt słabego lub zbyt mocnego dokręcenia śruby, co w tradycyjnych kostkach często prowadziło do uszkodzenia żyły lub iskrzenia na styku.

Kompatybilność z tulejkami i różnymi rodzajami przewodów

Jedno z najczęściej zadawanych pytań na forach elektrycznych brzmi: „Czy instalacja z przewodem linkowym wymaga stosowania tulejek przy szybkozłączkach dźwigniowych?”. Odpowiedź brzmi: i tak, i nie – w zależności od szkoły i preferencji instalatora, choć sami producenci dumnie zaznaczają, że ich produkty działają „bez konieczności zarabiania końcówek”.
Zarówno SIMET, jak i Elektroplast wyposażyły swoje złączki w mechanizmy, które są w stanie bezpiecznie i trwale uścisnąć „gołą” linkę. Złączki wielodrutowe obu marek sprawdzają się w tym zadaniu doskonale. Konstrukcja klatki sprężynowej sprawia, że pojedyncze druciki linki nie ulegają zmiażdżeniu ani rozproszeniu, co działo się nagminnie w starych kostkach śrubowych. Jeśli więc zależy Ci na czasie, możesz śmiało obrobić kabel linkowy ściągaczem izolacji i od razu wsunąć go do złączki SIMET SCL lub Elektroplast CMK. Połączenie będzie w pełni sprawne i bezpieczne.

Co jednak w sytuacji, gdy wymagania projektowe narzucają złączki z tulejką na przewodach linkowych? Tutaj należy zachować ostrożność. Tulejka izolowana lub nieizolowana dodaje przewodowi pewnej objętości i zmienia jego geometrię na owalną lub kwadratową. O ile w klasycznych gniazdach śrubowych jest to wysoce wskazane, o tyle w szybkozłączkach sprężynowych może to utrudnić montaż.

Złączka SIMET SCL dzięki szerokiemu torowi prądowemu radzi sobie z tulejkami całkiem dobrze, pod warunkiem, że nie przekraczamy dopuszczalnego przekroju całkowitego. W Elektroplast CMK, ze względu na bardzo ciasne i precyzyjne spasowanie mechanizmu, wciśnięcie zaprasowanej tulejki 4 mm² może okazać się trudne lub wręcz niemożliwe. Także rada: szybkozłączki dźwigniowe wysokiej jakości pozwalają na bezpieczny montaż przewodów linkowych bez tulejek i w wielu przypadkach jest to rozwiązanie w pełni wystarczające.

Warto jednak pamiętać, że w niektórych zastosowaniach – szczególnie w instalacjach profesjonalnych lub zgodnych z określonymi standardami wykonawczymi – nadal stosuje się tulejki, dlatego decyzję należy dostosować do konkretnego projektu.

Dla profesjonalisty czy amatora? Porównanie użytkowe

Na koniec warto zastanowić się, do kogo tak naprawdę skierowane są te produkty. Czy jest to sprzęt wyłącznie dla zawodowych elektromonterów, czy może Kowalski remontujący przedpokój również powinien po nie sięgnąć?

Prawda jest taka, że uniwersalne szybkozłączki zrewolucjonizowały rynek właśnie dlatego, że wybaczą wiele błędów amatorom, a profesjonalistom dają potężne przyspieszenie tempa prac. Porównanie złączek SIMET vs Elektroplast w aspekcie użytkowym pokazuje, że oba rozwiązania znajdą swoich zwolenników w obu tych grupach.

Jeśli jesteś profesjonalistą, który ceni sobie certyfikaty, powtarzalność i pracuje na obiektach komercyjnych, SIMET SCL IDEALNA z amerykańskim rodowodem IDEAL Industries będzie doskonałym wyborem. Doskonale wpisuje się w rygorystyczne procedury odbiorowe, a podwójny port testowy pozwala na szybką kontrolę obecności napięcia oraz wstępną diagnostykę obwodu bez rozpinania puszki.

Jeśli natomiast jesteś elektroinstalatorem o szerokim spektrum zleceń (od domków, przez drobny przemysł, po awarie), albo po prostu ambitnym amatorem majsterkowiczem – Elektroplast CMK-6XX skradnie Twoje serce. Jego cena jest zazwyczaj bardzo konkurencyjna, a dostępność modeli przelotowych rozwiązuje 90% problemów z krótkimi kablami, z którymi mierzymy się w starych domach. Co więcej, CMK idealnie nadaje się do domowego użytku – podłączenie nowej lampy sufitowej za pomocą tych złączek jest dziecinnie proste i w 100% bezpieczne dla kogoś, kto nie posiada profesjonalnych prasek do tulejek.

Podsumowanie

Wybór pomiędzy SIMET SCL a Elektroplast CMK-6XX nie należy do oczywistych, ponieważ oba produkty reprezentują wysoki poziom wykonania, posiadają wszystkie niezbędne certyfikaty i bez problemu realizują swoje podstawowe zadanie: bezpieczne łączenie torów prądowych.

Podsumujmy krótko ich największe atuty:

• SIMET SCL: Doskonała do dużych projektów, wykonana z tworzywa bezhalogenowego, o genialnej transparentności. Posiada aż dwa porty kontrolne do pomiarów oraz amerykańską technologię stojącą za marką IDEAL. Świetnie radzi sobie z drutem (od 0,2 mm²) oraz linką (już od 0,14 mm²) o przekrojach do 4 mm².
• Elektroplast CMK-6XX: Niezrównana wszechstronność dzięki wersjom przelotowym, świetna czułość na małe przekroje przewodów (od 0,2 mm² dla drutu), wysoka siła trzymania sprężyny oraz bardzo atrakcyjny stosunek ceny do jakości. One również są w pełni bezhalogenowe.

Ostateczny werdykt? W torbie narzędziowej warto znaleźć miejsce dla obu tych rozwiązań. Niezależnie od tego, którą opcję wybierzesz do swojej instalacji, pamiętaj, że inwestycja w markowe szybkozłączki z odpowiednimi atestami to przede wszystkim inwestycja w święty spokój i bezpieczeństwo Twoje oraz Twoich klientów.
