Różnicówka do falownika – jakie wymagania musi spełniać?

Instalacja falownika – czy to w układzie napędowym w fabryce, czy w domowej mikroinstalacji fotowoltaicznej – to dla elektryka chleb powszedni. Jednak temat zabezpieczeń różnicowoprądowych (RCD) w obwodach z przekształtnikami częstotliwości wciąż budzi mnóstwo kontrowersji. „Dlaczego wyrzuca?”, „Czy typ A wystarczy?”, „Po co przepłacać za typ B?”.

Błędy w doborze RCD do falownika to nie tylko kwestia irytujących, nieuzasadnionych zadziałań, ale przede wszystkim realne zagrożenie bezpieczeństwa. Standardowa „różnicówka” w starciu z nowoczesną energoelektroniką może stać się „ślepa” i nie zadziałać wtedy, gdy życie ludzkie będzie faktycznie zagrożone. Rozbieramy ten temat na czynniki pierwsze.

Dlaczego falownik wymaga odpowiedniej różnicówki?

Tradycyjne wyłączniki różnicowoprądowe (typ AC lub A) projektowano z myślą o odbiornikach liniowych i prostych zasilaczach. Falownik prostuje napięcie sieciowe do szyny DC, a następnie za pomocą tranzystorów IGBT generuje przebieg PWM o regulowanej częstotliwości i amplitudzie. Taka architektura powoduje, że w przypadku uszkodzenia izolacji za prostownikiem w instalacji może pojawić się gładki prąd upływu DC.

W przypadku uszkodzenia izolacji za mostkiem prostowniczym lub w samym silniku, w obwodzie może pojawić się gładki prąd upływu DC. Klasyczna różnicówka typu AC czy A opiera się na przekładniku Ferrantiego, który do działania wymaga zmiennego strumienia magnetycznego. Prąd stały nasyca rdzeń takiego przekładnika, co prowadzi do zjawiska „oślepienia” – zabezpieczenie przestaje reagować na jakikolwiek upływ, nawet ten przemienny (AC).

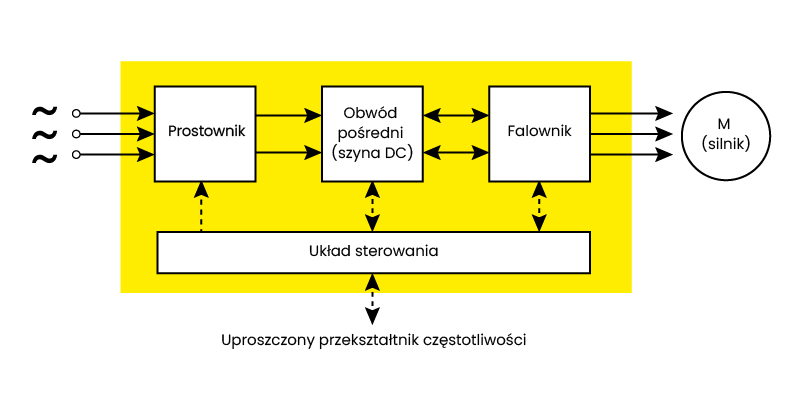

Schemat działania falownika: przekształcenie napięcia AC na DC (prostownik), obwód pośredni (szyna DC) oraz generacja przebiegu PWM z wykorzystaniem tranzystorów IGBT

Jakie zakłócenia generuje falownik i jak wpływają na pracę różnicówki?

Praca falownika to środowisko pełne „śmieci” elektromagnetycznych. Aby zrozumieć, dlaczego zwykłe RCD tu zawodzi, musimy spojrzeć na trzy zjawiska:

Pojemnościowe prądy upływu

Każdy kabel silnikowy (szczególnie ekranowany) posiada określoną pojemność doziemną. Przy wysokich częstotliwościach kluczowania falownika (rzędu 4–16 kHz), przez te pojemności płyną prądy upływu nawet w stanie pełnej sprawności izolacji. Powoduje to tzw. zbędne zadziałania.

Wyższe harmoniczne

Przebiegi prądu nie są idealnymi sinusoidami. Zawierają składowe o wysokich częstotliwościach, które mogą powodować niepożądane zadziałania lub niestabilną pracę niektórych wyłączników RCD. Problemem nie są klasyczne harmoniczne sieciowe, lecz wysokoczęstotliwościowe składowe oraz prądy upływu o częstotliwościach powyżej 1 kHz, dlatego właśnie producenci podają pasmo.

W przybliżeniu wygląda to następująco (wartości zależą od producenta):

• A: do ok. 1 kHz
• F: ok. 1–10 kHz
• B: nawet powyżej 20 kHz

Składowa stała (DC)

Jak wspomniano wcześniej, to największy wróg ochrony przeciwporażeniowej. RCD typu A może zostać oślepione przez ≥6 mA DC, dlatego urządzenia z możliwością generowania takiej składowej muszą mieć detekcję 6 mA DC lub RCD typu B.

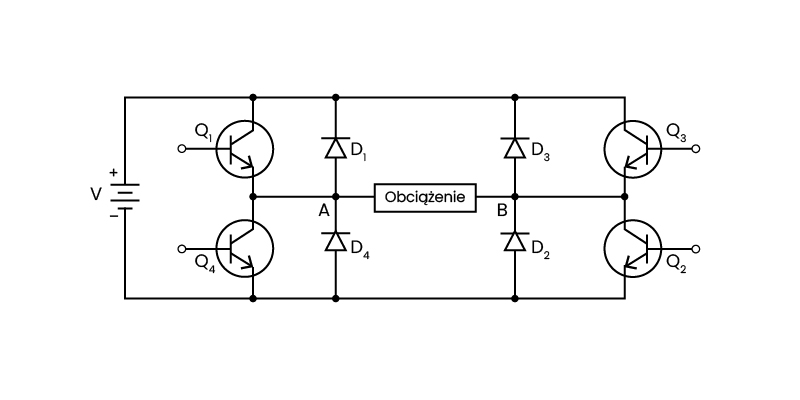

Mostek tranzystorowy falownika (układ H) – sterowanie obciążeniem za pomocą modulacji szerokości impulsu (PWM)

Typy różnicówek stosowanych z falownikami – A, B, F

Wybór odpowiedniego typu RCD to fundament projektu instalacji. Oto szybka ściąga:

• Typ AC: Reaguje tylko na prąd różnicowy sinusoidalnie zmienny. Całkowicie nieprzydatny do współpracy z falownikami. W wielu krajach (np. w Niemczech) wycofywany z użytku nawet w instalacjach domowych.
• Typ A: Reaguje na prąd sinusoidalny oraz tętniący prąd stały. Dopuszczalny przy niektórych prostych, jednofazowych falownikach, pod warunkiem, że producent urządzenia wyraźnie to zaznaczy. Granica „bezpieczeństwa” dla prądu DC to wspomniane 6 mA.
• Typ F: To rozwiązanie „pomiędzy”. Jest odporne na wysokie częstotliwości i prądy różnicowe będące mieszanką wielu częstotliwości. Idealne do jednofazowych napędów (np. w pralkach, pompach ciepła), ale wciąż nie radzi sobie z gładkim prądem DC z instalacji trójfazowych.
• Typ B: Reaguje na prądy AC, pulsujące DC oraz gładkie DC, dzięki temu jest stosowany w instalacjach z urządzeniami energoelektronicznymi, które mogą generować składową stałą – np. falownikami.

Różnicówka typ B jako rekomendowane rozwiązanie dla falowników

W instalacjach z trójfazowymi falownikami (napędy przemysłowe, inwertery fotowoltaiczne) wyłącznik różnicowoprądowy typ B jest wymagany, gdy falownik nie ma RCMU lub producent tak wskazuje.

Dlaczego? Ponieważ tylko typ B posiada drugi, elektroniczny układ pomiarowy, który potrafi wykryć składową stałą bez względu na to, jak bardzo nasycony jest rdzeń magnetyczny. Co więcej, różnicówki typu B mają podniesioną odporność na udary prądowe (np. przy załączaniu filtrów EMC), co eliminuje problem fałszywych zadziałań RCD.

Dobór czułości – 30 mA, 100 mA, czy więcej?

To punkt, w którym najczęściej dochodzi do tarć na linii projektant–wykonawca.

• 30 mA (Ochrona uzupełniająca): Wymagana w obwodach gniazdowych i tam, gdzie istnieje bezpośrednie ryzyko dotyku. W przypadku falowników z długimi, ekranowanymi przewodami silnikowymi, prąd upływu wynikający z pojemności kabla może przekraczać 30 mA już na starcie. Efekt? Nie da się włączyć maszyny.
• 100 mA / 300 mA (Ochrona przeciwpożarowa): Stosowana w obwodach stacjonarnych, gdzie nie ma wymogu ochrony 30 mA. RCD w napędach nie zawsze jest wymagany. W wielu instalacjach napędowych: nie stosuje się RCD w ogóle, gdy spełniony jest warunek samoczynnego wyłączenia przez zabezpieczenie nadprądowe lub prądy upływu są za duże.

Złota zasada: Jeśli musisz użyć RCD 30 mA do falownika, stosuj modele krótkozwłoczne lub selektywne o charakterystyce dedykowanej do napędów (często oznaczane jako B+ lub z dodatkowymi symbolami odporności na prądy pojemnościowe).

Normy i przepisy dotyczące ochrony przy pracy z falownikami

Kluczowym dokumentem w Polsce jest norma PN-HD 60364-4-41, która określa zasady ochrony przeciwporażeniowej. Jednak w kontekście falowników, a zwłaszcza fotowoltaiki, musimy zajrzeć do PN-HD 60364-7-712.

Normy wskazują, że jeśli konstrukcja falownika nie zapewnia separacji galwanicznej między stroną AC i DC, a producent nie deklaruje ograniczenia prądu DC do bezpiecznego poziomu, należy stosować RCD typu B lub inne rozwiązanie zapewniające detekcję składowej stałej (np. RCMU). W praktyce większość nowoczesnych inwerterów beztransformatorowych PV wymaga właśnie takiego zabezpieczenia, chyba że posiadają zintegrowany moduł RCMU (Residual Current Monitoring Unit) o odpowiednich parametrach.

Najczęstsze błędy przy wyborze różnicówki do falownika

Jako elektrycy często spotykamy się z "radosną twórczością" na obiektach. Oto najczęstsze grzechy:

1. Szeregowe łączenie typu A i B: RCD typu A zainstalowany przed falownikiem może zostać oślepiony przez składową DC i przestać spełniać swoją funkcję ochronną.
2. Ignorowanie filtrów EMC: Filtry te odprowadzają zakłócenia do ziemi. W praktyce prądy upływu generowane przez filtry EMC i przewody silnikowe mogą osiągać kilkanaście, a w większych instalacjach nawet kilkadziesiąt miliamperów na jeden falownik.
3. Zbyt długie kable silnikowe: Im dłuższy kabel, tym większa pojemność doziemna i większy prąd upływu. Rozwiązaniem są dławiki wyjściowe lub filtry sinus, ale o tym często zapomina się przy kosztorysie.
4. Błędny dobór znamionowy: Pamiętajmy, że RCD musi mieć prąd znamionowy In większy lub równy maksymalnemu prądowi obciążenia.

Przykłady zastosowań – PV, napędy przemysłowe, pompy

Fotowoltaika (PV)

Inwertery trójfazowe beztransformatorowe. W wielu instalacjach stosuje się typ B o czułości 300 mA jako ochronę przeciwpożarową, jednak coraz częściej producenci falowników dopuszczają również typ A – pod warunkiem zastosowania w falowniku detekcji prądu DC (np. RCMU).

Pompy ciepła

Nowoczesne pompy z inwerterowym sterowaniem sprężarką. Coraz częściej producenci wymagają typu F lub B, by uniknąć awarii elektroniki sterującej.

Wentylacja i HVAC

Duże centrale wentylacyjne z silnikami EC. Często generują one specyficzne widmo zakłóceń, gdzie typ F okazuje się najbardziej ekonomicznym i skutecznym wyborem.

Przemysł

Linie produkcyjne z wieloma falownikami na jednej szynie. Tu kluczowa jest selektywność i stosowanie różnicówek zwłocznych.

Podsumowanie – jaką różnicówkę wybrać do falownika?

Dobór RCD do falownika to nie jest wróżenie z fusów, a czysta inżynieria. Jeśli chcesz mieć pewność, że instalacja jest bezpieczna i nie będzie generować nocnych telefonów od klienta, trzymaj się tych zasad:

1. Zawsze sprawdzaj instrukcję falownika. Producent ma obowiązek określić wymagany typ RCD.
2. Dla układów trójfazowych celuj w typ B. To najpewniejszy sposób wykrycia gładkiego prądu DC, jeśli falownik nie ma wbudowanej detekcji 6 mA DC.
3. Dla układów jednofazowych (pompy, AGD) rozważ typ F. Jest tańszy od B, a znacznie skuteczniejszy od A.
4. Zwracaj uwagę na prąd upływu filtrów EMC. Czasem 30 mA to po prostu za mało i trzeba szukać innych metod ochrony (np. separacji lub wzmocnionego uziemienia).

Pamiętaj, że oszczędność na różnicówce to oszczędność na bezpieczeństwie. Typ B kosztuje więcej, ale jego cena to ułamek kosztów przestoju maszyny czy – co gorsza – tragedii na obiekcie.
