Pomiar instalacji elektrycznej w praktyce – jak wykonać?

Na czym polega pomiar instalacji elektrycznej?

Pomiar instalacji elektrycznej to wysoce sformalizowany i technicznie zaawansowany proces, którego głównym celem jest weryfikacja stanu technicznego układów zasilających, przewodów, aparatury modułowej oraz zabezpieczeń w danym budynku. W praktyce jest to seria specjalistycznych testów i badań, które mają potwierdzić, że instalacja działa poprawnie, a w przypadku awarii (np. zwarcia lub przeciążenia) systemy ochronne zadziałają w ułamku sekundy, odcinając zasilanie.

Kompleksowe sprawdzenie instalacji elektrycznej składa się z dwóch nierozerwalnych etapów. Pierwszym z nich są zawsze oględziny, czyli wizualna weryfikacja poprawności montażu, braku uszkodzeń mechanicznych izolacji, odpowiedniego doboru przekrojów przewodów oraz zgodności ze schematem jednokreskowym. Drugi etap to właściwe pomiary elektryczne wykonywane pod napięciem oraz bez napięcia, przy użyciu skalibrowanych przyrządów. Całość tego procesu pozwala ocenić, czy instalacja spełnia rygorystyczne normy techniczne i czy jej dalsza eksploatacja nie zagraża zdrowiu lub życiu użytkowników oraz nie stwarza ryzyka pożaru.

Dlaczego regularne pomiary są tak ważne?

Wielu właścicieli nieruchomości traktuje prąd jako zjawisko niemal niewidzialne, dopóki w gniazdkach jest napięcie. Jednak z biegiem lat każda instalacja ulega degradacji.

Bezpieczeństwo instalacji zależy od izolacji, która starzeje się pod wpływem temperatury, wilgoci, promieniowania UV (w przypadku instalacji zewnętrznych) oraz naturalnych procesów chemicznych. Ponadto styki w gniazdach i rozdzielnicach mogą z czasem się poluzować, co prowadzi do iskrzenia i drastycznego wzrostu temperatury – najczęstszej przyczyny pożarów w budynkach mieszkalnych.

Regularny przegląd instalacji elektrycznej jest kluczowy z co najmniej trzech powodów:

1. Ochrona życia i zdrowia: Prawidłowo działające wyłączniki różnicowoprądowe (RCD) oraz odpowiednio niska impedancja pętli zwarcia to jedyne elementy, które mogą uratować człowieka przed śmiertelnym porażeniem prądem w przypadku dotknięcia uszkodzonego urządzenia.
2. Ochrona mienia: Awarie instalacji są główną przyczyną pożarów. Pomiary pozwalają wykryć przegrzewające się przewody i usterki izolacji, zanim dojdzie do zapłonu.
3. Kwestie prawne i ubezpieczeniowe: Polskie prawo nakłada obowiązek cyklicznych kontroli. W przypadku pożaru lub porażenia, towarzystwa ubezpieczeniowe w pierwszej kolejności żądają okazania aktualnego protokołu z pomiarów. Brak tego dokumentu to niemal pewna odmowa wypłaty odszkodowania, a w skrajnych przypadkach – odpowiedzialność karna dla właściciela lub zarządcy obiektu.

Jakie pomiary wykonuje się w instalacjach elektrycznych?

Aby zagwarantować pełne bezpieczeństwo, pomiarowiec musi przeprowadzić szereg zróżnicowanych testów. Zalicza się do nich przede wszystkim pomiary ochronne, które weryfikują skuteczność samoczynnego wyłączenia zasilania (SWZ). Do najważniejszych z nich należą:

• Pomiary rezystancji izolacji: To jedno z najważniejszych badań, wykonywane przy odłączonym napięciu zasilania. Polega na podaniu na przewody wysokiego napięcia stałego (najczęściej 500 V lub 1000 V dla instalacji niskiego napięcia) i sprawdzeniu, czy prąd nie "ucieka" pomiędzy żyłami roboczymi a przewodem ochronnym. Zgodnie z normami, dla instalacji 230/400V rezystancja izolacji nie może być mniejsza niż 1 MΩ (megaom), choć w nowych instalacjach wyniki rzędu kilkuset megaomów są standardem.
• Pomiar impedancji pętli zwarcia: Wykonywany pod napięciem. Miernik symuluje zwarcie w obwodzie i mierzy opór całego toru prądowego (od transformatora, przez linie przesyłowe, zabezpieczenia, aż po gniazdko w domu). Na podstawie tego pomiaru oblicza się przewidywany prąd zwarciowy. Musi on być na tyle duży, aby zabezpieczenie (np. wyłącznik nadmiarowo-prądowy B16) zadziałało w czasie krótszym niż 0,4 sekundy.
• Badanie wyłączników różnicowoprądowych (RCD): Test weryfikuje, przy jakim prądzie upływowym (tzw. prądzie różnicowym) oraz w jakim czasie wyłącznik odetnie zasilanie. Standardowy wyłącznik o czułości 30 mA powinien zadziałać przy prądzie z przedziału 15-30 mA, a czas jego wyłączenia nie może przekroczyć 300 milisekund (w praktyce jest to zazwyczaj poniżej 30 ms).

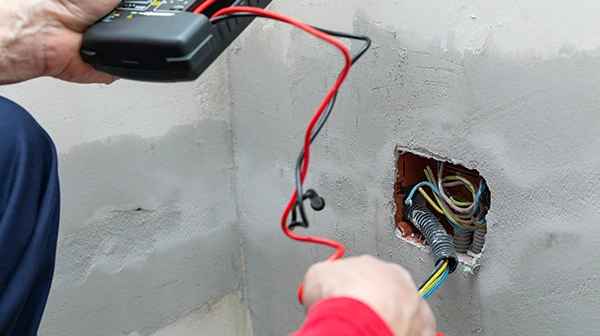

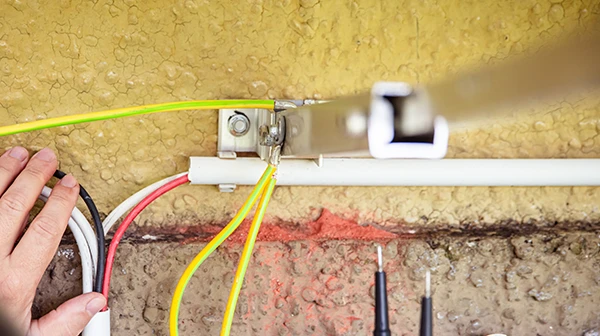

• Sprawdzenie ciągłości przewodów ochronnych (PE) i połączeń wyrównawczych: Wykonuje się je prądem o natężeniu minimum 200 mA. Badanie ma na celu upewnienie się, że przewód uziemiający na całej swojej długości ma odpowiednio niską rezystancję i nigdzie nie jest przerwany.
• Pomiar rezystancji uziemienia: Kluczowy dla instalacji odgromowych oraz prawidłowego działania ochrony przeciwporażeniowej. Wymaga użycia dodatkowych sond wbijanych w grunt lub cęgów.

Jak przygotować się do pomiaru instalacji krok po kroku

Osoby zastanawiające się, jak wykonać pomiar instalacji lub jak przygotować swój dom na wizytę elektryka, powinny mieć świadomość, że proces ten wymaga odpowiedniej koordynacji. Aby pomiary przebiegły sprawnie i bez ryzyka uszkodzenia sprzętu domowego, należy wykonać następujące kroki:

1. Zapewnienie dostępu: Elektryk musi mieć swobodny dostęp do rozdzielnicy głównej (tablicy z bezpiecznikami), wszystkich gniazdek wtykowych, wypustów oświetleniowych, a także do uziomów i złącz kontrolnych (jeśli obiekt posiada instalację odgromową).
2. Odłączenie czułego sprzętu elektronicznego: Jest to krok absolutnie krytyczny przed wykonaniem pomiaru rezystancji izolacji. Ponieważ w trakcie tego testu na instalację podawane jest napięcie rzędu 500 V lub 1000 V, wszystkie urządzenia podłączone do sieci (telewizory, komputery, ładowarki, sprzęt AGD/RTV, a także elementy inteligentnego domu i ograniczniki przepięć) muszą zostać fizycznie odłączone od gniazd. Pozostawienie ich w sieci skutkuje fałszywymi wynikami pomiaru, a co gorsza – może doprowadzić do trwałego spalenia elektroniki.
3. Udostępnienie dokumentacji: Jeśli posiadamy projekt instalacji elektrycznej, schemat jednokreskowy rozdzielnicy lub poprzedni protokół z pomiarów elektrycznych, należy udostępnić je pomiarowcowi. Pozwoli to na szybką identyfikację obwodów i porównanie wyników z lat ubiegłych, co jest kluczowe dla oceny tempa degradacji instalacji.
4. Zaplanowanie przerw w zasilaniu: Badania takie jak pomiar impedancji pętli zwarcia wykonuje się pod napięciem, jednak testowanie wyłączników RCD powoduje celowe wyzwalanie zabezpieczeń i chwilowe zaniki prądu. Z kolei pomiary izolacji wymagają całkowitego odłączenia zasilania na danym obwodzie. Warto przygotować się na to, że przez kilka godzin w domu nie będzie stabilnego zasilania.

Jakie przyrządy i urządzenia są potrzebne do pomiarów?

Profesjonalne pomiary elektryczne nie mogą być wykonane za pomocą zwykłego multimetru ze sklepu budowlanego. Wymagają one zaawansowanych, specjalistycznych urządzeń pomiarowych, które gwarantują wysoką precyzję, powtarzalność wyników oraz bezpieczeństwo samego operatora.

Obecnie standardem w branży są tzw. wielofunkcyjne mierniki parametrów instalacji elektrycznych (kombajny pomiarowe). Umożliwiają one wykonanie większości niezbędnych testów (impedancja, RCD, izolacja, ciągłość) za pomocą jednego urządzenia. Do najpopularniejszych i najbardziej renomowanych producentów takiego sprzętu należą m.in. polski Sonel, a także Fluke, Megger czy Metrel.

Oprócz miernika wielofunkcyjnego, do specyficznych zastosowań używa się dedykowanych megaomomierzy (do bardzo dokładnych badań izolacji kabli energetycznych), mierników cęgowych, czy luksmetrów (jeśli pomiary obejmują również natężenie oświetlenia np. w miejscach pracy).

Kluczowa zasada: Każdy miernik używany do sporządzania oficjalnej dokumentacji musi posiadać aktualne świadectwo wzorcowania (kalibracji). Jest to dokument wydawany przez akredytowane laboratorium, który potwierdza, że przyrząd mierzy z dokładnością deklarowaną przez producenta i mieści się w dopuszczalnych granicach błędu. Protokół wykonany miernikiem bez ważnego wzorcowania jest nieważny z punktu widzenia prawa.

Normy i przepisy dotyczące pomiarów elektrycznych

Wykonywanie pomiarów nie jest czynnością dobrowolną, lecz ściśle regulowaną przez prawo. Podstawowym aktem prawnym w Polsce nakładającym obowiązek badań jest Ustawa Prawo Budowlane. Zgodnie z art. 62 ust. 1 pkt 2, obiekty budowlane powinny być poddawane kontroli okresowej, co najmniej raz na 5 lat. Kontrola ta obejmuje sprawdzenie stanu technicznego i przydatności do użytkowania obiektu budowlanego, estetyki obiektu oraz jego otoczenia, a także badanie instalacji elektrycznej i piorunochronnej w zakresie stanu sprawności połączeń, osprzętu, zabezpieczeń i środków ochrony od porażeń, oporności izolacji przewodów oraz uziemień instalacji i aparatów.

Z kolei wytyczne techniczne, mówiące o tym, jak wykonać pomiar instalacji i jakie wartości są dopuszczalne, znajdują się w wieloarkuszowej normie PN-HD 60364 (szczególnie w arkuszu 6: Instalacje elektryczne niskiego napięcia - Część 6: Sprawdzanie).

Warto pamiętać, że okres 5 lat to wymóg ogólny dla standardowych warunków środowiskowych (np. w pokojach mieszkalnych czy biurach). Przepisy prawa pracy oraz specyficzne normy branżowe mogą wymagać częstszych kontroli – np. co roku dla pomieszczeń o dużym zagrożeniu pożarowym, placów budowy, terenów otwartych, czy pomieszczeń bardzo wilgotnych (jak pralnie przemysłowe).

Kto może wykonać pomiar instalacji elektrycznej?

Ze względu na to, że sprawdzenie instalacji elektrycznej bezpośrednio dotyczy bezpieczeństwa ludzkiego życia, nie może go wykonać osoba bez odpowiednich uprawnień. Zgodnie z obowiązującymi przepisami, aby móc legalnie przeprowadzić pomiary i sporządzić z nich ważny dokument, należy posiadać ważne Świadectwo Kwalifikacyjne Stowarzyszenia Elektryków Polskich (tzw. uprawnienia SEP) w grupie G1.

Aby proces był całkowicie zgodny z literą prawa, potrzebne są dwa rodzaje uprawnień:

• Uprawnienia typu E (Eksploatacja): Z odpowiednim punktem zezwalającym na wykonywanie prac kontrolno-pomiarowych. Osoba z takimi uprawnieniami ma wiedzę i prawo do fizycznego operowania miernikiem pod napięciem.
• Uprawnienia typu D (Dozór): Z punktem zezwalającym na ocenę prac kontrolno-pomiarowych. Osoba z uprawnieniami D weryfikuje uzyskane wyniki, ocenia ich zgodność z normami i podpisuje ostateczny dokument.

Często jeden doświadczony elektryk posiada jednocześnie ważne świadectwa "E" i "D", co pozwala mu samodzielnie przeprowadzić badanie i wystawić odpowiedni certyfikat. Wynikiem pracy elektryka jest protokół z pomiarów elektrycznych. Jest to oficjalny dokument, który musi zawierać m.in.: datę pomiarów, dane zleceniodawcy i obiektu, szkice rozmieszczenia punktów pomiarowych, zestawienie wyników w formie tabelarycznej, użyte przyrządy pomiarowe (wraz z numerami świadectw wzorcowania), a co najważniejsze – jednoznaczne wnioski końcowe stwierdzające, czy instalacja nadaje się do dalszej, bezpiecznej eksploatacji.

Podsumowanie – kontrola instalacji to podstawa bezpieczeństwa

Właściwie wykonany pomiar instalacji elektrycznej to znacznie więcej niż tylko biurokratyczny obowiązek. To jedyna w 100% pewna, obiektywna i inżynierska metoda na sprawdzenie, czy domowa lub firmowa sieć elektroenergetyczna nie stanowi śmiertelnego zagrożenia. Regularne przeprowadzanie wnikliwych badań izolacji, analizowanie czasów zadziałania wyłączników różnicowoprądowych i kontrolowanie uziemień to inwestycja w bezwzględne bezpieczeństwo instalacji, zdrowie domowników i nienaruszalność mienia. Pamiętajmy, że instalacja elektryczna pracuje dla nas 24 godziny na dobę, 7 dni w tygodniu. Zapewnienie jej profesjonalnego przeglądu raz na pięć lat to absolutne minimum, o którym żaden odpowiedzialny właściciel nie powinien zapominać. Wykwalifikowany specjalista wyposażony w odpowiedni sprzęt szybko i sprawnie wychwyci wszelkie anomalie, dając nam spokój ducha i gwarancję niezawodności na kolejne lata.
