Oznaczenia rezystorów

Rezystory są oznaczane za pomocą kodów paskowych oraz alfanumerycznych, które informują o ich wartości rezystancji, tolerancji i innych parametrach. Znajomość tych oznaczeń jest kluczowa dla prawidłowego projektowania i serwisowania układów elektronicznych.

Kod paskowy rezystorów przewlekanych

Tradycyjne rezystory przewlekane są oznaczane za pomocą kolorowych pasków naniesionych na ich powierzchnię. Liczba pasków może wynosić od trzech do sześciu, a każdy kolor odpowiada konkretnej wartości liczbowej lub funkcji:

• Pierwszy i drugi pasek reprezentuje cyfry znaczące wartości rezystancji.
• Trzeci pasek pełni rolę mnożnika, wskazując, przez jaką potęgę dziesięciu należy pomnożyć uzyskaną wcześniej liczbę. I czwarty dla rezytstorów o 4 paskach
• Czwarty pasek określa tolerancję rezystora, czyli dopuszczalne odchylenie od nominalnej wartości rezystancji. Mnożnik dla rezystorów o 6 paskach
• Piąty pasek określa tolerancję
• Szósty pasek określa współczynnik temperaturowy

W przypadku rezystorów precyzyjnych mogą występować dodatkowe paski informujące o temperaturowym współczynniku rezystancji.

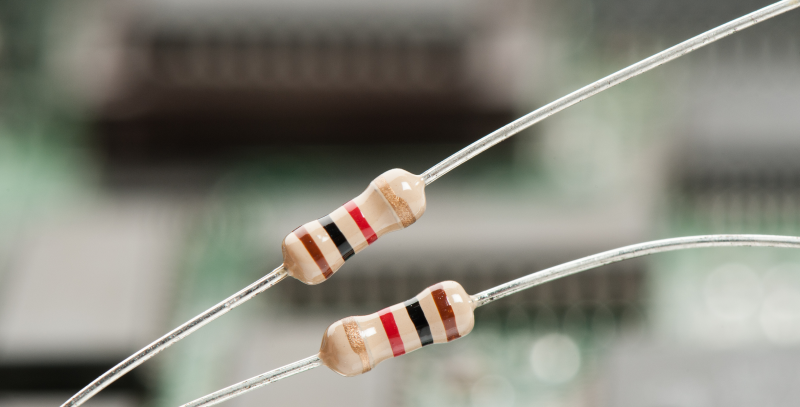

Przykład rezystora z kodem paskowym (oznaczenia rezystorów kolory)

Oznaczenia rezystorów SMD

Rezystory montowane powierzchniowo (SMD) ze względu na swoje niewielkie rozmiary nie mogą być oznaczane kodem paskowym. Zamiast tego stosuje się kody alfanumeryczne:

• Kod trzycyfrowy: pierwsze dwie cyfry to wartości znaczące, a trzecia cyfra to mnożnik (liczba zer do dodania). Na przykład oznaczenie "472" oznacza 4,7 kΩ (47 z jednym zerem).
• Kod czterocyfrowy: dwie pierwsze cyfry to wartości znaczące, trzecia i czwarta to mnożnik. Na przykład "1001" oznacza 1 kΩ (100 z jednym zerem).
• Kod z literą "R": litera "R" zastępuje przecinek dziesiętny. Na przykład "4R7" oznacza 4,7 Ω. Lub kreska pod kodem gdy nie ma wystarczająco miejsca na literę R

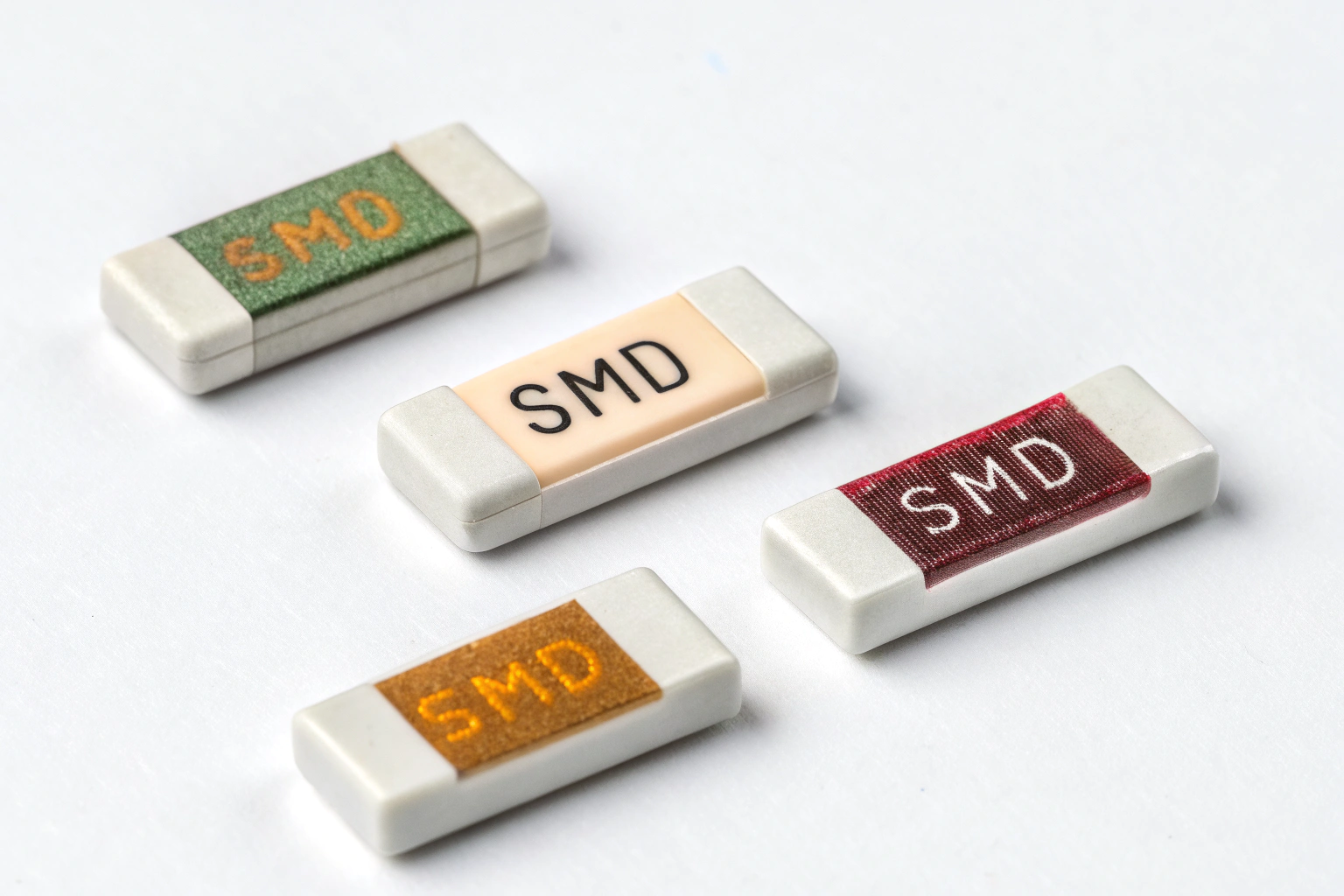

Oznaczenia rezystorów SMD – trzy- i czterocyfrowe symbole

Standardy oznaczeń rezystorów

Istnieją różne standardy określające sposób oznaczania rezystorów:

• IEC 60062: międzynarodowy standard definiujący oznaczenia wartości rezystancji i tolerancji za pomocą kodów literowo-cyfrowych.
• MIL-STD-199: amerykański standard wojskowy określający metody kodowania wartości rezystorów, często stosowany w aplikacjach militarnych.

Znajomość tych standardów jest istotna przy pracy z komponentami pochodzącymi od różnych producentów i stosowanych w różnych regionach.

Interpretacja kodów kolorystycznych

Kolory na rezystorach przewlekanych odpowiadają konkretnym wartościom:

• Czarny: 0
• Brązowy: 1
• ● Czerwony: 2
• ● Pomarańczowy: 3
• ● Żółty: 4
• ● Zielony: 5
• ● Niebieski: 6
• ● Fioletowy: 7
• ● Szary: 8
• ● Biały: 9

Kolory mnożników i tolerancji mają dodatkowe znaczenia, na przykład:

• Złoty: mnożnik x0,1; tolerancja ±5%
• Srebrny: mnożnik x0,01; tolerancja ±10%

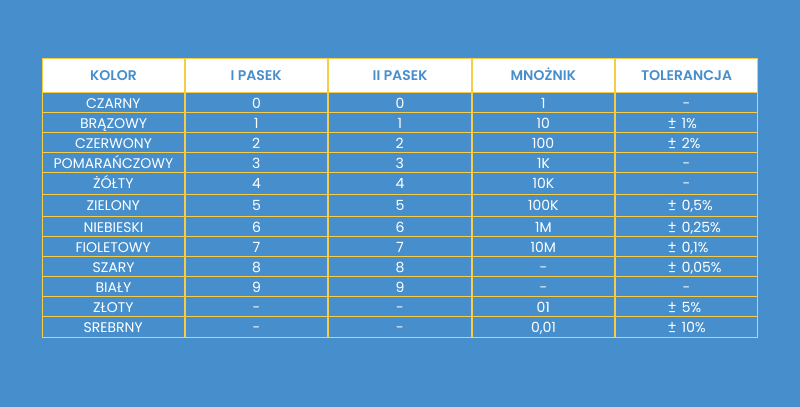

Tabela kodu paskowego – oznaczenia kolorystyczne rezystorów

Praktyczne wskazówki dotyczące odczytu oznaczeń

• ● Zawsze zaczynaj od strony, gdzie paski są bliżej końca rezystora – ułatwi to poprawne odczytanie wartości, ponieważ kod paskowy jest asymetryczny.
• ● Jeśli nie jesteś pewien, skorzystaj z miernika – multimetr pozwala szybko zweryfikować rzeczywistą wartość rezystancji.
• ● Zachowuj ostrożność przy starych rezystorach – w przypadku oznaczeń starych rezystorów, kolory mogą być wyblakłe, a normy mogły się różnić.

Statystyka:

Według danych z opracowania IEEE (2023), ponad 70% błędów montażowych w elektronice amatorskiej wynika z błędnego odczytu oznaczeń komponentów pasywnych, głównie rezystorów.

Zrozumienie oznaczeń rezystorów – zarówno paskowych, jak i SMD – to absolutna podstawa w pracy z elektroniką. Bez tej wiedzy nietrudno o błędne dobranie wartości i poważne uszkodzenia układów. Kluczowe jest nie tylko rozpoznawanie kodów, ale też świadomość norm, różnic między typami rezystorów i warunków, w jakich mogą pracować.
