Oscyloskop: Od podstaw analogowych do zaawansowanych zastosowań cyfrowych

Oscyloskop jest niezastąpionym narzędziem pomiarowym w dziedzinie elektroniki, oferującym unikalne możliwości wizualizacji i analizy sygnałów elektrycznych. W przeciwieństwie do multimetrów, które dostarczają statycznych wartości liczbowych, oscyloskop pozwala obserwować, jak napięcie zmienia się w czasie, ujawniając kluczowe informacje o zachowaniu obwodu.

To dynamiczne przedstawienie sprawia, że jest on niezbędny dla inżynierów, techników i badaczy, umożliwiając precyzyjne badanie i analizę sygnałów sterujących różnymi urządzeniami elektromechanicznymi i systemami elektronicznymi.

Jakie funkcje ma oscyloskop?

Podstawową funkcją oscyloskopu jest pomiar napięcia w funkcji czasu. Jednak jego wszechstronność wykracza daleko poza to. Za pomocą odpowiednich technik i akcesoriów, oscyloskop może być traktowany jako precyzyjne źródło pomiarów wszelkich wartości elektrycznych.

Możliwe jest mierzenie wszystkiego, co jest związane z ładunkiem elektrycznym lub prądem, zarówno stałym, zmiennym, jak i okresowym. Na przykład, natężenie prądu można zmierzyć pośrednio, mierząc spadek napięcia na rezystorze bocznikowym i stosując prawo Ohma.

Niemniej jednak istotne jest zrozumienie, że oscyloskop nie mierzy bezpośrednio parametrów takich jak rezystancja, indukcyjność czy pojemność; do tego celu lepiej sprawdzają się multimetry lub inne specjalistyczne przyrządy. Ta zdolność do wizualizacji dynamicznych zmian, a nie tylko statycznych wartości, jest tym, co czyni oscyloskop narzędziem o niezrównanej wartości w diagnostyce i projektowaniu systemów elektronicznych.

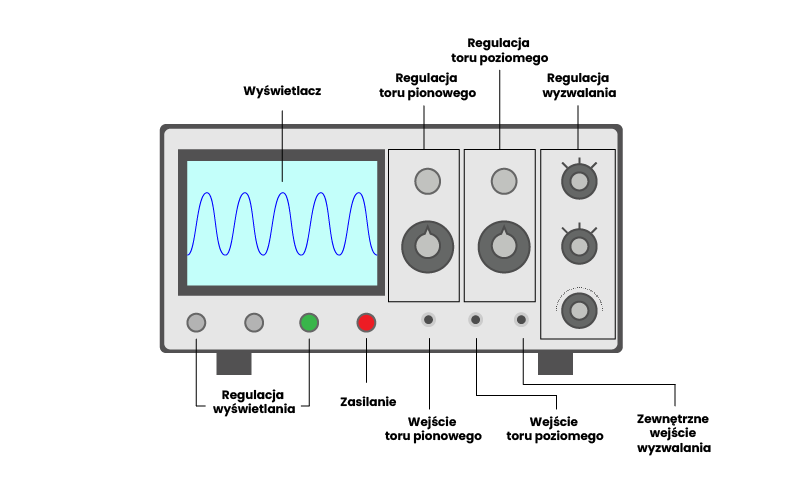

Serce oscyloskopu analogowego. Jak powstaje obraz?

Zrozumienie działania oscyloskopu analogowego jest kluczowe dla pojęcia idei pracy oscyloskopu w ogóle, niezależnie od jego ewolucji w kierunku technologii cyfrowych. To właśnie w prostocie i bezpośredniości analogowego wyświetlania tkwi sedno wizualizacji sygnałów elektrycznych.

Historia i ewolucja: od lampy Brauna do kineskopu

Podróż oscyloskopu rozpoczęła się w 1897 roku, kiedy niemiecki fizyk Karl Ferdinand Braun zaprojektował pierwszą lampę katodową (CRT), często nazywaną rurką Brauna.

Ten przełomowy wynalazek położył podwaliny pod wizualizację sygnałów elektrycznych, umożliwiając przekształcenie niewidzialnych zjawisk w obserwowalne kształty fal. Przez wiele dziesięcioleci lampa katodowa pozostawała podstawową technologią wyświetlania obrazów, znajdując zastosowanie nie tylko w oscyloskopach, ale także w telewizorach i wczesnych komputerach jako forma pamięci masowej lub prymitywnych wyświetlaczy monochromatycznych.

Różnica pomiędzy lampami CRT w oscyloskopach a w telewizorach

Kluczową różnicą między lampami CRT stosowanymi w oscyloskopach a tymi w telewizorach był mechanizm odchylania wiązki elektronów. Podczas gdy telewizory zazwyczaj wykorzystywały odchylanie magnetyczne do skanowania obrazu, oscyloskopy analogowe opierały się na odchylaniu elektrostatycznym.

Ta metoda, polegająca na zastosowaniu pól elektrycznych do sterowania wiązką, pozwalała na uzyskanie znacznie wyższych częstotliwości pracy, co było niezbędne do dokładnego odwzorowania szybko zmieniających się sygnałów elektrycznych. Wybór odchylania elektrostatycznego był świadomą decyzją projektową, która zadecydowała o zdolności oscyloskopu do precyzyjnego i szybkiego reagowania na dynamikę sygnału, co stanowiło fundament dla wszystkich późniejszych innowacji w wizualizacji sygnałów.

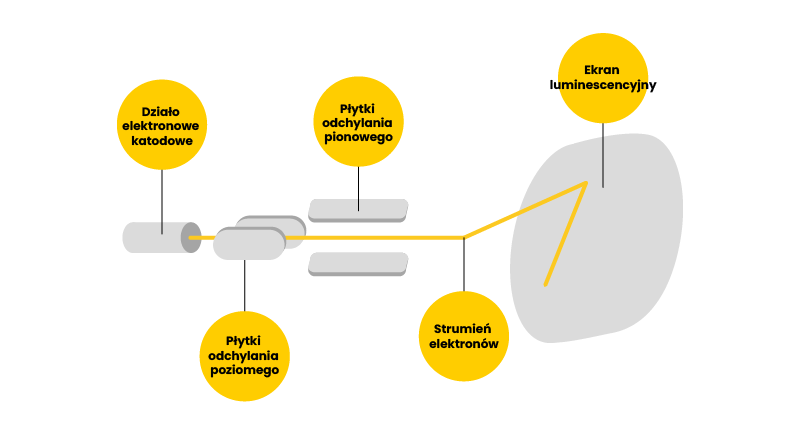

Działo elektronowe i system odchylania. Wizualizacja sygnału

Proces tworzenia obrazu na ekranie oscyloskopu analogowego jest fascynującym połączeniem fizyki i inżynierii. Rozpoczyna się on w dziale elektronowym, które jest sercem lampy katodowej.

Działo to składa się z podgrzewanej katody, która emituje strumień elektronów. Wokół katody znajduje się cylinder Wehnelta (siatka sterująca), który reguluje intensywność (jasność) wiązki elektronów, kontrolując liczbę elektronów docierających do ekranu.

Następnie, szereg anod przyspieszających skupia i przyspiesza ten strumień elektronów, formując go w cienką, precyzyjną wiązkę skierowaną w stronę ekranu.

Po opuszczeniu działa elektronowego, skupiona wiązka przechodzi przez dwie pary prostopadłych płytek odchylających, które są kluczowe dla wizualizacji sygnału:

• Płytki odchylania pionowego (Y): Mierzony sygnał wejściowy (napięcie) jest przykładany do tych płytek. Zmieniające się napięcie sygnału tworzy zmienne pole elektryczne między płytkami, powodując odchylenie wiązki elektronów w pionie. Wielkość tego odchylenia jest wprost proporcjonalna do chwilowej wartości napięcia wejściowego.
• Płytki odchylania poziomego (X): Te płytki są połączone z generatorem podstawy czasu.

Generator podstawy czasu jest niezwykle istotnym elementem, który wytwarza specjalne napięcie o kształcie piłokształtnym. To napięcie liniowo narasta, co powoduje, że wiązka elektronów przesuwa się poziomo po ekranie od lewej do prawej ze stałą prędkością. Gdy wiązka osiągnie prawą krawędź ekranu, napięcie piłokształtne gwałtownie spada do wartości początkowej, szybko przenosząc wiązkę z powrotem na lewą stronę (tzw. powrót lub flyback, który jest zazwyczaj wygaszany, aby nie był widoczny).

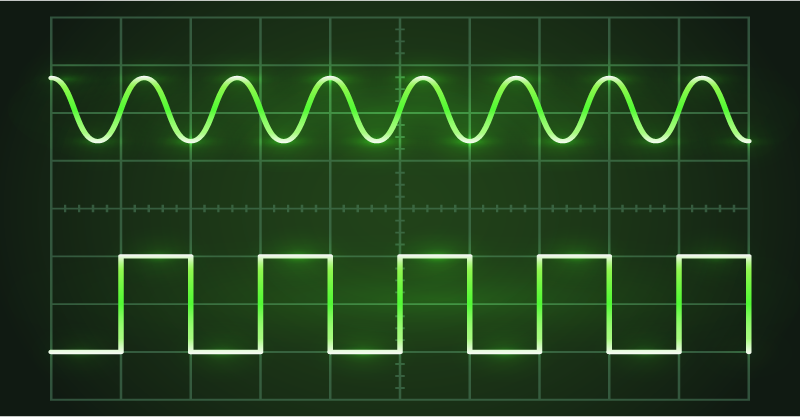

Jak wygląda wizualizacja sygnału w oscyloskopie?

Magia wizualizacji następuje, gdy sygnał wejściowy (odpowiadający za odchylenie pionowe) i napięcie piłokształtne (odpowiadające za odchylenie poziome) są przykładane jednocześnie.

Gdy wiązka elektronów przesuwa się poziomo po ekranie dzięki podstawie czasu, jest ona jednocześnie odchylana pionowo przez sygnał wejściowy. Ten połączony ruch sprawia, że wiązka wykreśla kształt fali sygnału wejściowego na ekranie. Sam ekran pokryty jest luminoforem – substancją fotoluminescencyjną. Gdy elektrony uderzają w luminofor, ten zaczyna świecić, tworząc świecącą plamkę, która rysuje przebieg sygnału.

Luminofor utrzymuje swój blask przez krótki czas (tzw. poświata), co w połączeniu z bezwładnością ludzkiego oka pozwala na percepcję ciągłej linii, nawet jeśli jest ona rysowana przez pojedynczą, szybko poruszającą się plamkę.

Bezpośrednie, ciągłe oddziaływanie wiązki elektronów z sygnałem wejściowym i płytkami odchylającymi jest esencją działania oscyloskopu analogowego. To bezpośrednie przetwarzanie sygnału oznacza, że oscyloskopy analogowe wyświetlają sygnały w prawdziwym czasie rzeczywistym, zapewniając natychmiastową wizualną informację zwrotną i niezrównaną wierność sygnału, szczególnie dla szybko zmieniających się lub subtelnych detali przebiegu.

Brak opóźnień wynikających z digitalizacji pozwala na realistyczne odwzorowanie sygnału. Jednak ta bezpośredniość wiąże się również z fundamentalnym ograniczeniem: bez specjalistycznych lamp pamiętających (storage CRTs), ślad znika, gdy tylko wiązka elektronów przejdzie dalej.

Oznacza to, że oscyloskopy analogowe fundamentalnie wymagają sygnałów powtarzalnych, aby wyświetlić stabilny, ciągły obraz, który ludzkie oko może postrzegać.

Zrozumienie tej podstawowej zasady wyświetlania w czasie rzeczywistym stanowi bezpośrednie tło dla późniejszego rozwoju oscyloskopów cyfrowych, które zostały stworzone w celu przezwyciężenia ograniczeń pamięci i analizy sygnałów jednorazowych w modelach analogowych.

Synchronizacja obrazu. Klucz do stabilności oscyloskopów

Aby powtarzalny sygnał pojawił się na ekranie oscyloskopu w sposób stabilny i nieruchomy, każde poziome przemiatanie wiązki elektronów musi rozpoczynać się dokładnie w tym samym punkcie przebiegu sygnału wejściowego. Tę kluczową funkcję pełni system wyzwalania. Bez odpowiedniego wyzwalania, powtarzalne sygnały pojawiałyby się jako chaotyczna, niemożliwa do odczytania smuga, co uniemożliwiłoby jakąkolwiek analizę.

Układ wyzwalania stale monitoruje sygnał wejściowy i wykrywa określony, wstępnie zdefiniowany warunek – zazwyczaj jest to narastające lub opadające zbocze sygnału, które przekracza określony poziom napięcia (tzw. poziom wyzwalania). Gdy ten warunek zostanie spełniony, układ wyzwalania inicjuje poziome przemiatanie (podstawę czasu).

Dzięki temu, za każdym razem, gdy osiągnięty zostanie specyficzny punkt sygnału, rozpoczyna się nowe przemiatanie, co powoduje, że przebieg jest rysowany w dokładnie tej samej pozycji na ekranie, dając stabilny, zamrożony obraz.

Oscyloskopy analogowe zazwyczaj oferują podstawowe tryby wyzwalania:

• Normalny (Normal): W tym trybie przemiatanie odbywa się tylko wtedy, gdy spełniony jest warunek wyzwalania. Jeśli warunek nie zostanie spełniony, ekran pozostaje pusty.
• Automatyczny (Auto): Podstawa czasu pracuje w sposób ciągły, nawet w przypadku braku sygnału wyzwalającego. Jeśli nie ma sygnału wejściowego, na ekranie wyświetlana jest pozioma linia. Tryb ten jest przydatny do wstępnego ustawiania i ogólnego podglądu sygnału.
• Jednorazowy (Single): Ten tryb pozwala oscyloskopowi na jednokrotne zarejestrowanie sygnału, po czym akwizycja zostaje zatrzymana. Jest to szczególnie użyteczne do przechwytywania pojedynczych, niepowtarzalnych zdarzeń lub zjawisk przejściowych, które w innym przypadku byłyby trudne do zaobserwowania. Należy jednak pamiętać, że standardowe oscyloskopy analogowe miały ograniczone możliwości w zakresie sygnałów jednorazowych ze względu na brak pamięci, co częściowo rozwiązano poprzez rozwój lamp pamiętających (storage CRTs).

System wyzwalania działa jak migawka dla dynamicznych sygnałów. Jest to kluczowy mechanizm, który przekształca ciągły, potencjalnie chaotyczny sygnał elektryczny w zrozumiałą, stabilną wizualną reprezentację. Bez tego, szybki ruch wiązki elektronów stworzyłby jedynie nieczytelną plamę, zwłaszcza dla sygnałów powtarzalnych.

To fundamentalne zrozumienie wyzwalania jest niezbędne do opanowania analizy sygnałów na oscyloskopie, niezależnie od tego, czy jest to urządzenie analogowe, czy cyfrowe, ponieważ to właśnie ono umożliwia skupioną obserwację kształtu fali i jej zmian w czasie.

Era cyfrowa: nowe możliwości i precyzja

Rozwój technologii cyfrowych zrewolucjonizował świat oscyloskopów, otwierając drzwi do możliwości, które były niedostępne dla ich analogowych poprzedników. Przejście to było podyktowane potrzebą przezwyciężenia ograniczeń związanych z przechowywaniem i analizą sygnałów jednorazowych oraz zwiększenia precyzji pomiarów.

Przejście na cyfrowe. Próbkowanie i pamięć

Ograniczenia oscyloskopów analogowych, zwłaszcza ich niezdolność do przechowywania przebiegów i efektywnej analizy zdarzeń niepowtarzalnych, stały się siłą napędową rozwoju oscyloskopów cyfrowych (DSO – Digital Storage Oscilloscopes) w latach 70. i 80. XX wieku.

Ten przełom stał się możliwy dzięki szybkiemu postępowi w technologii mikroprocesorowej i technikach cyfrowego przetwarzania sygnałów.

Kluczowa różnica w sposobie przetwarzania sygnałów leży w digitalizacji. Zamiast bezpośredniego odchylania wiązki elektronów, oscyloskop cyfrowy najpierw konwertuje przychodzący sygnał analogowy na dane cyfrowe.

Odbywa się to za pomocą przetwornika analogowo-cyfrowego (ADC), który próbkuje sygnał wejściowy w dyskretnych punktach czasu, mierząc jego napięcie w regularnych odstępach.

Częstotliwość próbkowania (wyrażana w próbkach na sekundę, Sa/s) jest krytycznym parametrem, który określa, jak często ADC pobiera te pomiary. Wystarczająco wysoka częstotliwość próbkowania jest niezbędna do dokładnego uchwycenia szczegółów sygnału i zapobiegania aliasingowi – zjawisku, w którym składowe o wysokiej częstotliwości są błędnie interpretowane jako niższe częstotliwości z powodu zbyt niskiego próbkowania.

Zgodnie z twierdzeniem Nyquista, częstotliwość próbkowania musi być co najmniej dwukrotnie większa niż najwyższa składowa częstotliwości sygnału, aby zapewnić jego wierne odwzorowanie.

Po digitalizacji próbki te są przechowywane w wewnętrznej pamięci oscyloskopu. Ta pamięć stanowi rewolucyjną zmianę, umożliwiając:

• Długotrwałą akwizycję danych: Możliwość przechwytywania i analizowania długich sekwencji sygnałów.
• Analizę sygnałów niepowtarzalnych: Co najważniejsze, pojedyncze zdarzenia (tzw. single-shot events) lub zjawiska przejściowe mogą być przechwycone i utrzymane na ekranie w celu szczegółowej analizy, co stanowi znaczną poprawę w stosunku do modeli analogowych.
• Podgląd przed wyzwoleniem (pre-trigger viewing): Zdolność do zobaczenia, co wydarzyło się przed zdarzeniem wyzwalającym, jest nieoceniona w diagnostyce sporadycznych usterek.

Ta zdolność do digitalizacji i przechowywania sygnałów jest fundamentalnym krokiem w przezwyciężaniu ograniczeń analogowych. Pozwala na analizę sygnałów, które są zbyt szybkie, zbyt wolne, lub występują zbyt rzadko, aby mogły być skutecznie obserwowane na oscyloskopie analogowym.

Dzięki temu oscyloskopy cyfrowe stały się narzędziami o znacznie większej wszechstronności i precyzji, umożliwiając inżynierom i badaczom głębsze zrozumienie złożonych zjawisk elektrycznych.

Zaawansowane funkcje przetwarzania sygnału w oscyloskopach cyfrowych

Oscyloskopy cyfrowe, dzięki wbudowanym procesorom i pamięci, wykraczają daleko poza samo wyświetlanie przebiegów. Stały się one potężnymi narzędziami analitycznymi, zdolnymi do zaawansowanego przetwarzania sygnałów, co znacząco zwiększa ich użyteczność w diagnostyce i projektowaniu.

Kluczową rolę odgrywa tu Cyfrowe Przetwarzanie Sygnału (DSP – Digital Signal Processing). Współczesne oscyloskopy wykorzystują algorytmy DSP do realizacji funkcji takich jak interpolacja (np. (sin x)/x, która łączy próbki w ciągły przebieg), filtracja (eliminacja szumów i zakłóceń) oraz analiza częstotliwościowa sygnałów.

Przetwarzanie sygnałów za pomocą algorytmów DSP pozwala na precyzyjną rekonstrukcję sygnału, nawet w przypadku niskich częstotliwości próbkowania, oraz na eliminację niepożądanych zakłóceń.

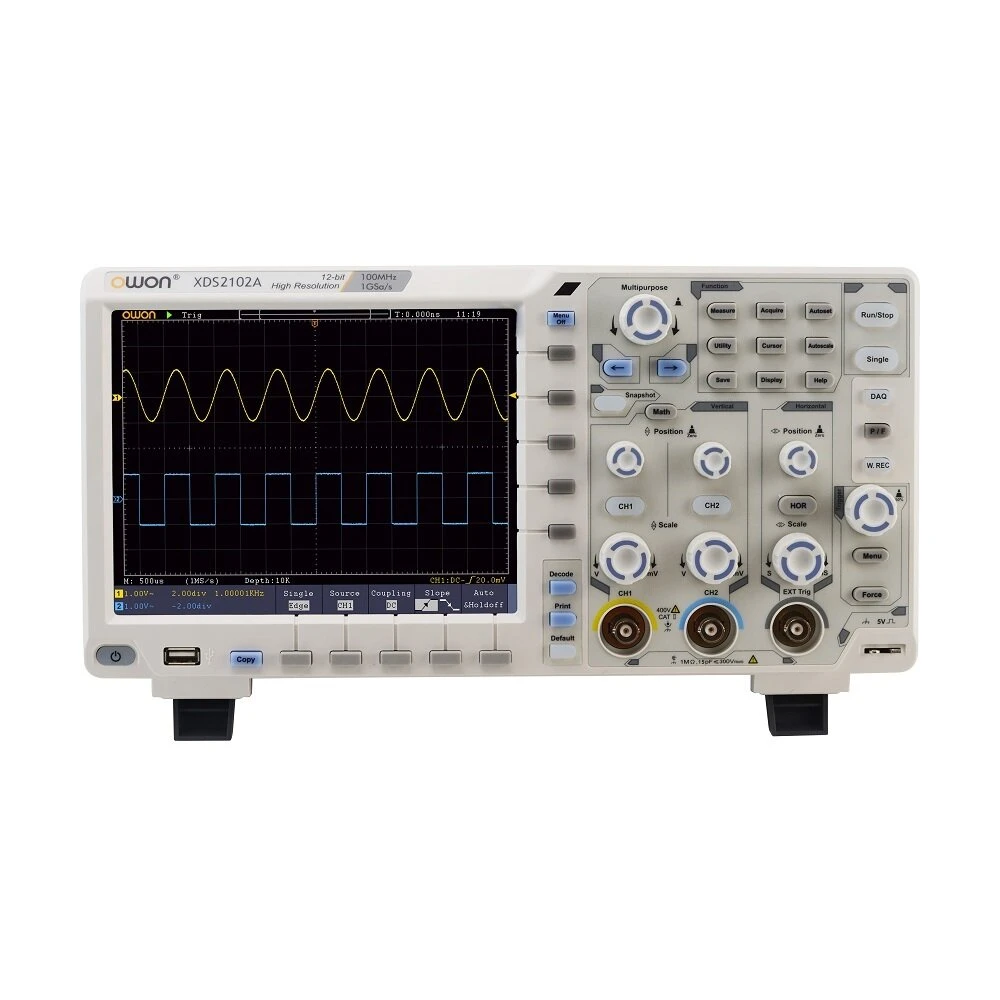

Oscyloskop cyfrowy Owon XDS2102A 2x100MHz 12BIT

Oscyloskopy cyfrowe oferują również bogaty zestaw funkcji matematycznych, które umożliwiają użytkownikom wykonywanie operacji na przebiegach. Należą do nich dodawanie, odejmowanie, mnożenie, a także zaawansowane analizy, takie jak Szybka Transformata Fouriera (FFT). FFT przekształca sygnał z domeny czasu do domeny częstotliwości, co pozwala na analizę widma sygnału, identyfikację harmonicznych i wykrywanie zakłóceń, które mogą być niewidoczne w domenie czasu.

Zaawansowane funkcje wyzwalania to kolejna domena, w której oscyloskopy cyfrowe znacząco przewyższają analogowe odpowiedniki.

Oprócz podstawowego wyzwalania zboczem dostępne są tryby takie jak wyzwalanie szerokością impulsu (do wychwytywania impulsów o określonym czasie trwania), wyzwalanie nachyleniem zbocza (reagujące na szybkość zmian sygnału), wyzwalanie logiczne (gdy spełniony jest złożony warunek logiczny na wielu kanałach), czy wyzwalanie maskowe (porównujące sygnał ze zdefiniowaną maską tolerancji, co jest przydatne do wykrywania anomalii).

Te zaawansowane opcje wyzwalania umożliwiają precyzyjne izolowanie i analizowanie specyficznych, często rzadkich lub złożonych zdarzeń w sygnale, które są kluczowe dla diagnostyki.

Ponadto, oscyloskopy cyfrowe oferują automatyczne pomiary ponad 27 parametrów sygnału, takich jak amplituda, częstotliwość, okres, czas narastania/opadania, współczynnik wypełnienia i opóźnienie. Te funkcje znacznie przyspieszają proces analizy, eliminując potrzebę ręcznych obliczeń i zwiększając precyzję. Funkcje takie jak Data Logger umożliwiają rejestrowanie długich sekwencji danych bezpośrednio na pamięci flash, co jest nieocenione przy analizie niespodziewanych przebiegów lub monitorowaniu długoterminowym.

Wszystkie te możliwości przetwarzania sygnału sprawiają, że oscyloskop cyfrowy jest czymś więcej niż tylko urządzeniem wyświetlającym. Staje się on potężnym centrum analitycznym, zdolnym do głębokiej analizy sygnałów, identyfikacji subtelnych problemów i wspierania skomplikowanych procesów projektowych i diagnostycznych.

Wyświetlacze i interfejs użytkownika w oscyloskopach. Ewolucja komfortu

Ewolucja technologii wyświetlaczy miała ogromny wpływ na funkcjonalność i użyteczność oscyloskopów. Przejście od lamp katodowych (CRT) do nowoczesnych wyświetlaczy ciekłokrystalicznych (LCD) i diodowych (LED) znacząco poprawiło komfort pracy i możliwości analityczne.

W przeciwieństwie do CRT, które były duże, ciężkie i wymagały cyklicznego podawania sygnału do stałego wyświetlania, nowoczesne wyświetlacze LCD i LED są znacznie lżejsze, cieńsze i przenośne. Oferują one wyższą rozdzielczość, co przekłada się na bardziej szczegółowy i precyzyjny obraz przebiegu sygnału. Duże wyświetlacze LCD o wysokiej rozdzielczości, często z funkcją dotykową, zapewniają wygodną i klarowną prezentację danych, umożliwiając użytkownikom szybkie powiększanie, przesuwanie i zmienianie pozycji przebiegów.

Interfejsy użytkownika w nowoczesnych oscyloskopach cyfrowych są projektowane z myślą o intuicyjności, co ułatwia szybki dostęp do funkcji, konfiguracji i analizy wyników pomiarów.

Wiele modeli pracuje pod kontrolą systemów operacyjnych (np. Windows), co pozwala na podłączenie klawiatury i myszki USB, a także na integrację z innymi systemami pomiarowymi.

Kluczowym elementem nowoczesnych oscyloskopów jest również rozbudowana łączność. Wyposażenie w porty USB, Ethernet oraz Wi-Fi zapewnia szybką transmisję danych i umożliwia zdalne sterowanie oscyloskopem, akwizycję danych w czasie rzeczywistym oraz łatwą integrację z komputerami i innymi urządzeniami.

Dane przebiegów mogą być łatwo eksportowane do komputera w różnych formatach (np. JPG, BMP dla obrazów; CSV dla danych), co ułatwia archiwizację, dalszą analizę i współpracę.

Niektóre modele oferują nawet możliwość rejestracji przebiegów w formie filmów.

Ponadto, nowoczesne oscyloskopy posiadają wbudowane pamięci o dużej pojemności, często do kilkudziesięciu megabajtów (a nawet gigapróbek w zaawansowanych modelach), z możliwością rozszerzenia za pomocą zewnętrznych nośników USB. Funkcje takie jak akwizycja segmentowa i przechowywanie wielu przebiegów pozwalają na zapis i analizę długotrwałych sekwencji sygnałów, co jest nieocenione przy badaniu zjawisk sporadycznych lub złożonych protokołów komunikacyjnych.

Ewolucja interfejsu użytkownika i technologii wyświetlania przekształciła oscyloskop z prostego narzędzia wizualizacyjnego w zaawansowaną stację roboczą, która jest nie tylko precyzyjna, ale także wygodna i efektywna w obsłudze.

Jakie są rodzaje oscyloskopów? Dobór do potrzeb

Rynek oferuje szeroką gamę oscyloskopów, które można kategoryzować ze względu na technologię działania oraz specjalistyczne funkcje. Wybór odpowiedniego typu zależy od konkretnych wymagań pomiarowych i specyfiki zastosowania.

Klasyfikacja technologiczna: analogowe vs. cyfrowe

Podstawowy podział oscyloskopów opiera się na ich technologii wewnętrznej:

• Oscyloskopy analogowe: Wyświetlają sygnały w sposób ciągły, co pozwala na bezpośrednią obserwację zmian w czasie rzeczywistym. Są cenione za wysoką wierność sygnału i minimalne zniekształcenia, co jest korzystne w aplikacjach wymagających precyzyjnego odwzorowania dynamiki sygnału, takich jak projektowanie obwodów analogowych czy pomiary RF. Ich obsługa jest często prostsza, z dedykowanymi pokrętłami i przyciskami. Jednakże ich główną wadą jest brak możliwości przechowywania danych i ograniczona zdolność do analizy sygnałów jednorazowych lub złożonych.

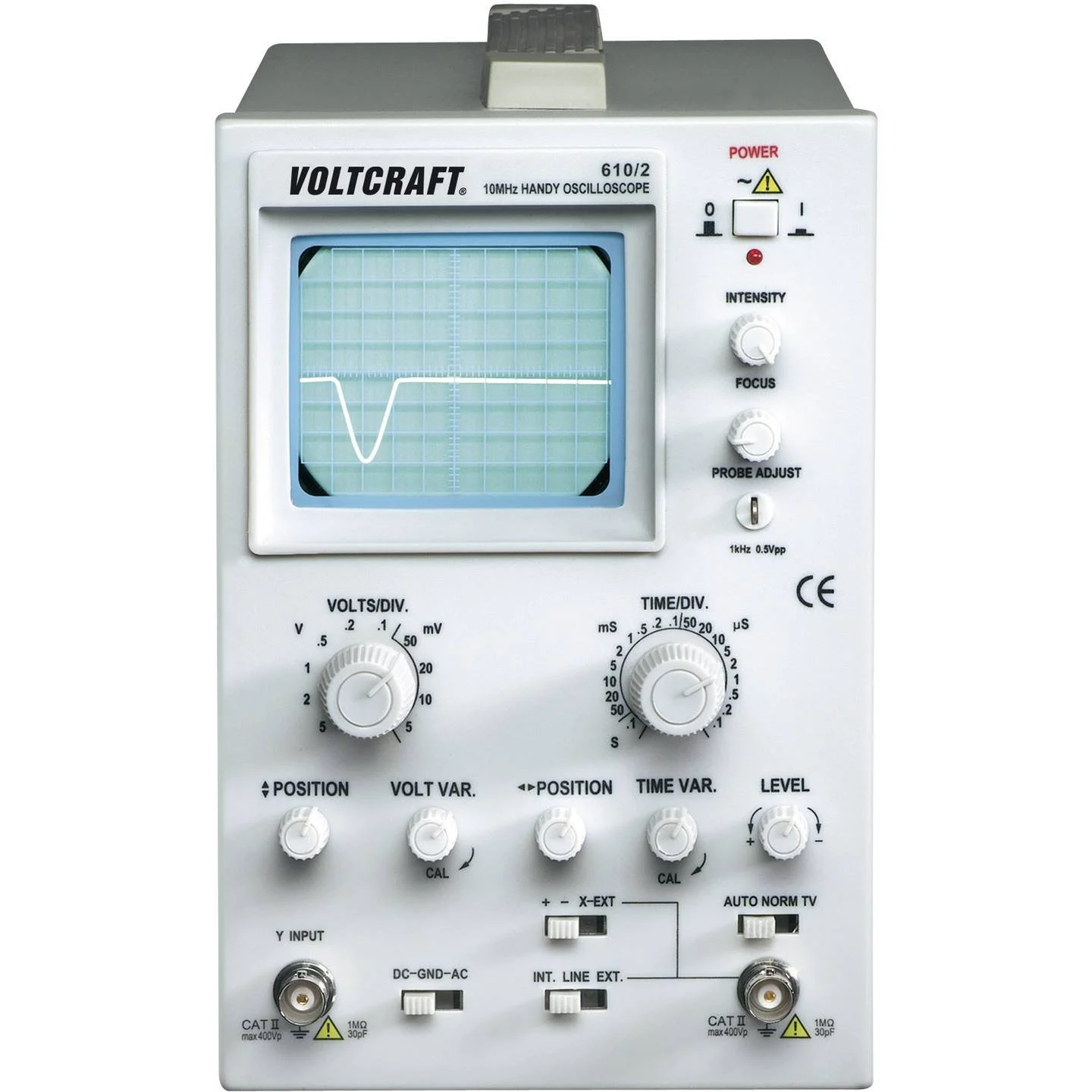

Oscyloskop analogowy Voltcraft AO-610


• Oscyloskopy cyfrowe (DSO – Digital Storage Oscilloscopes): Działają poprzez próbkowanie sygnału i konwersję go na postać cyfrową, co umożliwia dyskretną analizę. Ich kluczowe zalety to:
  • Dokładność i precyzja pomiaru: Dzięki przetwornikom ADC o wysokiej rozdzielczości i cyfrowemu przetwarzaniu sygnału, DSO zapewniają bardzo dokładne odczyty, minimalizując błędy i szumy.
  • Przechowywanie danych: Posiadają wewnętrzną pamięć, co pozwala na zapisywanie i odtwarzanie przebiegów, analizę długich sekwencji sygnałów oraz przechwytywanie zdarzeń jednorazowych.
  • Zaawansowane funkcje analityczne: Oferują szeroki zakres funkcji matematycznych (FFT, dodawanie, odejmowanie), automatyczne pomiary, zaawansowane tryby wyzwalania oraz możliwość dekodowania protokołów komunikacyjnych.
  • Elastyczność wyświetlania i łączność: Wyposażone w ekrany LCD/LED, często dotykowe, z intuicyjnymi interfejsami graficznymi oraz portami USB, Ethernet, Wi-Fi, co ułatwia obsługę, zdalne sterowanie i integrację z innymi systemami.

W ramach oscyloskopów cyfrowych wyróżnia się również bardziej specjalistyczne typy:

• Cyfrowe oscyloskopy fosforowe (DPO – Digital Phosphor Oscilloscopes): Przechwytują i analizują sygnały szybciej niż tradycyjne DSO, osiągając wysoką częstotliwość próbkowania i wydajność w czasie rzeczywistym dzięki przetwarzaniu równoległemu. Są idealne do wizualizacji sygnałów o zmiennej amplitudzie i częstości.
• Oscyloskopy sygnałów mieszanych (MSO – Mixed Signal Oscilloscopes): Łączą funkcjonalność oscyloskopu cyfrowego z analizatorem logicznym, oferując zarówno kanały analogowe, jak i cyfrowe. Pozwalają na jednoczesną analizę sygnałów analogowych i cyfrowych, co jest nieocenione w projektowaniu i debugowaniu systemów wbudowanych.
• Oscyloskopy próbujące (Sampling Oscilloscopes): Dedykowane do analizy bardzo szybkich sygnałów o wysokiej częstotliwości, często w dziesiątkach GHz, poprzez pobieranie próbek sygnału w różnych momentach w czasie. Wymagają powtarzalnych sygnałów, ale oferują niezrównaną rozdzielczość czasową.

Wybór między oscyloskopem analogowym a cyfrowym, a także między różnymi typami cyfrowymi, zależy od wielu czynników, takich jak wymagania dotyczące pasma, dokładności, możliwości analizy, budżetu i preferencji użytkownika. Zrozumienie tych różnic pozwala na strategiczny dobór narzędzia do konkretnych potrzeb pomiarowych, zapewniając optymalną efektywność i precyzję pracy.

Specjalistyczne odmiany oscyloskopów i ich zastosowania

Poza podstawowym podziałem na oscyloskopy analogowe i cyfrowe, istnieją również specjalistyczne odmiany, zaprojektowane do konkretnych zastosowań, oraz inne przyrządy pomiarowe, które są często mylone z oscyloskopami, ale pełnią odmienne funkcje.

• Oscyloskopy wielokanałowe: Standardowo oscyloskopy posiadają dwa kanały pomiarowe, ale dostępne są również modele z czterema, a nawet więcej kanałami. Oscyloskopy dwustrumieniowe, posiadające lampę oscyloskopową z dwoma strumieniami elektronów, umożliwiają równoczesne badanie dwóch różnych sygnałów z wykorzystaniem jednego wspólnego generatora podstawy czasu, co gwarantuje synchronizację i dokładność pomiarów. Wielokanałowość jest kluczowa do porównywania zależności między różnymi sygnałami w złożonych układach.
• Oscyloskopy przenośne: Kompaktowe i często zasilane bateryjnie, łączą funkcje oscyloskopu z multimetrem, co czyni je idealnymi do pracy w terenie, np. w diagnostyce samochodowej.
• Oscyloskopy z pamięcią (Storage Oscilloscopes): Choć termin ten często odnosi się do DSO, historycznie istniały analogowe oscyloskopy z "lampą z długą poświatą" (storage CRT), które dzięki zjawisku wtórnej emisji elektronowej mogły zachować przebieg na ekranie, umożliwiając fotografowanie sygnałów jednorazowych.
• Oscyloskopy stroboskopowe (Próbkujące): Pobierają próbki z badanego sygnału, które są przesunięte w czasie, odtwarzając obwiednię sygnału. Są szczególnie przydatne do analizy sygnałów powtarzalnych o bardzo wysokich częstotliwościach, wykraczających poza możliwości oscyloskopów czasu rzeczywistego.

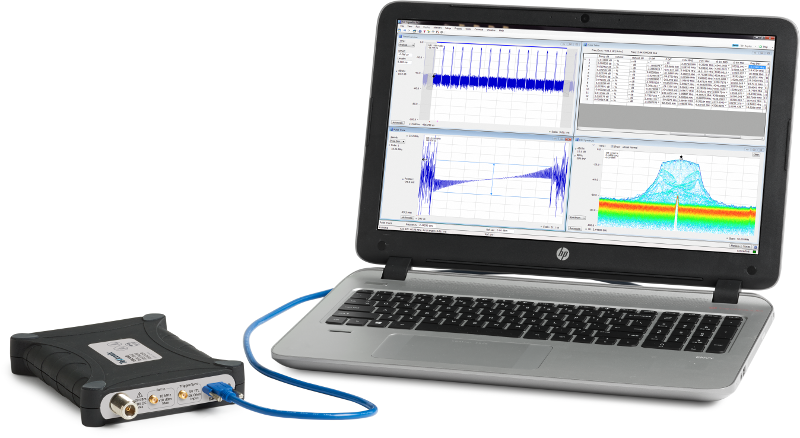

RSA306B USB Spectrum Analyzer

Odmiany oscyloskopów a analizatory

Ważne jest rozróżnienie oscyloskopów od innych przyrządów pomiarowych, które, choć pokrewne, służą do innych celów:

• Analizatory widma (Spectrum Analyzers): Podobnie jak oscyloskopy, wyświetlają amplitudę sygnału, ale na osi poziomej zamiast czasu prezentują częstotliwość. Są niezastąpione do analizy widma sygnału, identyfikacji składowych częstotliwościowych, pomiaru zniekształceń harmonicznych i wykrywania zakłóceń w domenie częstotliwości. Choć nowoczesne oscyloskopy cyfrowe mogą wykonywać analizę FFT (częstotliwościową), analizatory widma oferują znacznie wyższą dokładność i zakres dynamiczny w tej dziedzinie.
• Analizatory stanów logicznych (Logic Analyzers): W przeciwieństwie do oscyloskopów, które analizują przebiegi napięciowe (analogowe), analizatory logiczne rejestrują jedynie stany wysokie lub niskie sygnałów cyfrowych. Są znacznie lepiej przystosowane do analizy procesów komunikacji cyfrowej, złożonych protokołów (np. I²C, SPI, UART, CAN) i debugowania systemów mikroprocesorowych. Oferują długotrwałą akwizycję danych bez martwego czasu i złożone warunki wyzwalania dla sygnałów cyfrowych.

Zrozumienie specyfiki każdej z tych odmian i pokrewnych instrumentów pozwala na wybór najbardziej odpowiedniego narzędzia do danego zadania, maksymalizując efektywność i precyzję pomiarów.

Praktyka pomiarowa. Jak odczytywać sygnały?

Oscyloskop, niezależnie od typu, jest narzędziem do wizualizacji i pomiaru sygnałów elektrycznych. Umiejętność prawidłowego odczytywania i interpretowania wyświetlanych przebiegów jest kluczowa dla efektywnego wykorzystania jego możliwości.

Podstawowe pomiary na ekranie (manualne)

Ekran oscyloskopu jest zazwyczaj podzielony na siatkę (tzw. graticule) składającą się z linii poziomych i pionowych, tworzących działki (div). Te działki są podstawą do manualnego odczytu parametrów sygnału.

• Pomiar amplitudy: Amplituda sygnału jest mierzona wzdłuż osi pionowej (Y). Czułość toru Y (Volts/Div) określa, ile woltów sygnału przypada na jedną działkę pionową. Aby zmierzyć amplitudę, należy odczytać liczbę działek, jaką zajmuje przebieg w pionie (np. od szczytu do doliny dla napięcia międzyszczytowego, Up-p), a następnie pomnożyć tę wartość przez ustawioną czułość. Na przykład, jeśli sygnał zajmuje 2,5 działki pionowo, a czułość wynosi 1 V/div, to napięcie międzyszczytowe wynosi 2,5 V. Dla jak największej precyzji pomiaru, przebieg powinien zajmować możliwie największą wysokość ekranu.
• Pomiar okresu i częstotliwości: Okres sygnału (T) jest mierzony wzdłuż osi poziomej (X). Podstawa czasu (Time/Div) określa, ile jednostek czasu (np. milisekund, mikrosekund) przypada na jedną działkę poziomą. Aby zmierzyć okres, należy odczytać liczbę działek, jaką zajmuje jeden pełny cykl sygnału w poziomie, a następnie pomnożyć tę wartość przez ustawioną podstawę czasu. Częstotliwość (f) jest odwrotnością okresu (f = 1/T). Na przykład, jeśli okres sygnału zajmuje 3 działki, a podstawa czasu wynosi 10 ms/div, to okres wynosi 30 ms, a częstotliwość to 1/30 ms = 33,3 Hz.
• Pomiary kursorowe: Nowoczesne oscyloskopy, zarówno analogowe (w niektórych modelach), jak i cyfrowe, często wyposażone są w kursory – znaczniki, które można przesuwać po ekranie. Kursory pionowe (czasowe) pozwalają na precyzyjne odczytanie różnicy czasu między dwoma punktami przebiegu, a kursory poziome (napięciowe) – różnicy napięcia. Jest to szczególnie przydatne do dokładnego mierzenia opóźnień fazowych, czasów narastania/opadania czy szerokości impulsów, zwiększając precyzję pomiarów manualnych.

Manualne odczyty, choć wymagające wprawy, umożliwiają głębokie zrozumienie kształtu fali i jej parametrów. Jest to podstawowa umiejętność, która pozwala na "dekodowanie" wizualnych informacji dostarczanych przez oscyloskop, co jest niezbędne do diagnozowania problemów i weryfikowania zachowania obwodów.

Automatyczne pomiary i analiza

Rozwój oscyloskopów cyfrowych przyniósł rewolucję w zakresie pomiarów, wprowadzając rozbudowane funkcje automatyczne, które znacznie przyspieszają i ułatwiają analizę sygnałów.

Automatyczne pomiary

Współczesne oscyloskopy cyfrowe są w stanie automatycznie mierzyć dziesiątki parametrów sygnału, takich jak:

• Amplituda: Napięcie międzyszczytowe (Peak-to-Peak), maksymalne, minimalne, średnie, RMS.
• Częstotliwość i czas: Częstotliwość, okres, czas narastania (rise time), czas opadania (fall time), szerokość dodatniego i ujemnego impulsu, współczynnik wypełnienia (duty cycle).
• Faza i opóźnienie: Automatyczny pomiar przesunięcia fazowego między dwoma sygnałami oraz opóźnienia czasowego. Te pomiary są wykonywane przez wewnętrzne algorytmy oscyloskopu, co eliminuje błędy wynikające z manualnego odczytu kursorów i znacznie skraca czas analizy.

Funkcje matematyczne

Oscyloskopy cyfrowe oferują również zaawansowane funkcje matematyczne, które pozwalają na manipulowanie przebiegami w celu uzyskania dodatkowych informacji:

• Dodawanie, odejmowanie, mnożenie, dzielenie: Umożliwiają analizę zależności między sygnałami, np. obliczanie mocy chwilowej (napięcie * prąd).
• Szybka Transformata Fouriera (FFT): Przekształca sygnał z domeny czasu do domeny częstotliwości, co pozwala na analizę widma sygnału, identyfikację harmonicznych i wykrywanie zakłóceń częstotliwościowych. Jest to kluczowe dla inżynierów zajmujących się kompatybilnością elektromagnetyczną (EMC) czy analizą sygnałów radiowych.

Zaawansowane funkcje analityczne

• Testowanie maską (Mask Testing): Umożliwia zdefiniowanie obszaru tolerancji (maski) na ekranie. Oscyloskop monitoruje sygnał i sygnalizuje, gdy przebieg wyjdzie poza zdefiniowane granice, co jest przydatne do testowania zgodności ze standardami lub wykrywania anomalii.
• Rejestrator danych (Data Logger): Funkcja ta pozwala na długotrwałe rejestrowanie przebiegów i zapisywanie ich w pamięci wewnętrznej lub na zewnętrznym nośniku USB. Jest to nieocenione przy monitorowaniu sporadycznych zdarzeń lub analizie trendów w dłuższym okresie.
• Dekodowanie protokołów szeregowych: Wiele nowoczesnych oscyloskopów cyfrowych potrafi dekodować sygnały z popularnych magistral komunikacyjnych, takich jak I²C, SPI, UART, CAN, LIN. Wyświetlają one dane w formie czytelnych pakietów, co znacznie ułatwia debugowanie systemów cyfrowych i komunikacji między komponentami.

Automatyzacja pomiarów i zaawansowane funkcje analityczne przekształcają oscyloskop cyfrowy w potężne narzędzie diagnostyczne i badawcze. Zamiast spędzać czas na ręcznych obliczeniach, użytkownik może skupić się na interpretacji wyników i rozwiązywaniu problemów, co znacząco zwiększa efektywność pracy.

Pomiar prądu i ładunku. Techniki pośrednie

Chociaż oscyloskop jest przede wszystkim przyrządem do pomiaru napięcia, jego wszechstronność pozwala na pośrednie mierzenie prądu i analizę zjawisk związanych z ładunkiem elektrycznym. Klient wyraźnie zaznaczył, że oscyloskopem można "właściwie pomierzyć wszystko, co jest związane z ładunkiem elektrycznym lub prądem".

Pomiar prądu

Bezpośredni pomiar prądu oscyloskopem nie jest możliwy w taki sam sposób jak mierzenie napięcia. Oscyloskopy mają wysoką impedancję wejściową, co oznacza, że nie mogą być podłączane szeregowo do obwodu w celu pomiaru prądu, tak jak amperomierz, ponieważ zakłóciłoby to działanie obwodu. Zamiast tego stosuje się techniki pośrednie:

• Metoda rezystora bocznikowego (shuntu): Jest to najprostsza i najczęściej stosowana metoda. Polega na włączeniu w szereg z badanym obwodem rezystora o znanej, małej rezystancji (tzw. rezystora bocznikowego lub shuntu). Następnie mierzy się spadek napięcia na tym rezystorze za pomocą oscyloskopu. Znając wartość napięcia (U) i rezystancji (R), natężenie prądu (I) oblicza się z prawa Ohma: I = U/R. Precyzja tego pomiaru zależy od dokładności oscyloskopu i tolerancji rezystora, dlatego zaleca się stosowanie rezystorów o niskiej tolerancji (np. 1%).
• Sondy prądowe: Do bardziej zaawansowanych zastosowań i pomiarów prądów zmiennych, szczególnie bez konieczności przerywania obwodu, używa się specjalnych sond prądowych (np. cęgowych). Sonda taka przekształca pole magnetyczne wytwarzane przez przepływający prąd na proporcjonalne napięcie, które jest następnie mierzone przez oscyloskop. Dostępne są sondy do pomiaru prądu stałego (DC) i przemiennego (AC), o szerokim zakresie pomiarowym, nawet do 2000 A.

Pomiar ładunku elektrycznego

Pomiar ładunku elektrycznego oscyloskopem jest również pośredni. Ładunek (Q) jest iloczynem prądu (I) i czasu (t), czyli Q = I * t. Ponieważ oscyloskop może mierzyć prąd (pośrednio) i czas, możliwe jest obliczenie ładunku przepływającego w obwodzie, szczególnie dla impulsów lub krótkotrwałych zdarzeń. W zaawansowanych oscyloskopach cyfrowych funkcje matematyczne mogą obejmować całkowanie przebiegu prądu w czasie, co bezpośrednio daje wartość ładunku.

Podsumowując, choć oscyloskop nie jest multimetrem, jego zdolność do wizualizacji dynamicznych przebiegów napięcia, w połączeniu z odpowiednimi technikami i akcesoriami, czyni go niezwykle potężnym narzędziem do analizy niemal wszystkich aspektów związanych z ładunkiem elektrycznym i prądem, zarówno stałym, zmiennym, jak i okresowym, w tym zjawisk przejściowych.

Zastosowania oscyloskopu. Od laboratorium do przemysłu

Wszechstronność oscyloskopu sprawia, że jest on niezastąpionym narzędziem w wielu dziedzinach, od podstawowych prac laboratoryjnych po zaawansowane badania naukowe i diagnostykę przemysłową.

Elektronika i inżynieria elektryczna

W dziedzinie elektroniki i inżynierii elektrycznej, oscyloskop jest podstawowym przyrządem pomiarowym. Umożliwia on obserwację i analizę sygnałów elektronicznych w układach, co jest niezbędne do identyfikacji problemów, takich jak zakłócenia, błędy czy uszkodzenia komponentów.

Dzięki wizualizacji przebiegów napięcia i prądu w czasie rzeczywistym inżynierowie mogą weryfikować poprawność działania urządzeń, monitorować sygnały w czasie rzeczywistym oraz diagnozować problemy związane z napięciem, prądem czy impedancją.

Jest to kluczowe podczas projektowania, testowania i optymalizacji układów elektronicznych, pozwalając na precyzyjny pomiar parametrów sygnałów, takich jak amplituda, częstotliwość, faza czy czas trwania.

W kontekście edukacji oscyloskop jest często wykorzystywany w laboratoriach uczelni technicznych, ułatwiając studentom zrozumienie teorii poprzez wizualizację zjawisk elektrotechnicznych.

Badania naukowe i rozwój technologii

W dziedzinie badań naukowych i rozwoju technologii, oscyloskopy odgrywają kluczową rolę w zaawansowanej analizie sygnałów. Są wykorzystywane do badania nowych materiałów, technologii komunikacyjnych, zjawisk fizycznych czy systemów sensorycznych.

Dzięki możliwościom analizy bardzo szybkich sygnałów (za pomocą oscyloskopów próbujących) oraz rzadko występujących lub jednorazowych zdarzeń (za pomocą oscyloskopów czasu rzeczywistego z głęboką pamięcią), oscyloskopy są niezbędne do przeprowadzania różnorodnych eksperymentów związanych z elektroniką, fizyką czy inżynierią. Dostarczają one danych niezbędnych do badania i analizy złożonych zjawisk naukowych, w tym zjawisk przejściowych.

Zaawansowane funkcje, takie jak dekodowanie magistral szeregowych, testowanie maską czy zaawansowana matematyka i filtrowanie, czynią je potężnymi narzędziami w badaniach naukowych, pozwalając na szczegółową analizę sygnałów w zakresie od miliwoltów do tysięcy woltów i prądów do 2000 A. Ich zdolność do precyzyjnego analizowania i monitorowania złożonych systemów elektronicznych przyszłości jest nieoceniona.

Diagnostyka specjalistyczna: motoryzacja, medycyna, telekomunikacja

Oscyloskopy znajdują zastosowanie w wielu specjalistycznych dziedzinach, gdzie ich zdolność do wizualizacji dynamicznych sygnałów jest nieoceniona:

• Diagnostyka motoryzacyjna: Oscyloskop samochodowy jest kluczowym narzędziem do wykrywania usterek w układach elektrycznych i elektronicznych pojazdów. Umożliwia analizę sygnałów z czujników (np. położenia wału korbowego, sond lambda, ABS), sterowników, układu zapłonowego (cewki, świece), wtryskiwaczy paliwa, alternatora, a także magistral danych (CAN, LIN). Dzięki niemu można zdiagnozować problemy trudne do wykrycia innymi metodami, takie jak przerywany zapłon czy nieprawidłowości w działaniu cewki.
• Medycyna: W medycynie oscyloskopy są wykorzystywane do monitorowania i analizy sygnałów biologicznych, takich jak elektrokardiogram (EKG). Pozwalają na precyzyjną analizę małych zmian elektrycznych, które odzwierciedlają aktywność serca, umożliwiając diagnozowanie chorób serca. Mogą być również używane w ultrasonografii do wizualizacji echa ultradźwiękowego w postaci impulsów lub obrazów rozkładu tkanek. Wejścia o wysokiej impedancji i rozdzielczości są przydatne w badaniach biologicznych i naukowych.
• Telekomunikacja: W telekomunikacji oscyloskopy są niezbędne do analizy sygnałów o wysokiej częstotliwości, testowania protokołów komunikacyjnych i debugowania systemów. Oscyloskopy czasu rzeczywistego są zdolne do dekodowania i testowania licznych protokołów, takich jak USB, DDR, PCI Express. Oscyloskopy próbujące, z pasmem przenoszenia sięgającym dziesiątek GHz, są dedykowane do analizy szybkich magistral szeregowych i urządzeń optycznych, co jest kluczowe w centrach danych i systemach telekomunikacyjnych.
• Inne zastosowania przemysłowe: Oscyloskopy są również stosowane w energetyce (do obserwacji przebiegów napięć sieciowych, choć z zachowaniem ostrożności i separacji galwanicznej), w kontroli procesów przemysłowych, w automatyce maszyn, w badaniach materiałowych (choć pośrednio, przez przetworniki) oraz w lotnictwie i obronności. Ich zdolność do analizy sygnałów modulowanych (AM, FM, PM) jest również wykorzystywana w radiokomunikacji.

Ta szeroka paleta zastosowań podkreśla, że oscyloskop nie jest tylko narzędziem laboratoryjnym, ale wszechstronnym instrumentem, który dostarcza kluczowych informacji w wielu specjalistycznych dziedzinach, wspierając diagnostykę, rozwój i innowacje.

Jak wybrać odpowiedni oscyloskop?

Wybór odpowiedniego oscyloskopu jest kluczowy dla skuteczności i precyzji prac pomiarowych. Decyzja powinna być podyktowana specyficznymi potrzebami użytkownika i charakterystyką sygnałów, które będą analizowane.

Kluczowe parametry do rozważenia

Przy wyborze oscyloskopu należy zwrócić uwagę na kilka podstawowych parametrów:

• Pasmo przenoszenia (Bandwidth): Określa maksymalną częstotliwość sygnału, którą oscyloskop może zmierzyć z akceptowalnym tłumieniem (zazwyczaj -3 dB). Jeśli pracuje się z sygnałami o wysokiej częstotliwości, należy wybrać oscyloskop z odpowiednio szerokim pasmem przenoszenia. Dla wielu zastosowań w elektronice, minimalne pasmo to 25 MHz, a zalecane to 50 MHz i więcej.
• Częstotliwość próbkowania (Sampling Rate): Określa, ile pomiarów oscyloskop jest w stanie wykonać w ciągu jednej sekundy (Sa/s). Im wyższa częstotliwość próbkowania, tym bardziej szczegółowy i precyzyjny obraz przebiegu sygnału zostanie wyświetlony, co jest kluczowe dla wiernego odwzorowania sygnału i uniknięcia aliasingu. Zaleca się, aby częstotliwość próbkowania była od 10 do 20 razy wyższa niż pasmo przenoszenia oscyloskopu.
• Głębokość pamięci (Memory Depth): Określa liczbę próbek, które oscyloskop może przechować w jednym przebiegu. Większa głębokość pamięci pozwala na rejestrowanie dłuższych sekwencji sygnałów przy wysokiej częstotliwości próbkowania, co jest kluczowe do analizy zjawisk wolnozmiennych lub złożonych protokołów cyfrowych.
• Liczba kanałów: Oscyloskopy mogą mieć od jednego do czterech lub więcej kanałów. Jeśli planuje się mierzyć więcej niż jeden sygnał jednocześnie lub porównywać zależności między sygnałami (np. wejście/wyjście wzmacniacza), niezbędny jest oscyloskop wielokanałowy.
• Rozdzielczość pionowa (Vertical Resolution): Określana liczbą bitów przetwornika analogowo-cyfrowego (ADC), wpływa na precyzję pomiaru napięcia. Typowo oscyloskopy mają 8-bitowe przetworniki, ale wyspecjalizowane modele mogą oferować 12, 14, a nawet 16 bitów, co zapewnia znacznie większą dokładność pomiarów.
• Zaawansowane funkcje i analiza: Należy rozważyć, czy potrzebne są dodatkowe funkcje, takie jak analiza FFT, zaawansowane wyzwalanie (np. maskowe, logiczne, szerokością impulsu), funkcje matematyczne, dekodowanie protokołów szeregowych, czy wbudowany generator sygnałów.
• Interfejs użytkownika i łączność: Nowoczesne oscyloskopy oferują duże wyświetlacze (często dotykowe), intuicyjne menu oraz opcje łączności (USB, Ethernet, Wi-Fi), które ułatwiają obsługę, zdalne sterowanie i integrację z innymi urządzeniami.

Budżet i zastosowanie oscyloskopów

Ustalenie budżetu jest istotnym krokiem, ale powinno być ono powiązane z przewidywanym zastosowaniem. Podstawowe oscyloskopy cyfrowe, odpowiednie dla hobbystów i studentów, mogą kosztować kilkaset złotych.

W miarę wzrostu wymagań dotyczących pasma, częstotliwości próbkowania, głębokości pamięci i zaawansowanych funkcji, cena oscyloskopu znacząco rośnie, sięgając tysięcy, a nawet dziesiątek tysięcy złotych za profesjonalne urządzenia laboratoryjne.

Wybór oscyloskopu zoptymalizowanego pod kątem konkretnych zastosowań jest kluczowy. Na przykład, do diagnostyki samochodowej przydatny będzie oscyloskop przenośny z funkcjami multimetru. Do analizy szybkich sygnałów w telekomunikacji niezbędne są oscyloskopy o bardzo szerokim paśmie i wysokiej częstotliwości próbkowania.

Dokładne określenie zakresu częstotliwości sygnałów, liczby kanałów potrzebnych do jednoczesnej analizy oraz konieczności korzystania z zaawansowanych funkcji pozwoli na wybór najbardziej efektywnego i ekonomicznego rozwiązania.

Przyszłość oscyloskopu — podsumowanie

Oscyloskop, od swoich skromnych początków z lampą katodową Karla Ferdinanda Brauna, przeszedł długą drogę ewolucji, stając się niezastąpionym narzędziem w dziedzinie elektroniki i poza nią. Jego fundamentalna zdolność do wizualizacji sygnałów elektrycznych w funkcji czasu – poprzez precyzyjne odchylanie wiązki elektronów w analogowych modelach i zaawansowane próbkowanie w cyfrowych – stanowi podstawę dla zrozumienia dynamicznych zjawisk w obwodach.

Współczesne oscyloskopy cyfrowe, dzięki integracji zaawansowanego przetwarzania sygnału, głębokiej pamięci, intuicyjnych interfejsów i rozbudowanych opcji łączności, przekształciły się z prostych wyświetlaczy w potężne stacje analityczne.

Umożliwiają one nie tylko precyzyjny pomiar napięcia i pośredni pomiar prądu oraz ładunku, ale także dogłębną analizę złożonych sygnałów, wykrywanie rzadkich zdarzeń i dekodowanie protokołów komunikacyjnych. Ich wszechstronność sprawia, że są one kluczowe w elektronice, inżynierii elektrycznej, badaniach naukowych, diagnostyce motoryzacyjnej, medycynie, telekomunikacji i wielu innych sektorach przemysłowych.

W miarę postępu technologicznego i rozwoju zastosowań takich jak Internet Rzeczy (IoT), technologia 5G, sztuczna inteligencja i pojazdy autonomiczne, oscyloskop będzie odgrywał jeszcze ważniejszą rolę. Rosnąca złożoność systemów elektronicznych wymagać będzie coraz bardziej zaawansowanych narzędzi do analizy i monitorowania.

Przyszłość oscyloskopów prawdopodobnie przyniesie dalsze zwiększenie pasma, częstotliwości próbkowania i głębokości pamięci, a także integrację z innymi narzędziami pomiarowymi, rozwój algorytmów analizy sygnału opartych na sztucznej inteligencji oraz jeszcze bardziej intuicyjne interfejsy użytkownika. Oscyloskop pozostanie fundamentem dla inżynierów i badaczy, umożliwiając im eksplorację i zrozumienie coraz bardziej skomplikowanego świata elektroniki.
