W każdej profesjonalnej instalacji elektrycznej nieodzownym elementem są złączki ochronne PE – odpowiedzialne za zapewnienie ciągłości przewodu ochronnego i niezawodnego uziemienia. Wybór odpowiedniego modelu złączki ma bezpośredni wpływ na bezpieczeństwo, szybkość montażu oraz późniejszą eksploatację systemu.
Na rynku dostępnych jest wiele rozwiązań, ale dwa z nich wyróżniają się szczególnie wśród fachowców – SIMET SCP oraz WAGO 2273 6 PE. Obie są szybkozłączkami push-in, jednak różnią się budową, parametrami technicznymi i możliwościami montażowymi. W niniejszym artykule przyjrzymy się obu modelom, porównując ich funkcjonalność, zastosowanie oraz zalety w praktyce elektroinstalacyjnej.
Co to są złączki ochronne PE i do czego służą?
Złączki ochronne PE (zielono-żółte) to specjalne bloki zaciskowe montowane na szynie DIN, przeznaczone do łączenia przewodów ochronnych (uziemiających) w rozdzielnicach.
Mają one zwykle dwa przyłącza śrubowe w jednym poziomie i nóżkę mocującą typu PE (ze śrubą M3), co pozwala pewnie zamocować złączkę na standardowej szynie TS35. Dzięki kolorystyce zielono-żółtej złączki PE są łatwo rozpoznawalne jako przewody ochronne, a ich zadaniem jest zapewnienie trwałego i bezpiecznego połączenia uziemiających przewodów w instalacji.
Takie złączki są produkowane do przewodów o różnych przekrojach (np. 0,2–2,5 mm²) i zgodne z normami bezpieczeństwa, co gwarantuje ich niezawodną pracę.
SIMET SCP – opis techniczny, budowa, zastosowanie

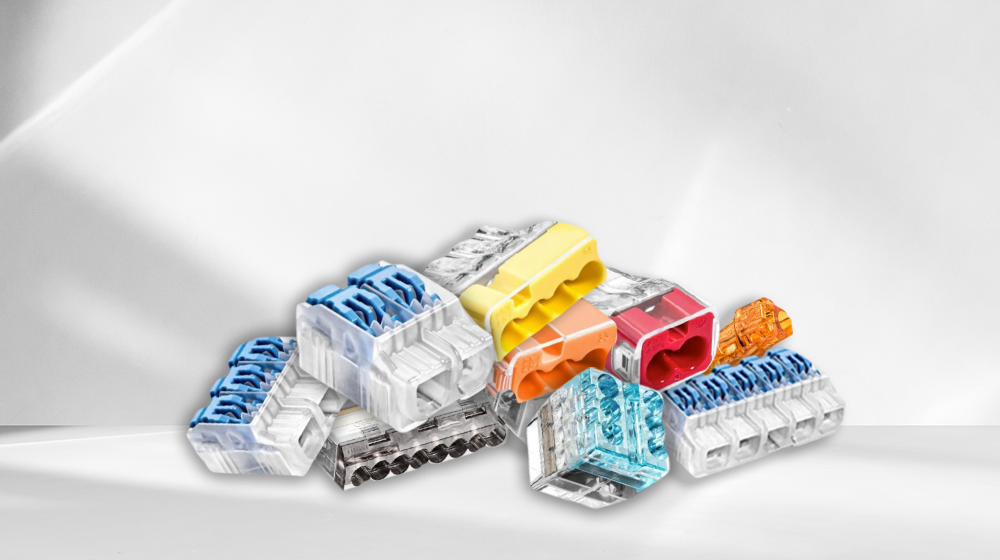

SIMET SCP to seria szybkozłączek wtykowych (push-in) marki producenta SIMET przeznaczonych do przewodów o grubości od 0,75 do 4 mm² (żyły sztywne) oraz do wielodrutów do 2,5 mm².
Wyróżniają się ergonomiczną, kompaktową obudową i konstrukcją typu push-in, która eliminuje konieczność użycia śrub. Producent deklaruje, że montaż takich złączek jest nawet o 50% szybszy niż tradycyjnych połączeń śrubowych.
Złączki SCP są przezroczyste dla łatwej inspekcji połączenia i oznaczone kolorami (różne kolory dla różnych liczby torów). Prąd znamionowy jednej złączki SCP to 32 A przy napięciu do 450 V, co pozwala łączyć nawet większe obciążenia.
Ze względu na budowę push-in SMP sprawdzają się we wszelkich instalacjach wymagających szybkiego łączenia przewodów ochronnych: wystarczy wsunąć przewód w otwór, a sprężynka w obudowie automatycznie dociśnie go do zacisku. Długość odizolowanej żyły przewodu przyłączeniowego powinna wynosić ok. 13 mm.
Precyzyjne odizolowanie przewodu na długość ok. 13 mm jest kluczowe dla zapewnienia niezawodnego i bezpiecznego połączenia. Zbyt krótki odcinek może skutkować słabym kontaktem, natomiast zbyt długi – wystawaniem nieizolowanej żyły poza złączkę, co stwarza ryzyko zwarcia.
Seria SCP obejmuje rozwiązania od 2- do 8-torowych (np. SCP6 – 6-torowa) do łączenia kilku przewodów w jednym module.
WAGO 2273 6 PE – charakterystyka, parametry, funkcjonalność

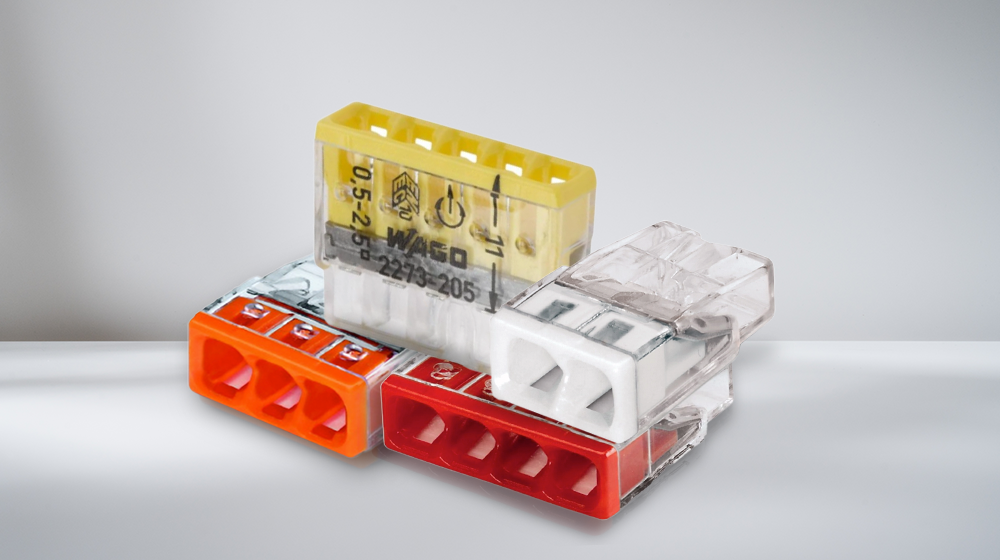

WAGO 2273 to seria kompaktowych złączek push-in przeznaczonych do puszek instalacyjnych.
Seria 2273 obsługuje przewody sztywne o przekroju od 0,5 do 2,5 mm² i jest klasyfikowana do 450 V / 24 A. Typowe modele to złączki 3-, 4-, 5- i 6-torowe (np. 2273-203, 204, 205, 206), w pełni przystosowane do mocowania drutów jednożyłowych.
Konstrukcja PUSH WIRE® pozwala na beznarzędziowe wsunięcie przewodu – specjalna sprężyna dociąga go automatycznie, zapewniając pewne połączenie. WAGO podkreśla, że ich złączki zapewniają „bezpieczne i szybkie połączenia” w puszkach instalacyjnych, a zastosowana sprężyna utrzymuje właściwy docisk nawet podczas drgań.
Złączki WAGO 2273 mają przezroczyste obudowy z kolorowymi dźwigienkami/pokrywkami (np. pomarańczowe przy 3-torowych) ułatwiającymi identyfikację. Podobnie jak SIMET, WAGO deklaruje trwałość i zgodność ze standardami (są zgodne z CE, RoHS itd.).
Warto odnotować, że złączki 2273 przeznaczone są przede wszystkim do przewodów sztywnych (najlepiej o końcówkach nieelastycznych) – producent zaleca długość odizolowania około 11 mm.
Zalecana długość odizolowania 11 mm zapewnia optymalny styk, a przezroczysta obudowa umożliwia wizualną weryfikację czy przewód został wsunięty do końca, co jest istotne dla bezpieczeństwa instalacji.
Złączki gwintowe vs szybkozłączki – różnice konstrukcyjne

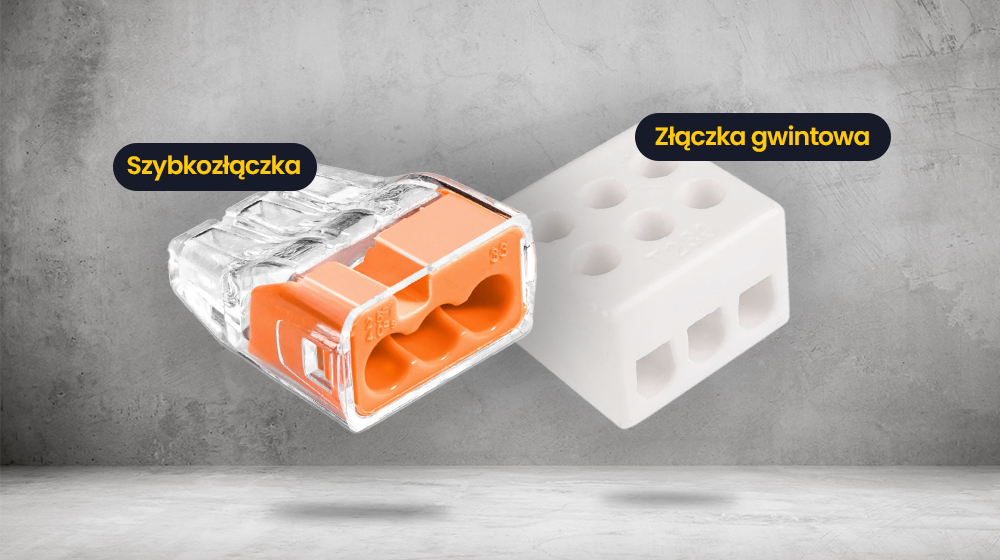

Złączki „gwintowe” (śrubowe) i szybkozłączki (sprężynowe/push-in) różnią się zasadniczo budową i sposobem montażu.
Złączki śrubowe wymagają użycia śrubokręta i prawidłowego dokręcenia śruby zaciskowej, aby zapewnić pewny kontakt. Przy dokręcaniu należy zwrócić uwagę na równomierny docisk i okresową kontrolę połączenia – niedokręcona śruba może spowodować luzy czy przegrzanie, natomiast zbyt mocno dokręcony zacisk może uszkodzić żyłę przewodu.
Z kolei szybkozłączki sprężynowe (jak SIMET SCP czy WAGO 2273) umożliwiają montaż bez narzędzi – przewód wystarczy wsunąć do portu, a sprężyna automatycznie go zaciska.
Oznacza to znaczną oszczędność czasu montażu i eliminację błędów związanych z niedokręceniem śruby.
Dodatkowo wysokiej jakości szybkozłączki zaprojektowano tak, aby samoczynnie kompensowały ewentualne odkształcenia przewodów i były odporne na wstrząsy.
Wadą szybkozłączek jest konieczność upewnienia się, że przewód został poprawnie wprowadzony – słaby docisk może prowadzić do niedostatecznego kontaktu.
W praktyce oba rozwiązania mają zalety: śrubowe używa się tam, gdzie priorytetem jest bardzo duży, pewny docisk (np. duże przewody), natomiast szybkozłączki wybiera się tam, gdzie liczy się szybkość montażu i łatwość obsługi.
Porównanie SIMET SCP i WAGO 2273 6 PE
Oba rozwiązania – SIMET SCP i WAGO 2273 – to szybkozłączki służące do łączenia przewodów ochronnych, jednak różnią się parametrami technicznymi.
- SIMET SCP obsługuje szersze przewody (0,75–4 mm² dla żył sztywnych, do 2,5 mm² dla przewodów wielodrutowych) i jest klasyfikowana na wyższy prąd (do 32 A).
- Złączki WAGO 2273 są zoptymalizowane dla mniejszych przewodów (0,5–2,5 mm²) i maksymalnego prądu 24 A.
Oba systemy oferują montaż „push-in” bez narzędzi i transparentne obudowy ułatwiające wizualną weryfikację połączenia.
SIMET kładzie duży nacisk na ergonomię i szybkość instalacji (ograniczając czas montażu nawet o połowę względem zacisków śrubowych), natomiast WAGO podkreśla kompaktowość swoich produktów, które zmniejszają objętość zabudowy w puszkach.
W praktyce wybór zależy m.in. od przekroju łączonych przewodów oraz od preferowanej marki – SIMET oferuje np. różnokolorowe zestawy szybkiego łączenia, a WAGO 2273 jest powszechnie stosowana i łatwo dostępna w handlu.
Montaż, kompatybilność z przewodami, bezpieczeństwo
Proces montażu obu typów złączek jest bardzo podobny: przewód należy odpowiednio odizolować (SIMET – ok. 13 mm, WAGO – ok. 11 mm), po czym wsunąć go w otwór złączki aż do oporu.
Zarówno SIMET, jak i WAGO deklarują, że ich złączki zapewniają pewny styk bez konieczności użycia dodatkowego przycisku czy dźwigni. Ważne jest jedynie, aby stosować przewody zgodne z zaleceniami producenta: SIMET dopuszcza żyły sztywne do 4 mm² i przewody wielodrutowe do 2,5 mm², natomiast WAGO 2273 przeznaczona jest głównie do drutów jednożyłowych 0,5–2,5 mm².
Ze względu na konstrukcję sprężynową oba systemy są niemal bezobsługowe – nie wymagają ponownego dokręcania czy sprawdzania zacisku jak w przypadku śrubowym. Obydwie firmy podkreślają też zgodność swoich złączek z normami bezpieczeństwa (złącza posiadają certyfikaty CE, RoHS i inne) oraz wysoką jakość wykonania.
Z punktu widzenia bezpieczeństwa warto dodać, że korzystanie z szybkich złączek nie osłabia obwodu ochronnego – oba systemy gwarantują stabilne połączenie uziemienia o równie dobrej przewodności, jak tradycyjne złączki śrubowe.
Kiedy wybrać SIMET, a kiedy WAGO?
Wybór między SIMET SCP a WAGO 2273 zależy głównie od warunków instalacji.
- Jeżeli trzeba łączyć przewody ochronne o większych przekrojach (do 4 mm²) lub przewodów wielodrutowych, przewagę zyska SIMET SCP. Wyższy prąd znamionowy (32 A) i możliwość łączenia grubszego kabla sprawiają, że SCP jest lepszym rozwiązaniem tam, gdzie pojawiają się większe obciążenia.
- Z kolei w instalacjach typowo domowych czy biurowych, gdzie używa się przewodów 0,5–2,5 mm², często wygodniejszy będzie WAGO 2273 – jest bardziej kompaktowy i powszechnie dostępny.
Oba produkty zapewniają jednak szybki montaż bez narzędzi, więc przy projektach o ograniczonej przestrzeni montażowej albo wymagających częstego serwisowania obwodów obie opcje sprawdzą się dobrze.
Podsumowując, SIMET warto wybrać w aplikacjach wymagających wyższej wydajności prądowej, a WAGO – gdy kluczowa jest kompaktowość i standardowa kompatybilność z instalacjami.
Podsumowanie
Złączki ochronne PE to zielono-żółte bloki na szynie DIN służące do łączenia przewodów ochronnych i zapewnienia ciągłości uziemienia. Obecnie dostępne są zarówno tradycyjne wersje śrubowe, jak i nowoczesne szybkozłączki sprężynowe.
Simet SCP oraz WAGO 2273 to przykłady szybkich złączek instalacyjnych dedykowanych przewodom PE. SIMET SCP obsługuje większe przewody (do 4 mm²) i wyższy prąd (32 A), natomiast WAGO 2273 jest zoptymalizowana pod kątem mniejszych żył (0,5–2,5 mm², 24 A).
Oba systemy charakteryzują się łatwym montażem (beznarzędziowym), niezawodnością i zgodnością z normami bezpieczeństwa.
Ostateczny wybór zależy od wymagań instalacji: SIMET SCP sprawdzi się przy grubych przewodach i wyższych obciążeniach, zaś WAGO 2273 – gdy potrzebujemy złączek kompaktowych do typowych rozmiarów przewodów ochronnych.
