Dlaczego różnicówka 30 mA to najważniejszy element w Twoim domu?

W nowoczesnych instalacjach elektrycznych pierwszą linią obrony przed porażeniem prądem jest niewielkie urządzenie w rozdzielnicy – wyłącznik różnicowoprądowy (RCD). Wśród wielu dostępnych modeli, to właśnie różnicówka 30 mA urosła do rangi absolutnego standardu w budownictwie mieszkaniowym.

Dlaczego akurat ta wartość jest tak ważna? Czy każdy wyłącznik chroni tak samo? W tym artykule rozkładamy na czynniki pierwsze działanie, zastosowanie i wymagania dotyczące tego urządzenia.

Czym jest różnicówka o czułości 30 mA?

Aby zrozumieć RCD, musimy zajrzeć do jego wnętrza. Wyłącznik różnicowoprądowy to w uproszczeniu niezwykle precyzyjna waga. Parametr „30 mA” (miliamperów) to jej próg czułości – fachowo nazywany znamionowym prądem różnicowym zadziałania (I_Δn).

Zarówno różnicówka jednofazowa 30 mA (używana do standardowych gniazdek), jak i różnicówka trójfazowa 30 mA (zabezpieczająca np. płytę indukcyjną), nieustannie monitorują prąd w instalacji. Jeśli z domowego obwodu „ucieknie” prąd o wartości równej lub większej niż 30 mA, urządzenie natychmiast, w czasie krótszym niż mrugnięcie okiem (zazwyczaj poniżej 30 milisekund), odcina zasilanie.

Jak działa wyłącznik różnicowoprądowy 30 mA w ochronie przeciwporażeniowej?

Zasada jego działania opiera się na prostym prawie fizyki, które łatwo wyobrazić sobie na przykładzie hydrauliki.

Wyobraźmy sobie, że prąd płynący przewodem zasilającym to woda wpływająca do rury, a prąd wracający – to woda wypływająca. W szczelnym, sprawnym systemie ilość wody na wejściu i wyjściu musi być identyczna. Różnicówka „obejmuje” oba te przewody. Jeśli dotkniesz uszkodzonego kabla, część prądu popłynie przez Twoje ciało do ziemi. System przestaje być szczelny. Różnicówka natychmiast wykrywa ten brak (prąd różnicowy) i przerywa obwód.

Dzięki temu ochrona przeciwporażeniowa 30 mA jest mechanizmem w domowej instalacji, który ratuje życie przy tzw. dotyku bezpośrednim – czyli sytuacji, gdy człowiek z własnej winy lub w wyniku nieszczęśliwego wypadku dotyka elementu pod napięciem.

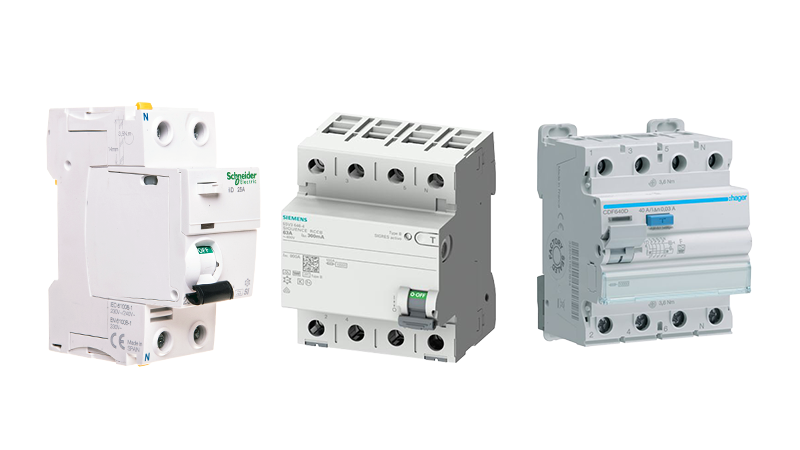

Różnicówki na grafice:
Wyłącznik różnicowoprądowy iID 2P 25A 30mA typ A‑SI A9Z31225
Wyłącznik różnicowoprądowy SENTRON 3+N‑bieg. 25A 30mA Typ B 400V krótkozwłoczny 4mod 5SV3342‑4
Wyłącznik różnicowoprądowy 4P 40A 30mA 10kA typ F CDF640D

Dlaczego 30 mA to standard w instalacjach domowych?

Dlaczego akurat 30 mA, a nie 10 mA lub 100 mA? Wartość ta wynika bezpośrednio z fizjologii ludzkiego ciała i jego reakcji na przepływ prądu przemiennego.

• 0,5 – 1,5 mA: To próg, przy którym w ogóle czujemy, że „coś nas kopie” (lekkie mrowienie).
• 10 – 15 mA: Dochodzi do silnych skurczów mięśni. Przepływający prąd może sprawić, że dłoń zaciśnie się na przewodzie i nie będziemy w stanie samodzielnie się uwolnić.
• 30 mA: To krytyczna czerwona linia. Przy takiej wartości drastycznie wzrasta ryzyko paraliżu dróg oddechowych oraz migotania komór serca, co prowadzi do zatrzymania krążenia i śmierci.

Standardowa różnicówka do domu o czułości 30 mA jest idealnym kompromisem technicznym. Wyłącza prąd dokładnie ułamek sekundy przed tym, zanim stanie się on śmiertelnie niebezpieczny dla serca, ale jednocześnie nie jest na tyle nadwrażliwa, by wyłączać zasilanie bez powodu (każdy sprawny sprzęt, np. zasilacz komputera, generuje minimalne, naturalne upływy prądu).

Gdzie należy stosować różnicówkę 30 mA – przykłady obwodów

Zgodnie z aktualną wiedzą techniczną i przepisami, wyłącznik różnicowoprądowy 30 mA powinien chronić większość obwodów w budynku mieszkalnym. Oto kluczowe obszary:

1. Różnicówka do gniazdek: Wszystkie gniazda ogólnego przeznaczenia w domu, z których korzystają domownicy, muszą być objęte taką ochroną.
2. Różnicówka do łazienki: To strefa najwyższego ryzyka. Mokra skóra stawia prądowi znacznie mniejszy opór. Uszkodzona suszarka do włosów w pobliżu wanny to scenariusz z najgorszych koszmarów ratowników medycznych. Tutaj RCD to bezwzględny wymóg dla każdego gniazdka i punktu świetlnego.
3. Różnicówka do kuchni: Lodówki, zmywarki, tostery – to urządzenia w metalowych obudowach, mające kontakt z wodą i domownikami. Przebicie napięcia na obudowę kuchenki przy jednoczesnym dotknięciu zlewozmywaka bez różnicówki kończy się tragicznie.
4. Obwody zewnętrzne: Zasilanie kosiarki w ogrodzie, gniazdo na tarasie czy oświetlenie podjazdu. Wilgoć i ryzyko przecięcia kabla łopatą sprawiają, że RCD na zewnątrz to absolutna konieczność.
5. Oświetlenie: Współczesne normy (PN-HD 60364) wymagają stosowania wyłączników różnicowoprądowych 30 mA również w obwodach oświetleniowych w gospodarstwach domowych. Jest to zmiana w stosunku do instalacji sprzed kilkunastu lat.

Różnicówka 30 mA a 100 mA i 300 mA – czym się różnią?

Wielu entuzjastów pyta: „Skoro 30 mA jest bezpieczne, to czy 300 mA chroni lepiej?”. Odpowiedź brzmi: nie, chroni zupełnie inaczej.

Wyłączniki o wyższych wartościach (100 mA, 300 mA, a nawet 500 mA) nie służą do ochrony ludzkiego życia, ponieważ prąd o takim natężeniu zabija natychmiast. Ich zadaniem jest wykrycie uszkodzenia izolacji (np. przegryzienia kabla przez gryzonie na strychu), które powoduje iskrzenie i powolne nagrzewanie się drewna, zanim zdąży wybuchnąć pożar. Stanowią one często główne zabezpieczenie całego budynku, ale w gniazdkach nadal musi znajdować się RCD 30 mA.

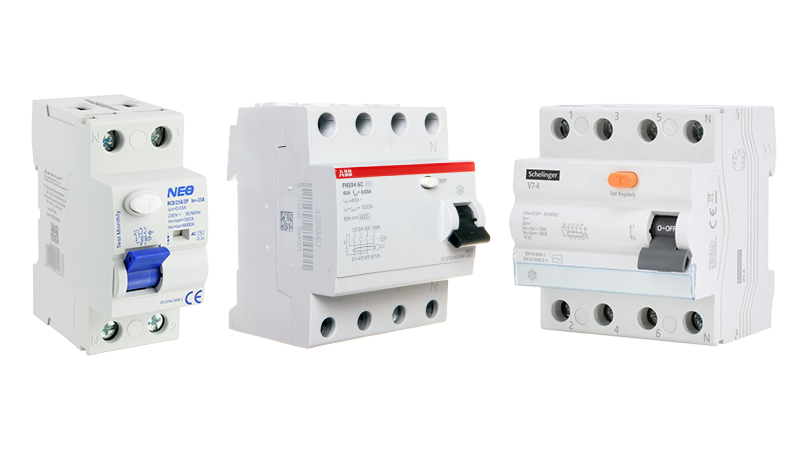

Różnicówki na grafice:
Wyłącznik różnicowoprądowy NEO 25A 30mA 2‑biegunowy typ AC RCD/25A/2P
Wyłącznik różnicowo‑prądowy 4P 40A 30mA AC FH204 AC‑40/0,03 2CSF204002R1400
Wyłącznik różnicowoprądowy AC 4P 40A 30mA Schelinger A03‑V7‑4‑40‑030

Wymagania norm i przepisów dotyczących 30 mA w domach

W Polsce biblią instalatorów jest norma PN-HD 60364 (szczególnie arkusz 4-41). Mówi ona jasno: ochrona uzupełniająca za pomocą RCD o prądzie nieprzekraczającym 30 mA jest prawnie wymagana dla wszystkich gniazd wtyczkowych do 20 A używanych przez osoby niewykwalifikowane oraz dla gniazd do 32 A użytkowanych na zewnątrz.
Odbiór nowej instalacji bez prawidłowo działających różnicówek na tych obwodach jest po prostu niemożliwy i niezgodny z prawem budowlanym.

Montaż i dobór odpowiedniej różnicówki 30 mA

Montaż różnicówki 30 mA to zadanie wyłącznie dla wykwalifikowanego elektryka z uprawnieniami (SEP). Błędne podłączenie przewodów fazowych lub pomylenie przewodu neutralnego (N) z ochronnym (PE) sprawi, że urządzenie nie zadziała lub będzie wybijać natychmiast po załączeniu.

Przy doborze warto zwrócić uwagę na dwa parametry:

1. Prąd różnicowy, czyli omawiane 30 mA. Odpowiada za czułość na „wyciek”.
2. Prąd znamionowy ciągły, np. 25 A, 40 A, 63 A. Określa, jak duży prąd może płynąć przez urządzenie w normalnej pracy bez jego przegrzania. Jeśli zabezpieczenie przedlicznikowe to 25 A, różnicówka musi mieć co najmniej 25 A (zalecane 40 A dla zapasu).

Typ ma znaczenie: AC, A czy B?

• Typ AC: Wykrywa tylko prądy upływu przemienne. Jest najtańszy, ale niezalecany, a w niektórych krajach (np. Niemcy) wręcz wycofywany. Dlaczego? Bo współczesna elektronika (zasilacze impulsowe LED, komputery, pralki z falownikami) generuje odkształcone prądy upływu.
• Typ A: Wykrywa prądy przemienne oraz pulsujące stałe. To obecnie rekomendowany standard do domu. Zapewnia lepszą ochronę przy sprzęcie AGD/RTV.
• Typ B: Do zadań specjalnych (np. ładowarki aut elektrycznych, fotowoltaika), wykrywa prądy stałe wygładzone.

Najczęstsze problemy i błędy w użytkowaniu

Użytkownicy często skarżą się, że „różnicówka ciągle wybija”. Zamiast winić wyłącznik, należy poszukać przyczyny w instalacji.

1. Kontakt N-PE: Częsty błąd przy montażu lamp lub gniazdek. Zetknięcie przewodu neutralnego (niebieski) z ochronnym (żółto-zielony) spowoduje zadziałanie różnicówki, nawet jeśli urządzenie jest wyłączone. Mikrouszkodzenia przewodów na zewnątrz budynku (wilgoć dostająca się do gniazdek ogrodowych) to najczęstsza przyczyna.
2. Sumowanie prądów upływu: Każdy komputer czy filtr listwy antyprzepięciowej generuje minimalny prąd upływu (ok. 0,5 - 1 mA). Jeśli pod jeden RCD 30 mA podepniemy 20 komputerów w biurze, różnicówka może zadziałać „bez powodu” (suma przekroczy próg zadziałania). Rozwiązaniem jest podział instalacji na więcej obwodów z osobnymi RCD.
3. Brak testowania: Każdy RCD posiada przycisk „TEST” (oznaczony literą T). Producent zaleca naciskanie go (zazwyczaj raz w miesiącu lub raz na pół roku), aby rozruszać mechanizm. Zaniedbana, nieużywana różnicówka może się „zastać” i nie zadziałać w chwili zagrożenia.

Podsumowanie – kiedy 30 mA to najlepszy wybór?

Odpowiedź jest prosta: zawsze w instalacjach domowych, gdy zależy nam na ochronie życia i zdrowia domowników. Różnicówka 30 mA to serce bezpiecznej instalacji elektrycznej. Chroni przed skutkami dotyku bezpośredniego, niweluje ryzyko porażenia przy uszkodzonych sprzętach AGD i jest wymagana przez prawo.

Bezpieczeństwo to nie tylko zakup urządzenia, to przede wszystkim:

1. Wybór odpowiedniego typu (zalecamy typ A zamiast przestarzałego AC).
2. Podział instalacji na kilka obwodów (osobna różnicówka na łazienkę, osobna na kuchnię, osobna na gniazda ogólne) – zwiększa to niezawodność zasilania.
3. Regularne testowanie przyciskiem „T”.

Chcesz wiedzieć, czy Twoja instalacja jest bezpieczna? Podejdź teraz do swojej rozdzielnicy elektrycznej. Znajdź wyłącznik różnicowoprądowy i wciśnij mały przycisk oznaczony literą „T” (TEST). Jeśli w ułamku sekundy urządzenie z głośnym trzaskiem odetnie prąd – Twój domowy ochroniarz nie śpi. Jeśli nic się nie wydarzyło – natychmiast zadzwoń po wykwalifikowanego elektryka.
