Pojedynek w puszce: Elektroplast PC MINI vs Pawbol E.418. Analiza techniczna alternatyw dla gigantów

W polskiej branży elektroinstalacyjnej utarło się, że szybkozłączka to synonim jednej, konkretnej marki zachodniej. To niebezpieczne uproszczenie. Jako profesjonaliści wiemy, że rynek nie znosi próżni, a polscy lub dystrybuowani przez polskie firmy producenci od lat dostarczają rozwiązania, które technicznie nie tylko gonią czołówkę, ale w specyficznych aplikacjach oferują parametry, nad którymi warto się pochylić.

Dziś na warsztat weźmiemy dwie serie złączek wtykowych (push-in), które często widujemy w hurtowniach: serię PC MINI od Elektroplastu oraz serię E.418 od Pawbola.

Anatomia złączki wtykowej – co jest w środku?

Zanim przejdziemy do bezpośredniego starcia, ustalmy tło techniczne. Omawiamy złączki typu push-in, czyli samozaciskowe złączki bezgwintowe. Ich zasada działania opiera się na sprężynie dociskowej (zazwyczaj stal chromowo-niklowa lub nierdzewna) oraz szynie prądowej (miedź elektrolityczna, często cynowana).

Istotnym wyzwaniem w takich konstrukcjach jest utrzymanie stałej siły docisku niezależnie od cykli termicznych (rozszerzanie i kurczenie się żył pod wpływem przepływu prądu). Tutaj jakość użytych materiałów, zarówno sprężyny, jak i tworzywa obudowy, jest krytyczna. Słabe tworzywo to ryzyko odkształceń pod wpływem ciepła, a w konsekwencji poluzowanie styku, wzrost rezystancji przejścia i pożar w puszce.

Jak w tym kontekście wypadają nasi zawodnicy?

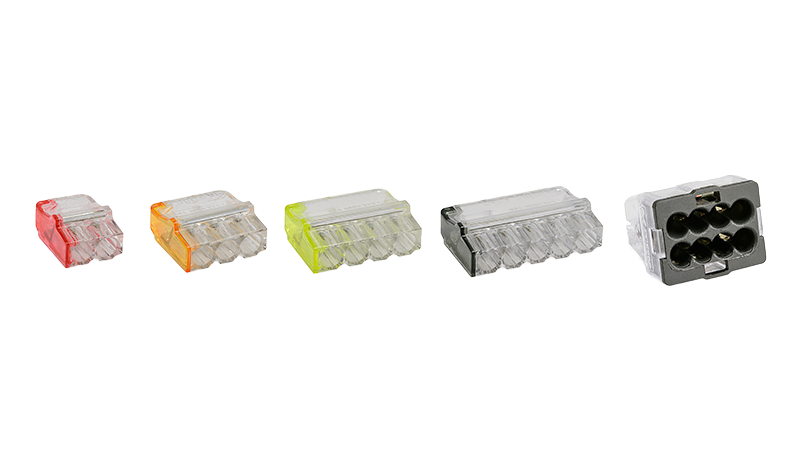

Zawodnik 1: Elektroplast PC MINI – Transparentność i bezpieczeństwo pożarowe

Elektroplast to marka, którą kojarzymy głównie z osprzętem instalacyjnym. Seria PC MINI (modele od PC 252M do PC 258M) to ich odpowiedź na potrzebę szybkiego łączenia w standardowych instalacjach budynkowych.

Materiałoznawstwo: UL 94V-2

Karta katalogowa Elektroplastu mocno akcentuje jeden parametr: normę UL 94V-2. Dla laika to tylko zlepek cyfr, dla projektanta instalacji – istotna informacja.

Norma UL 94 określa palność tworzyw sztucznych. Klasa V-2 oznacza, że w przypadku zapłonu (np. od łuku elektrycznego wewnątrz złączki), tworzywo jest samogasnące.

• Czas palenia próbki nie przekracza 30 sekund.
• Dopuszcza się kapanie płonących kropli (co odróżnia ją od wyższej klasy V-0), ale sam materiał nie podtrzymuje ognia po usunięciu źródła zapłonu.

W praktyce: jeśli w puszce dojdzie do przegrzania styku, złączka Elektroplastu ma za zadanie zdusić pożar w zarodku, nie stając się paliwem dla całej instalacji.

Konstrukcja i widoczność

Obudowa wykonana jest z w pełni przeźroczystego poliwęglanu (PC). W branży mówi się: "czego nie widać, tego nie ma". Transparentność w serii PC MINI jest ważna dla kontroli jakości montażu. Widzimy dokładnie:

1. Czy odizolowana żyła minęła sprężynę dociskową.
2. Czy izolacja nie weszła zbyt głęboko, blokując styk (częsty błąd nowicjuszy).
3. Czy żyła "siedzi" w gnieździe do samego końca.

Producent wyposażył złączki w dedykowany port testera. To mały otwór w tylnej części obudowy, który pozwala na wprowadzenie sondy miernika lub próbnika fazowego bez konieczności wypinania przewodów. Przy serwisowaniu instalacji pod napięciem (oczywiście z zachowaniem BHP) to funkcja obowiązkowa.

Zakres pracy

Elektroplast deklaruje pracę z przewodami o przekroju 1,0 mm² do 2,5 mm². Jest to zakres typowo "mieszkaniowy". Pokrywa on 99% obwodów gniazdowych i oświetleniowych w budownictwie wielorodzinnym i jednorodzinnym. Jeśli pracujesz wyłącznie na DY 1,5 mm² i 2,5 mm², te złączki są skrojone pod Twoje potrzeby.

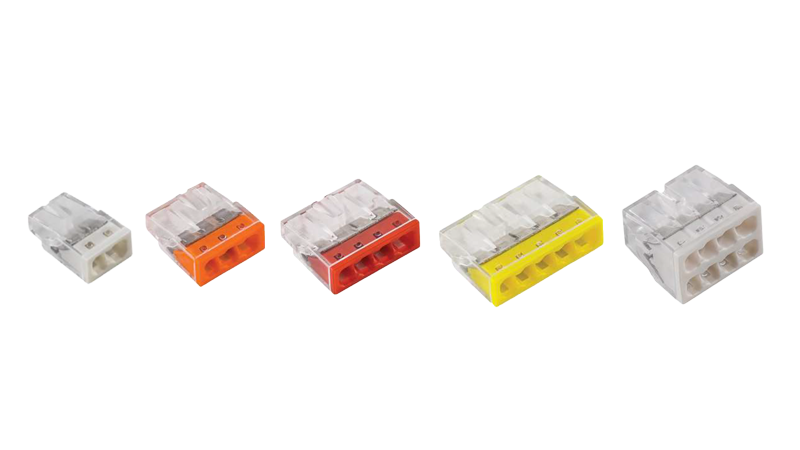

Zawodnik 2: Pawbol E.418 – Inżynierska precyzja i uniwersalność

Pawbol podchodzi do tematu z nieco innej strony. Patrząc na kartę katalogową serii E.418, widzimy produkt celujący w szersze spektrum zastosowań, wykraczające poza typową "deweloperkę".

Elastyczność przekrojów: 0,5 mm² to "game changer"

Największą przewagą techniczną Pawbola jest dolny zakres obsługiwanych przekrojów. Złączki te pracują już od 0,5 mm².

Dlaczego to ważne?

W nowoczesnych instalacjach coraz częściej spotykamy sterowanie automatyką domową (KNX, systemy alarmowe, sterowniki rolet) lub oświetlenie LED, gdzie przewody zasilające drivery mają znikome przekroje (często 0,5 mm² lub 0,75 mm²).

Standardowa złączka startująca od 1,0 mm² (jak Elektroplast) może nie zapewnić pewnego trzymania tak cienkiej żyły. Sprężyna zaprojektowana pod gruby drut może nie docisnąć "półtorówki" wystarczająco mocno. Pawbol E.418 gwarantuje pewny styk w pełnym zakresie 0,5 – 2,5 mm² zgodnie z kartą producenta.

Obsługa linki (LgY) – czytamy drobny druk

Tu dochodzimy do najciekawszego punktu w specyfikacji Pawbola. Szybkozłączki wtykowe z definicji służą do drutu (DY). Jednak Pawbol w karcie katalogowej jasno deklaruje możliwość użycia linki. Są jednak warunki brzegowe, których musisz przestrzegać:

• Linka pocynowana: Zakres 0,5 – 2,5 mm². Cynowanie usztywnia końcówkę, tworząc z niej de facto monolit, który sprężyna może "złapać".
• Linka okuta tulejką: Zakres 0,5 – 1,5 mm². Tulejka zapewnia mechaniczną ochronę drucików przed przecięciem przez sprężynę.

To czyni serię E.418 niezwykle uniwersalną "złączką ratunkową". Masz w puszce starą instalację, gdzie ktoś użył linki? Zarabiasz tulejkę i wpinasz w Pawbola. Nie musisz szukać złączek z dźwignią, które są znacznie droższe i większe gabarytowo.

Parametry prądowe i termiczne

Pawbol gra w otwarte karty z parametrami:

• Prąd: 24A. Przy napięciu 230V daje nam to ponad 5,5 kW mocy przesyłowej. To zapas wystarczający dla każdego standardowego obwodu gniazd wtykowych (zabezpieczonego B16).
• Napięcie izolacji: 450V.
• Temperatura pracy: od -40°C do 85°C.

Szczególnie dolny zakres temperatur (-40°C) robi wrażenie. Oznacza to, że nadają się do pracy w nieogrzewanych przestrzeniach po umieszczeniu w puszce o odpowiednim IP.

Wymiary – walka o każdy milimetr

W karcie Pawbola znajdziemy dokładną tabelę wymiarów. Przykładowo, popularna "piątka" (E.4183T) ma wymiary 22 x 16,2 x 6 mm (wysokość zależy od orientacji, tutaj podano przybliżone wartości obrysu).

Znajomość tych wymiarów pozwala precyzyjnie zaplanować upchanie przewodów w płytkich puszkach łączeniowych, co przy dzisiejszej ilości automatyki w puszkach pod wyłącznikami jest na wagę złota.

Procedura instalacyjna: Magiczne 11 milimetrów

Obaj producenci są zgodni w jednym kluczowym parametrze: długość odizolowania przewodu wynosi 11 mm.

To nie jest sugestia. To wymóg inżynieryjny.

Dlaczego akurat 11 mm?

• Zbyt krótkie odizolowanie (< 10 mm): Izolacja przewodu wejdzie w strefę zacisku sprężyny, ale miedź nie dotrze do końca szyny prądowej. Efekt? Zmniejszona powierzchnia styku, wzrost rezystancji punktowej, grzanie się złączki i topienie izolacji.
• Zbyt długie odizolowanie (> 12 mm): Goła miedź będzie wystawać poza obudowę złączki (szczególnie w mniejszych modelach). To prosta droga do zwarcia z przewodem PE lub porażenia montera przy późniejszych pracach serwisowych.

Zarówno Elektroplast PC MINI, jak i Pawbol E.418 wymagają precyzji. Jeśli nie masz w oczach miarki, używaj strippera (ściągacza izolacji) z ustawionym ogranicznikiem długości. To sekunda, która decyduje o bezpieczeństwie na lata.

Werdykt techniczny: Co wybrać do torby narzędziowej?

Nie ma jednej, uniwersalnej odpowiedzi, ponieważ oba produkty celują w nieco inne nisze, mimo pozornego podobieństwa.

Wybierz Elektroplast PC MINI, gdy:

1. Robisz masową "mieszkaniówkę" na nowych instalacjach (drut DY).
2. Priorytetem jest dla Ciebie wizualna kontrola połączenia – całkowita przezroczystość obudowy w serii PC ułatwia szybką inspekcję kierownikowi budowy.
3. Wymagana jest certyfikowana niepalność tworzywa wg norm amerykańskich UL (częsty wymóg w inwestycjach przemysłowych z kapitałem zagranicznym).
4. Szukasz prostego, ekonomicznego rozwiązania, które "po prostu działa" w standardowym zakresie 1,5-2,5 mm².

Wybierz Pawbol E.418, gdy:

1. Potrzebujesz uniwersalności. Pracujesz w serwisie, utrzymaniu ruchu lub automatyce, gdzie spotykasz przekroje 0,5 mm² lub konieczność łączenia linki (po tulejkowaniu).
2. Instalacja pracuje w trudnych warunkach termicznych (nieogrzewane magazyny, oświetlenie zewnętrzne, poddasza). Zakres od -40°C to potężny atut.
3. Cenisz sobie porządek – dostępność gotowych zestawów (Mixbox E.4189) to świetna opcja dla serwisantów mobilnych, którzy nie chcą wozić 5 oddzielnych pudełek ze złączkami.
4. Kolorowe wkłady (oznaczenie ilości torów kolorem frontu) ułatwiają szybkie sięgnięcie po właściwą złączkę w ciemnej piwnicy czy na drabinie.

Podsumowanie

Zarówno Elektroplast, jak i Pawbol udowadniają, że na rynku złączek instalacyjnych nie jesteśmy skazani na monopol. Elektroplast PC MINI to świetna, bezpieczna klasyka do standardowych instalacji podtynkowych. Pawbol E.418 to z kolei "szwajcarski scyzoryk" – bardziej techniczny, tolerujący szerszy zakres temperatur i przewodów.

Sugerujemy mieć w warsztacie oba typy. Elektroplast na "kilometry" kładzionych kabli w nowym budownictwie, a Pawbol do zadań specjalnych, precyzyjnych obwodów sterowania i miejsc narażonych na wahania temperatur. Pamiętajcie tylko o jednym – niezależnie od tego, co wybierzecie: odizolujcie przewód dokładnie na 11 mm. Fizyki nie oszukacie, nawet najlepszą złączką.
