Różnicówka typ B – do czego służy i gdzie się ją stosuje?

Współczesna elektroenergetyka mierzy się z nowymi wyzwaniami, które wynikają z dynamicznego rozwoju technologii energoelektronicznej. Falowniki w instalacjach fotowoltaicznych (PV), stacje ładowania pojazdów elektrycznych (EV) oraz zaawansowane układy napędowe w przemyśle stały się standardem, wprowadzając do sieci niskiego napięcia prądy o złożonych, często odkształconych przebiegach. Tradycyjne wyłączniki różnicowoprądowe (RCD) typu A, choć niezawodne w typowych zastosowaniach, są bezradne wobec jednego, krytycznego zagrożenia: gładkiego prądu stałego (DC), który może je „oślepić”, całkowicie dezaktywując ochronę.

W tym kontekście wyłącznik różnicowoprądowy Typu B (RCD Typ B) przestaje być luksusem, a staje się niezbędnym elementem inżynierskim. W artykule szczegółowo wyjaśnimy mechanizm działania Typu B oraz jego przewagę nad innymi rozwiązaniami.

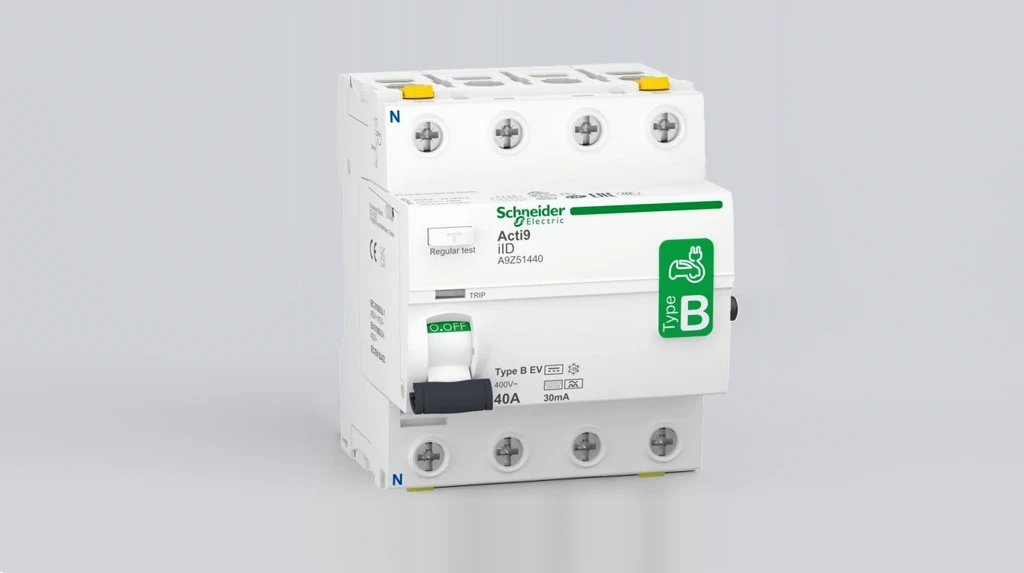

Czym jest wyłącznik różnicowoprądowy typu B?

Wyłącznik różnicowoprądowy typu B stanowi kluczowy element zabezpieczający nowoczesnych instalacji elektrycznych, w których powszechne jest stosowanie urządzeń wykorzystujących energoelektronikę. Jest to wyłącznik o tzw. uniwersalnej czułości prądowej, co oznacza, że jest wrażliwy na cały prąd.

Tradycyjne wyłączniki różnicowoprądowe (Typ AC i Typ A) bazują na detekcji nierównowagi strumieni magnetycznych wywołanych prądami zmiennymi. Jednak rozwój falowników, ładowarek i napędów silnikowych, które przetwarzają prąd przemienny (AC) na prąd stały (DC), wprowadza do instalacji gładki prąd stały (0 Hz). Ten gładki prąd stały, jeśli pojawi się jako upływ, może nasycić rdzeń magnetyczny standardowego RCD Typu A, w efekcie go "oślepiając" i całkowicie uniemożliwiając zadziałanie w przypadku nawet poważnego upływu prądu przemiennego (AC). Typ B został opracowany, by wyeliminować to zagrożenie.

Urządzenia te są dostępne w różnych wersjach prądu znamionowego, często sięgających 125 A, a także w układach 4-polowych przeznaczonych do instalacji trójfazowych. W ofercie producentów można spotkać również wykonania wzmacniane, określane jako HD (Heavy Duty) charakteryzujące się zwiększoną odpornością na korozję, agresywne gazy oraz skrajne temperatury, co jest szczególnie istotne w zastosowaniach przemysłowych.

Warto dodać, że określenie „HD” nie odnosi się do czułości prądowej – wysoką czułość (np. 30 mA) definiuje osobny parametr, a nie oznaczenie serii.

Jak działa różnicówka typu B – ochrona przed prądami AC, pulsującymi DC i stałymi DC

Zasadnicza przewaga RCD Typu B polega na jego zaawansowanym mechanizmie detekcji, który pozwala na skuteczne monitorowanie upływów prądu stałego. Wykrywanie gładkiego prądu stałego wymaga zastosowania technologii niewrażliwej na nasycenie magnetyczne, często realizowanej za pomocą czujników opartych na efekcie Halla, które są w stanie mierzyć stałe pole magnetyczne wytworzone przez prąd DC.

Wyłączniki Typu B gwarantują niezawodne zadziałanie w szerokim zakresie częstotliwości i kształtów prądu resztkowego:

1. Prąd zmienny sinusoidalny (AC).
2. Prąd stały pulsujący (tętniący DC).
3. Gładki prąd stały (DC, 0 Hz).
4. Prądy o mieszanych częstotliwościach i prądy zmienne sinusoidalne do 1000 Hz.
5. Niektóre przemysłowe wersje RCD typu B oferują podwyższoną odporność na zakłócenia wysokiej częstotliwości, jednak nie jest to cecha wszystkich urządzeń i zależy od konkretnego producenta.

Zdolność do monitorowania prądów w zakresie do 150 kHz jest istotna w nowoczesnym środowisku przemysłowym. Falowniki i przetwornice generują zakłócenia o wysokich częstotliwościach przełączania, które mogłyby prowadzić do nieuzasadnionych wyzwoleń w mniej zaawansowanych urządzeniach. Specjalne charakterystyki, takie jak SK, są optymalizowane pod kątem zapewnienia wysokiej dostępności systemu poprzez niższą czułość przy bardzo wysokich częstotliwościach, przy jednoczesnym zachowaniu ochrony przeciwporażeniowej.

Czym różni się typ B od typów A i F?

Różnice w zakresie detekcji między typami RCD są fundamentalne dla zapewnienia bezpieczeństwa w instalacjach z elementami energoelektronicznymi.

*Typ F przeznaczony jest głównie do jednofazowych urządzeń z falownikami, takich jak pralki, klimatyzatory czy pompy ciepła, i wykrywa prądy o mieszanych częstotliwościach do ok. 1 kHz, jednak nadal nie zapewnia ochrony przed gładkim prądem stałym.

Najważniejsze rozróżnienie dotyczy gładkiego prądu stałego. Typ A i F, choć znacznie lepsze od Typu AC (który wykrywa tylko prąd sinusoidalny), nie chronią przed gładkim DC. Obecność gładkiego prądu stałego, nawet o niewielkiej wartości 6 mA, może całkowicie uniemożliwić działanie RCD Typu A, stwarzając w ten sposób ukryte zagrożenie spowodowane awarią pierwotnego zabezpieczenia.

Typ F wyłączników różnicowoprądowych został opracowany z myślą o obwodach zasilających urządzenia z przekształtnikami częstotliwości i układami energoelektronicznymi, takimi jak pompy ciepła, klimatyzatory, pralki czy napędy o zmiennej prędkości. RCD typu F występują zarówno w wykonaniu jednofazowym, jak i trójfazowym.

Charakteryzuje się zwiększoną odpornością na krótkotrwałe prądy udarowe oraz prądy o mieszanej częstotliwości (do ok. 1 kHz), co ogranicza ryzyko niepożądanych zadziałań w instalacjach z falownikami i zasilaczami impulsowymi.

Należy jednak pamiętać, że typ F nie zapewnia pełnej detekcji gładkiego prądu stałego. W instalacjach, w których może wystąpić składowa DC (np. w systemach z zaawansowanymi falownikami), zalecanym rozwiązaniem zgodnym z normą PN-EN/IEC 62423 jest wyłącznik różnicowoprądowy typu B, zapewniający detekcję wszystkich rodzajów prądów upływowych.

Dlaczego typ B jest niezbędny w instalacjach PV (fotowoltaicznych)?

Instalacje fotowoltaiczne, szczególnie te wykorzystujące nowoczesne falowniki bez separacji galwanicznej (transformatora), generują realne ryzyko pojawienia się gładkiego prądu stałego w instalacji AC. Brak separacji galwanicznej oznacza, że w przypadku wewnętrznej usterki w falowniku (np. przebicia do ziemi po stronie DC), prąd stały może swobodnie przedostać się do obwodu niskiego napięcia.

Jeśli w takim obwodzie zastosowany zostanie RCD Typu A, to upływ czysto stały może nasycić rdzeń magnetyczny wyłącznika. Nasycony RCD Typu A przestanie działać, tracąc zdolność do wykrywania zarówno upływów DC, jak i AC. Brak reakcji różnicówki w takiej sytuacji prowadzi do realnego zagrożenia pożarem lub porażeniem prądem.

W związku z tym, w większości instalacji PV, zwłaszcza tych z falownikami bez separacji galwanicznej i w systemach o większej mocy. O konieczności zastosowania RCD typu B nie decyduje moc instalacji, lecz konstrukcja falownika. Jeżeli falownik nie posiada wbudowanego układu detekcji prądu stałego 6 mA, wymagane jest zastosowanie RCD typu B. W przeciwnym przypadku dopuszczalne jest użycie RCD typu A. Niezależnie od ogólnych wytycznych, pierwszym i najważniejszym punktem wyjścia przy planowaniu zabezpieczeń jest zawsze zgodność z dokumentacją producenta falownika.

Różnicówka typu B w stacjach ładowania pojazdów elektrycznych (EV)

Stacje ładowania pojazdów elektrycznych (Mode 3) stanowią kolejny kluczowy obszar zastosowania, gdzie ryzyko upływu prądu stałego jest wysokie. W trakcie ładowania awaria wewnętrznych komponentów pojazdu elektrycznego (np. przetwornicy DC/AC lub prostownika) może wywołać upływ gładkiego prądu stałego do instalacji zasilającej.

Dla stacji ładowania kluczowym wymogiem jest detekcja prądu stałego o wartości równej lub większej niż 6 mA (I_Δn≥6mA). Ta graniczna wartość jest istotna, ponieważ już 6 mA gładkiego DC może zablokować standardowy RCD Typu A. Wymóg ten jest określony w normie IEC 62955, która dotyczy urządzeń do wykrywania resztkowego prądu stałego (RDC-DD).

W kontekście zabezpieczania stacji ładowania możliwe są trzy zgodne z normami rozwiązania:

1. RCD Typ B: Zapewnia pełną i uniwersalną ochronę przed wszystkimi rodzajami prądów upływowych, w tym wymaganym 6 mA DC.
2. RCD Typ A EV: Są to wyłączniki typu A specjalnie dostosowane do wymagań ochrony stacji ładowania. Oprócz standardowej czułości Typu A, wykrywają one upływy prądów resztkowych DC.
3. RCD Typ A + RDC-DD 6mA: W przypadku, gdy stacja ładowania nie posiada zintegrowanego RCD ani monitoringu prądu upływu DC≥6mA, konieczne jest zastosowanie RCD Typu B lub RCD Typu A EV. Jeśli natomiast ładowarka posiada wbudowane urządzenie RDC-DD 6mA zgodne z IEC 62955, wystarczające jest zastosowanie na zasilaniu RCD Typu A.

Dla instalatora znajomość normy IEC 62955 oraz weryfikacja wyposażenia ładowarki jest niezbędna.

• Jeżeli ładowarka ma wbudowany RDC-DD 6mA (zgodnie z IEC 62955), wystarczające jest zabezpieczenie Typu A na zasilaniu.
• Jeżeli ładowarka nie ma wbudowanego RDC-DD 6mA, należy zastosować RCD Typ B lub RCD Typ A EV na zasilaniu.

Zastosowanie w przemyśle i obiektach komercyjnych

W obiektach przemysłowych i komercyjnych RCD Typu B jest kluczowy do zabezpieczania obwodów, w których dominują systemy energoelektroniczne, generujące złożone i często odkształcone prądy upływowe.

Główne zastosowania przemysłowe to:

• Przemienniki częstotliwości (VFD): Stosowane do precyzyjnego sterowania prędkością silników prądu przemiennego (asynchronicznych i synchronicznych) w liniach produkcyjnych, systemach HVAC, pompach i windach. Napędy te przekształcają prąd przemienny na prąd stały, a następnie ponownie modulują go, co generuje upływy zawierające składową gładkiego DC.
• Zasilacze bezprzerwowe (UPS): Duże systemy zasilania awaryjnego.
• Aparatura medyczna: Wyposażenie diagnostyczne i terapeutyczne w szpitalach i klinikach, które wymaga wysokiego stopnia niezawodności zabezpieczeń.

W przemyśle Typ B nie tylko chroni przed porażeniem, ale także wspiera ciągłość pracy. Dzięki swojej uniwersalnej czułości i odporności na zakłócenia, niektóre wersje (np. seria SK) są zoptymalizowane pod kątem zastosowań przemysłowych, charakteryzując się kompatybilnością elektromagnetyczną (zgodnie z VDE 0839-6-2) oraz wysoką odpornością na wycieki operacyjne przy wyższych częstotliwościach, co minimalizuje ryzyko fałszywych wyłączeń i przestojów.

Wyłączniki Typu B w obiektach komercyjnych często są stosowane w wersji o wyższej czułości (np. 300 mA lub 500 mA, krótkozwłoczne lub selektywne). Szybka reakcja krótkozwłocznego mechanizmu (np. 500 mA) na usterki izolacji przyczynia się do ochrony przeciwpożarowej i minimalizacji szkód infrastrukturalnych.

Normy i przepisy dotyczące stosowania różnicówek typu B

Stosowanie RCD Typu B jest ściśle regulowane przez normy międzynarodowe i krajowe.

Podstawowym dokumentem harmonizującym wymagania dla wyłączników różnicowoprądowych o czułości uniwersalnej jest norma PN-EN/IEC 62423. Określa ona właściwości i metody badań dla Typów F i B. Spełnianie wymogów tej normy jest gwarancją, że urządzenie zapewnia kompleksową ochronę przed prądami zmiennymi, pulsującymi i gładkimi prądami stałymi.

Inne kluczowe normy związane z aplikacjami RCD Typu B:

• PN-HD 60364-7-712: Ta norma odnosi się do wymagań dla instalacji PV i zabezpieczeń obwodów AC zasilanych z falowników bez separacji galwanicznej. Wymaga stosowania rozwiązań, które nie ulegną oślepieniu przez prądy stałe, co w praktyce oznacza wymóg Typu B lub rozwiązania równoważnego.
• IEC 62955: Jak wspomniano, norma ta definiuje wymagania dla detektorów prądu resztkowego DC w stacjach ładowania EV.

Normy te określają również minimalne warunki eksploatacyjne, takie jak wytrzymałość elektryczna (np. napięcie znamionowe udarowe wytrzymywane na poziomie 4kV oraz zakresy temperatur pracy, które dla Typu B wynoszą typowo od –25°C do +55°C, w zależności od producenta.

Koszt i dostępność różnicówek typu B

Wyłączniki różnicowoprądowe Typu B są droższe niż ich odpowiedniki Typu A czy AC. Wyższa cena wynika ze złożoności technologicznej, w szczególności z konieczności zastosowania zaawansowanych czujników do detekcji gładkiego prądu stałego, co wymaga bardziej skomplikowanej konstrukcji wewnętrznej. Ponadto, ze względu na mniejszy wolumen produkcji w porównaniu do powszechnie stosowanych RCD Typu A, koszty jednostkowe są wyższe.

Ceny standardowego wyłącznika 4-polowego Typu B (np. 40 A, 30 mA) zaczynają się zazwyczaj od około 460–600 PLN brutto (dane na dzień 26.11.25). Bardziej zaawansowane, przemysłowe jednostki o wyższych prądach znamionowych i czułości (np. 63 A, 500 mA, selektywne) mogą osiągać ceny rzędu 2800 PLN. Ceny RCD typu B są kilkukrotnie wyższe od typów A i AC, co wynika z bardziej zaawansowanej konstrukcji i ograniczonej produkcji.

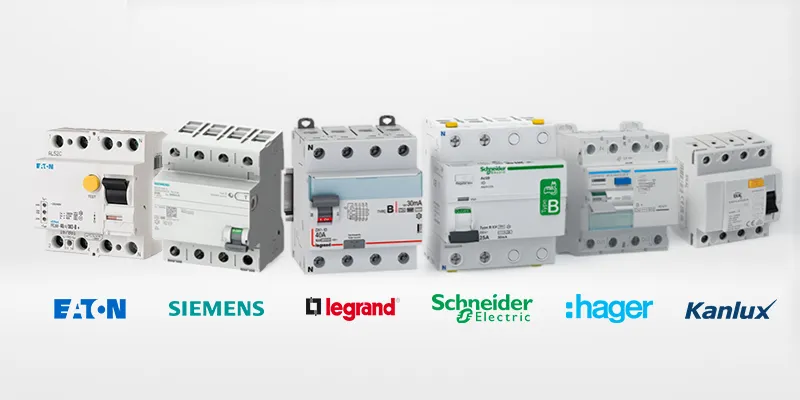

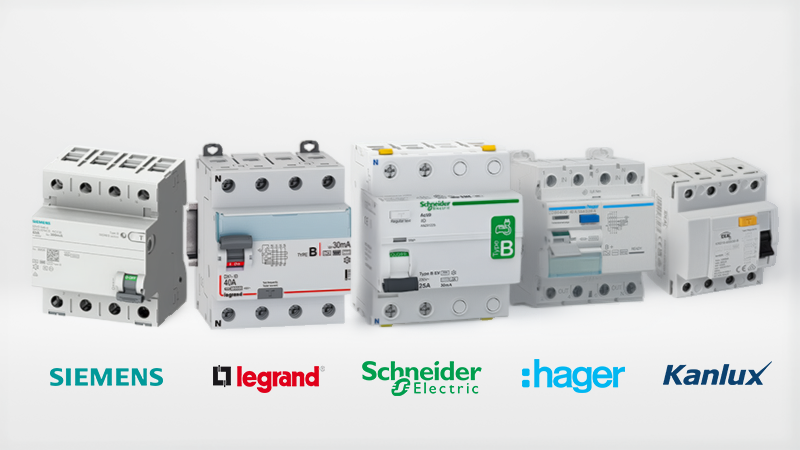

Mimo wyższej ceny, RCD Typu B są szeroko dostępne na rynku polskim, dystrybuowane przez głównych producentów aparatury modułowej, co gwarantuje możliwość doboru odpowiedniego urządzenia.

Warto zwrócić uwagę na ekonomiczną implikację: w aplikacjach EV, gdzie można zastosować RCD Typu A wraz z urządzeniem RDC-DD 6 mA, całkowity koszt aparatury zabezpieczającej może być niższy, co jest często czynnikiem decydującym dla inwestorów.

Podsumowanie – kiedy typ B to jedyne właściwe rozwiązanie

Wyłącznik różnicowoprądowy Typu B jest uniwersalnym zabezpieczeniem, które jest niezbędne wszędzie tam, gdzie prądy stałe (DC) mogą zostać wprowadzone do instalacji niskiego napięcia i gdzie istnieje ryzyko oślepienia standardowych wyłączników różnicowoprądowych.

Trzy główne obszary, w których Typ B stanowi najpełniejsze i najbezpieczniejsze rozwiązanie, to:

1. Instalacje fotowoltaiczne (PV): Obowiązkowe stosowanie Typu B jest wymogiem w przypadku falowników bez separacji galwanicznej, które nie posiadają własnego, zintegrowanego układu detekcji i odłączania gładkiego prądu stałego , by zapobiec utracie ochrony przeciwporażeniowej.
2. Stacje ładowania pojazdów elektrycznych (EV): Typ B zapewnia pełną zgodność z normami, zwłaszcza jeśli stacja ładowania nie jest wyposażona w zintegrowany detektor prądu upływu stałego (RDC-DD) o czułości 6 mA.
3. Układy przemysłowe i komercyjne: Zabezpieczanie obwodów zasilających przemienniki częstotliwości (VFD), duże UPS-y i specjalistyczną aparaturę medyczną, gdzie wymagana jest nie tylko ochrona przed gładkim DC, ale i niezawodność w środowiskach zakłóceń elektromagnetycznych (do 150 kHz).

Warto również pamiętać, że w wielu aplikacjach dopuszczalne są rozwiązania równoważne, takie jak RCD typu A z zewnętrznym modułem RDC-DD 6 mA lub RCD typu A-EV. Decyzja projektowa dotycząca wyboru RCD nigdy nie powinna być podyktowana wyłącznie kosztem. W obwodach zasilających energoelektronikę, stosowanie Typu B jest wymogiem normatywnym i technicznym, gwarantującym, że ochrona przeciwporażeniowa nie zostanie wyłączona z działania przez gładki prąd stały, zapewniając tym samym najwyższy poziom bezpieczeństwa ludzi i minimalizując ryzyko pożaru.
