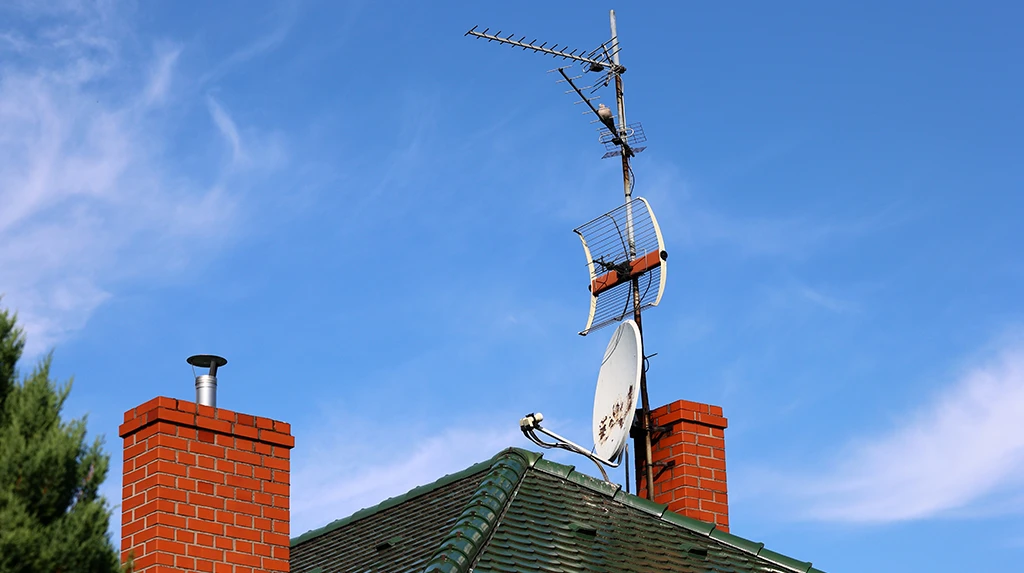

Jak zaprojektować instalację RTV-SAT w domu jednorodzinnym?
Instalacja RTV-SAT nabrała szczególnego znaczenia w odniesieniu do sytuacji, gdy dostawca internetu zawiedzie, zostanie przerwane połączenie światłowodowe lub kablowe. Poza tym wszystko to, co do nas jest dostarczane drogą światłowodową lub kablową podlega monitorowaniu, wiec wszyscy ci, którzy nie mają potrzeb korzystania na co dzień z wielu serwisów streamingowych, na pewno wykorzystają instalację antenową.
By bezproblemowo użytkować taką instalację, należy najpierw poprawnie ją zaprojektować, a następnie wykonać. A jak do tego tematu podchodzą profesjonalne firmy profesjonalne?
Jak firmy profesjonalne podchodzą do instalacji RTV-SAT w domu jednorodzinnym?
W pierwszej kolejności należy określić swoje położenie względem dostępnych nadajników radiowo -telewizyjnych. Można tego dokonać na szereg sposobów. Albo za pomocą dostępnych aplikacji lub wykonania niezbędnych pomiarów na miejscu i przeprowadzeniu wizji lokalnej.

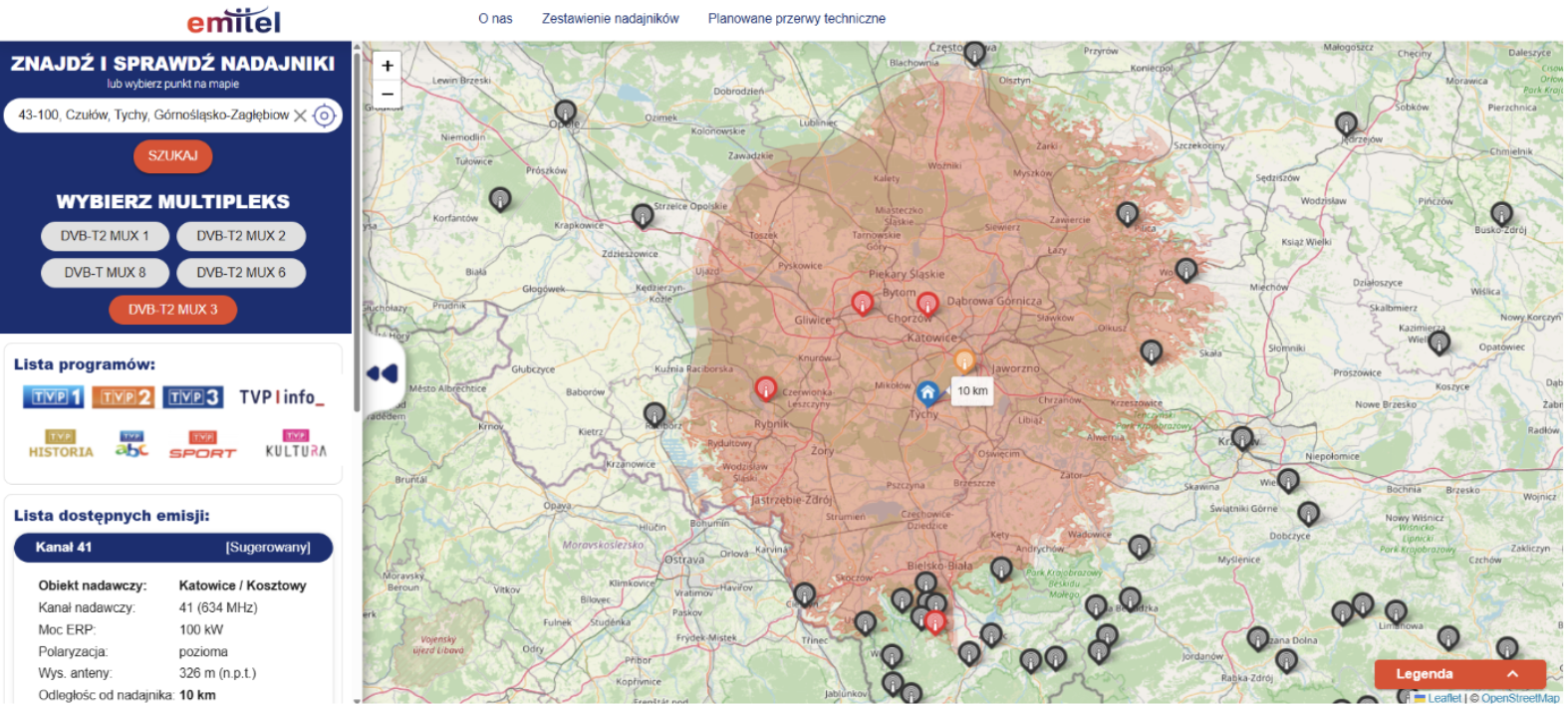

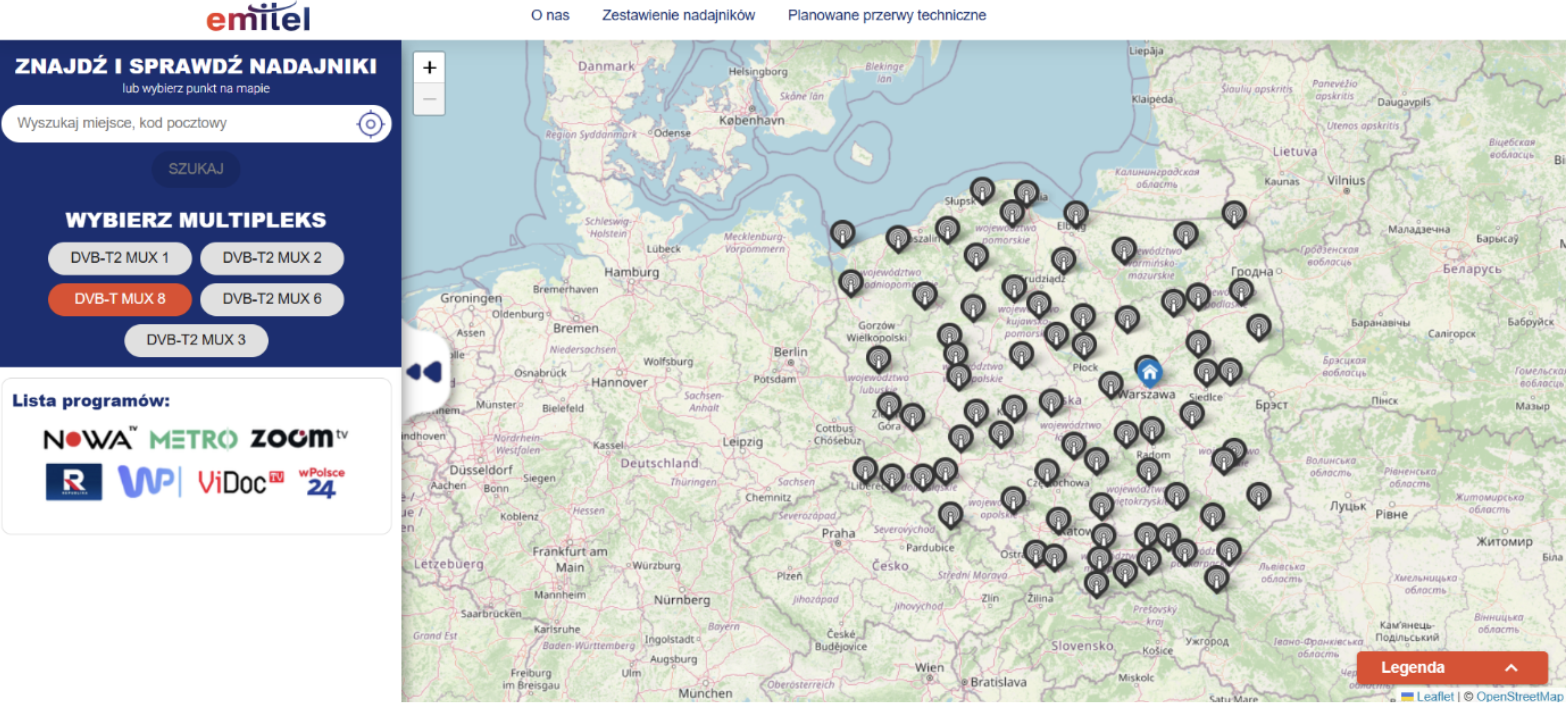

Najpopularniejsze aplikacje to: EmiMaps, DVB-T/T2 Finder i Antenna Point lub Dobierz Antenę DVB-T. Za ich pomocą można określić, w jakiej odległości od nadajników znajduje się obiekt, jakie programy można odebrać, jakie anteny można wykorzystać.
Aplikacje, jak i wszystkie programy do sprawdzania pokrycia sygnałem mogą służyć pomocą, ale tak naprawdę najwłaściwsze jest zawsze pojawienie się instalatora na lokalizacji, sprawdzenie warunków technicznych budynku, określenie dobrego miejsca na system antenowy oraz dokonanie na miejscu pomiarów.
Następnym etapem jest oczywiście określenie potrzeb i oczekiwań przez inwestora oraz przejście do projektu całego systemu.
Czasami dobrze jest wspomnieć inwestorowi o takiej zasadzie, że choć w tej chwili ma mniejsze potrzeby, to warto podczas inwestycji położyć kable w taki sposób, aby w każdej chwili, gdy zmieni zdanie, można było unowocześnić instalację do nowych potrzeb.
Same komponenty mogą przecież podlegać wymianie, natomiast okablowanie trudno jest wymieniać w trakcie użytkowania domu czy mieszkania. Koszty położenia właściwego, dobrego okablowania na poziomie inwestycji są naprawdę niewspółmierne do tych, jakie trzeba by ponieść w późniejszym czasie.
Jakie są najczęstsze przykłady instalacji RTV-SAT?
Poniżej przedstawię kilka przykładów instalacji obecnie najczęściej wybieranych w domkach jednorodzinnych.
Przy okazji omawiania schematów instalacji omówione zostaną również elementy instalacji.

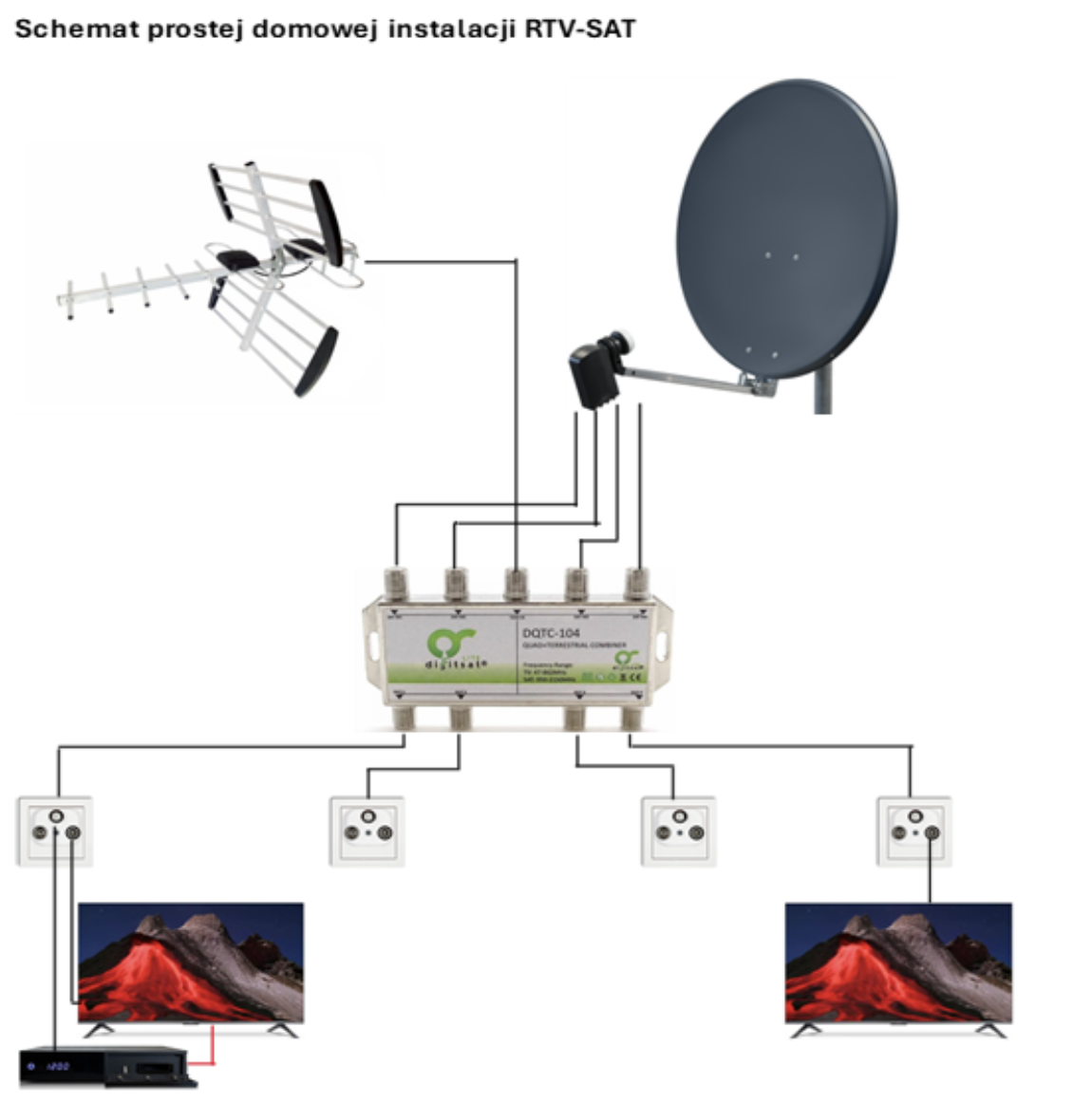

To bardzo często spotykana topologia w małych domach. Wygląda na mało skomplikowaną, ale zapewnia dostęp do wszystkich sygnałów radiowych przez użytkowników.
Ograniczeniem może być tylko ilość punktów, bo w podstawowej konfiguracji można obsługiwać 4 punkty wyposażone w telewizor lub telewizor i dekoder. Sygnały z telewizji naziemnej, czyli DVB-T i DVB-T2 zapewnia antena szerokopasmowa.
Anteny szerokopasmowe umożliwiają odbiór we wszystkich pasmach telewizyjnych sygnału z nadajników naziemnych. Anteny naziemne sprawdzają się w każdej instalacji, bo dają pewny dostępu do sygnału niezależnie od tego, jaka jest pogoda. Wybranie odpowiedniej anteny w zależności od miejsca jej instalacji gwarantuje dobry i niezakłócony odbiór.
Anteny szerokopasmowe RTV-SAT

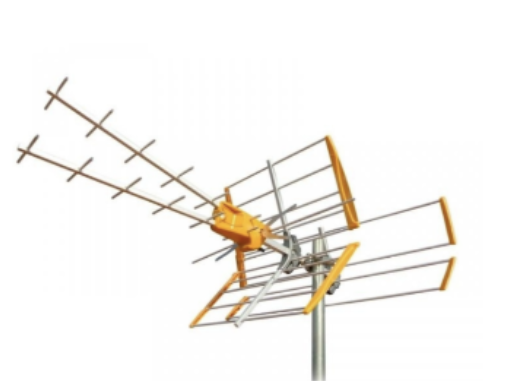

Antena typu Yagi

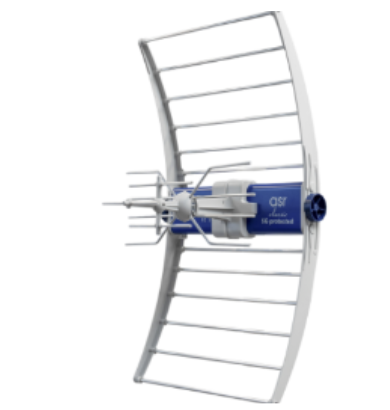

Antena reflektorowa

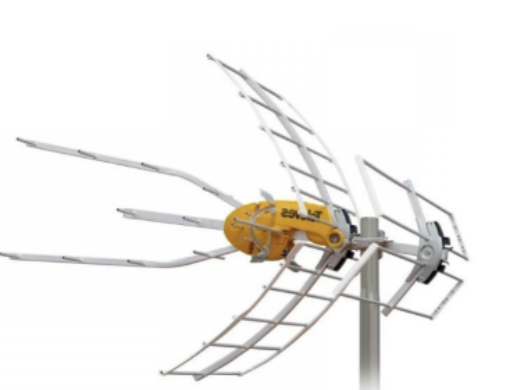

Antena Yagi w technologii TForce

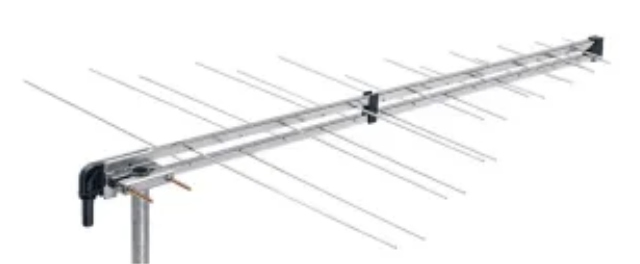

Antena logarytmiczna

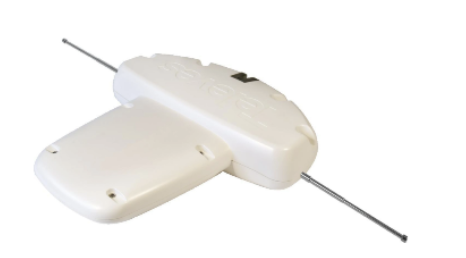

Antena typu Yagi w technologii mikropaskowej
Do sygnału telewizyjnego oraz radia DAB+ można przyłączyć jeszcze sygnał radiowy UKF przez odpowiedni sumator lub zwrotnicę.
Następną anteną jest antena satelitarna. Na rysunku występuje z konwerterem typu quad, ale zamiast tego konwertera można zainstalować również konwerter z wyjściem pojedynczym lub podwójnym w standardzie Unicabel. Wtedy zyskujemy jeszcze dodatkowo na funkcjonalności w postaci nagrywania kilku programów na dekoderze, mając do dyspozycji jeden tylko przewód.
Można też sygnał podzielić na więcej odbiorników, nawet do 32. Inną opcją dla tych, którzy chcą odbierać programy satelitarne z więcej, niż tylko jednego satelity jest zastosowanie konwerterów typu monoblok. Najczęściej umożliwiają odbiór satelitów w odstępie 3° lub 6° kątowych.
W Polsce najczęściej wybierany jest Hot Bird, na którym nadają polscy nadawcy telewizji płatnej oraz Astra, gdzie znajdziemy programy angielsko-, niemieckojęzyczne oraz szereg innych. Sama antena, tzw. czasza, w obecnych czasie nie musi być duża. W zupełności wystarczy czasza 85-90 cm.
Typy konwerterów

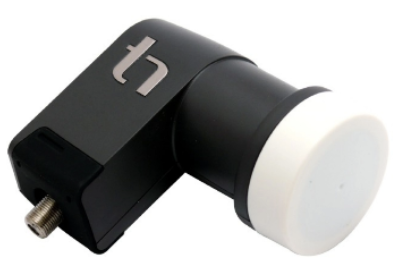

Konwerter typu singiel
To jeden z najpopularniejszych konwerterów. Umożliwia odbiór sygnałów satelitarnych z jednego satelity dla jednego odbiorcy.

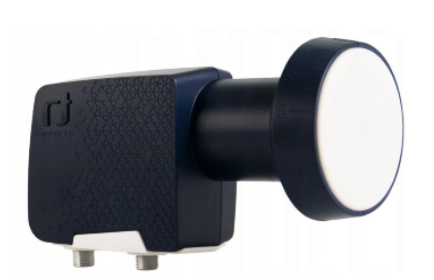

Konwerter typu twin lub Wide Band
Ten konwerter umozliwia odbiór sygnału satelitarnego z jednego satelity dla dwóch odbiorców lub dwóch odbiorników.

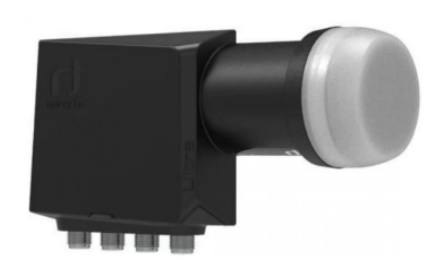

Konwerter typu quad lub typu quarto
Konwerter z 4 wyprowadzeniami może być typu quad jak i quarto. Pierwszy umożliwia odbiór sygnału satelitarnego dla 4 odbiorców lub odbiorników a drugi stosowany jest przy instalacjach multiswitchowych.

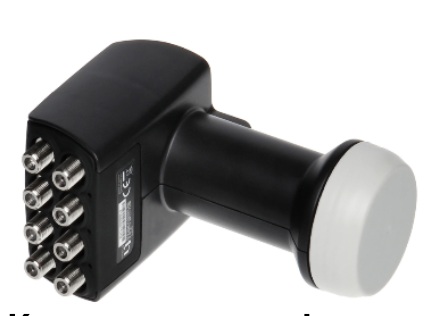

Konwerter typu okto
Konwerter z 8 wyprowadzeniami. Umożliwia odbiór sygnału satelitarnego z jednego satelity dla 8 odbiorców lub dla 8 odbiorników. Czasami stosowany przy dekoderach umożliwiających nagrywanie niezależnie programów. Obecnie rzadko stosowany w instalacjach.

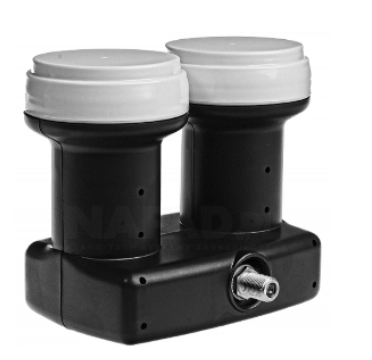

Konwerter typu singiel monoblok
Konwerter umożliwia odbiór sygnału satelitarnego dla jednego odbiorcy, jednego odbiornika, z dwóch satelit. W obudowie mieszczą się dwa konwertery i przełącznik diseqC. Zaletą jest to, że przy zwartej konstrukcji i odpowiedniej budowie można odbierać sygnały za pomocą jednego kabla.

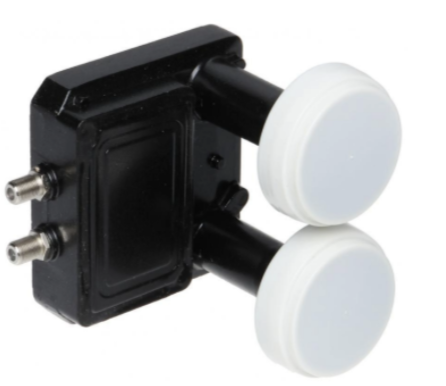

Konwerter typu twin monoblok
Ta konstrukcja konwertera typu monoblok daje możliwość odbioru sygnału dla dwóch odbiorców lub odbiorników z dwóch różnych satelit dysponując jedna anteną. Taki typ konwertera można również użyć dla odbiornika satelitarnego wyposażonego w nagrywarkę.

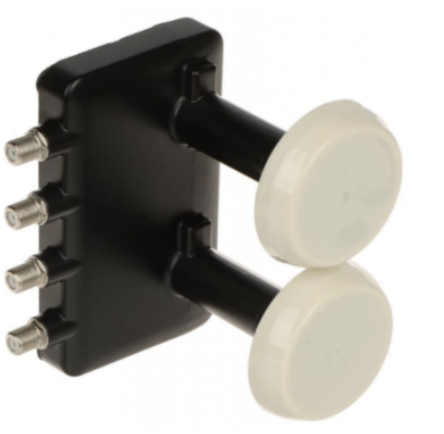

Konwerter typu quad monoblok
Konwerter o budowie monobloku. Umożliwia odbiór sygnałów satelitarnych z dwóch satelit dla czterech odbiorców lub można stworzyć miks. Czyli dostarczyć sygnał dla jednego odbiornika satelitarnego z nagrywarką i do dwóch innych odbiorników bez nagrywarki lub dla dwóch odbiorników z nagrywarkami.

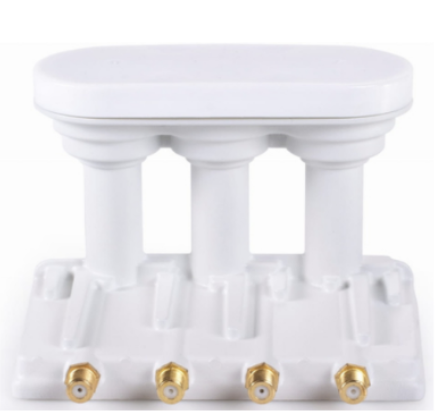

Konwerter typu quad monoblok 3 satelity
Bardzo rzadko spotykany konwerter. Umożliwia odbiór sygnałów satelitarnych z trzech pozycji satelitarnych dla czterech odbiorców.

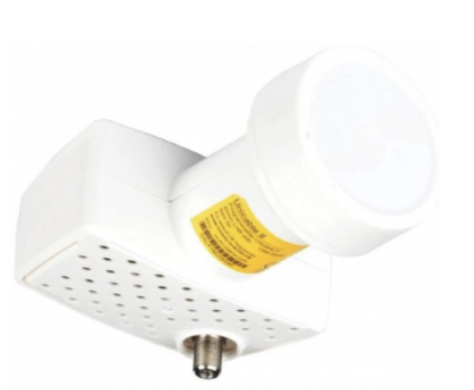

Konwerter Unicabel
Ten konwerter należy do rodziny konwerterów nazywanych powszechnie cyfrowymi. Umożliwia w teorii odbiór sygnału satelitarnego przez 32 odbiorców za pomocą jednego kabla poprzez rozdzielenie przez specjalne rozdzielacze sygnału. Często stosowany w sytuacji, gdzie są dekodery umożliwiające jednoczesne nagrywanie kilku programów i oglądanie innego w tym samym czasie. Można go też stosować w starszych instalacjach, gdzie brak było okablowania.

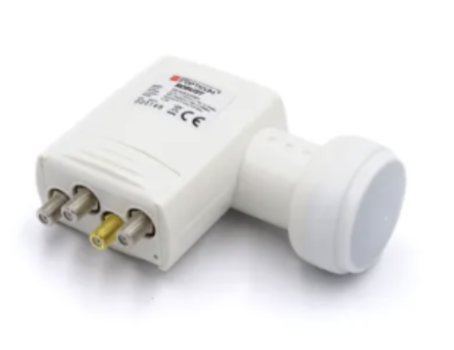

Konwerter typu Legasy-Unicabel
To taki trochę miks konwertera cyfrowego i analogowego. Taki typ konwertera występuje w różnych konfiguracjach. Różnią się tzw. ilością wyprowadzeń legacy czyli analogowych. Zawsze jest jednak przynajmniej jedno wyjście typu Unicabel.

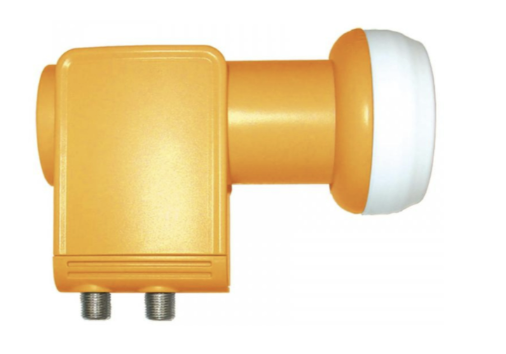

Konwerter typu Wide Band
Ten typ konwertera w ostatnim czasie robi karierę na rynku instalacji multiswitchowych. Z racji swojej budowy umożliwia odbiór sygnałów satelitarnych w dwóch polaryzacjach w specjalnych oknach częstotliwościowych co ograniczyło ilość okablowania o połowę między konwerterem a multiswitchem.

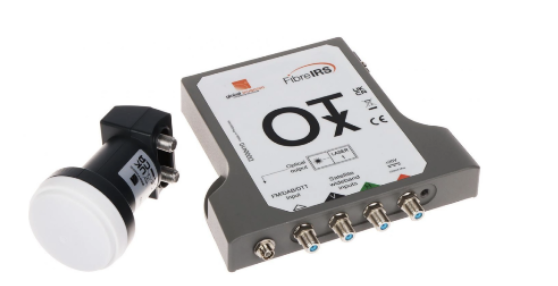

Konwerter optyczny
To rozwiązanie z racji swojej ceny i dużych możliwości najczęściej można spotkać obecnie w instalacjach wielorodzinnych. To połączenie konwertera typu wide band z konwerterem/nadajnikiem optycznym. Ze względu na to, że nie ma ograniczeń w odległości kabla między anteną a odbiornikiem stosowany w dużych instalacjach. Transmisja odbywa się po światłowodzie.

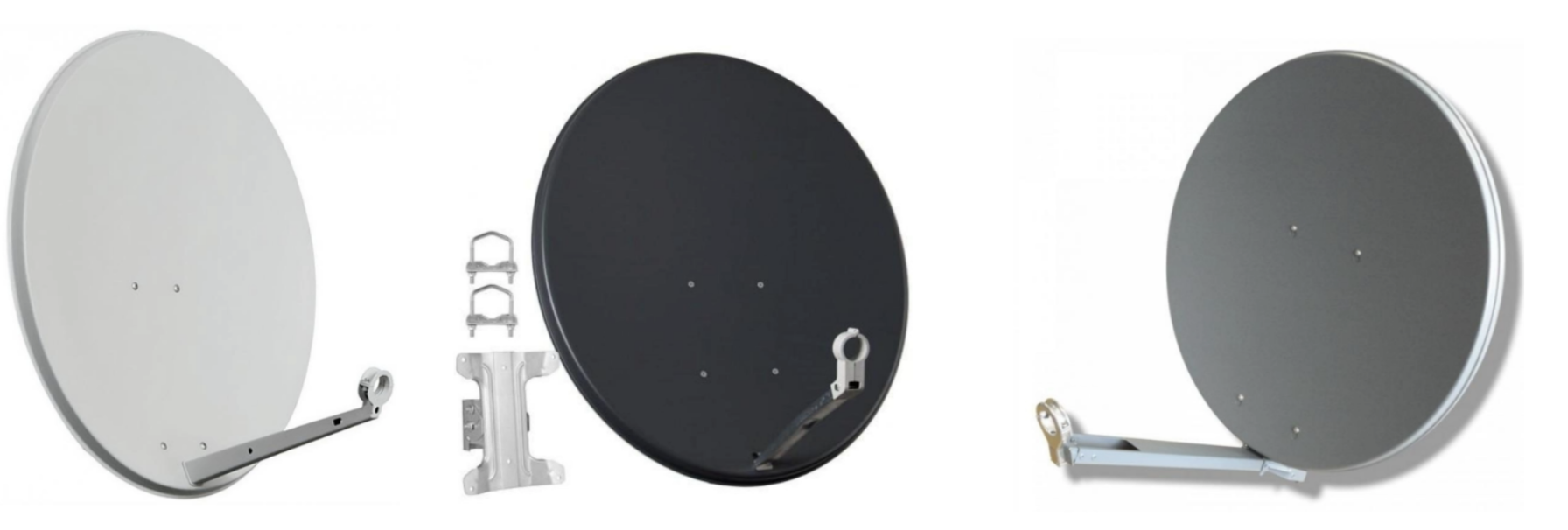

Typy anten satelitarnych
Nie sposób też nie wspomnieć w tym miejscu o samych antenach satelitarnych. Bardzo często inwestorzy skupiają się na sprzęcie elektronicznym, zapominając o przemyślanym wyborze tych anten. To od nich i ich jakości wykonania tak naprawdę zależy jakość sygnału, jaki dociera do konwertera. Tutaj bardzo często ma uzasadnienie zasada, że jakość niestety kosztuje.
Jest to związane nie tylko z jakością materiałów, ale i precyzją tłoczenia blachy no i konstrukcją, która zapewni jej sztywność. Anteny mogą być wykonane ze stali lub z aluminium. Dla typowego domu jednorodzinnego nie musimy stosować dużych anten satelitarnych. Wystarczą anteny w przedziale 85-90 cm.
W ostatnich czasach coraz więcej klientów oraz instalatorów wybiera jako źródło sygnałów instalację multiswitchową.
Na czym polega instalacja multiswitchowa?

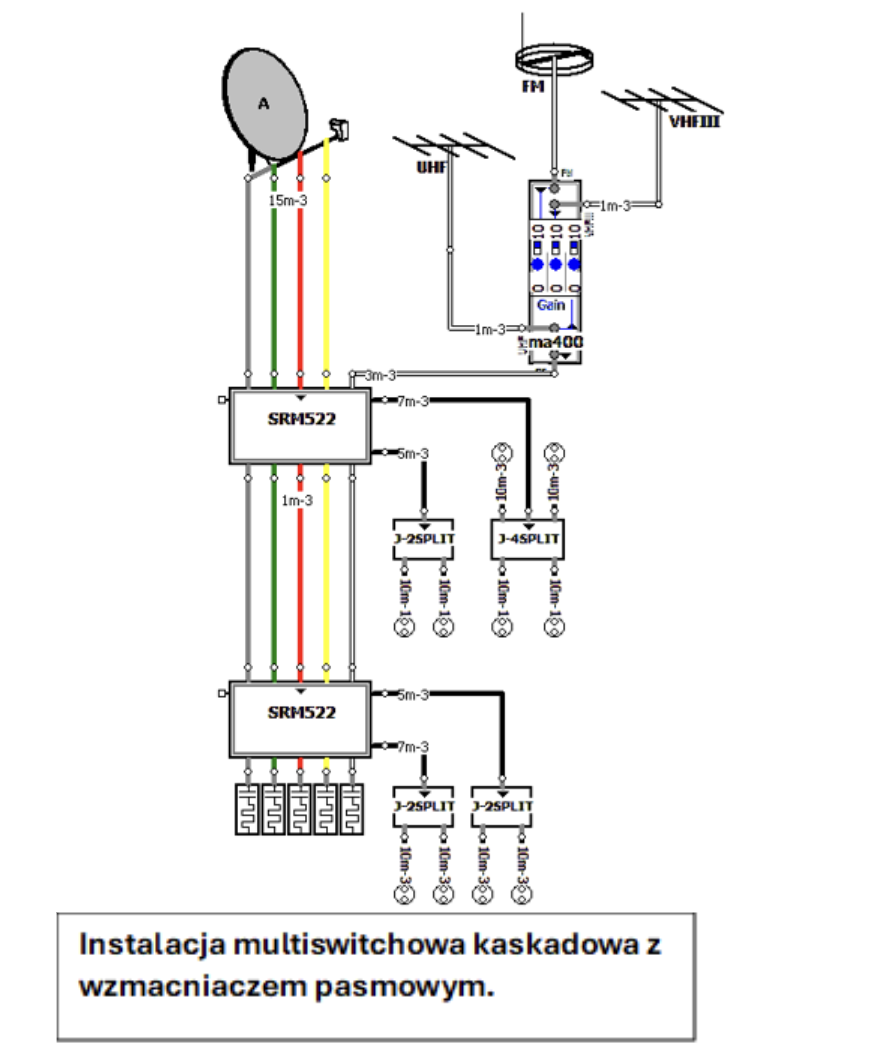

Instalacja multiswitchowa uważana jest za bardzo uniwersalną i nowoczesną instalację antenową. Może występować w różnych konfiguracjach a ostateczny projekt to suma potrzeb odbiorców, jak i warunków sygnałowych. Instalacja tego typu może podlegać wielu modyfikacjom i łatwo jest ja przystosować do konkretnych oczekiwań.
Do instalacji multiswitchowej w bardzo łatwy sposób można dobrać komponenty. W powyższym schemacie mamy antenę satelitarną z konwerterem typu quarto, antenę dla pasma VHF, antenę dla pasma UHF oraz antenę UKF. Sygnały z anten naziemnych są zsumowane przez zwrotnicę i zsumowany sygnał podany jest na wejście multiswitcha o nazwie Terr. TV — to skrót od angielskiego terrestrial, czyli naziemna TV.
Sygnały o polaryzacjach VL, VH, Hl i HH z konwertera są połączone z odpowiednimi wejściami multiswitcha, który może przesłać zsumowany sygnał RTV i SAT do 8 odbiorników. Zmiany mogą wystąpić wszędzie w tym układzie instalacji.

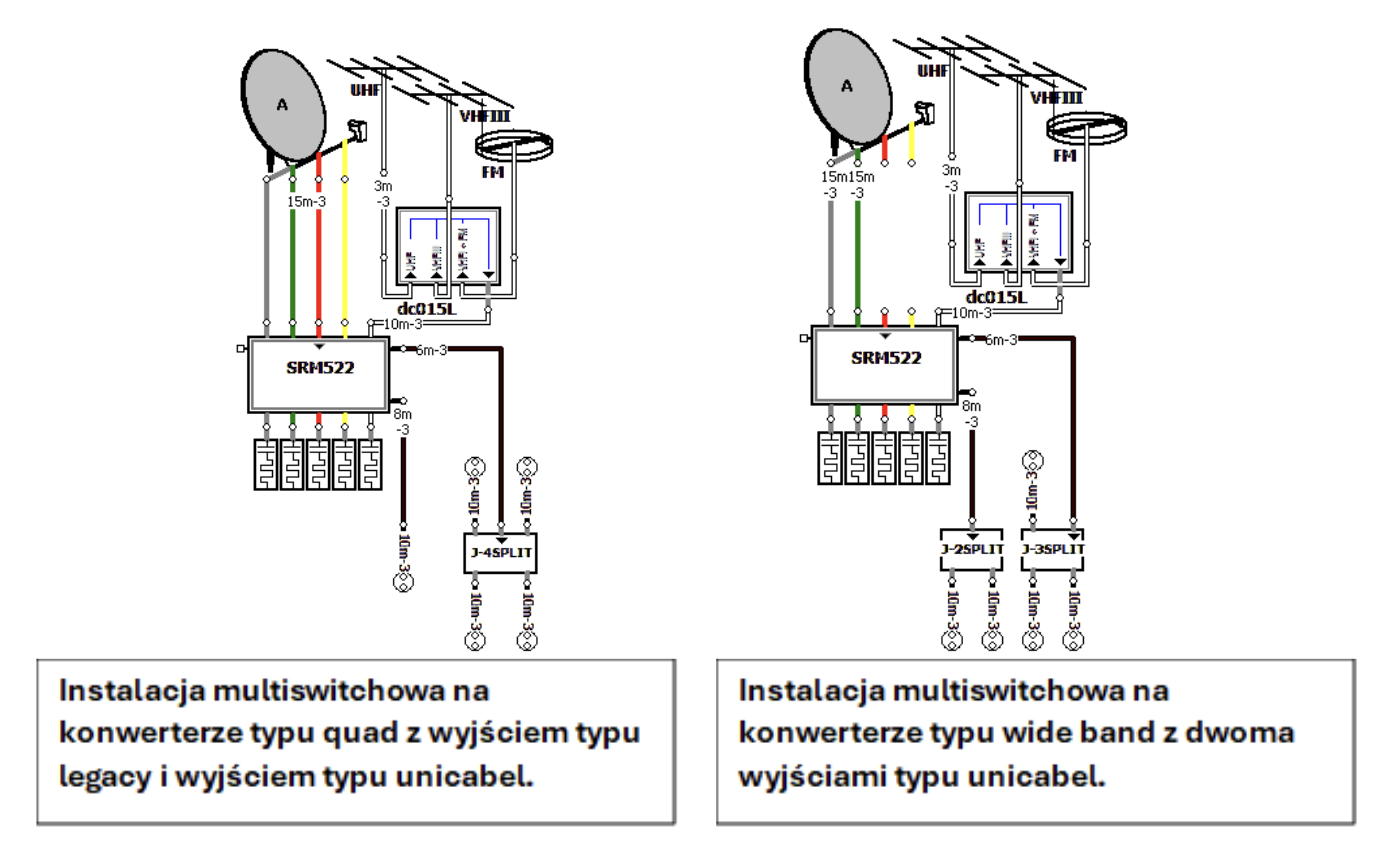

Można zastosować multiswitch na więcej wyprowadzeń. Sam multiswitch może odbierać dwa lub więcej sygnałów satelitarnych. Jest też oczywiście możliwość wprowadzenie do instalacji multiswitcha z wyprowadzeniami w standardzie legacy, czyli tradycyjnej oraz z sygnałem typu unicabel. Jest również możliwość stosowania multiswitchy przelotowych i w tym przypadku można uzyskać wiele kombinacji z odbiorem sygnału.
Jakie są typy anten naziemnych?
Można zmienić typy anten naziemnych. Oczywiście dobranej wg parametrów sygnału w danej okolicy. Można też zastosować jedną antenę bez zwrotnicy typu combo. Można zastosować, jeśli jest taka potrzeba wzmacniacz sygnału telewizji naziemnej, aby lepiej zbalansować sygnały na wejściu multiswitcha. Co więcej, w pomieszczeniach gdzie byłaby taka potrzeba, można wykonać instalacje dwuprzewodową do gniazda RTV-2xSAT. A więc jest sporo możliwości, aby dostosować instalację do naszych potrzeb.

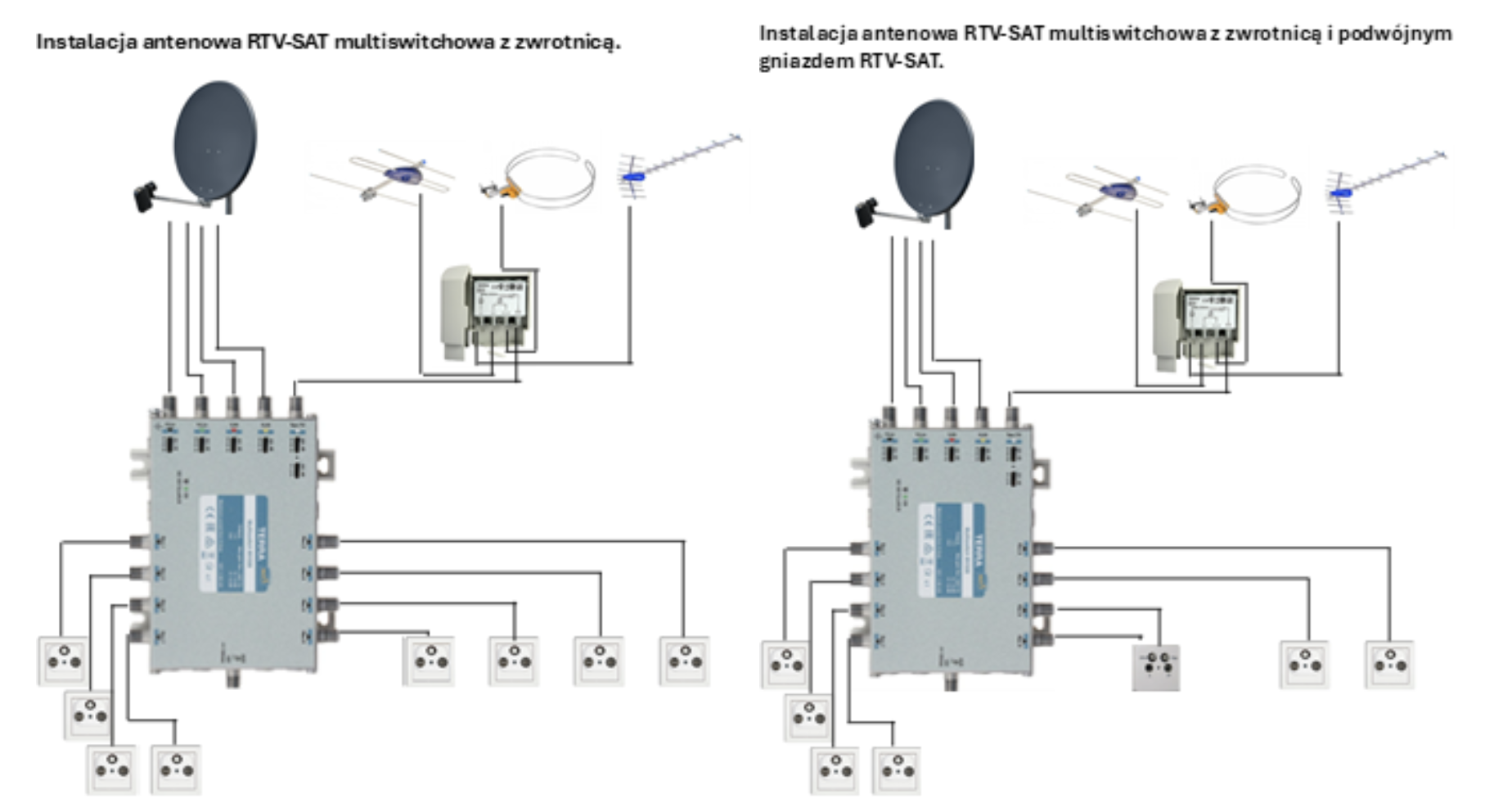

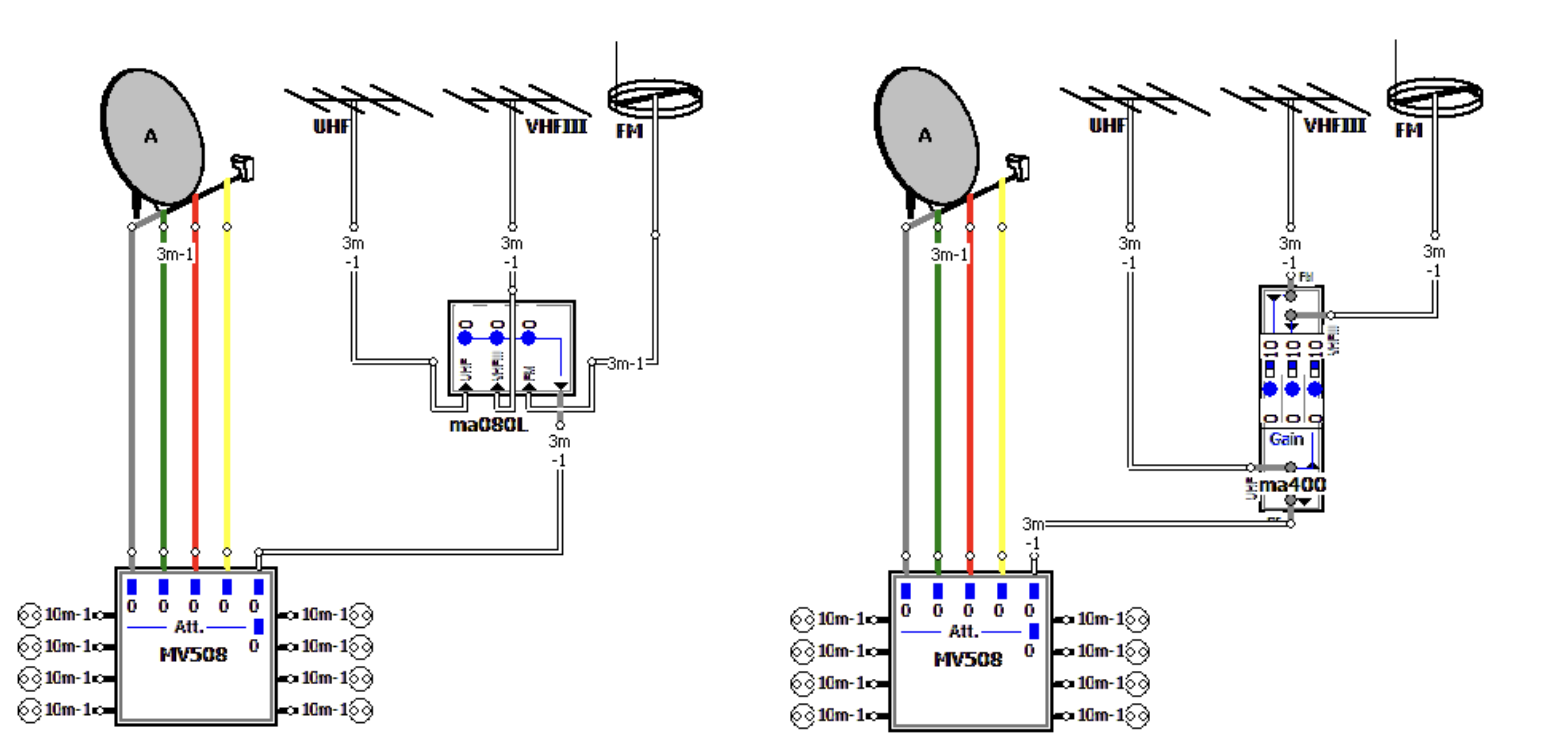

Schematy instalacji multiswitchowej ze zwrotnicą i z wzmacniaczem

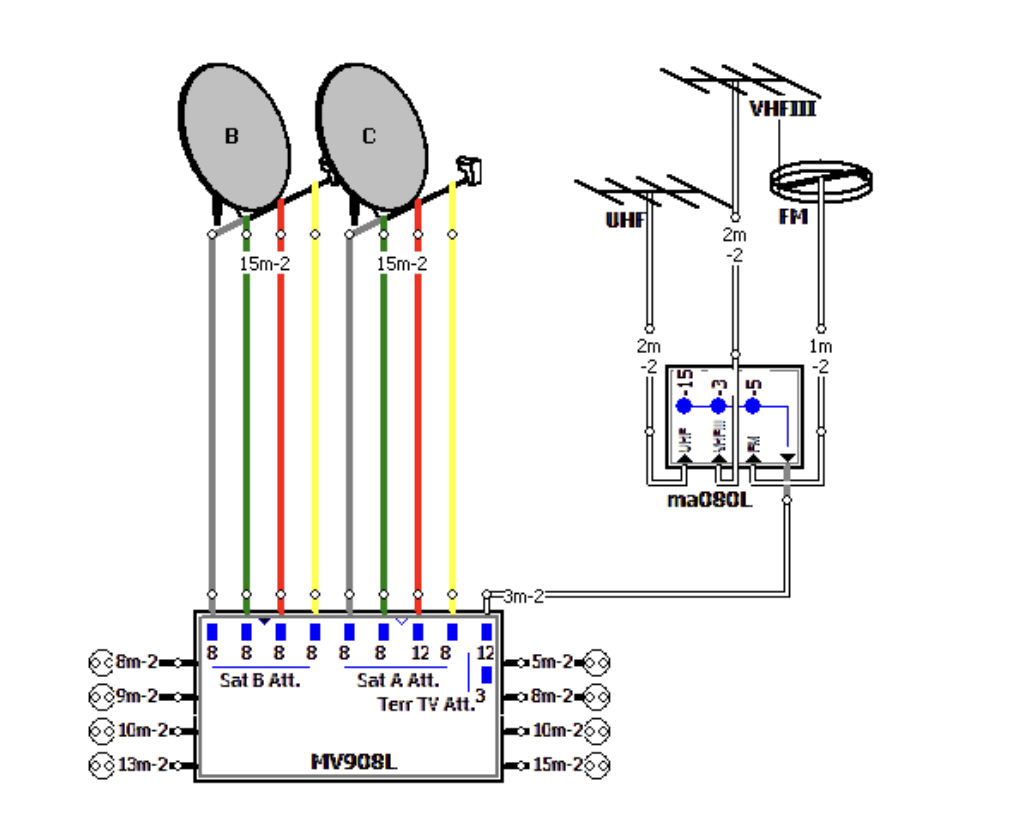

Instalacja multiswitchowa dla dwóch satelitów z aktywnym torem TV z zwrotnicą antenową
Instalacje antenowe w nowym budownictwie
Instalacje antenowe najczęściej w nowym budownictwie oparte są o konwertery typu quarto. Jest to związane z ceną poszczególnych elementów, jak i brakiem potrzeby posiadania specjalistycznego sprzętu pomiarowego. Do mankamentów można zaliczyć fakt, że występuje zdecydowanie dużo większa ilość kabli i instalacja wewnętrzna koniecznie musi być wykonana w systemie gwiaździstym.
Jednakże postęp zaznacza się również w technice antenowej. Do najnowszych trendów zaliczyć możemy instalację tzw. wide band, jak i unicable. Instalacje tego typu zyskują na popularności ze względu na większą funkcjonalność takiej instalacji i wspierania tych technologii przez operatorów płatnych platform.
Tym, co najbardziej przyciąga do tych technologii to możliwość nagrywania kilku programów i oglądanie innego programu w tym samym czasie, i to wszystko otrzymujemy przez jeden tylko kabel. Do tego dochodzi jeszcze cofanie w czasie programu, stop-klatka, zatrzymanie itd.
Choć komponenty do tej instalacji są odrobinę droższe niż do instalacji multiswitchowej opartej na konwerterze typu quatro, to rekompensowane to jest wieloma funkcjonalnościami, jakie można zyskać oraz jeszcze bardziej uproszczoną instalacją, oraz zmniejszeniem ilości przewodów.

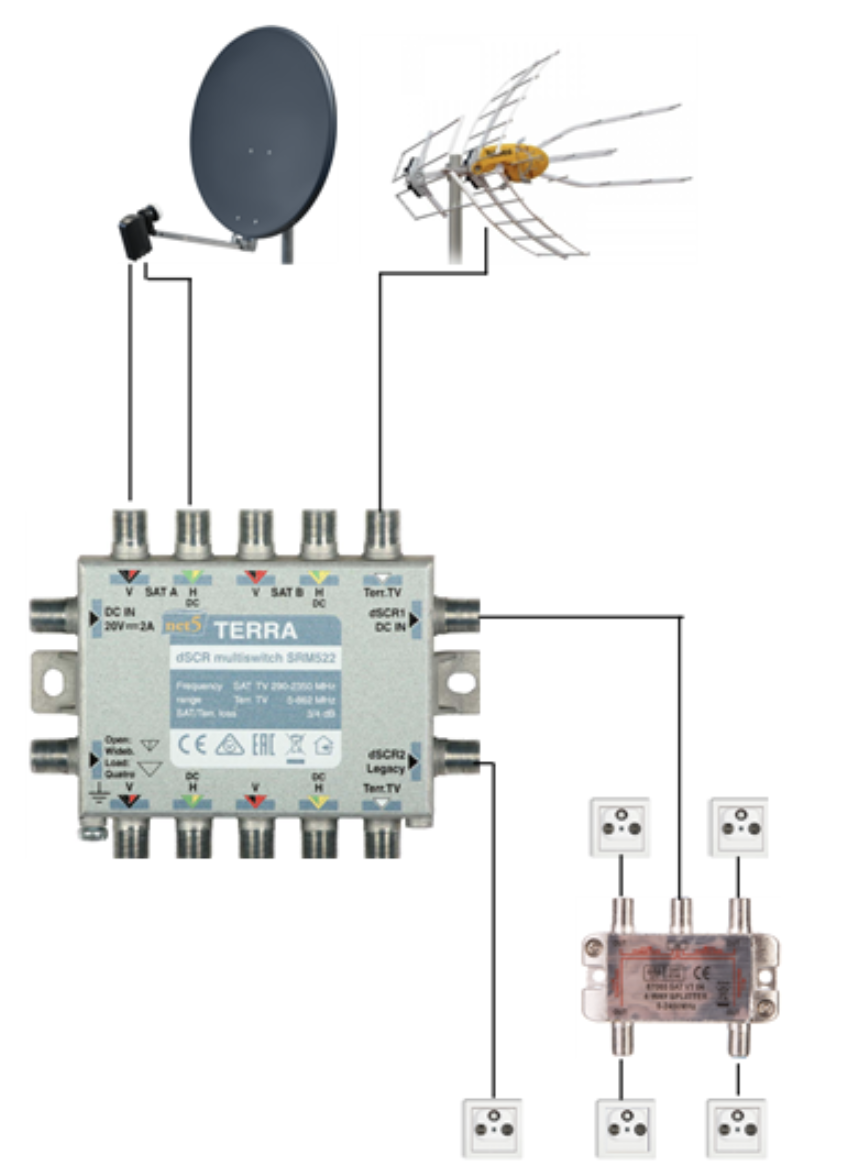

Instalacja antenowa RTV-SAT na konwerterze typu wide band
W instalacjach wide bandowych stosuje się konwertery, które wymagają jedynie dwóch przewodów. Same multiswitche mają najczęściej to zaletę, że mogą nadal obsługiwać konwertery typu quarto i wystawiać sygnały zarówno standardowe, jak i cyfrowe unicabel zwane też dSCR.
Sposobów zaspokojenia domu w sygnał telewizyjny i radiowy jest naprawdę wiele i nawet nie sposób wszystkich możliwych wariantów przedstawić. Każda lokalizacja i oczekiwania są inne, a to wpływa na projekt instalacji. Warto też wspomnieć w tym miejscu, aby korzystać z instalatorów o sporym doświadczeniu i wyposażonych w dobry sprzęt pomiarowy.
Jakie są zalety instalacji antenowej?
Zaletą niewątpliwą indywidualnej instalacji antenowej jest to, że nie jesteśmy monitorowani przez żadnego operatora, a przez to nasze dane co do tego, ile i co oglądamy ,nie trafią do firm marketingowych. To dobre rozwiązanie również dla tych, którzy mają zamiar zamieszkać w miejscu, gdzie brak infrastruktury w postaci kablówki lub światłowodu.
Schematy zostały wykonane za pomocą programu free SatNet.
