Podłączenie alternatora – co elektryk wiedzieć powinien?

Podłączenie alternatora

Nieprawidłowo podłączony alternator potrafi unieruchomić pojazd szybciej, niż się wydaje. W tym artykule znajdziesz konkrety, które każdy elektryk powinien znać, zanim sięgnie po klucze i miernik.

Chociaż schematy podłączeń bywają różne, zasady działania alternatora są niezmienne. Dlatego warto uporządkować wiedzę, zanim zacznie się pracę z instalacją. W tym poradniku wyjaśniamy, jak podłączyć alternator, na co zwrócić uwagę przy wzbudzeniu, jakie błędy są najczęstsze i co wyróżnia konstrukcje Bosch. Artykuł skierowany jest do praktyków, którzy chcą pracować szybciej i bez pomyłek.

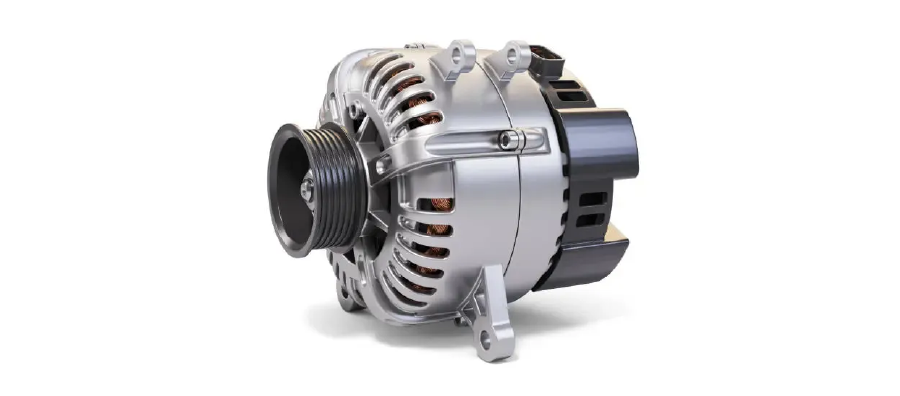

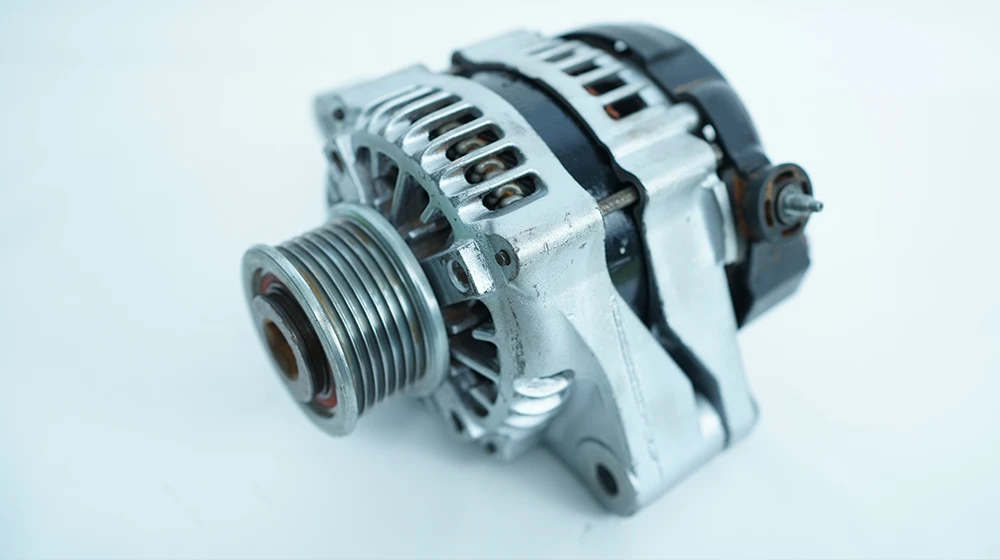

Alternator

Jak działa alternator i za co odpowiada w instalacji elektrycznej?

Alternator to element, który zamienia energię mechaniczną w prąd przemienny, a następnie – przez wbudowany prostownik – w prąd stały. Jego głównym zadaniem jest ładowanie akumulatora oraz zasilanie odbiorników elektrycznych, gdy silnik pracuje. Bez sprawnego alternatora szybko dochodzi do rozładowania baterii. W układzie instalacji pełni funkcję istotnego źródła zasilania.

Wytwarza napięcie o stabilnym poziomie, dzięki czemu nie dochodzi do przeciążeń i uszkodzeń delikatnych komponentów elektronicznych. Warto pamiętać, że alternator zaczyna działać dopiero po uruchomieniu silnika. Jego sprawność zależy m.in. od stanu szczotek, regulatora napięcia i jakości połączeń masowych.

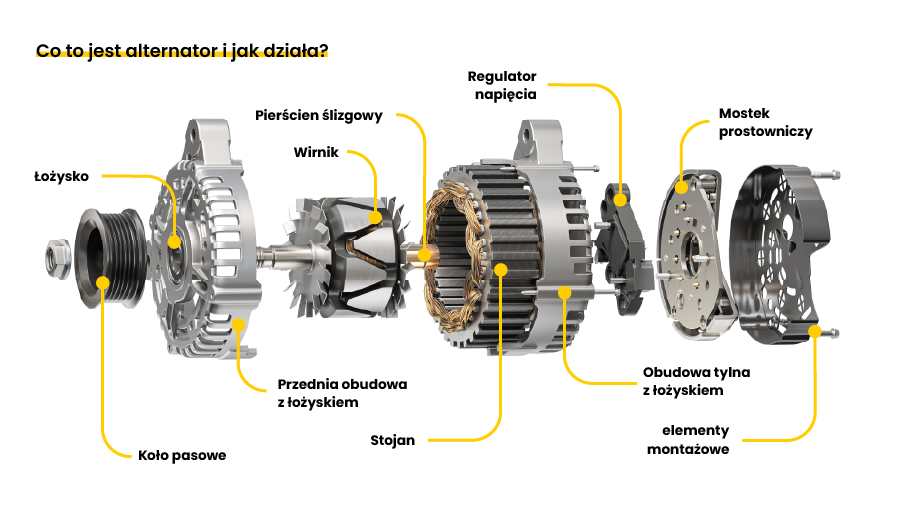

Co to jest alternator schemat

Schemat podłączenia alternatora – co trzeba wiedzieć?

Każda instalacja alternatora wymaga znajomości konkretnego układu elektrycznego pojazdu i rodzaju zastosowanego regulatora. W praktyce najczęściej spotykane są alternatory z wbudowanym regulatorem napięcia, gdzie połączenia ograniczają się do zacisków B+, D+ oraz masy.

Schemat podłączenia alternatora zawsze powinien być dostosowany do parametrów układu – napięcia, mocy oraz sposobu wzbudzania. Niezbędne jest prawidłowe połączenie przewodu głównego z akumulatorem oraz linii sygnałowej do kontrolki ładowania. Błąd w okablowaniu grozi nie tylko brakiem ładowania, ale też uszkodzeniem elektroniki. Warto także skontrolować oporność przewodów i jakość styków.

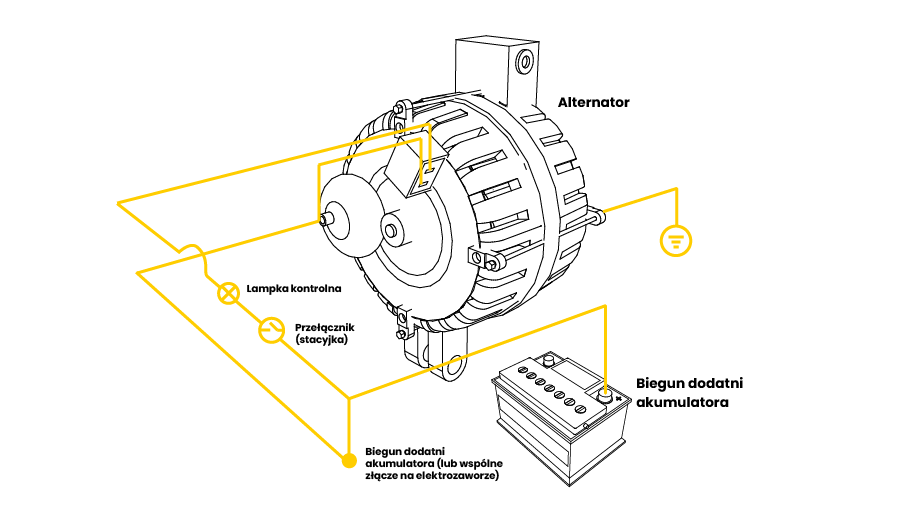

Schemat alternator

Czym jest wzbudzenie alternatora i jak je podłączyć?

Wzbudzenie alternatora to proces dostarczenia napięcia do uzwojenia wirnika, które pozwala na wytworzenie pola magnetycznego niezbędnego do generowania prądu. W większości układów napięcie wzbudzające pochodzi z akumulatora i trafia do alternatora przez kontrolkę ładowania.

Bardzo ważne jest poprawne podłączenie przewodu do zacisku D+ – to właśnie tam trafia napięcie inicjujące pracę urządzenia. W nowoczesnych autach funkcję tę często przejmuje sterownik ECU, dlatego trzeba sprawdzić, czy alternator współpracuje z systemem pojazdu. Nieprawidłowe podłączenie może skutkować brakiem ładowania lub ciągłym świeceniem kontrolki.

Najczęstsze błędy przy podłączaniu alternatora

Niewłaściwe podłączenie alternatora może prowadzić do poważnych usterek w instalacji elektrycznej pojazdu. Błędy wynikają najczęściej z pośpiechu lub braku znajomości schematu konkretnego modelu. Poniżej lista najczęstszych uchybień wraz z krótkim opisem:

  • Brak połączenia z masą – alternator musi mieć solidne połączenie z masą pojazdu. Niewłaściwa masa powoduje spadki napięcia i zakłócenia w pracy układu.
  • Zamiana przewodów B+ i D+ – błędne przypięcie może doprowadzić do uszkodzenia regulatora napięcia.
  • Pominięcie kontrolki ładowania – bez niej wzbudzenie alternatora nie zadziała prawidłowo.
  • Zbyt cienki przewód zasilający – przewody o zbyt małym przekroju zwiększają opór i ryzyko przegrzania.

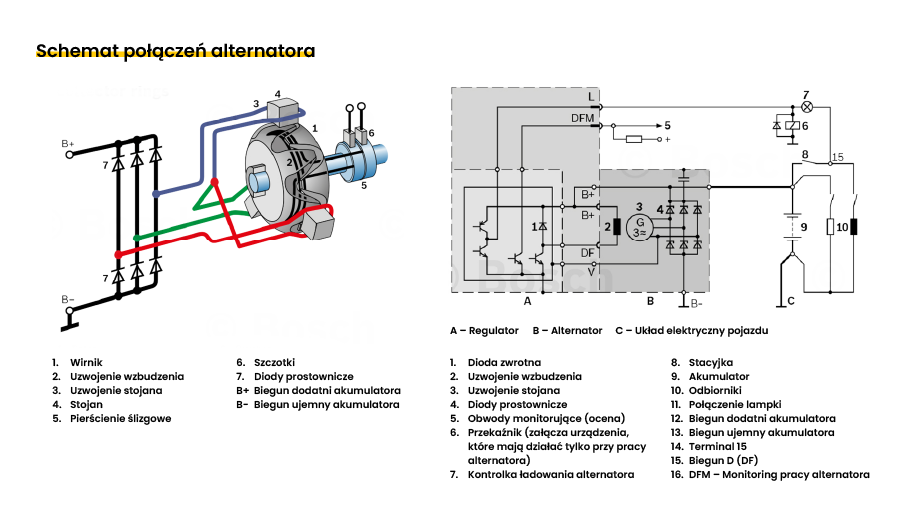

Schemat alternator Bosch

Schemat podłączenia alternatora Bosch – co go wyróżnia?

Podłączenie alternatora Bosch różni się od wielu konkurencyjnych modeli zarówno budową, jak i sposobem sterowania. W wielu wersjach stosuje się zintegrowany regulator napięcia oraz zaciski oznaczone literami B+, D+, W i DF. Istotne jest poprawne zidentyfikowanie każdego z nich, ponieważ niektóre wersje Bosch wykorzystują sygnał PWM do sterowania wzbudzeniem.

W praktyce oznacza to konieczność współpracy z modułem sterującym silnika. Nie wszystkie pojazdy są z tym zgodne. Alternatory tej marki często mają też wyprowadzenie W, służące do podłączenia obrotomierza – to rozwiązanie niespotykane w wielu prostszych konstrukcjach.

Czy każdy alternator podłącza się tak samo?

Sposób podłączenia alternatora zależy od modelu, producenta oraz zastosowanego systemu regulacji napięcia. W starszych pojazdach zewnętrzny regulator i klasyczne zaciski to standard.

W nowszych konstrukcjach często stosuje się zintegrowane sterowanie, komunikację cyfrową lub sterowanie napięciem przez sygnał PWM. Różnice mogą też dotyczyć obecności wyjścia

W do obrotomierza lub linii LIN/CAN w alternatorach nowej generacji. Przed montażem należy sprawdzić dokładny schemat konkretnego modelu – podłączenie „na oko” może doprowadzić do awarii instalacji albo uszkodzenia układu ładowania.

Podsumowanie: najważniejsze zasady przy podłączeniu alternatora

Poprawne podłączenie alternatora to nie tylko kwestia sprawności układu, ale również bezpieczeństwa instalacji elektrycznej. Znajomość schematów, funkcji zacisków i potencjalnych błędów to podstawa codziennej pracy elektryka. Warto trzymać się sprawdzonych zasad i zawsze mieć pod ręką aktualną dokumentację techniczną.

FAQ

Poprawne podłączenie alternatora wymaga połączenia przewodu głównego B+ (gruby przewód zasilający) bezpośrednio do akumulatora lub rozrusznika, przewodu D+ (wzbudzenie) do kontrolki ładowania w desce rozdzielczej, oraz przewodu W (opcjonalny, do tachometru) do odpowiedniego wejścia, jeśli jest używany. Obudowa alternatora musi być dobrze uziemiona (podłączona do masy pojazdu).

B+ (Battery Plus): To główny terminal wyjściowy alternatora, który dostarcza prąd ładowania do akumulatora i zasilania układów elektrycznych pojazdu. Zazwyczaj jest to najgrubszy przewód. D+ (Dynamo Plus/Wzbudzenie): Ten terminal służy do podłączenia kontrolki ładowania. Prąd przepływający przez nią początkowo wzbudza alternator, a po uruchomieniu silnika i prawidłowym ładowaniu, kontrolka gaśnie. W (Wspomaganie/Tachometr): Ten terminal (nie zawsze obecny) służy do wyprowadzenia sygnału do tachometru (obrotomierza) w pojazdach, które korzystają z sygnału z alternatora do pomiaru prędkości obrotowej silnika.

Sprawny alternator powinien utrzymywać napięcie w zakresie około 13,8 V do 14,7 V przy pracującym silniku i włączonych podstawowych odbiornikach prądu (np. światła). Napięcie to może nieznacznie wahać się w zależności od obciążenia i temperatury.

Najczęściej do alternatora podłączane są trzy główne przewody (choć w zależności od modelu mogą być różnice): Gruby przewód zasilający (B+): Łączy alternator z akumulatorem lub rozrusznikiem. Przewód wzbudzenia (D+): Łączy alternator z kontrolką ładowania w desce rozdzielczej. Przewód masy/uziemienia: Alternator jest uziemiony poprzez swoją obudowę do silnika/karoserii pojazdu, ale niektóre modele mogą mieć dodatkowy przewód masowy. Dodatkowo, w niektórych alternatorach może występować przewód "W" do tachometru.

Komentarze (2)


    • Ostatnia wizyta:
    • W serwisie od:
    • 13 pytań
    • 950 odpowiedzi
    • 96.8% pozytywnych ocen od użytkowników

    Nie rozumiem tylko jednej rzeczy - po co zamiast magnesów trwałych w wirniku stosować osobny obwód wzbudzenia? Kwestia temperatury, momentu bezwładności wirnika a może czegoś innego?


    • Ostatnia wizyta:
    • W serwisie od:
    • 0 pytań
    • 0 odpowiedzi
    • Brak ocen

    A czy stan techniczny napinacza lub paska ma wpływ na wartości prądu ładowania? jak rozumieć napięcie ładowania zregenerowanego alternatora na poziomie 12,9 na pracującym silniku? wszystkie układy elektryczne działają a silnik odpala bez problemu.
