Miernik długości kabla – Aufmaster od Helukabla

Fachowcy z różnych dziedzin zapewne lubią sobie ułatwiać pracę, dlatego korzystają z różnych nowinek technicznych, aby usprawnić swoją pracę i przyspieszyć swoje działania.

Trafił do moich rak miernik długości kabla z możliwością prowadzenia przy pomocy aplikacji magazynu ze stanami kabli.

Wcześniej czytałem o tym urządzeniu w internecie i na stronach firmy Helukabel. Po lekturze przyrząd wydawał się bardzo ciekawym urządzeniem. Ale ostatnio mogłem samodzielnie przetestować takie urządzenie. Mowa tu o urządzeniu zwanym przez producenta Aufmaster.

Czym charakteryzuje się miernik długości kabla – Aufmaster?

Miernik występuje w kilku kolorach, a to dlatego, że można jednocześnie na jednej aplikacji używać kilku takich przyrządów naraz i wtedy wybieramy pomiar z tego urządzenia, jaki wybierzemy kolor. Do mnie urządzenie trafiło w kolorze czerwonym.

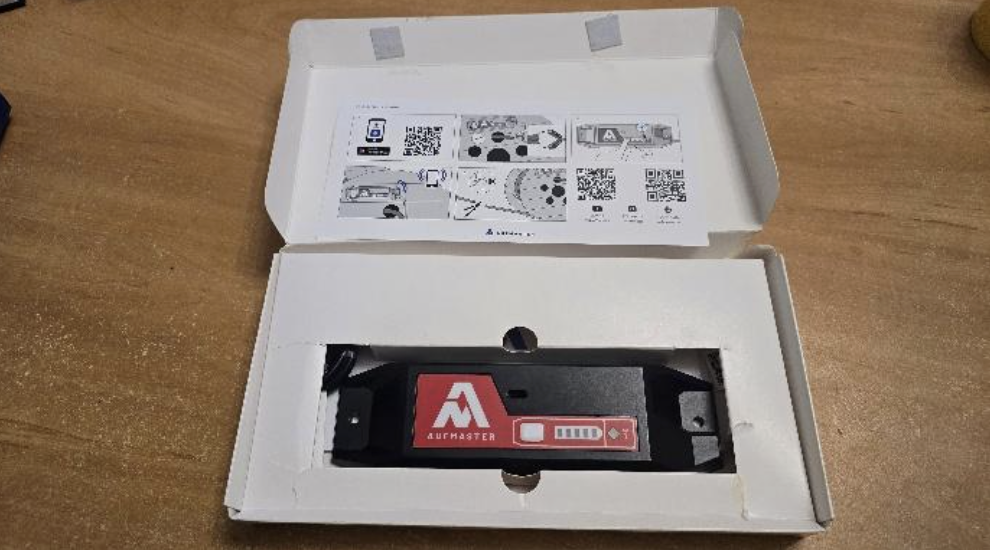

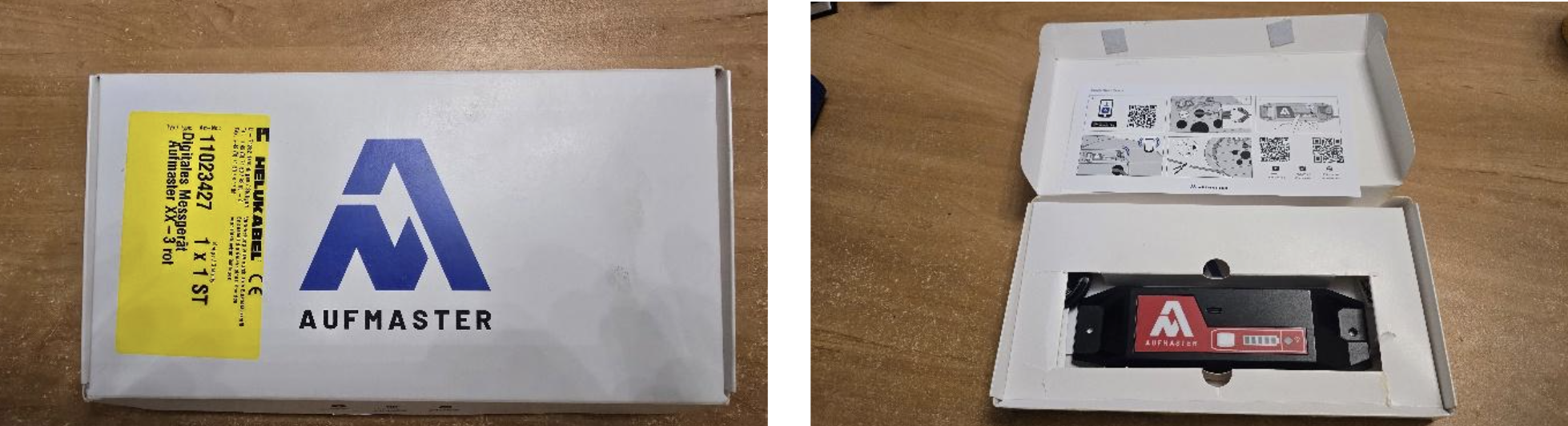

Po rozpakowaniu pudełka w środku znajduje się miernik, przewód zasilający ze złączem USB-C do ładowania baterii urządzenia, oraz instrukcja obsługi.

Co zawiera instrukcja miernika długości kabli?

W instrukcji jest opisane przebieg pobierania aplikacji na smartfona oraz rejestracji użytkownika, jak i sposoby dokonywania pomiaru. W moim mniemaniu instrukcja jest napisana językiem nie do końca zrozumiałym dla zwykłego użytkownika i w większości przypadków raczej kierowałem się swoją intuicją.

Już sam proces pobierania aplikacji, który według instrukcji przekierowuje mnie na stronę producenta, a dopiero później do sklepu Play był problematyczny, więc radzę samemu wpisać nazwę aplikacji w wyszukiwarce sklepu i pobrać ją bezpośrednio. Tutaj uwaga. Aplikacja dostępna jest jedynie dla smartfonów na androidzie. Producent zapewnia, że prowadzi pracę nad aplikacją dla systemu iOS.

Korzystanie z aplikacji do miernika długości kabli — przewodnik krok po kroku

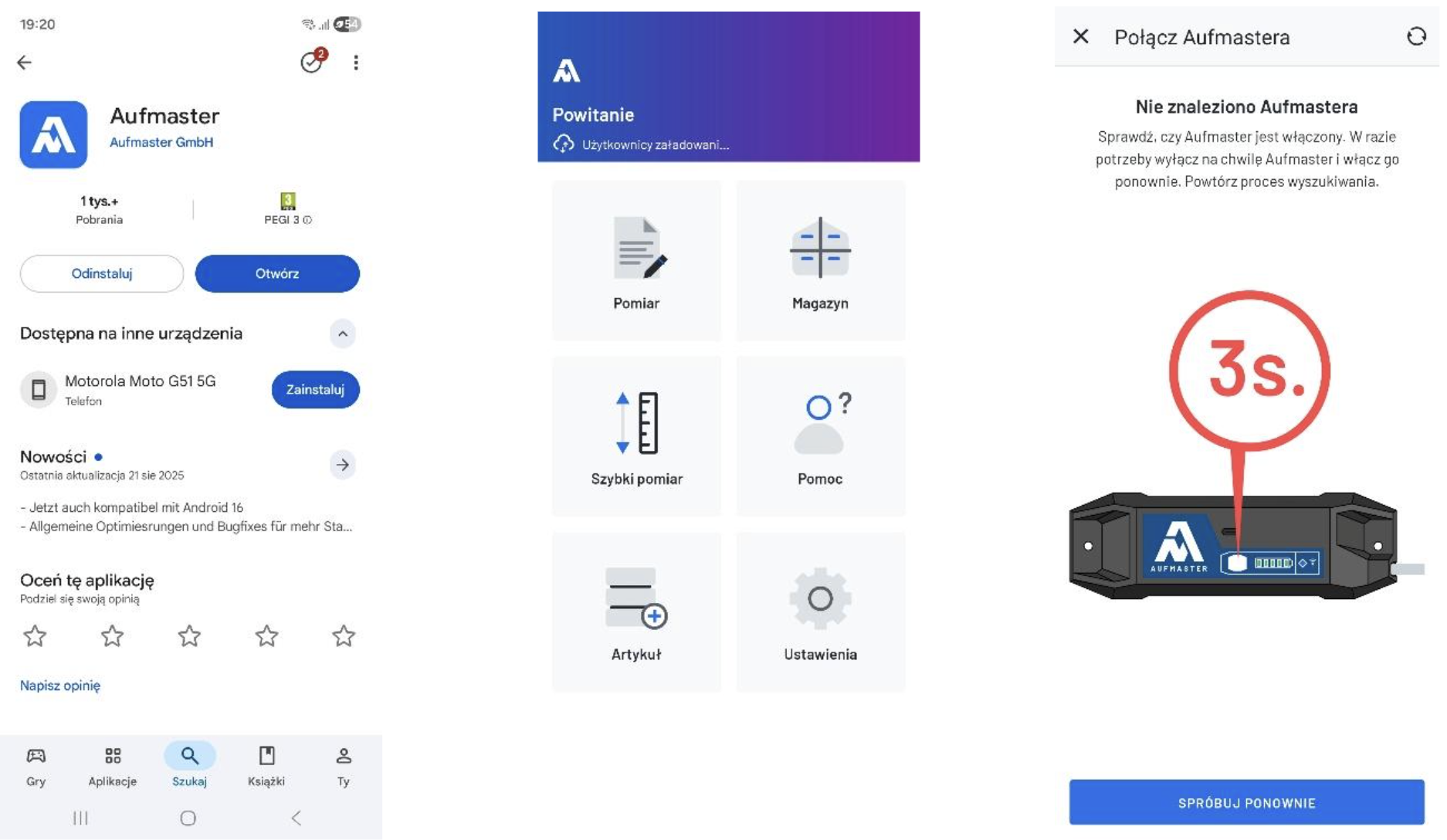

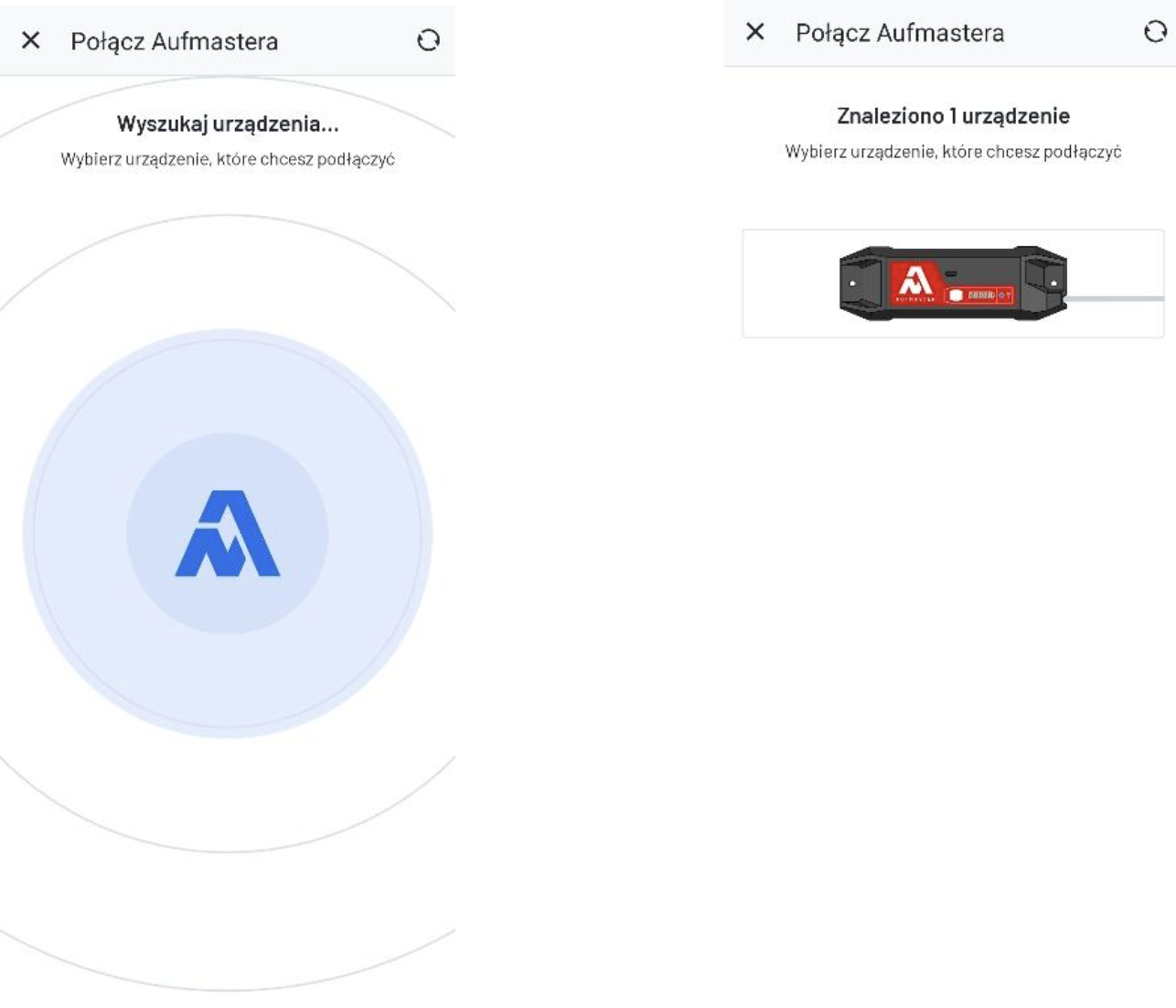

Po ściągnięciu aplikacji i odpaleniu jej na smartfonie należy zarejestrować się i wybrać język opisów oraz menu. Następnym krokiem jest sparowanie urządzenia pomiarowego ze smartfonem w transmisji po Bluetooth. Po naciśnięciu przycisku na urządzeniu pojawia się po jakimś czasie obrazek urządzenia, które znalazł smartfon.

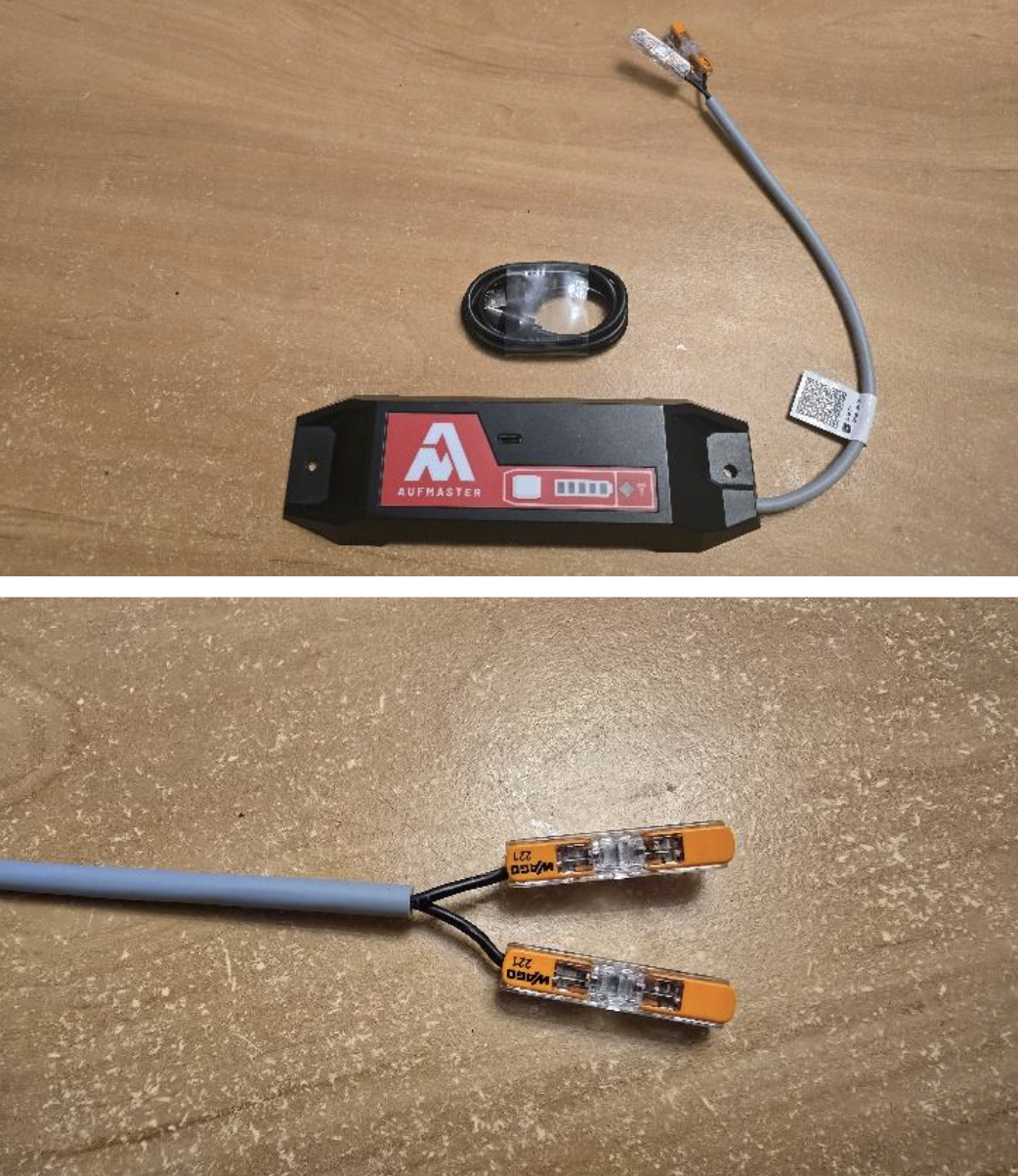

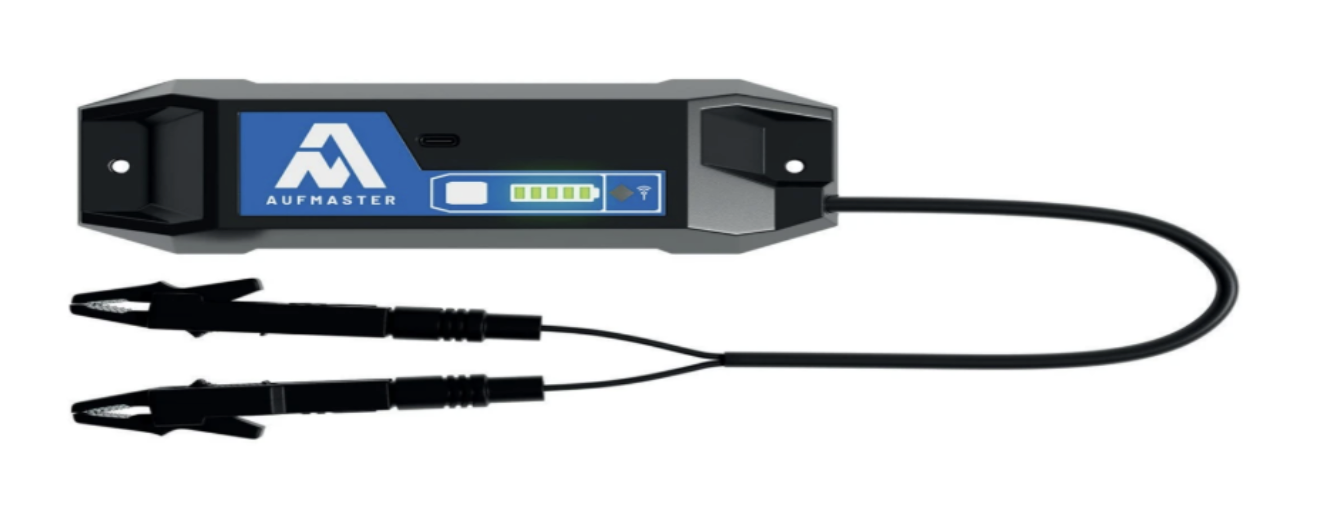

Od tej pory można już przystąpić do wykonywania pomiarów. Ja miałem urządzenie ze złączami pomiarowymi zakończonymi złączkami WAGO typ 221-2411. Według producenta do handlu maja trafić urządzenia wyposażone w złącza typu „krokodyl”.

Pomiary długości kabli za pomocą aplikacji

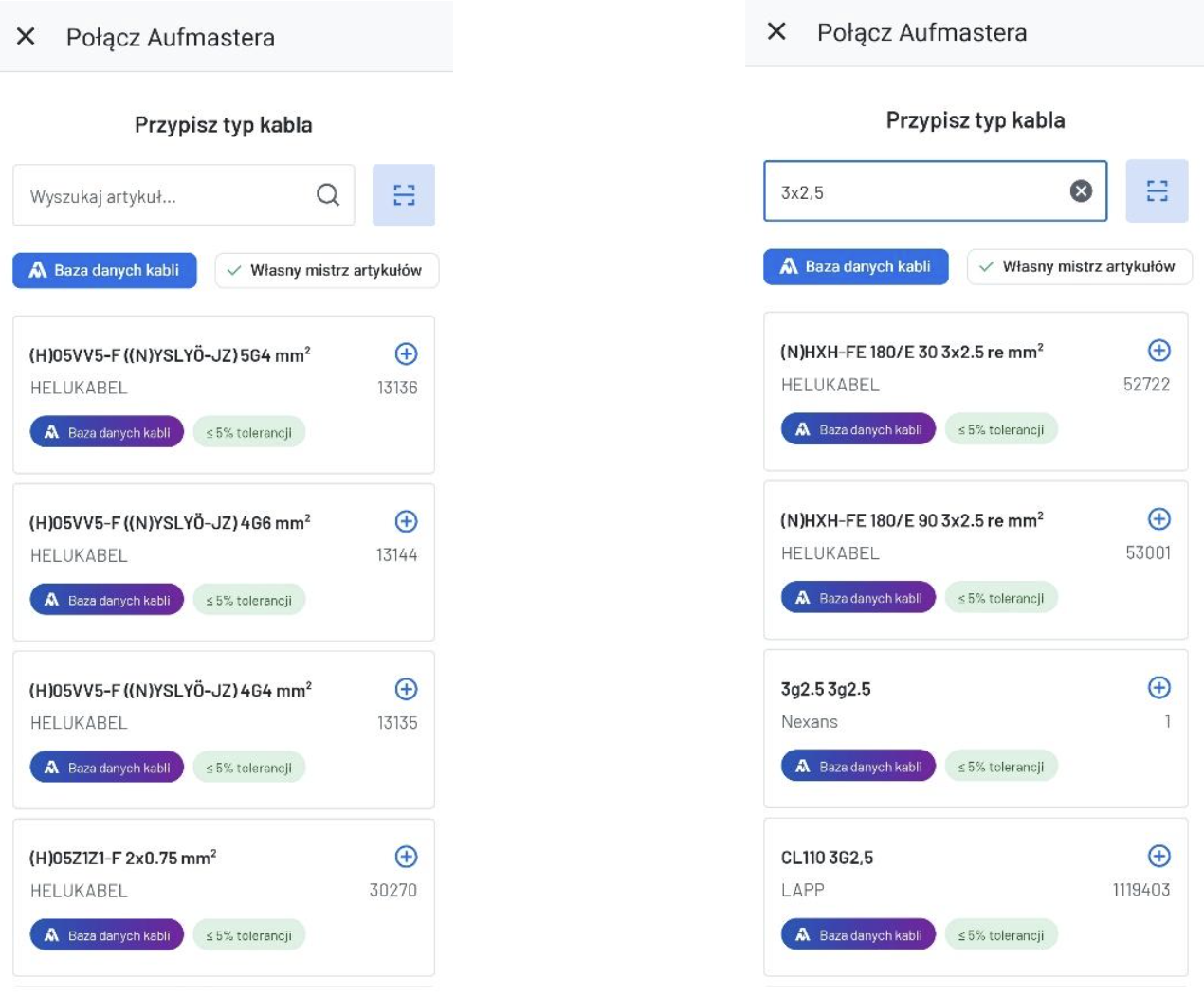

Przechodząc do pomiarów: Pod ikoną „szybki pomiar” na ekranie pojawia się lista z kablami produkcji Helukabel oraz partnerów jak np. Lapp czy Nexans. Jest to o tyle ważne, że bez wybrania konkretnego kabla z listy produktowej mogą nastąpić błędy pomiarowe.

Jeżeli nie znajdziemy odpowiedniego kabla na górnej belce, należy wpisać przynajmniej przekroje przewodów, aby mógł być dokonany właściwy pomiar. Przy prowadzeniu magazynu kablowego można zdefiniować swój własny typ kabla i dopisać go do listy kablowej.

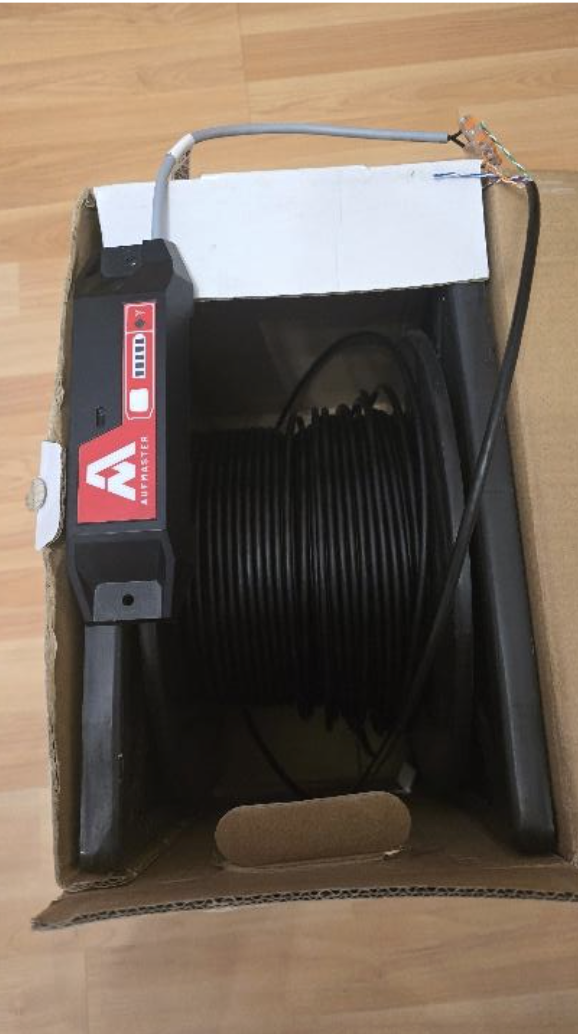

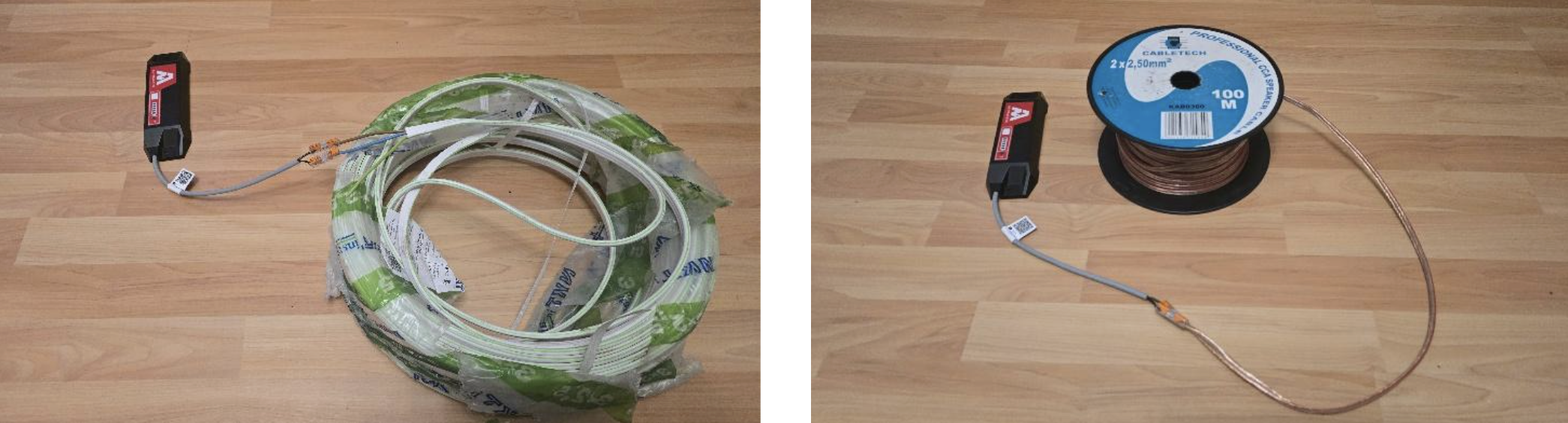

Pomiarów dokonałem na 3 typach kabli. Były to YDYp 3x2,5, kabel głośnikowy 2x0,75 oraz skrętka komputerowa kat.5e

Oto jakie wyniki pokazał miernik dla poszczególnych kabli:

Tak naprawdę mierzymy i tak dwa przewody w kablu, wiec nie ma znaczenia czy będzie wpisane 4x0,75 czy 2x0,75. Długość zmierzoną przez miernik zweryfikowałem przez sprawdzenie cech długości na samych kablach i przy pomocy miarki. Okazało się że pomiary są dokładne.

Moje końcowe uwagi dotyczące przyrządu Aufmaster — podsumowanie testu

Miernik długości kabla Aufmaster Helukabel to urządzenie, które w pełni będzie do wykorzystania przez firmy bądź elektryków posiadające spore zapasy magazynowe okablowania. Za pomocą miernika, jak i oprogramowania możemy sobie zarządzać gospodarką magazynową związaną z okablowaniem. Nie jest to chyba sprzęt dla przeciętnego elektryka, który nie posiada zbyt wielu kabli na stanie.

Poza tym miernik potrafi mierzyć kable o długości od 10 metrów, czyli nie zawsze będzie możliwość pomierzyć np. kabel w ścianie na inwestycji. Maksymalna długość jest naprawdę duża, bo sięga 1500m. No i możliwe przekroje przewodów to 0,25 - 16 mm², czyli wszystko poza tym zakresem nie jest możliwe do zmierzenia.

Niestety nie udało mi się pomierzyć kabla koncentrycznego w standardzie 75 Ω. Kable, które nie są zdefiniowane w bazie aplikacji, trzeba byłoby samemu zdefiniować i dokonać pomiarów kalibrujących, które w przyszłości posłużyć mogłyby za wzorzec.

No i następną rzeczą jest cena urządzenia.

Domyślam się, że nie będzie ona do zaakceptowania dla zwykłego elektryka, instalatora. Taki sprzęt pomiarowy spełni swoje zadania i funkcje w dużych firmach i ewentualnie kablowniach. Wiele by też może ułatwiło, gdyby oprócz ekranu smartfona był jakiś wyświetlacz na urządzeniu do szybkiej weryfikacji.

Aufmaster będzie bardzo przydatnym urządzeniem, ale nie dla zwykłego elektryka mającego niewielkie zapasy kabli na stanie.
