Różnicówka 10 mA – gdzie stosować bardziej czułe zabezpieczenia?

Jako elektrycy doskonale wiemy, że standardem w większości instalacji mieszkaniowych i komercyjnych jest wyłącznik różnicowoprądowy o prądzie zadziałania 30 mA. To podstawowy element ochrony uzupełniającej, który znacząco ogranicza skutki dotyku bezpośredniego. W pewnych warunkach, np. w strefach wilgotnych lub przy urządzeniach medycznych, próg 30 mA może nie zapewnić pełnej ochrony przed skutkami porażenia, dlatego stosuje się wyłączniki różnicowoprądowe o wyższej czułości, np. 10 mA.

Kiedy warto po niego sięgnąć? Czy rzeczywiście zawsze chroni lepiej, czy może generuje więcej problemów i tzw. "zbędnych zadziałań"?

Czym jest różnicówka o czułości 10 mA?

Mówiąc najprościej, różnicówka o wysokiej czułości to aparat, który reaguje na prąd upływu o wartości znamionowej 10 mA (0,01 A). W klasyfikacji aparatów RCD (Residual Current Device) zaliczamy ją do grupy wyłączników wysokoczułych (wszystkie o prądzie znamionowym różnicowym mniejszym lub równym 30 mA).

Z perspektywy budowy i gabarytów, najczęściej spotykana na rynku jest różnicówka jednofazowa 10 mA (dwubiegunowa), zajmująca zazwyczaj dwa moduły w rozdzielnicy, choć coraz częściej producenci oferują też aparaty jednomodułowe (tzw. slim) lub zespolone z wyłącznikiem nadprądowym (RCBO). Wersje trójfazowe 10 mA również istnieją, jednak w praktyce stosuje się je rzadko – głównie w specjalistycznych instalacjach laboratoryjnych lub medycznych – ze względu na ryzyko niepożądanych zadziałań wywołanych naturalnymi prądami upływu w sieciach trójfazowych.

Aparat ten ma dokładnie takie samo zadanie jak jego większy brat 30 mA: stale monitoruje wektorową sumę prądów wpływających i wypływających z chronionego obwodu. Jeśli pojawi się jakakolwiek asymetria (czyli prąd ucieka bokiem, np. przez ciało człowieka do ziemi lub przez uszkodzoną izolację), mechanizm zwalnia blokadę i odcina zasilanie. Różnica polega wyłącznie na progu czułości.

Jak działa wyłącznik różnicowoprądowy 10 mA i czym różni się od 30 mA?

Aby dobrze zrozumieć przewagę i jednocześnie problematyczność tego aparatu, musimy przypomnieć sobie podstawy fizjologii porażenia prądem elektrycznym. Norma PN-EN 60479-1 definiuje wpływ prądu przemiennego o częstotliwości 50/60 Hz na organizm człowieka.

• Prąd od 0,5 do 5 mA to tzw. próg percepcji. Człowiek zaczyna delikatnie mrowieć, ale jest w stanie bez problemu puścić trzymany przewód.
• Prąd od 10 do 20 mA to tzw. próg samouwolnienia (tetanizacja). Mięśnie kurczą się tak silnie, że człowiek nie jest w stanie samodzielnie puścić przewodu pod napięciem. Dochodzi do skurczu klatki piersiowej i problemów z oddychaniem.
• Prąd powyżej 30 mA (szczególnie płynący przez dłuższy czas) może wywołać migotanie komór serca i stanowi poważne zagrożenie dla życia.

Zgodnie z normami produktowymi, każdy wyłącznik różnicowoprądowy może (a wręcz ma prawo) zadziałać już przy prądzie stanowiącym połowę jego wartości znamionowej. Co to oznacza w praktyce dla naszych bohaterów?

• Różnicówka 30 mA musi zadziałać w przedziale od 15 mA do 30 mA.
• Wyłącznik różnicowoprądowy 10 mA musi zadziałać w przedziale od 5 mA do 10 mA.

Widzisz tę różnicę? Aparat 10 mA wyrzuci napięcie zanim prąd upływu osiągnie próg, przy którym człowiek traci zdolność samouwolnienia! Zabezpieczenie 30 mA znacząco ogranicza ryzyko śmiertelnych skutków porażenia (np. migotania komór serca), jednak nie eliminuje odczuwalnych skutków przepływu prądu, takich jak skurcze mięśni czy trudności w samouwolnieniu. Z tego powodu wyłączniki 10 mA są uznawane za rozwiązanie zapewniające bardzo wysoki poziom ochrony przeciwporażeniowej w instalacjach niskiego napięcia.

Zastosowania w miejscach o podwyższonym ryzyku porażenia prądem

Skoro wersja 10 mA jest tak bezpieczna, dlaczego nie montujemy jej wszędzie? Odpowiedź brzmi: ekonomia i fizyka (o czym za chwilę). Istnieją jednak miejsca, gdzie kompromisy nie wchodzą w grę. Są to lokalizacje charakteryzujące się dwoma czynnikami:

1. Obniżona rezystancja ciała człowieka (mokra skóra, brak obuwia).
2. Dobry kontakt z potencjałem ziemi (duże metalowe elementy, woda, wilgotne podłoże).

W normalnych warunkach rezystancja ludzkiego ciała wynosi średnio około 1000 omów. Przy napięciu 230 V dałoby to prąd porażenia rzędu 230 mA – śmiertelnie niebezpieczny. Kiedy jednak stoimy boso na mokrej posadzce lub jesteśmy zanurzeni w wodzie, rezystancja naskórka drastycznie spada (nawet do kilkuset omów), a prąd porażenia rośnie lawinowo. W takich warunkach liczy się każda milisekunda i każdy miliamper.

Do takich stref podwyższonego ryzyka zaliczamy m.in. łazienki, kuchnie, baseny, sauny, a także stanowiska warsztatowe, laboratoria oraz specyficzne gałęzie medycyny.

Różnicówka 10 mA w łazience i kuchni – zalecenia

Współczesna łazienka to naszpikowane elektroniką domowe spa. Mamy tam pralki, suszarki, golarki, elektryczne szczoteczki, a nierzadko też grzejniki elektryczne czy zaawansowane wanny z hydromasażem. Norma PN-HD 60364-7-701 precyzyjnie określa strefy łazienkowe, ale co do zasady – wszystkie obwody gniazd wtykowych muszą być chronione wyłącznikiem RCD o prądzie nieprzekraczającym 30 mA.

Kiedy więc warto zastosować różnicówkę do łazienki o czułości 10 mA?

• Wanny z hydromasażem i kabiny parowe: Wielu producentów luksusowych wanien z masażem wodnym wprost wymaga w instrukcji instalacji zastosowania dedykowanego wyłącznika 10 mA dla obwodu zasilającego pompę i elektronikę wanny. To bardzo mądre podejście – leżąc w wodzie jesteśmy bezbronni wobec ewentualnego przebicia.
• Gniazda przy umywalkach i lustrach: W domach, gdzie przebywają małe dzieci, zastosowanie wyłącznika 10 mA w obwodach gniazd łazienkowych zwiększa bezpieczeństwo i minimalizuje ryzyko przypadkowego porażenia prądem.

A co z kuchnią? W kuchni ryzyko porażenia wzrasta w pobliżu zlewozmywaka i mokrych blatów, dlatego w obwodach gniazd wtykowych w takich lokalizacjach zastosowanie różnicówki 10 mA może zwiększyć bezpieczeństwo.

Ochrona basenów, saun i instalacji na zewnątrz

Jeśli łazienka jest strefą niebezpieczną, to baseny i sauny są strefami ekstremalnymi. Wokół basenów (strefy 0, 1 i 2 według normy PN-HD 60364-7-702) obowiązują bardzo rygorystyczne zasady.

W strefach 2 wokół basenów, wyłącznik 10 mA stosowany jako dodatkowy środek ochrony, szczególnie gdy nie zastosowano innych rozwiązań, takich jak separacja elektryczna lub bardzo niskie napięcie SELV, a jego użycie może wynikać z zaleceń producenta urządzeń lub projektu instalacji. W wodzie basenowej, ze względu na obecność chloru i innych związków, przewodność jest jeszcze większa, dlatego margines błędu wynosi zero.

Podobnie sytuacja wygląda w saunach. Wysoka temperatura i ekstremalna wilgotność sprawiają, że ciało człowieka poci się obficie, co drastycznie redukuje rezystancję skóry. Zasilanie pieca elektrycznego czy oświetlenia w saunie to miejsca, gdzie zastosowanie wysokoczułej różnicówki znacząco zwiększa poziom ochrony użytkowników.

Co do instalacji zewnętrznych – różnicówka do gniazdek ogrodowych o czułości 10 mA to doskonały pomysł wszędzie tam, gdzie używamy kosiarki, myjki ciśnieniowej czy podłączamy oświetlenie świąteczne. Praca na wilgotnym trawniku niesie ze sobą ogromne ryzyko porażenia w przypadku uszkodzenia izolacji kabla zasilającego.

Zastosowanie w obiektach medycznych i laboratoriach

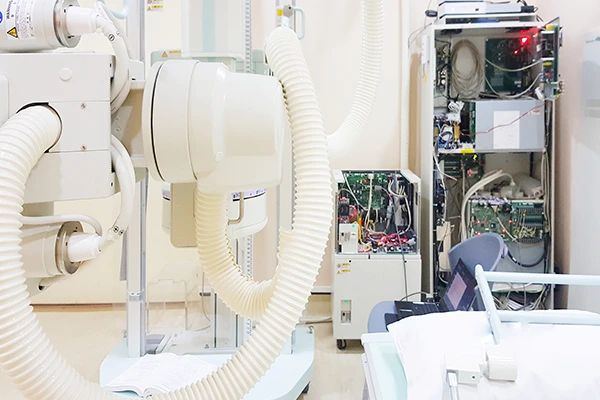

Kolejnym obszarem, gdzie kompromisy nie istnieją, są placówki zdrowia oraz wszelkiego rodzaju laboratoria badawcze i szkolne. Różnicówka do instalacji medycznych znajduje zastosowanie w pomieszczeniach grupy 1 (np. gabinetach zabiegowych, fizjoterapii), gdzie pacjenci mogą być podłączeni do aparatury elektromedycznej, a ich skóra może mieć obniżoną rezystancję (np. żele przewodzące). Choć w najbardziej krytycznych pomieszczeniach grupy 2 stosuje się układy sieci IT z kontrolą stanu izolacji, to w wybranych obwodach gniazd ogólnego przeznaczenia w obiektach medycznych stosuje się wyłączniki o zwiększonej czułości, przy czym ich zastosowanie zawsze wynika z projektu instalacji oraz wymagań dla danej strefy medycznej.

W laboratoriach elektrotechnicznych lub szkolnych pracowniach fizycznych, gdzie uczniowie i studenci mają bezpośredni kontakt z układami pomiarowymi, zasilaczami i nierzadko nieizolowanymi przewodami, stosowanie wyłączników 10 mA jest wyrazem najwyższej troski o zdrowie przyszłych kadr.

Wady i ograniczenia stosowania bardzo czułych różnicówek

Skoro aparat 10 mA jest tak wspaniały i bezpieczny, to dlaczego nie montujemy go jako głównego wyłącznika w rozdzielnicy zamiast 30 mA? I tu dochodzimy do brutalnej rzeczywistości każdego praktyka elektryka: upływności naturalne.

Każde sprawne urządzenie elektryczne generuje pewien niewielki prąd upływu. Wynika to z niedoskonałości izolacji, pojemności przewodów oraz – przede wszystkim – z budowy filtrów przeciwzakłóceniowych EMI w nowoczesnych zasilaczach impulsowych (komputery, telewizory, ładowarki, AGD z inwerterami). W praktyce suma naturalnych prądów upływu w obwodzie powinna być znacznie niższa niż prąd znamionowy różnicówki (najczęściej nie więcej niż 30–35%), aby uniknąć przypadkowego wyzwalania aparatu.

Dla aparatu 10 mA daje to nam zaledwie około 3,3 mA dopuszczalnego prądu upływu na cały obwód!

• Jeden komputer stacjonarny może generować upływ rzędu 1 do 2 mA.
• Nowoczesna pralka czy zmywarka to kolejne 1 do 2 mA.
• Długie obwody kablowe ułożone w ścianach również posiadają swoją pojemność i generują minimalne prądy upływu.

Podłączenie kilku takich urządzeń pod jeden wyłącznik 10 mA poskutkuje tym, że aparat będzie bez przerwy wyskakiwał, doprowadzając użytkowników do szału.

Stosowanie różnicówki 10 mA wymaga więc drastycznego ograniczenia liczby odbiorników na jeden obwód – najlepiej zasada: jeden obwód = jedna różnicówka 10 mA. A to oczywiście generuje koszty i zajmuje cenne miejsce w rozdzielnicy.

Normy i przepisy dotyczące 10 mA w instalacjach

W polskim prawie budowlanym i normach z serii PN-HD 60364 nie znajdziemy bezwzględnego, ogólnego nakazu stosowania wyłączników o czułości akurat 10 mA w budownictwie mieszkaniowym. Norma PN-HD 60364-4-41 jako środek ochrony uzupełniającej nakazuje stosowanie aparatów RCD o prądzie nieprzekraczającym 30 mA dla gniazd wtykowych o prądzie znamionowym do 32 A obsługiwanych przez osoby postronne.

Wartość 10 mA pojawia się jednak często w:

1. Dedykowanych normach arkuszowych serii 700 (dotyczących specjalnych instalacji lub lokalizacji, np. medycznych czy basenowych).
2. Wytycznych producentów urządzeń (np. wanien z hydromasażem), co zgodnie z Prawem Budowlanym czyni takie zalecenie obligatoryjnym do wykonania instalacji zgodnie z zasadami wiedzy technicznej i zaleceniami producenta.

Podsumowanie – kiedy 10 mA to najlepszy wybór

Wyłącznik różnicowoprądowy o czułości 10 mA to fantastyczny aparat, który przenosi bezpieczeństwo instalacji na zupełnie inny poziom. Nie jest on jednak lekarstwem na wszystko i wymaga od elektryka dużej świadomości projektowej i wykonawczej.

Kiedy więc warto go stosować?

• Do zasilania wanien z hydromasażem i urządzeń w strefach basenowych.
• W gniazdach łazienkowych i kuchennych narażonych na bezpośredni kontakt z wodą (jako pojedyncze, dedykowane obwody).
• W laboratoriach, warsztatach i pracowniach szkolnych.
• Wszędzie tam, gdzie wymagany jest podwyższony poziom ochrony użytkowników, np. w przypadku osób szczególnie wrażliwych na skutki porażenia jak dzieci czy osoby starsze.

Pamiętajmy tylko o złotej zasadzie: nie upychajmy wielu odbiorników pod jedną czułą różnicówkę. Zasada projektowa dla wyłączników 10 mA jest prosta - jeden dedykowany aparat na jeden obwód, zwłaszcza tam, gdzie podłączamy urządzenia o potencjalnie wysokich upływach lub w środowisku wilgotnym.
