Schemat podłączenia gniazda elektrycznego

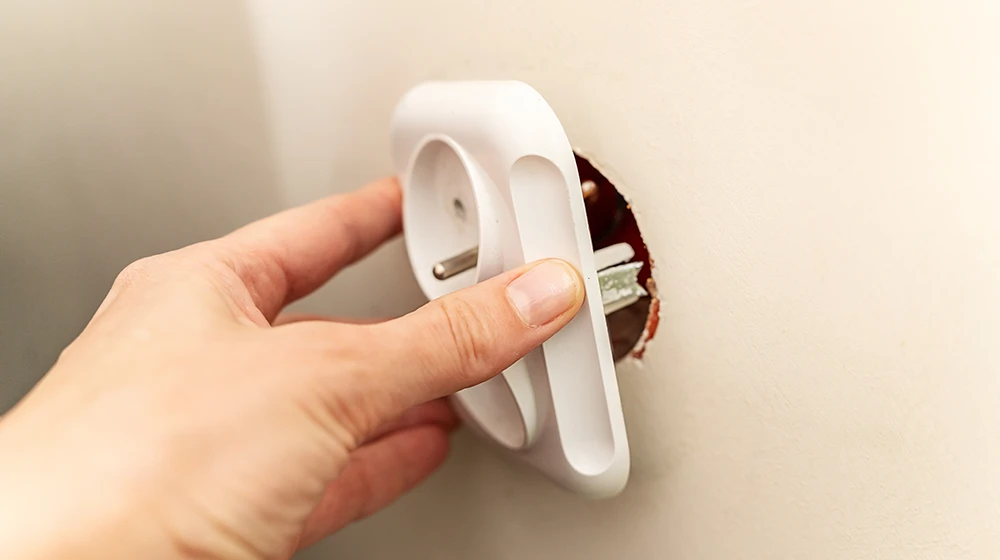

schemat podłączenia gniazda elektrycznego

Nieprawidłowo podłączone gniazdo często wygląda dobrze na pierwszy rzut oka, ale może stanowić realne zagrożenie dla użytkownika. Pomyłka w podłączeniu przewodów może doprowadzić do porażenia prądem lub awarii sprzętu.

W praktyce instalacyjnej nie wystarczy znać kolory przewodów – liczy się precyzja, kolejność i zgodność z normami. Jeśli zastanawiasz się, jak podłączyć gniazdko, ten prosty poradnik pomoże uporządkować najważniejsze zasady i przypomni typowe błędy. Artykuł bazuje na codziennej praktyce zawodowej, na aktualnych normach i realnych problemach, z jakimi mierzą się elektrycy przy montażu gniazd.

Jak działa gniazdko elektryczne i z czego się składa?

Gniazdo elektryczne to punkt odbioru energii, który umożliwia zasilenie odbiorników prądem z sieci. Łącznikiem jest wtyczka poprzez zestyk przewodów instalacji z jej bolcami. Każde gniazdko ma kilka elementów:

  • Obudowa – chroni wnętrze gniazda przed uszkodzeniami i dostępem niepowołanych osób. Może być natynkowa lub podtynkowa.
  • Styk ochronny (PE) – odpowiada za połączenie z przewodem ochronnym. Zapewnia bezpieczeństwo użytkownika.
  • Styki prądowe (L i N) – miejsce styku przewodów fazowego i neutralnego z bolcami wtyczki.
  • Mechanizm zaciskowy – umożliwia trwałe i pewne połączenie przewodów z gniazdkiem. Może być śrubowy lub sprężynowy.
  • Ramka i maskownica – nadają estetyczny wygląd i chronią użytkownika przed dotykiem części pod napięciem.

Schemat podłączenia gniazdka – podstawowe oznaczenia przewodów

W instalacjach jednofazowych schemat podłączenia gniazdka opiera się na trzech przewodach. Każdy z nich ma przypisaną barwę oraz funkcję. Bez prawidłowego rozróżnienia przewodów nietrudno o błąd skutkujący porażeniem lub uszkodzeniem sprzętu (niebezpieczeństwo pojawia się także, gdy mamy instalację dwuprzewodową i łączymy przewód neutralny z bolcem PE – nie wolno tego robić).

Przewód fazowy (L) oznaczony jest kolorem brązowym – to on doprowadza napięcie z sieci. Przewód neutralny (N), niebieski, odprowadza prąd z powrotem. Trzeci przewód, czyli ochronny (PE), ma żółto-zieloną izolację i nie bierze udziału w przepływie prądu roboczego – pełni funkcję zabezpieczającą. Wszystkie oznaczenia muszą być zgodne z normą PN-HD 308 S2.

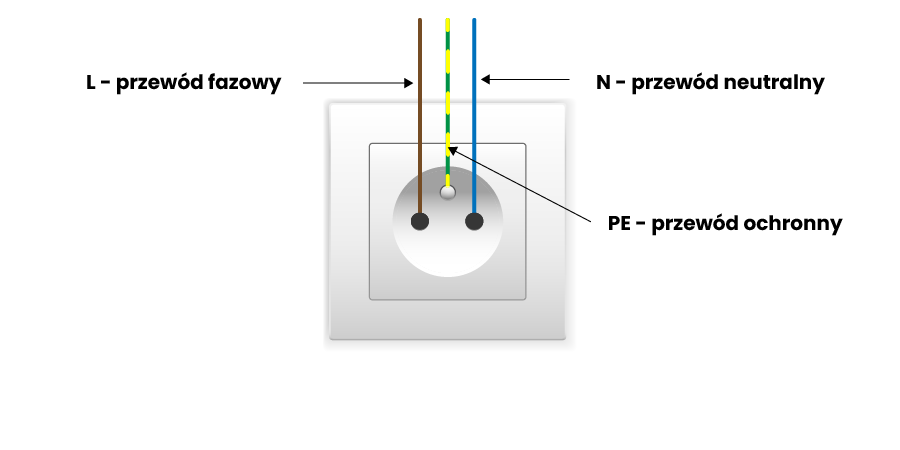

Przyłączanie przewodów do gniazda pojedynczego w instalacji trzyprzewodowej

Przyłączanie przewodów do gniazda pojedynczego w instalacji trzyprzewodowej

schemat podłączenia gniazda elektrycznego

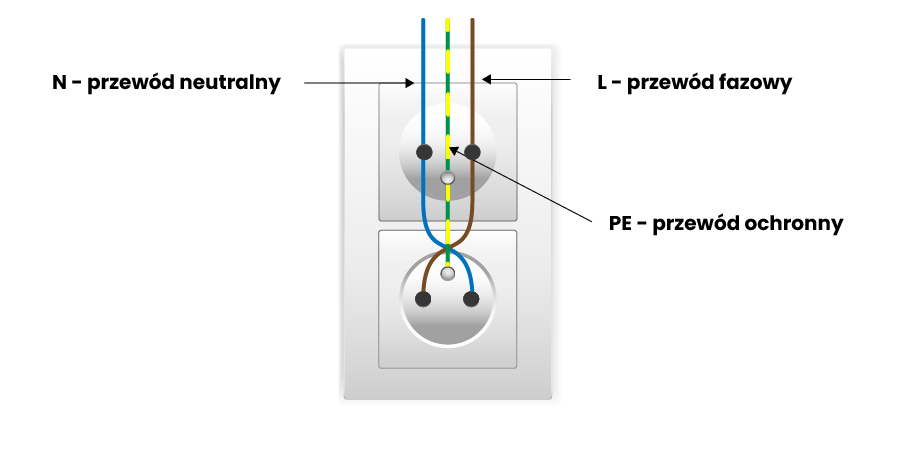

Przyłączanie przewodów do gniazda podwójnego w instalacji trzyprzewodowej

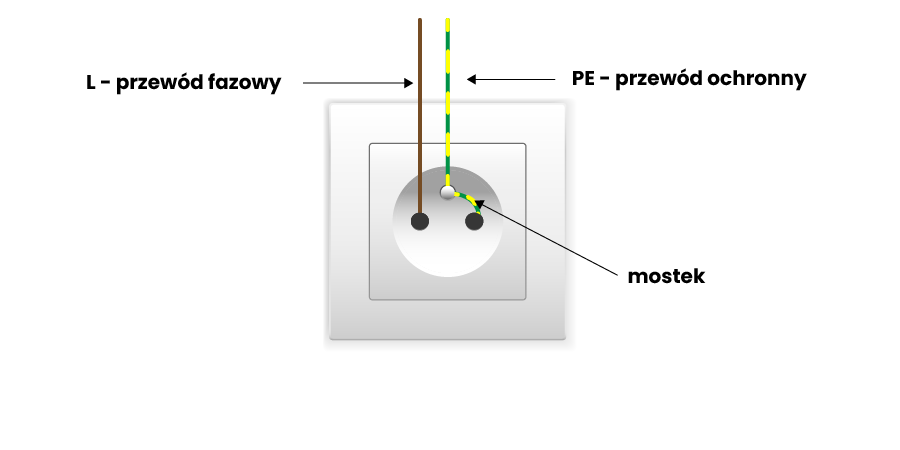

Przyłączanie przewodów do gniazda w instalacji dwuprzewodowej ze wspólnym przewodem ochronno-neutralnym

Przyłączanie przewodów do gniazda w instalacji dwuprzewodowej ze wspólnym przewodem ochronno-neutralnym

Podłączenie gniazdka krok po kroku – faza, N i PE

Na początku należy odłączyć zasilanie i upewnić się, że obwód jest beznapięciowy (np. za pomocą próbnika napięcia). Przygotowujemy końcówki przewodów: fazowy (L), neutralny (N) i ochronny (PE).

Zdejmujemy izolację z końcówek, zachowując odpowiednią długość – zwykle około 10 mm. Podłączenie gniazdek elektrycznych zaczynamy od przewodu ochronnego, który należy zamocować do styku oznaczonego symbolem PE lub do bolca. Następnie przewód neutralny (N) łączymy ze stykiem oznaczonym literą N. Na końcu fazowy (L) podłączamy do oznaczenia L.

Przed włożeniem gniazda do puszki należy sprawdzić, czy wszystkie zaciski są stabilne, a przewody dobrze się w nich trzymają. Trzeba również zwrócić uwagę, żeby przewody nie były zbyt długie, co kończy się zwykle ich zgniataniem przez dociskanie gniazdka w puszce. Tego nie należy robić!

Jakie są rodzaje gniazdek i czym różnią się ich schematy?

Gniazda elektryczne mogą być różnego typu, np.:

  • pojedyncze,
  • podwójne,
  • z bolcem ochronnym,
  • bez bolca,
  • hermetyczne,
  • z klapką.

Rodzaj gniazdka może wpływać także na schemat jego podłączenia. Gniazda bez uziemienia podłączamy jedynie do przewodów L i N. W modelach z bolcem ochronnym dochodzi przewód PE, który montujemy jako pierwszy. W gniazdach podwójnych trzeba zachować identyczne podłączenie dla obu sekcji.

W wersjach bryzgoszczelnych stosujemy dodatkowo uszczelnienie przy puszce. Niezależnie od rodzaju połączenia muszą być trwałe, a kolejność montażu przewodów – zgodna z normami (np. PN-IEC 60364). Warto też pamiętać o dopasowaniu typu gniazda do obciążenia obwodu i miejsca eksploatacji.

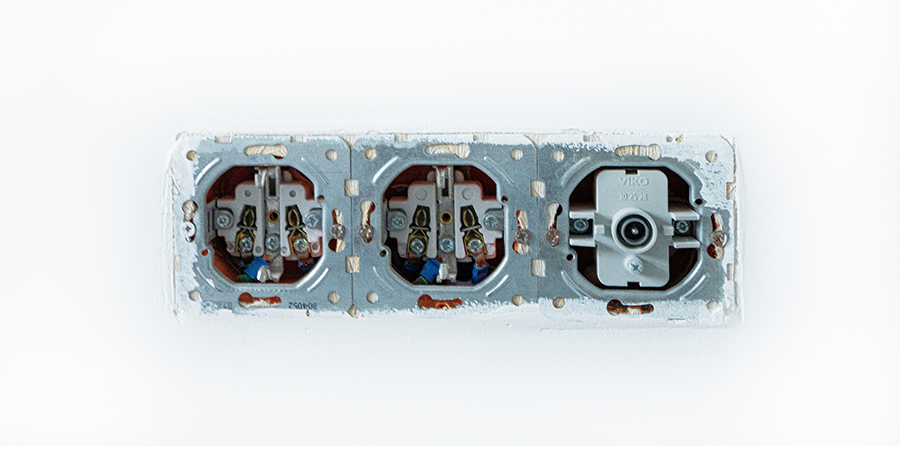

Błędy przy podłączaniu gniazdek elektrycznych

Najczęstsze błędy przy podłączaniu gniazdek

Podczas montażu gniazda nietrudno o pomyłkę, która może skutkować zagrożeniem dla użytkownika lub uszkodzeniem sprzętu. Najczęstsze błędy to:

  • Zamiana przewodów – pomyłka przy podłączaniu np. fazy i przewodu ochronnego może skutkować brakiem uziemienia i porażeniem prądem.
  • Brak podłączenia przewodu ochronnego (PE) – brak uziemienia może doprowadzić do porażenia prądem przy uszkodzeniu izolacji.
  • Luz na zaciskach – prowadzi do grzania się przewodów i ryzyka pożaru.Użycie przewodów o niewłaściwym przekroju – zbyt cienki przewód nie wytrzyma obciążenia i może się przegrzewać.
  • Nieprawidłowe osadzenie gniazdka w puszce – może skutkować wyrwaniem gniazda lub obluzowaniem połączeń, co może skończyć się porażeniem.

Bezpieczeństwo i normy przy instalacji gniazdka

O czym należy pamiętać, jeśli chodzi o bezpieczeństwo przy instalacji gniazdka? Poniżej zamieszczamy najważniejsze wskazówki:

  1. Każdy montaż gniazda musi być wykonany zgodnie z obowiązującymi przepisami i zasadami ochrony przeciwporażeniowej.
  2. Przewody muszą być prawidłowo oznaczone i podłączone, a zaciski dokręcone z odpowiednią siłą.
  3. Gniazda instalujemy w puszkach osadzonych stabilnie, z zachowaniem minimalnych odległości od źródeł wody i ciepła (co najmniej 60 cm od kabiny prysznicowej lub wanny oraz minimum 30 cm od źródeł ciepła, takich jak grzejniki czy płyty kuchenne).
  4. Wymagana jest zgodność z normą PN-IEC 60364 oraz kontrola ciągłości przewodu ochronnego.
  5. Należy stosować gniazda hermetyczne lub bryzgoszczelne z uziemieniem w pomieszczeniach wilgotnych – zalecany stopień ochrony to minimum IP44.
  6. W przypadku obwodów z wyłącznikiem różnicowoprądowym (RCD) należy zwrócić uwagę na poprawną kolejność przewodów (L, N, PE), żeby wyłącznik mógł zadziałać prawidłowo.
  7. W każdym przypadku obowiązuje pomiar rezystancji (pozwala ocenić jakość połączeń i stan izolacji przewodów) oraz test działania zabezpieczeń.

Podsumowanie – jak prawidłowo wykonać podłączenie gniazda?

Sprawdź oznaczenia przewodów, kontroluj dokręcenie zacisków, dobieraj odpowiedni typ gniazda do warunków pomieszczenia i zawsze weryfikuj instalację pomiarami. Tylko wtedy zyskasz pewność, że instalacja jest bezpieczna i zgodna z normami.
