Bezpieczniki w skrzynce – schemat i rozmieszczenie

Czy wiesz, że niepozorny błąd przy podłączaniu bezpiecznika (zabezpieczenie nadprądowe) może skończyć się przegrzaniem instalacji albo uszkodzeniem sprzętu? Ten poradnik pokazuje, jak zaplanować rozdzielnicę, by działała bezpiecznie.

Poprawne rozmieszczenie i dobór bezpieczników to podstawa każdej instalacji. Skrzynka rozdzielcza nie może być tylko „zbiorem wyłączników” – musi być logicznie uporządkowana, czytelna i dostosowana do parametrów obwodów. W tym artykule pokazujemy konkretne zasady, które ułatwiają zarówno montaż, jak i przyszły serwis.

Do czego służą bezpieczniki w instalacji elektrycznej?

Bezpieczniki ograniczają skutki zwarć i przeciążeń w obwodach. Gdy prąd przekroczy bezpieczny poziom, wkładka topikowa lub wyzwalacz reaguje, przerywając przepływ energii. Chroni to nie tylko samą instalację, ale też urządzenia, osprzęt i użytkowników.

W praktyce oznacza to ograniczenie ryzyka pożaru, porażenia prądem lub trwałego uszkodzenia urządzeń wpiętych w obwód. Każdy bezpiecznik dobrany jest do konkretnego przekroju przewodów i charakterystyki obwodu. Nie można stosować ich przypadkowo.

Pełnią też funkcję selektywną – dzięki odpowiedniemu rozmieszczeniu i dobraniu parametrów możliwa jest ochrona poszczególnych odcinków instalacji bez konieczności odcinania zasilania w całym budynku.

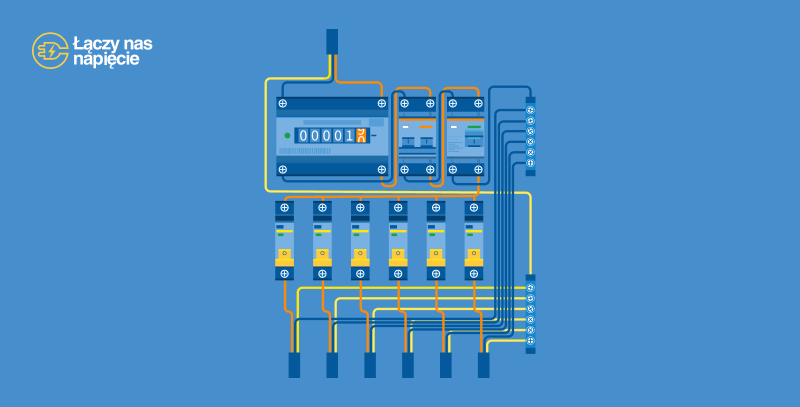

Jak wygląda schemat bezpieczników w skrzynce?

Schemat bezpieczników uwzględnia podział obwodów na funkcjonalne sekcje instalacji: oświetlenie, gniazda, kuchnia, łazienka, urządzenia stałe. Każdy z torów powinien mieć przypisany bezpiecznik dobrany pod względem prądu znamionowego i charakterystyki B lub C.

W standardowej rozdzielnicy głównej najpierw umieszcza się wyłącznik główny, następnie wyłącznik różnicowoprądowy, a dalej bezpieczniki poszczególnych obwodów. Kolejność musi być logiczna, by możliwa była selektywna reakcja przy awarii.

Opis poszczególnych torów powinien być trwały i czytelny, najlepiej z wykorzystaniem opisu technicznego na drzwiach rozdzielnicy lub na jej technicznych częściach, gdy rozdzielnica jest do tego przygotowana.

Oznaczenia i rozmieszczenie bezpieczników – na co zwrócić uwagę?

Przy projektowaniu i montażu trzeba zadbać o czytelne oznaczenia torów i odpowiednie rozmieszczenie bezpieczników. Najpierw powinien być wyłącznik główny, potem zabezpieczenia przeciwprzepięciowe, dalej moduły RCD, a na końcu bezpieczniki dla konkretnych obwodów.

Kolejność nie może być przypadkowa. Oznaczenia muszą jednoznacznie wskazywać funkcję: gniazda, oświetlenie, kuchnia, łazienka itp. Warto stosować symbole graficzne i opisy tekstowe, odporne na starcie. Ważne, by każdy bezpiecznik miał czytelną etykietę i był powiązany z dokumentacją techniczną. To ułatwia diagnostykę i serwis.

Jak dobrać bezpieczniki do konkretnych obwodów w domu?

Dla oświetlenia wystarczy bezpiecznik 10 A z charakterystyką B. Gniazda ogólnego przeznaczenia najczęściej zabezpiecza się 16 A, także typu B. W przypadku odbiorników o dużym prądzie rozruchowym np. płyty indukcyjnej czy pralki, sprawdzi się bezpiecznik 20 A z charakterystyką C.

Dobór zależy od przekroju przewodu, rodzaju obciążenia i długości linii. Zawsze trzeba obliczyć spodziewane natężenie i dobrać wkładkę z odpowiednim zapasem. Warto stosować zasadę, że bezpiecznik chroni przewody, nie urządzenie. Błędny dobór może skutkować przegrzewaniem instalacji albo przypadkowym zadziałaniem zabezpieczenia.

Najczęstsze błędy przy podłączaniu i opisywaniu bezpieczników

Nieprawidłowe podłączenie lub brak właściwego opisu może prowadzić do poważnych konsekwencji, takich jak błędne wyłączenie toru, brak selektywności czy przegrzewanie instalacji.

Do najczęstszych błędów przy podłączaniu i opisywaniu bezpieczników należą:

• Brak opisu torów – utrudnia diagnostykę i podnosi ryzyko wyłączenia nieodpowiedniego obwodu.
• Nieodpowiednia kolejność modułów – błędna lokalizacja RCD lub SPD wpływa na skuteczność zabezpieczenia.
• Przewody o zbyt małym przekroju – powodują przegrzewanie się złączy i wzrost oporności.
• Brak dobrego przemyślenia, jak podłączyć bezpieczniki w skrzynce prowadzi do chaotycznego rozmieszczenia, co komplikuje obsługę i serwis.

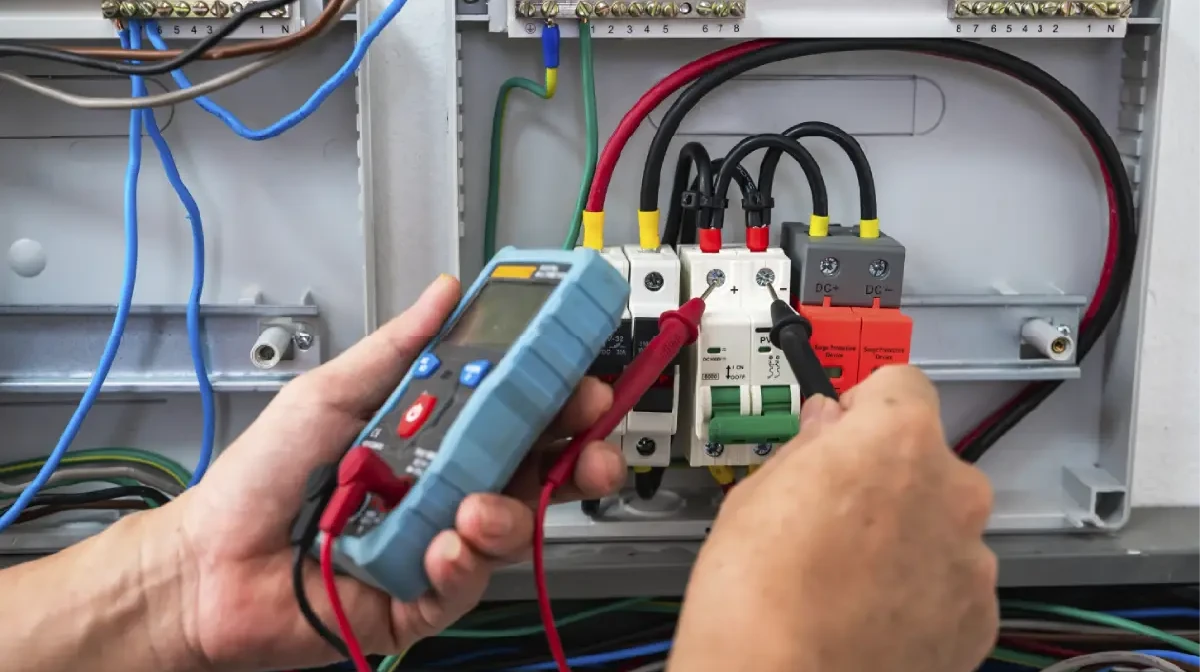

Bezpieczeństwo użytkowania skrzynki rozdzielczej — o czym należy pamiętać?

Prawidłowo zamontowana domowa skrzynka bezpiecznikowa musi być zamknięta, zabezpieczona przed wilgocią i nieuprawnionym dostępem. Wymagana jest też dobra wentylacja wewnątrz obudowy, by uniknąć przegrzewania elementów tam umieszczonych.

Duże znaczenie ma odpowiednia wysokość montażu – nie niżej niż 140 cm i nie wyżej niż 2,2 m od podłogi, licząc do środka drzwiczek. Nie wolno blokować dostępu do rozdzielnicy ani prowadzić przez nią innych instalacji. Wnętrze powinno być uporządkowane, z czytelnie rozmieszczonymi torami i oznaczeniami. Stale trzeba dbać o aktualność opisu i szczelność konstrukcji.

Podsumowanie – jak uporządkować i podłączyć bezpieczniki?

Bezpieczna rozdzielnica zaczyna się od przemyślanego schematu. Właściwa kolejność elementów, dobór zabezpieczeń do charakteru obwodu i czytelne oznaczenia to fundament pracy każdego elektryka. Nie wystarczy zamontować bezpiecznik.

Trzeba wiedzieć, gdzie i dlaczego się go umieszcza, jak reaguje w sytuacji awaryjnej i jak współpracuje z resztą instalacji. Dobrze przygotowana skrzynka to mniej awarii, łatwiej wykonane przeglądy i bezpieczeństwo użytkowników. Warto o to zadbać już na etapie projektu.
