- Czym jest rozdzielnica 3-fazowa – centralny punkt instalacji w obiektach o większym zapotrzebowaniu mocy, takich jak domy z indukcją, pompy ciepła, warsztaty czy obiekty usługowe.
- Podstawowe elementy schematu – wyłącznik główny, ograniczniki przepięć, różnicówki, wyłączniki nadprądowe oraz szyny L, N i PE, rozmieszczone w logicznym i czytelnym układzie.
- Zasady prawidłowego podłączenia – poprawne prowadzenie faz z WLZ, właściwe rozdzielenie N i PE, zachowanie porządku obwodów oraz rezerwy miejsca na przyszłą rozbudowę.
- Najczęstsze błędy montażowe – brak selektywności zabezpieczeń, złe podłączenie N i PE, nadmierne zagęszczenie przewodów oraz brak opisów obwodów.
- Normy i bezpieczeństwo – konieczność zgodności z PN-HD 60364 i PN-EN 61439-3, odpowiedni stopień IP, dobra wentylacja rozdzielnicy oraz obowiązkowe pomiary ochronne.
Schemat rozdzielnicy 3-fazowej to nie tylko rysunek techniczny, to klucz do poprawnego, bezpiecznego i logicznego wykonania całej instalacji. Jeśli chcesz uniknąć błędów, zaoszczędzić czas przy montażu i serwisie, musisz wiedzieć, co i jak należy podłączyć.

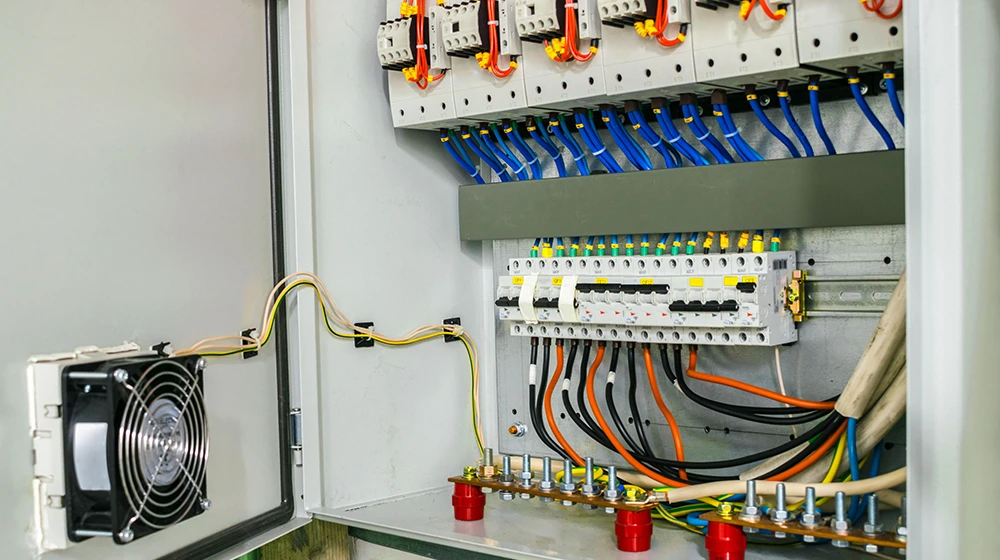

Rozdzielnica trójfazowa to centralny punkt instalacji elektrycznej w domach, warsztatach i obiektach komercyjnych. Odpowiednio zaprojektowana pozwala nie tylko na bezpieczne rozprowadzenie energii, ale także na sprawne zarządzanie obwodami. W tym artykule opisujemy najważniejsze zasady montażu, elementy składowe rozdzielnicy oraz błędy, których należy unikać. Pokazujemy, jak podłączyć wszystkie składowe zgodnie z normami i zdrowym rozsądkiem.
Czym jest rozdzielnica 3-fazowa i gdzie się ją stosuje?
Tablica rozdzielcza 3-fazowa to element instalacji, w którym zbiegają się obwody zasilające i odbiorcze. Pozwala na bezpieczne rozdzielenie energii w budynkach z większym zapotrzebowaniem mocy.
Montuje się ją tam, gdzie występuje instalacja 3-fazowa, czyli w domach z kuchenką indukcyjną, pompą ciepła lub ogrzewaniem elektrycznym, ale też w zakładach produkcyjnych, warsztatach i obiektach usługowych.
Taką rozdzielnicę instaluje się w pobliżu wejścia WLZ, zazwyczaj w strefie technicznej. Jej dobór zależy od ilości zabezpieczeń, typu instalacji i sposobu prowadzenia przewodów. Schemat rozdzielnicy trzeba opracować indywidualnie, w oparciu o wymagania konkretnej instalacji i warunki obiektu.

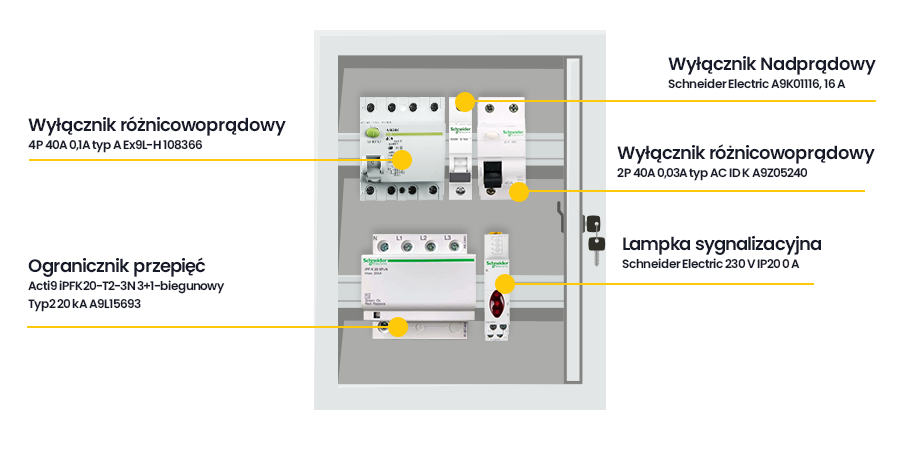

Schemat rozdzielnicy 3-fazowej – podstawowe elementy
Na schemat rozdzielnicy 3-fazowej składają się konkretne elementy, które muszą ze sobą współgrać pod względem funkcjonalnym i bezpieczeństwa:
- Wyłącznik główny umożliwiający całkowite odłączenie zasilania.
- Ograniczniki przepięć chroniące instalację przed nagłymi skokami napięcia.
- Wyłączniki nadprądowe oraz różnicowoprądowe jako zabezpieczenia poszczególnych obwodów.
- Szyny przyłączeniowe dla przewodów L, N i PE, umożliwiające przejrzyste podłączenie obwodów.
Potrzebne jest przemyślane rozmieszczenie obwodów trójfazowych i jednofazowych oraz funkcjonalny podział na grupy: oświetlenie, gniazda, odbiorniki dużej mocy, automatyka. Struktura schematu powinna odpowiadać faktycznemu rozkładowi instalacji, jej obciążeniu oraz możliwościom przyszłej rozbudowy.
Jak prawidłowo podłączyć rozdzielnicę 3-fazową?
Jak podłączyć rozdzielnicę 3-fazową? Przede wszystkim powinien to zrobić elektryk z odpowiednimi uprawnieniami. Prace rozpoczynamy od sprawdzenia schematu i zgodności instalacji z projektem.
Przewody fazowe prowadzimy z WLZ do wyłącznika głównego rozdzielnicy, następnie do zabezpieczeń poszczególnych obwodów. Przewód neutralny oraz ochronny muszą być wpięte odpowiednio w listwy N i PE. Kolejno łączymy wyłączniki różnicowoprądowe z wyłącznikami nadprądowymi, zachowując logiczny porządek obwodów.
Ważne, by nie krzyżować torów i zostawić rezerwę miejsca na rozbudowę. Przed podaniem napięcia wykonujemy pomiary i testy zgodności. Elektryk dokonujący montażu powinien też zadbać o czytelne oznaczenie obwodów, co ułatwi późniejszą eksploatację i serwis.
Bezpieczniki, różnicówki, obwody – co, gdzie i jak?
Bezpieczniki nadprądowe montuje się na początku każdego obwodu, bezpośrednio po stronie wyjściowej z wyłącznika różnicowoprądowego.
Różnicówki dobiera się w zależności od funkcji i rozdziela według obwodów: osobno dla kuchni, łazienki czy obwodów gniazd zewnętrznych.
W jednej linii umieszcza się po kolei: różnicówkę, potem nadprądowe zabezpieczenia dla każdego odbiornika.
Obwody warto rozdzielać funkcjonalnie, nie łączyć oświetlenia z gniazdami, ani urządzeń stałych z ruchomymi.
Wewnętrzna organizacja rozdzielnicy musi być przemyślana, z zachowaniem zasad separacji i rezerwy miejsca. Podział na sekcje tematyczne ułatwia diagnostykę i przyszłe zmiany w instalacji.

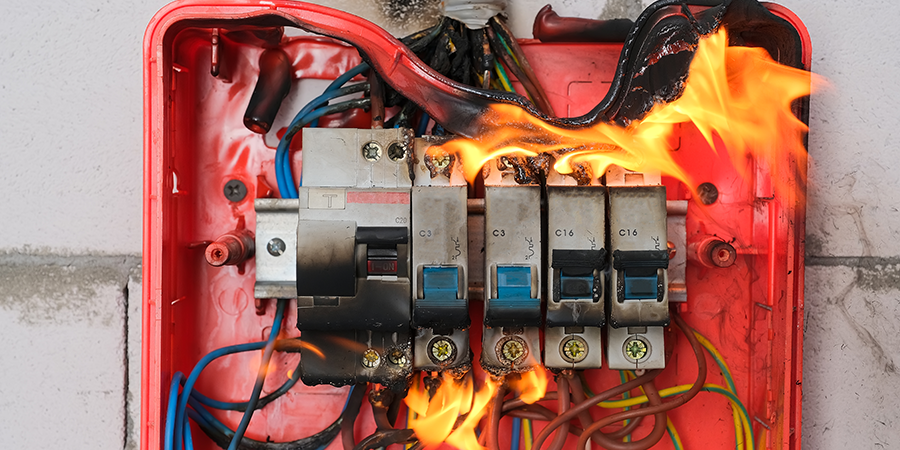

Najczęstsze błędy przy podłączaniu tablicy 3-fazowej
Nawet doświadczeni montażyści popełniają pomyłki, które mogą wpłynąć na bezpieczeństwo lub stabilność pracy instalacji. Do najczęstszych błędów należą:
- Brak selektywności zabezpieczeń – stosowanie identycznych wyłączników na głównym zasilaniu i obwodach może prowadzić do niekontrolowanego rozłączania całej instalacji.
- Nieprawidłowe podłączenie przewodów N i PE – błędne połączenia mogą uruchamiać różnicówki bez potrzeby.
- Nadmierne zagęszczenie przewodów – prowadzenie zbyt wielu żył w jednej linii zaburza przepływ ciepła i utrudnia serwis.
- Brak opisu obwodów – uniemożliwia szybką diagnozę w przypadku awarii lub modyfikacji.
Brak przemyślanego układu elementów takich jak wyłączniki, różnicówki, ograniczniki przepięć i szyny przyłączeniowe, co zaburza ergonomię i zwiększa ryzyko błędnych podłączeń.
Normy i bezpieczeństwo przy instalacji rozdzielnicy
Podczas montażu obowiązuje przestrzeganie przepisów zawartych w normie PN-HD 60364, która definiuje wymagania dotyczące projektowania i wykonywania instalacji elektrycznych niskiego napięcia.
Wymagana jest też zgodność z PN-EN 61439-3, określającą warunki, jakie musi spełniać rozdzielnica niskonapięciowa w budownictwie mieszkaniowym. Każda instalacja musi być wykonana z zachowaniem stref bezpieczeństwa oraz prawidłowej separacji przewodów L, N i PE.
Obowiązkowe są pomiary: rezystancji izolacji, impedancji pętli zwarcia oraz skuteczności ochrony przez samoczynne wyłączenie zasilania. Tablica musi mieć stopień ochrony co najmniej IP30, a w pomieszczeniach wilgotnych – IP44 lub wyższy. Rozdzielnica musi zostać także dobrana pod względem udarów prądowych. Konieczne jest również zwrócenie uwagi na dobrą wentylację rozdzielnicy.
Podsumowanie – jak czytać i tworzyć schematy 3-fazowe?
Dobrze przygotowany schemat rozdzielnicy to podstawa bezbłędnego montażu. Przed rozpoczęciem prac warto go przeanalizować pod kątem obwodów, zabezpieczeń i kolejności połączeń.
Ważne jest logiczne rozmieszczenie elementów, czytelne oznaczenia i zachowanie selektywności. W projektowaniu schematu trzeba uwzględnić obecne potrzeby oraz ewentualną rozbudowę instalacji.
Tylko wtedy unikniemy chaosu i niepotrzebnych przerw w pracy. Warto kierować się nie tylko przepisami, ale też doświadczeniem i zasadami ergonomii.
