W tym artykule dzielę się praktycznymi wskazówkami dotyczącymi podłączania najczęściej stosowanych łączników oświetleniowych oraz gniazd wtyczkowych. Omawiam narzędzia, które warto mieć pod ręką, pokazuję schematy połączeń, oraz zwracam uwagę na najczęściej popełniane błędy.
Artykuł kieruję do osób, które chcą uporządkować swoją wiedzę lub majsterkują, samodzielnie wykonując większość domowych remontów.
Wymogi prawne — kto może modernizować lub wykonywać instalację elektryczną
Zgodnie z obowiązującym w Polsce prawem, wszelkie prace związane z naprawą, modernizacją lub wykonywaniem instalacji elektrycznych mogą być legalnie wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje — tzw. uprawnienia SEP w zakresie Grupy G1 (eksploatacja urządzeń, instalacji i sieci elektroenergetycznych do 1 kV). W przypadku wypadku, jeśli zostanie udowodnione, że prace były prowadzone bez wymaganych uprawnień, ubezpieczyciel ma prawo odmówić wypłaty odszkodowania.
Przydatne narzędzia przy podłączaniu łączników
Zanim przystąpi do pracy (podłączenia łącznika światła lub gniazda elektrycznego), elektryk musi przygotować podstawowy zestaw narzędzi:
- narzędzia do zdejmowania izolacji umożliwiające precyzyjne usunięcie izolacji z żył kabla bez uszkadzania miedzi,
- wkrętaki – niezbędnych do zamocowania żył w zaciskach śrubowych oraz do przykręcenia osprzętu (łączników i gniazd) do puszki instalacyjnej,
- szczypiec płaskich (kombinerki) – przydatnych przy prostowaniu żył typu drut (nierówna żyła może prowadzić do przegrzewania się zacisku, a w konsekwencji nawet do pożaru),
- szczypce boczne (obcinaczki) – służących do skracania żył kabla na odpowiednią długość,
- próbniki napięcia, testery napięcia, multimetry – obowiązkowego wyposażenia podczas wszelkich prac przy instalacjach elektrycznych. Umożliwiają one sprawdzenie, czy obwód jest beznapięciowy i bezpieczny do pracy.

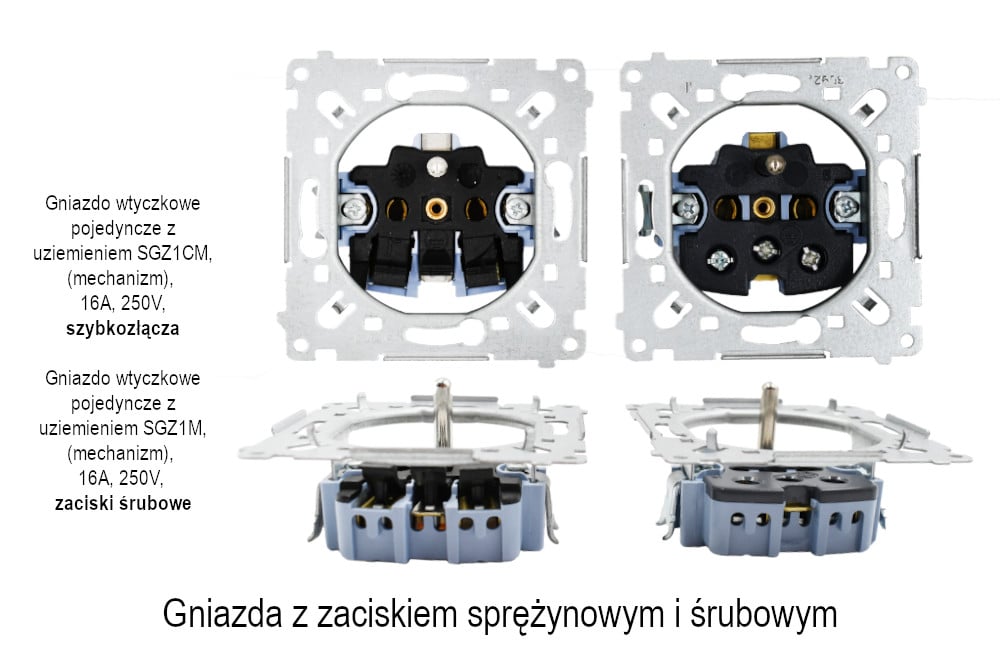

Zacisk śrubowy, czy szybkozłączka?
Podczas zakupu gniazd i łączników warto zwrócić uwagę na rodzaj zacisku, do którego będą podłączane żyły kabli. Do wyboru są dwa podstawowe rozwiązania:
- zacisk śrubowy – montaż żyły odbywa się poprzez dokręcenie śruby. Ten typ zacisku wymaga okresowej kontroli momentu dokręcenia. Śrubę należy dokręcić z odpowiednią siłą – więcej na ten temat w artykule: Sprawdź, czy robisz to dobrze: Najpopularniejsze błędy podczas dokręcania,
- zacisk sprężynowy (szybkozłączka) – montaż żyły typu drut polega na jej wciśnięciu w zacisk. W przypadku żyły typu linka stosuje się mechanizm blokady sprężyny, który należy nacisnąć przed wprowadzeniem żyły. Za docisk odpowiada sprężyna, która zapewnia stały nacisk bez potrzeby późniejszej regulacji. Ten typ zacisku nie wymaga okresowej kontroli.
Podsumowując: zaciski sprężynowe zyskują coraz większą popularność. Zapewniają wysoki poziom bezpieczeństwa, są szybsze w montażu i nie wymagają okresowego sprawdzania siły docisku.
Co warto mieć pod ręką podczas montażu osprzętu łączeniowego?
Podczas montażu osprzętu łączeniowego warto mieć pod ręką:
- pierścienie dystansowe – służą do wyrównania poziomu z powierzchnią ściany w przypadku zbyt głęboko osadzonych puszek, co umożliwia prawidłowy i stabilny montaż osprzętu;
- śrubki (wkręt osprzętowy) – zapewniają solidne mocowanie gniazda lub łącznika do puszki albo pierścienia dystansowego;
- szybkozłączki potrójne – ułatwiają montaż gniazd „przelotowych”, czyli takich, do których doprowadzone są dwa kable (zasilający oraz prowadzący do kolejnych gniazd). W takiej sytuacji żyły można połączyć bezpośrednio w zaciskach gniazda lub łącznika, jednak znacznie wygodniejsze i bardziej przejrzyste jest użycie szybkozłączki – dwie żyły łączymy w niej razem, a trzecią prowadzimy do zacisku osprzętu.
Gdy wszystkie elementy są przygotowane, można przystąpić do montażu.
Kolorystyka żył kabli — jak podłączyć kable?
Poniżej opisuję, jak powinny być podłączane żyły kabli, jednak należy pamiętać, że w Polsce na elektryce „zna się każdy”. Oznacza to, że nie zawsze mamy pewność, czy instalację wykonała osoba posiadająca odpowiednią wiedzę oraz, czy została ona zrealizowana zgodnie z obowiązującymi normami.
Najczęściej spotykane są dwa standardy instalacji elektrycznych:
- TN-C – instalacja dwużyłowa, tzw. stara;
- TN-S – instalacja trójżyłowa, tzw. nowa.
W obu standardach obowiązuje określona kolorystyka żył:
- żółto-zielona – żyła ochronna PE;
- niebieska – żyła neutralna N, a w starym standardzie pełni funkcję ochronno-neutralną PEN;
- czarna, szara, brązowa – żyły fazowe.
UWAGA!
Wszelkie prace związane z montażem, naprawą lub wymianą gniazd i łączników należy wykonywać wyłącznie przy wyłączonym zasilaniu. Przed rozpoczęciem prac należy:
- zlokalizować i wyłączyć odpowiednie zabezpieczenie (topikowe, nadprądowe lub różnicowoprądowe),
- upewnić się, że wyłączony obwód został właściwie oznakowany,
- zabezpieczyć instalację przed przypadkowym załączeniem przez osoby trzecie.
Skoro najważniejsze zagadnienia zostały już omówione, można przejść do zapoznania się ze schematami podłączeń najpopularniejszych łączników i gniazd.

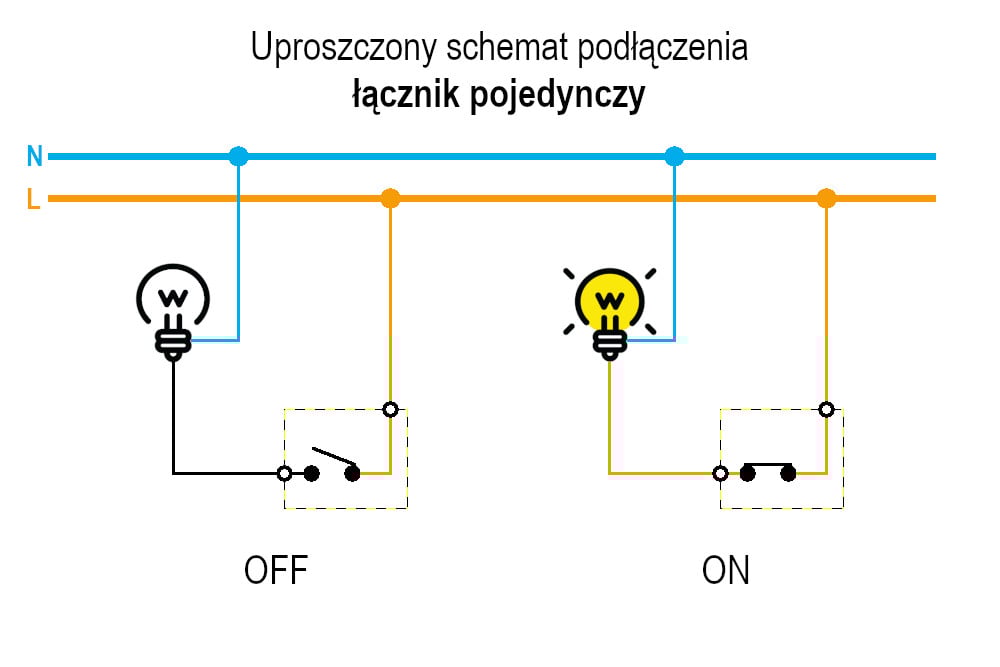

Łącznik pojedynczy
Obok gniazd, łączniki pojedyncze są najczęściej spotykanym elementem łączeniowym w instalacjach elektrycznych. Służy do załączania i wyłączania odbiorników energii elektrycznej.
Najczęściej stosowany jest w obwodach oświetleniowych, ale może również sterować wentylatorami, pompami czy obwodami gniazd. Jego zadaniem jest otwieranie lub zamykanie obwodu elektrycznego.
Łącznik pojedynczy występuje w wersji z podświetleniem lub bez podświetlenia.

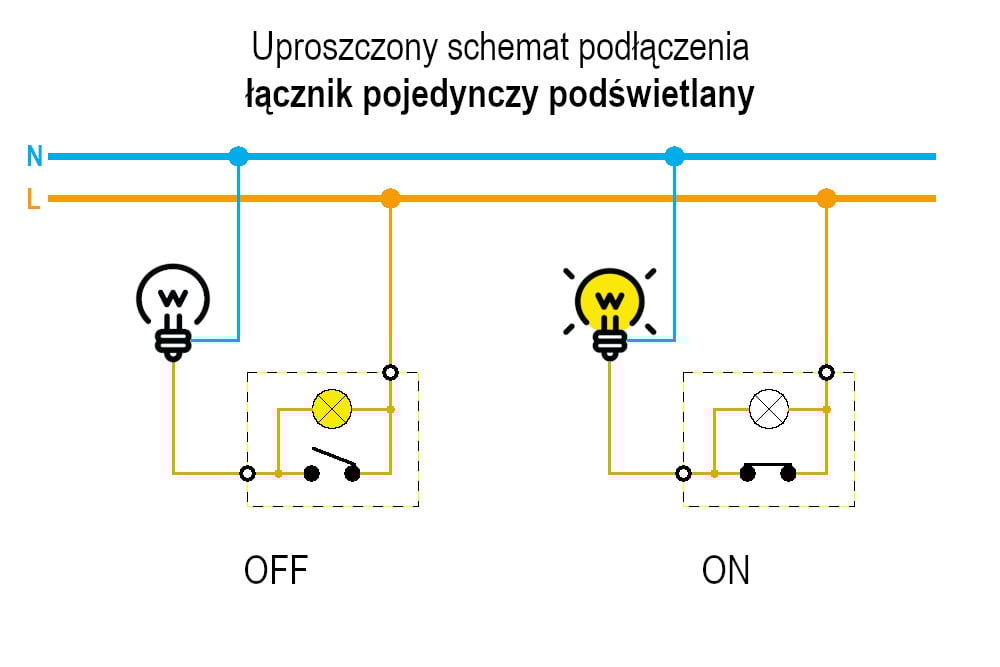

Zwróć uwagę na poniższy schemat: gdy łącznik z podświetleniem znajduje się w pozycji wyłączonej, obwód zostaje zamknięty przez element podświetlający. Prąd płynący w obwodzie jest zbyt mały, by zasilić źródło światła (np. żarówkę), ale wystarczający, by powodować delikatne żarzenie lub miganie świetlówek energooszczędnych oraz nowoczesnego oświetlenia LED.

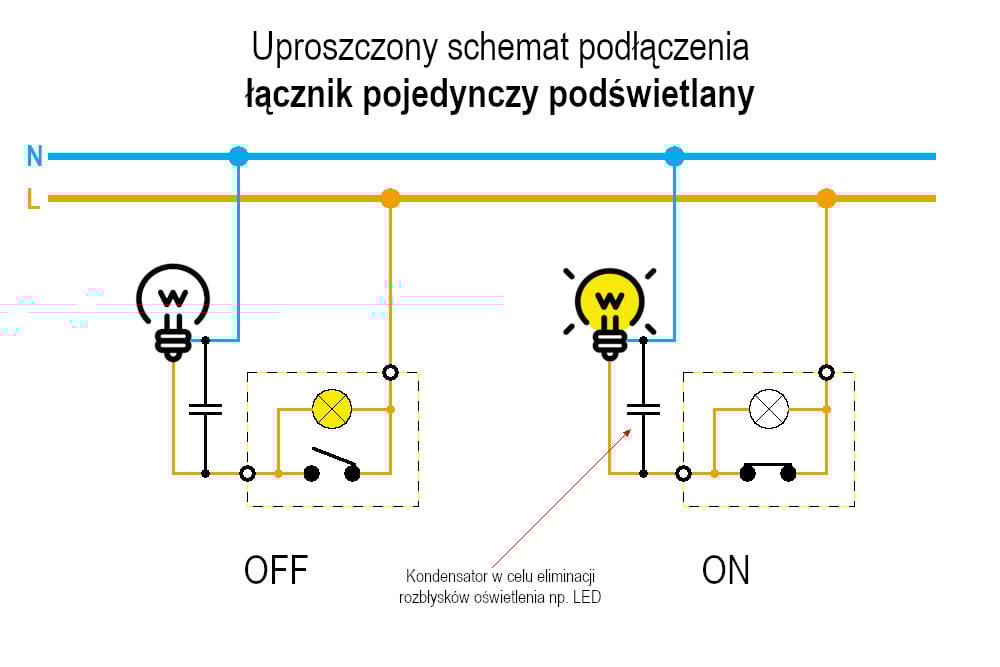

Aby wyeliminować ten efekt, stosuje się odpowiednio dobrane kondensatory, zwane eliminatorami rozbłysków, które włącza się w obwód zgodnie z zaleceniami producenta. Sposób ich podłączenia przedstawia poniższy schemat.

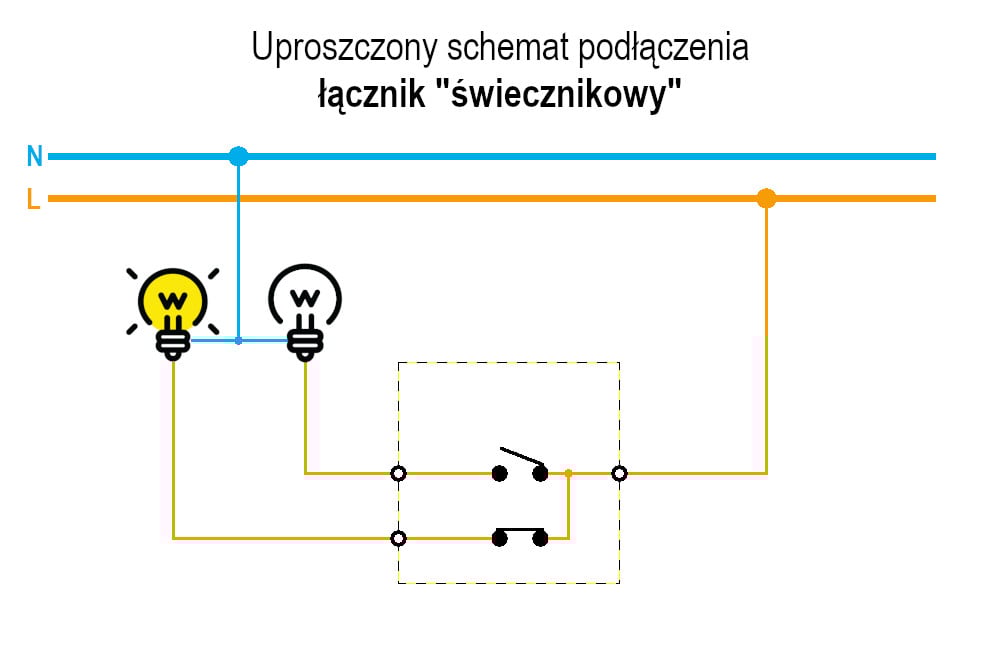

Łącznik świecznikowy (podwójny)
To najczęściej dwuklawiszowy łącznik stosowany w pomieszczeniach, w których żyrandol umożliwia niezależne załączanie dwóch grup źródeł światła.

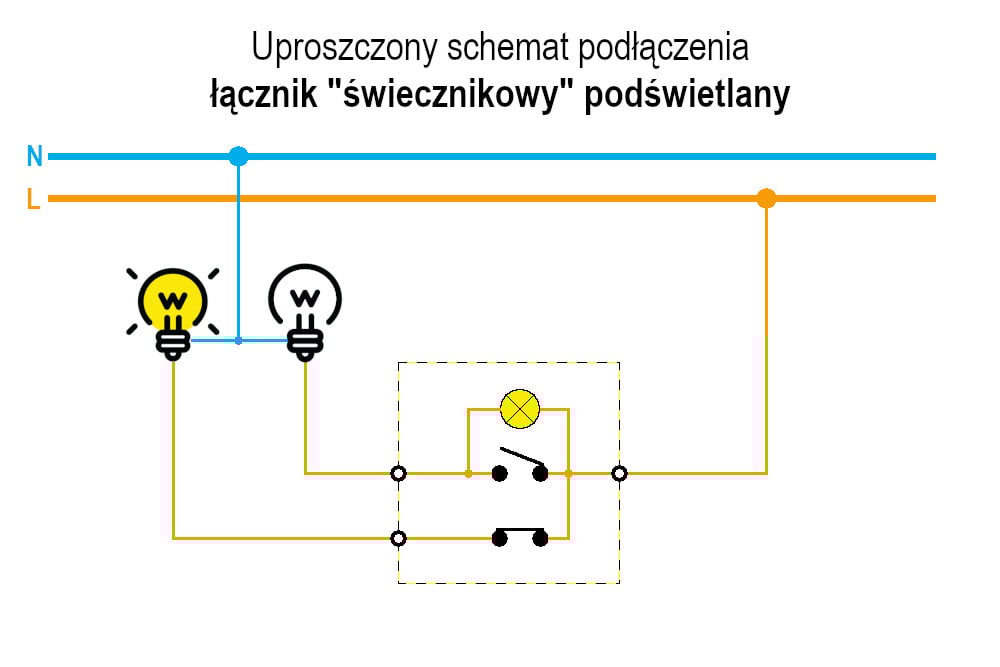

Podobnie jak łącznik pojedynczy, łączniki świecznikowe występują w wersji z podświetleniem oraz bez niego. Warto zwrócić uwagę, że w przypadku wersji z podświetleniem, element podświetlający jest podłączony tylko do jednego z dwóch obwodów.
Co to oznacza w praktyce?
Jeśli stosujemy łącznik świecznikowy z podświetleniem, eliminator rozbłysków nowoczesnych źródeł światła LED należy zainstalować wyłącznie w tym obwodzie, który zasila podświetlenie łącznika.
Łącznik schodowy
Stosowany jest w miejscach, gdzie zachodzi potrzeba załączania i wyłączania oświetlenia z dwóch różnych punktów – na przykład u dołu i u góry schodów, przy drzwiach wejściowych i łóżku w sypialni itp.
W odróżnieniu od wcześniej omawianych łączników, łączniki schodowe wymagają innego sposobu prowadzenia instalacji. W zależności od przyjętego rozwiązania, obwód schodowy może być zasilany z jednej lub dwóch różnych puszek. Choć zasada działania pozostaje taka sama, każde z tych rozwiązań wymaga zastosowania kabli o innej liczbie żył.

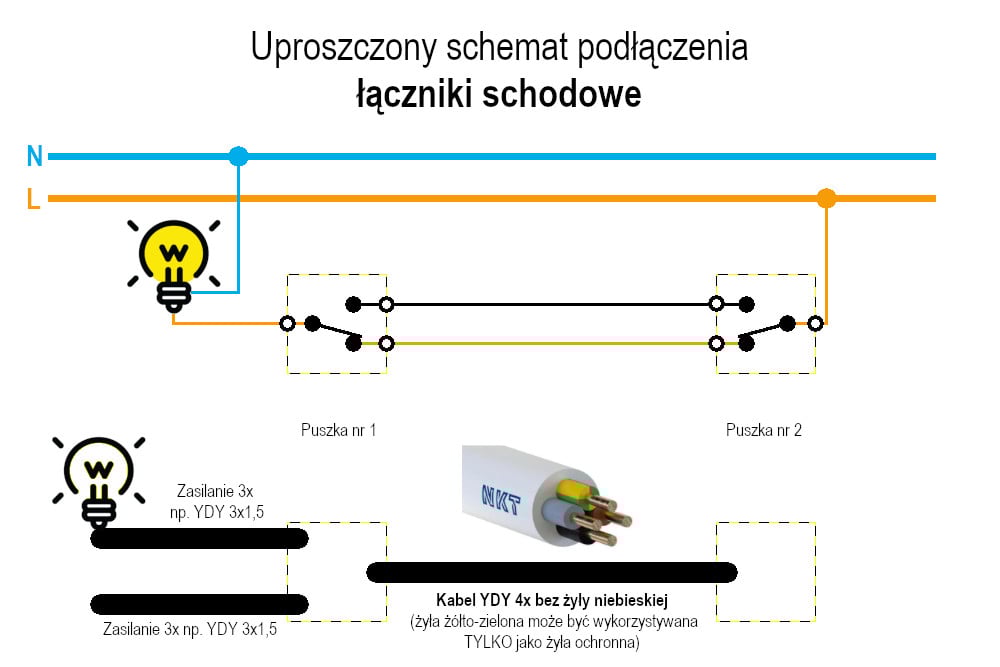

Najczęściej spotykanym rozwiązaniem jest zasilanie obwodu z jednej puszki. W takim przypadku między puszkami należy poprowadzić kabel trójżyłowy (bez żyły żółto-zielonej), czterożyłowy (z żyłą ochronną, ale bez niebieskiej – np. YDY 4x1,5), lub pięciożyłowy (wówczas nie wykorzystuje się żyły żółto-zielonej i niebieskiej).
Łączniki schodowe są dostępne również w wersji z podświetleniem. W przypadku ich zastosowania z oświetleniem świetlówkowym (kompaktowe świetlówki energooszczędne) lub LED, konieczne może być użycie omawianego powyżej eliminatora rozbłysków. Montuje się go analogicznie jak w przypadku łączników pojedynczych.

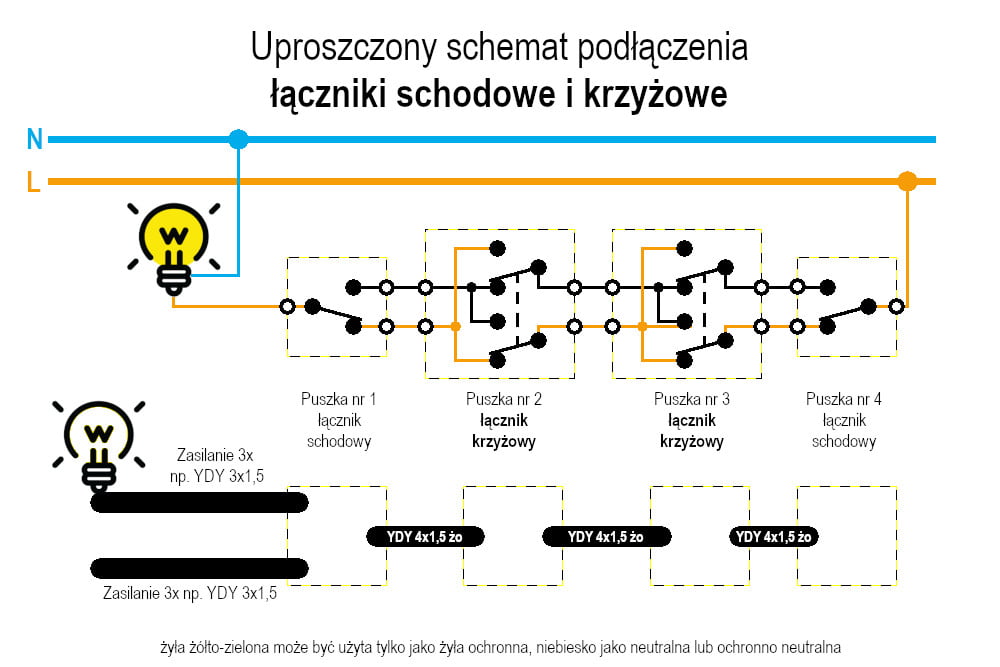

Łącznik krzyżowy
Stosuje się go w instalacjach, w których zachodzi potrzeba załączania lub wyłączania oświetlenia z trzech, lub większej liczby punktów. Zwróć uwagę na poniższy schemat – łączniki krzyżowe rozszerzają funkcjonalność układu schodowego, umożliwiając sterowanie oświetleniem z dodatkowych lokalizacji.
Podobnie jak inne omawiane wcześniej łączniki, łącznik krzyżowy występuje w wersji z podświetleniem lub bez. W przypadku wersji z podświetleniem, przy zastosowaniu źródeł światła LED lub świetlówek kompaktowych, może zaistnieć konieczność użycia eliminatora rozbłysków. Montuje się go analogicznie jak w układach z łącznikami pojedynczymi i schodowymi.
Rozbudowa instalacji o kolejne łączniki krzyżowe jest stosunkowo prosta – wystarczy odpowiednio dobrać kabel i zastosować właściwe połączenia, co obrazuje poniższy schemat.
Gniazdko
To najczęściej montowany element osprzętu elektroinstalacyjnego. W zależności od rodzaju instalacji – „starej” dwużyłowej w układzie TN-C lub „nowej” trójżyłowej w układzie TN-S – gniazda należy podłączać zgodnie z jednym z poniższych schematów.
Z której strony faza w gniazdku?
Polskie przepisy jednoznacznie wymagają, aby do bolca ochronnego w gniazdku była podłączona żyła ochronna PE lub ochronno-neutralna PEN. Nie precyzują jednak położenia zacisków fazowego i neutralnego. Tę lukę interpretacyjną uzupełniają normatywy branżowe opracowane przez Stowarzyszenie Elektryków Polskich (potocznie SEP), które zalecają, aby zacisk fazowy znajdował się po lewej stronie, patrząc na gniazdko od frontu, z bolcem u góry.
A co w przypadku gniazdek podwójnych?
Brak jednoznacznych przepisów dotyczących położenia fazy sprawia, że temat ten regularnie wywołuje dyskusje wśród praktyków. W najczęściej spotykanych gniazdkach podwójnych (lewe na poniższym zdjęciu) konstrukcja mechaniczna wymusza odwrotne włożenie wtyczek, co skutkuje tym, że wtyczka w górnym gnieździe ma fazę po przeciwnej stronie niż wtyczka w dolnym.

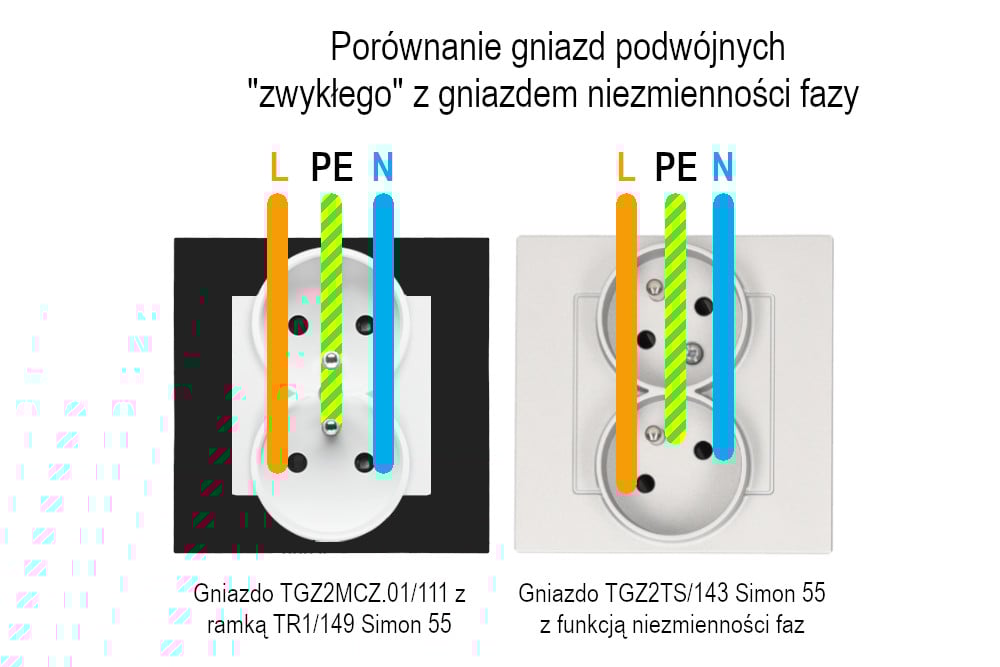

Problem ten dostrzegli producenci osprzętu, którzy coraz częściej oferują gniazdka podwójne z funkcją niezmienności fazy, niezależnie od tego, czy korzystasz z gniazda dolnego, czy górnego, zacisk fazowy zawsze znajduje się po tej samej stronie względem bolca ochronnego. Tego typu rozwiązania określane są jako gniazda z przeplotem lub gniazda z funkcją niezmienności fazy.
Najczęściej popełniane błędy przy montażu
W dużym skrócie przedstawiłem najczęściej spotykane układy połączeń osprzętu elektrotechnicznego w instalacjach 230 V. Teraz pora omówić najczęściej popełniane błędy.

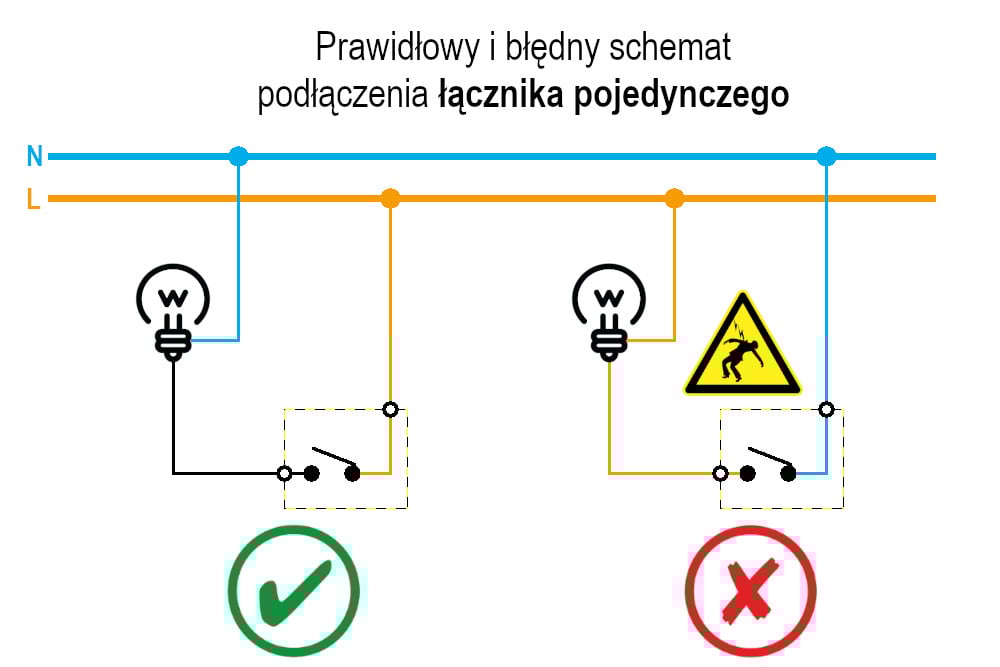

- Montaż łącznika na żyle neutralnej – łącznik powinien rozłączać żyłę fazową. Choć z punktu widzenia użytkownika rozłączenie żyły neutralnej również przerywa obwód i wyłącza odbiornik (np. oświetlenie), to w rzeczywistości na oprawie oświetleniowej nadal obecne jest napięcie fazowe. Taka sytuacja stwarza realne zagrożenie porażenia prądem, szczególnie podczas wymiany źródła światła lub czyszczenia oprawy.
Prąd obciążenia styków łączników
Na rynku dostępne są różne typy łączników, które mogą wyglądać podobnie z zewnątrz, ale różnią się konstrukcją wewnętrzną oraz parametrami technicznymi.
Spotyka się modele, których dopuszczalne obciążenie styków wynosi od zaledwie kilku amperów (np. 5 A) do nawet 16 A. Zastosowanie łącznika o zbyt niskich parametrach (np. podczas wymiany, gdy w miejsce właściwie dobranego modelu zamontowany zostanie inny, o słabszych właściwościach elektrycznych) może prowadzić do przegrzewania się styków, a w skrajnych przypadkach nawet do pożaru.
Oznaczenie na łącznikach A czy AX?
Zwracaj uwagę na oznaczenia A i AX, bo to nie tylko szczegół. W praktyce często spotykamy się z łącznikami światła, które na pierwszy rzut oka wyglądają identycznie.
Różnice między nimi mogą jednak mieć kluczowe znaczenie dla bezpieczeństwa i trwałości instalacji. Jednym z najczęściej pomijanych, a zarazem istotnych parametrów, jest oznaczenie A lub AX przy wartości prądu znamionowego np. 10A, lub 10AX.
Co oznaczają symbole A i AX?
A – np. 16A jest to łącznik przeznaczony do obciążeń rezystancyjnych, takich jak tradycyjne żarówki czy grzałki. Nie jest przystosowany do pracy z obciążeniami indukcyjnymi lub pojemnościowymi, które generują wyższe prądy rozruchowe.
AX – np. 16AX łącznik przystosowany do obciążeń indukcyjnych i pojemnościowych takich jak świetlówki z konwencjonalnymi statecznikami, LED-y, wentylatory, styczniki czy transformatory. Łącznik z oznaczeniem AX może być również stosowany do obciążeń rezystancyjnych.
Zastosowanie łącznika oznaczonego jako A — dlaczego to takie ważne?
Zastosowanie łącznika oznaczonego jako A w obwodzie z obciążeniem pojemnościowym może prowadzić do: szybszego zużycia styków, iskrzenia przy przełączaniu, przegrzewania się mechanizmu, a w skrajnych przypadkach nawet do uszkodzenia łącznika lub pożaru.
Wymieniając łącznik, instalator lub użytkownik końcowy często kieruje się wyłącznie wyglądem zewnętrznym, lub ceną, nie zwracając uwagi na parametry techniczne. To poważny błąd, który może mieć realne konsekwencje.
Prąd obciążenia gniazdek elektrycznych – nie lekceważ oznaczeń
Większość dostępnych obecnie gniazdek elektrycznych ma znamionowy prąd obciążenia wynoszący 16 A, co odpowiada standardowym wymaganiom współczesnych instalacji domowych.
W sprzedaży można jednak spotkać gniazda o bardzo podobnym wyglądzie, ale o niższej dopuszczalnej wartości prądu, np. 10 A. Co istotne, gniazdka o obciążalności 10 A były bardzo popularne jeszcze na początku lat 2000, dlatego w starszych instalacjach wciąż można je spotkać.
Warto pamiętać, że do gniazdek (bezpośrednio lub za pośrednictwem przedłużaczy) coraz częściej podłączamy urządzenia o dużym poborze mocy np.: grzejniki, czajniki, przenośne płyty grzewcze, odkurzacze, sprzęt AGD, co łatwo może doprowadzić do ich przeciążenia.
Przeciążenie prądowe gniazdka może prowadzić do: przegrzewania się styków, stopienia tworzywa obudowy, iskrzenia i zwarć, a w konsekwencji nawet do pożaru.
Dlatego tak ważne jest, aby przy zakupie i montażu gniazdek zwracać uwagę nie tylko na wygląd i cenę, ale przede wszystkim na parametry znamionowe. Wymiana gniazdka 16 A na model 10 A (nawet jeśli wygląda identycznie) może być poważnym błędem instalacyjnym.
PEN – najpierw na bolec czy do styku i na bolec?
W „starych” instalacjach dwużyłowych typu TN-C ochrona przeciwporażeniowa realizowana jest poprzez tzw. zerowanie. W takim przypadku żyłę ochronno-neutralną PEN należy podłączyć najpierw do bolca ochronnego (co zapewnia funkcję ochronną), a dopiero następnie (z zacisku bolca) do styku neutralnego (N).
Wykonanie połączenia w odwrotnej kolejności, czyli najpierw do styku neutralnego, a dopiero potem do bolca ochronnego, jest niezgodne z obowiązującymi Polskimi Normami i traktowane jako błąd instalacyjny. Taki sposób podłączenia może prowadzić do utraty funkcji ochronnej w przypadku poluzowania lub przerwania przewodu PEN w zacisku N, co stwarza realne zagrożenie porażeniowe.
Pazurki zamocowane w tynku – częsty, ale groźny błąd
Dość często zdarza się, że puszka instalacyjna została osadzona zbyt głęboko w tynku. W takiej sytuacji gniazdko lub łącznik nie są trwale i stabilnie przymocowane do puszki, lecz opierają się bezpośrednio na warstwie tynku. W efekcie, podczas użytkowania, osprzęt zaczyna się luzować, a w skrajnych przypadkach może nawet wypaść, odsłaniając elementy znajdujące się pod napięciem i stwarzając realne zagrożenie porażeniem prądem elektrycznym.
Co więcej, w wyniku ruchów i naprężeń, może dojść do wyrwania lub poluzowania żył w zaciskach śrubowych, co z kolei zwiększa ryzyko iskrzenia, zwarcia, a nawet pożaru.
Aby uniknąć tego typu zagrożeń, w przypadku głęboko osadzonych puszek należy stosować odpowiednio dobrane pierścienie dystansowe, które zapewnią poprawnie zamocowane do puszki, gwarantują prawidłowe i bezpieczne zamocowanie osprzętu.
„Zbyt grube” żyły wciśnięte w puszkę – problem z ciasnotą
W nowoczesnych instalacjach obwody gniazd wykonuje się żyłami typu drut o przekroju 2,5 mm². Jeśli gniazdo montowane jest w puszce przelotowej, czyli takiej, z której wyprowadzone są kable do kolejnego punktu, to bardzo często jego zaciski wykorzystywane są również jako punkt rozgałęzienia. W efekcie do jednego mechanizmu trafia aż sześć sztywnych żył: trzy zasilające i trzy wychodzące.
W przypadku głębokich lub bardzo głębokich puszek, przy odpowiednim zapasie długości żył, możliwe jest ich bezpieczne i swobodne ułożenie. Problem pojawia się, gdy: puszka jest płytka, mechanizm gniazda ma dużą głębokość montażową, żyły są długie (ułatwia to montaż żył w gniazdku, ale utrudnia mocowanie gniazdka w puszce).
W takiej sytuacji podczas montażu na zaciski gniazda wywierane są znaczne naprężenia mechaniczne, co może prowadzić do: poluzowania żył w zaciskach śrubowych, wypadnięcia przewodu z zacisku, grzania się, iskrzenia, a nawet porażenia prądem, jeśli żyła fazowa dotknie metalowej części osprzętu.
Aby uniknąć tego typu zagrożeń, zaleca się nie wykorzystywać zacisków osprzętu jako punktów rozgałęzienia. Zamiast tego należy zastosować szybkozłączki, które umożliwiają wykonanie połączeń w puszce, a do gniazda doprowadzić jedynie trzy żyły.
Takie rozwiązanie zmniejsza naprężenia mechaniczne, ułatwia montaż, zwiększa niezawodność połączeń i eliminuje ryzyko uszkodzeń wynikających z ciasnoty w puszce.
Krzywe lub zaśniedziałe żyły wprowadzone do zacisków gniazd i łączników
Wprowadzenie do zacisków krzywych, lub zaśniedziałych żył skutkuje nieprawidłowym połączeniem elektrycznym. W przypadku żył krzywych dochodzi do ograniczenia powierzchni styku, natomiast żyły zaśniedziałe powodują wzrost rezystancji połączenia.
Oba te zjawiska prowadzą do nadmiernego nagrzewania się zacisku, co może skutkować iskrzeniem, a w skrajnych przypadkach nawet pożarem. Aby temu zapobiec, należy zawsze stosować proste czyste żyły (pozbawione nalotów i utlenień), które zapewniają odpowiednią jakość styku i minimalną rezystancję połączenia.
Izolacja zdjęta na zbyt krótkim lub zbyt długim odcinku żyły
Zbyt krótko zdjęta izolacja sprawia, że do zacisku trafia zbyt krótki odcinek żyły, co skutkuje zmniejszoną powierzchnią styku (mniejszą niż przewidziana przez producenta). Może to prowadzić do przegrzewania się zacisku, iskrzenia, a w konsekwencji nawet do pożaru. Dodatkowo zbyt krótka żyła nie ma wystarczająco mocnego mocowania mechanicznego i łatwo może wypaść z zacisku.
Z kolei zbyt długie zdjęcie izolacji powoduje, że niezaizolowana część żyły wystaje poza zacisk, co znacząco zwiększa ryzyko porażenia prądem elektrycznym.
Aby ułatwić prawidłowe przygotowanie żył, większość producentów umieszcza na mechanizmach gniazd i łączników oznaczenia wskazujące właściwą długość odizolowanego odcinka.
Część z nich stosuje w tym celu praktyczne szablony nadrukowane lub wytłoczone bezpośrednio na obudowie mechanizmu.
Izolacja żył nacięta podczas odizolowywania
W nowo wykonywanych instalacjach do puszek elektrycznych wprowadza się kable w zewnętrznej izolacji. Podczas montażu osprzętu elektryk usuwa tę izolację (zazwyczaj na możliwie długim odcinku, aż do ścianki puszki). Ze względu na ciasne warunki montażowe oraz wygięcie kabli, nawet doświadczeni instalatorzy mogą przypadkowo uszkodzić izolację żyły.
Co zrobić w przypadku takiego uszkodzenia? Najlepszym rozwiązaniem jest założenie na uszkodzoną żyłę rurki termokurczliwej i jej obkurczenie gorącym powietrzem, np. za pomocą opalarki. W ten sposób szybko i skutecznie przywraca się trwałą warstwę izolacyjną, minimalizując ryzyko awarii i porażenia prądem.
Podsumowanie — jak podłączyć łączniki i gniazda?
Choć artykuł może wydawać się obszerny, porusza jedynie wybrane zagadnienia związane z doborem i montażem łączników oraz gniazd elektrycznych. Większość opisanych tu czynności doświadczony instalator wykonuje niemal instynktownie. Warto jednak pamiętać, że zdobył on odpowiednie przygotowanie i ukończył szkołę branżową, odbył praktyki pod okiem fachowców, a z czasem poznał również „triki” praktyków 😉
Elektryk pracuje z instalacjami elektrycznymi na co dzień, dysponuje odpowiednimi narzędziami i miernikami, a przede wszystkim, zna zagrożenia związane z prądem elektrycznym. Dlatego, zanim zdecydujesz się na samodzielny montaż, wymianę lub naprawę gniazd i łączników, zastanów się, czy nie lepiej powierzyć to zadanie profesjonaliście.
