Każdy z instalatorów, który ma do czynienia z tzw. okablowaniem strukturalnym lub teletechniką potrzebuje odpowiednich narzędzi do pracy z takimi instalacjami. Najczęściej spotykanymi są wszelkiego typu testery instalacji z prostymi pomiarami pomocnymi dla instalatora.
Czym charakteryzują się testery okablokowania sieciowego?
Na rynku możemy spotkać wiele takich urządzeń. Różnią się one swoimi możliwościami, budową, funkcjonalnością i rzecz jasna cena. Jak wybrać ten właściwy tester instalacji w morzu ofert. Najlepiej jest chyba skupić się na najistotniejszych potrzebach.

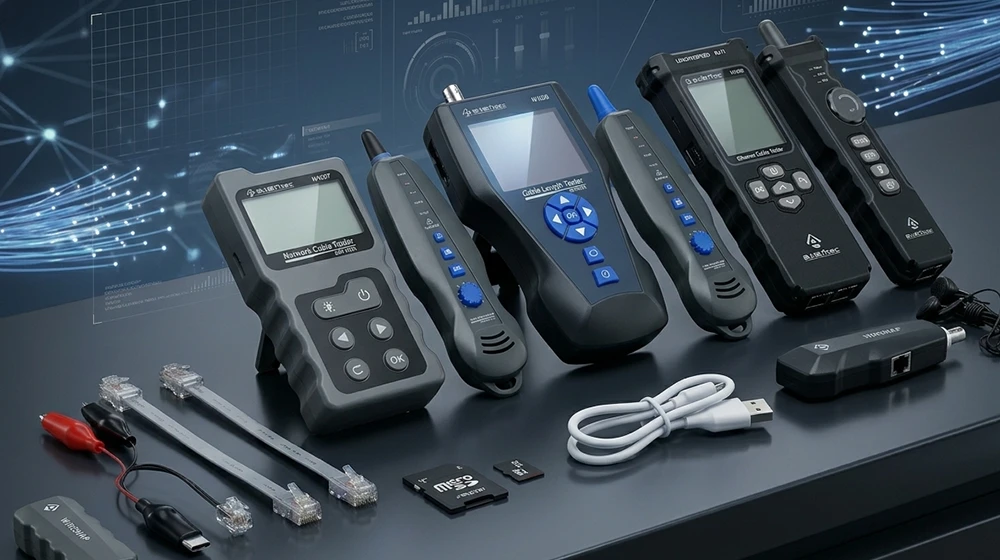

Miałem okazję poprzyglądać się trzem różnym testerom okablowania od firmy A-LAN.
Były to różnej klasy urządzenia. Od prostego do bardziej zaawansowanego. Firma oznacza je symbolami NI056, NI057 i NI058.
Tester okablowania sieciowego NI057
Pierwszym do testów wybrałem NI057. W moim mniemaniu to naprawdę przyzwoicie wyposażony przyrząd do diagnozowania właściwości elektrycznych sieci.

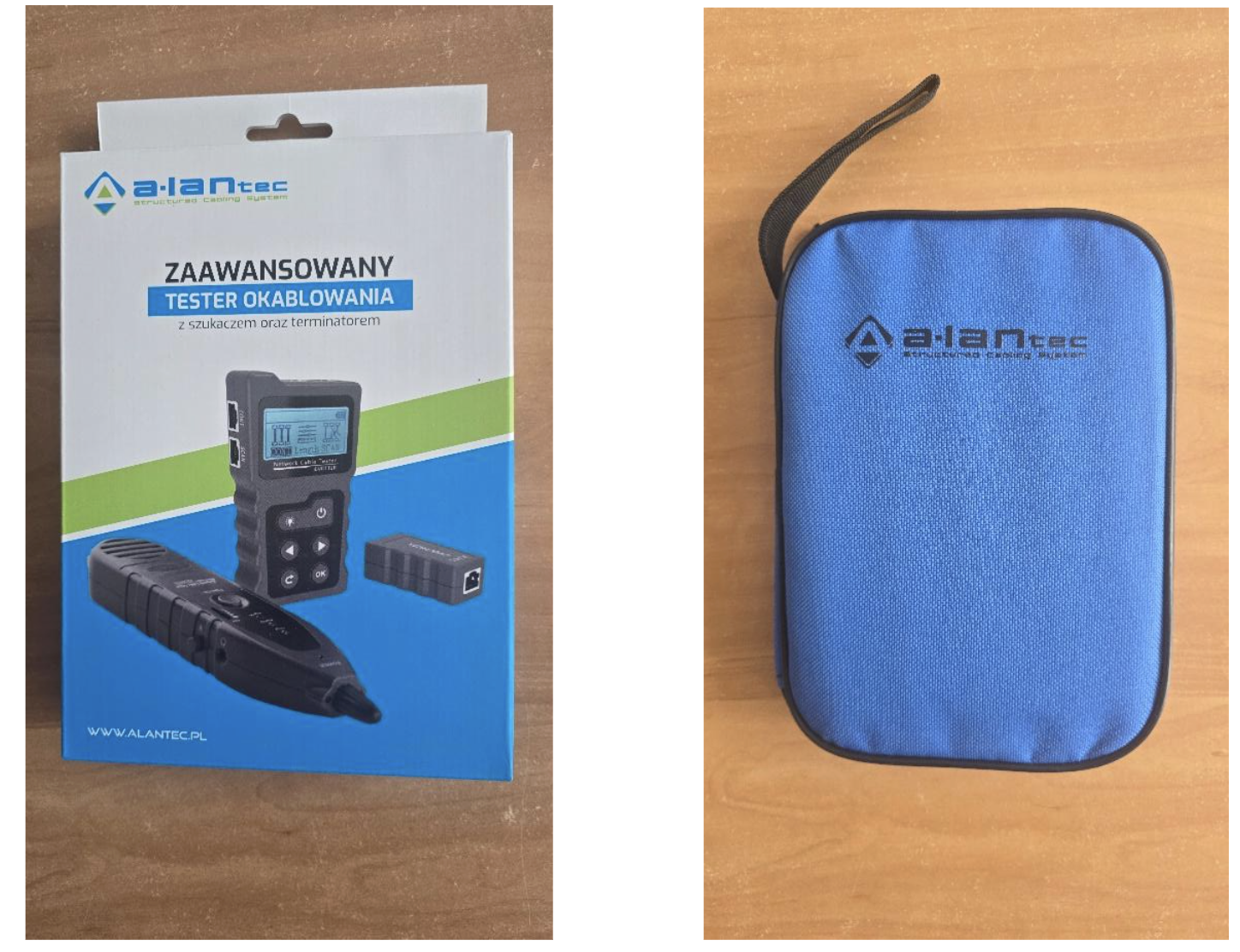

Ma solidny, fajny futerał, zapobiegający uszkodzeniom mechanicznym a tworzywo, z jakiego są stworzone komponenty testera, nie jest z materiału łatwo pękającego.
Do pracy na co dzień wielkim plusem mogą być jego wymiary. Są naprawdę niewielkie. Tester nadaje się do przeprowadzania pomiarów kabli zarówno UTP, jak i STP.

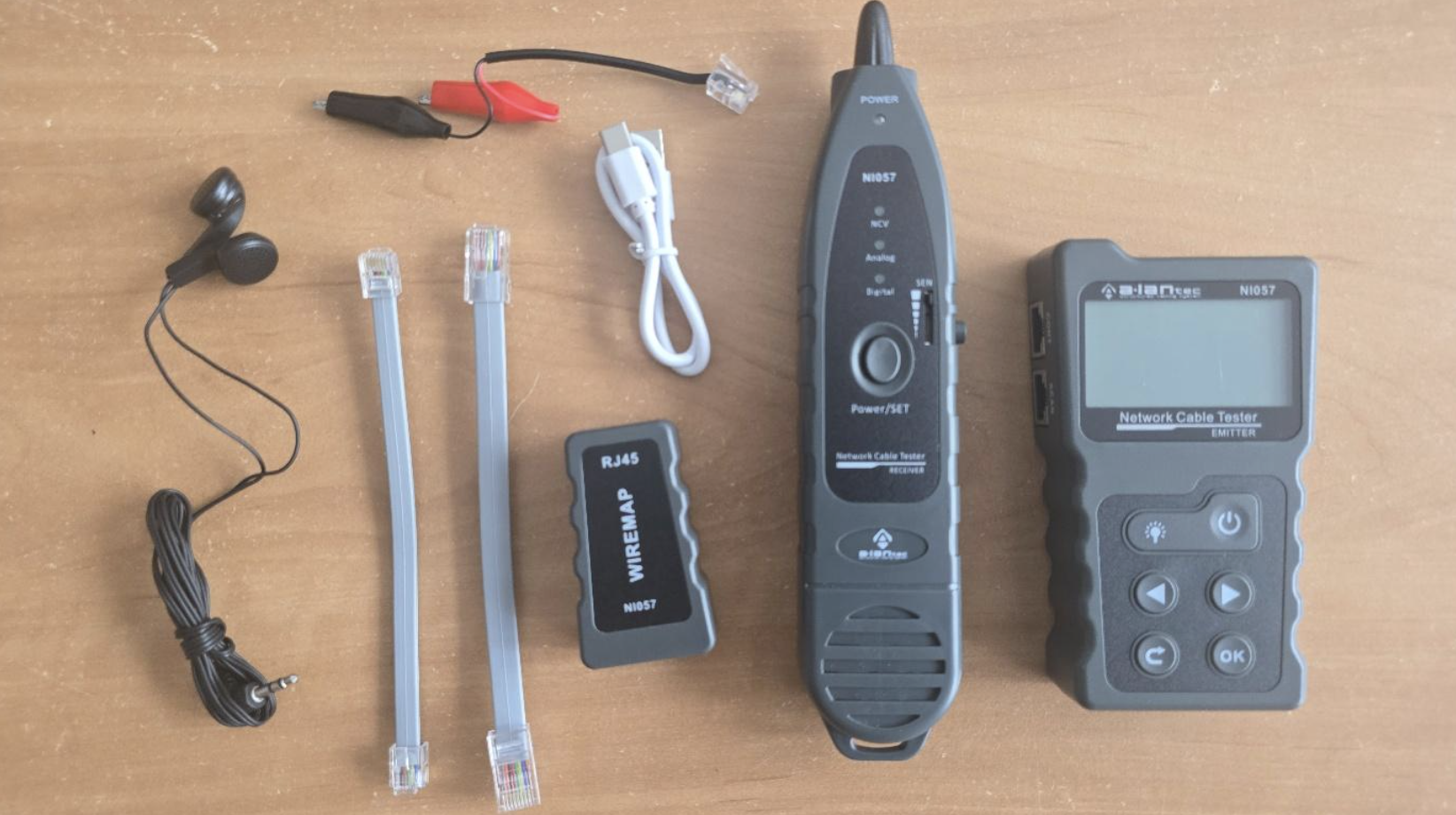

W zestawie, jak widać na zdjęciu, nie brakuje niczego, co jest potrzebne do diagnozowania okablowania. Są niezbędne przejściówki, słuchawki oraz kabel do ładowania akumulatorów.
Niestety w zestawie nie znajdziemy żadnych baterii ani do odbiornika, jak i nadajnika. Na domiar złego w nadajniku są stosowane inne baterie i w odbiorniku inne. Mając na względzie to, że można wykorzystać dołączony kabelek USB-C, do ładowania w zestawie, zastosowałem baterie do ładowania 6f22 oraz LR6.
Testy wszystkich urządzeń przeprowadzałem w warunkach domowych oraz w serwerowni jednego z hoteli.
Jakie jest zastosowanie testera NI057?
NI057 nie jest typowym najprostszym testerem połączeń kablowych typu skrętka, ale trzeba pamiętać, że obsługuje kategorie CAT5e, CAT6 i CAT6a. Posiada możliwość mierzenia długości kabla, ale tutaj trzeba podchodzić z pewną rezerwą. Nie można traktować tych pomiarów zbyt na serio, a raczej jako poglądowe. W moich aplikacjach już po 20 metrach była pomyłka prawie 1,2 m.
Jest to do zaakceptowania przy założeniu, że nie potrzebny jest nam pomiar precyzyjny a jedynie poglądowy do przygotowania sobie kolejnego okablowania i może posłużyć jako odnośnik. Tester dobrze radzi sobie z typowymi testami okablowania, czyli z ciągłością połączeń. Jego zaleta jest to, że można za pomocą niego dokonywać analizę zasilania PoE w sieci oraz w prosty i szybki sposób umożliwia dokonanie identyfikacji portu np. na switchu.
Oprócz sprawdzenie typowych problemów połączeniowych można spróbować za pomocą testera dokonać sprawdzenia, w jakiej odległości od nadajnika może znajdować się uszkodzenia kabla. Taki pomiar sugeruje wykonać z dwóch stron podejrzanego kabla, aby lepiej namierzyć miejsce problemu.
Testerem można również dokonać identyfikacji innych kabli niż tylko skrętki. Do tego służy przejściówka z krokodylkami. I muszę przyznać, że dobrze radzi sobie z kablami elektrycznymi.
Niestety w moim egzemplarzu oprócz dźwięku z generatora uporczywie wchodziło jakieś zakłócenie, przydźwięk, choć na innych urządzeniach tego nie słyszałem. Dobrym rozwiązaniem jest możliwość ustawienia czułości odbiornika oraz zastosowania słuchawek. Jeżeli jest się w działającej serwerowni, gdzie poziom szumu i hałasu jest czasami spory, praca ze słuchawkami może sporo pomóc w połączeniu z regulacją czułości.
Fajne jest zastosowanie uchwytu na smycz czy karabińczyk przy odbiorniku, szukaczu. To potrafi ułatwić pracę, a przede wszystkim nie wyskoczy gdzieś taki szukacz z kieszeni, bo można go doczepić do szlufki w spodniach. Urządzenie posiada również funkcję NCV do bezdotykowego wykrywania napięcia prądu zmiennego do szybkiego sprawdzenia, czy przewód lub urządzenie znajduje się pod napięciem.
Dla młodego instalatora albo instalatora niemającego wcześniej do czynienia ze skrętką pewnym mankamentem może być niestety brak instrukcji w języku polskim, choć ustawa nawet nakłada na dostawcy taki wymóg. Mając opisane porty na nadajniku, nie do końca można wiedzieć, do czego one służą.
A przecież nie każdy musi znać język obcy, żeby dobrze wykonać pracę. Dla mnie może i nie stanowiło to żadnego kłopotu, ale konserwator z hotelu zwrócił mi na to uwagę. Zwłaszcza w sytuacji, gdy sam chciałby kupić taki przyrząd.
Tester okablowania sieciowego NI058
Kolejnym testerem, jaki udało mi się sprawdzić był NI058.

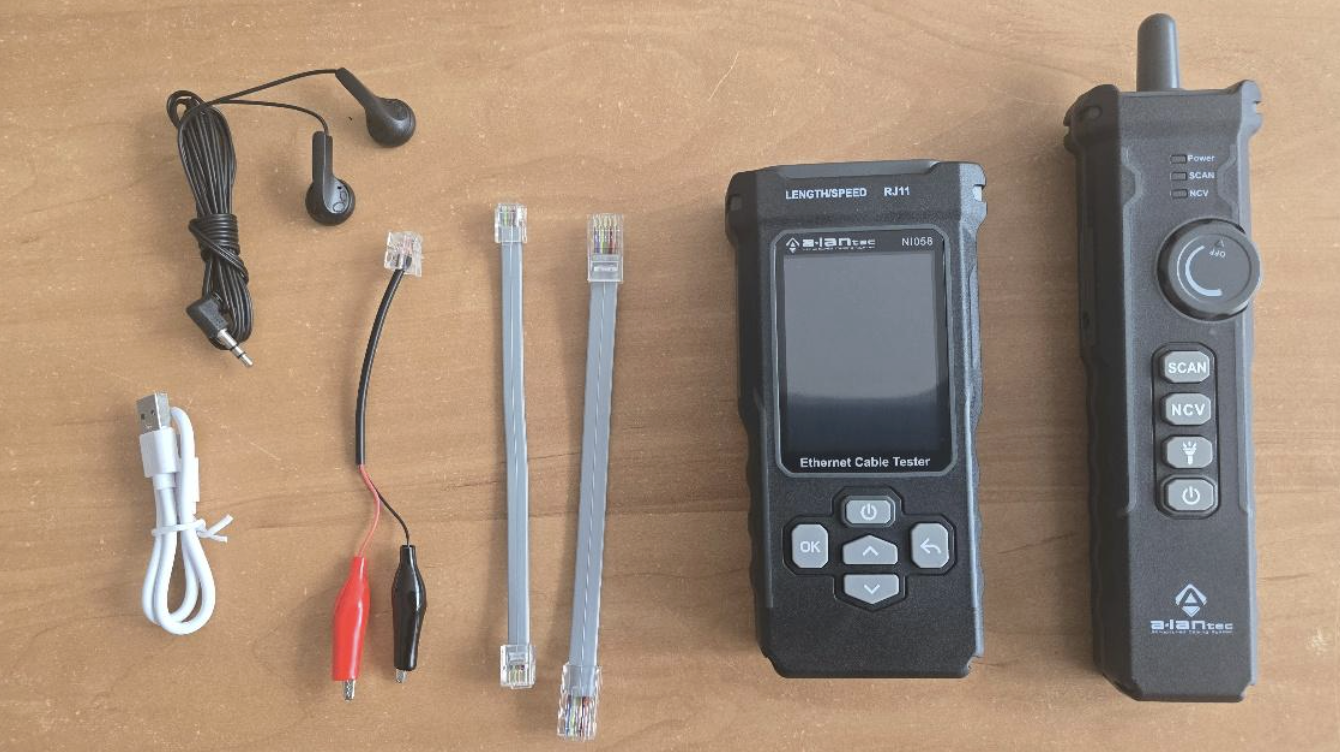

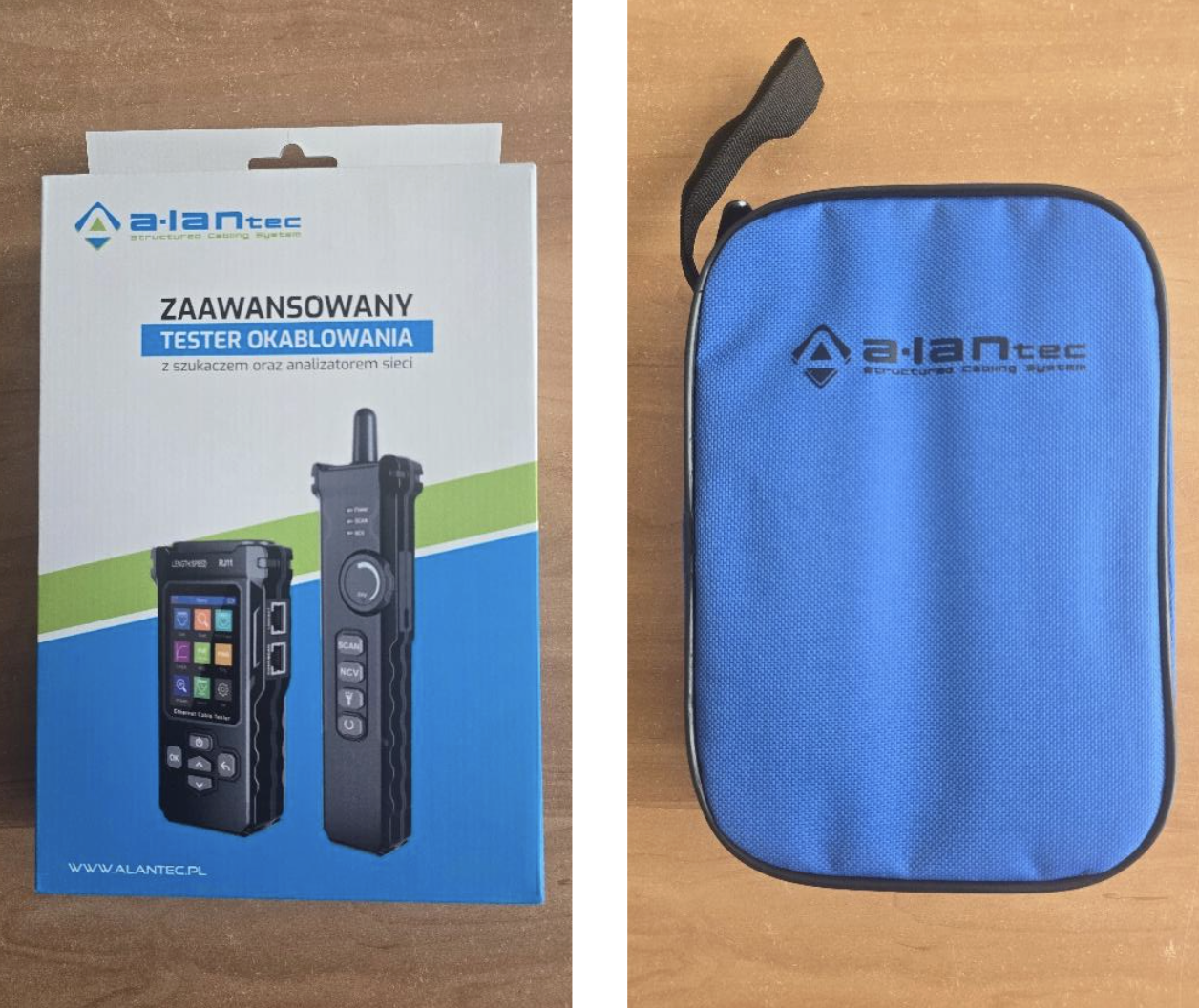

Tutaj również mamy do czynienia ze sprzętem w obudowie z trwałego plastiku ABS oraz etui zabezpieczającym przed uszkodzeniami mechanicznymi. Różni się on jednak od poprzednika tym, że posiada kolorowy wyświetlacz oraz możliwość testowania na kablach pod RJ45 oraz RJ11.
Zaletą wielka jest to, że i nadajnik, jak odbiornik mają wbudowane akumulatorki, co powoduje, że nie ma potrzeby martwić się o baterie. Ładowanie odbywa się przez port USB-C kabelkiem dołączonym do zestawu.
Tutaj mam oczywiście standardowe testowanie kabli, wykrycia przerw, zwarć, odwróconych połączeń oraz innych błędów w okablowaniu. Mamy też możliwość sprawdzania, czy kabel jest pod napięciem.
Jest możliwość pomiaru długości kabla. Producent podaje przedział od 5 do 200 m, ale tutaj już jest ważne, jaki typ kabla wybierzemy w menu. Wg moich doświadczeń źle wybrany typ kabla skutkuje błędnym wskazaniem długości, dlatego to dość ważna uwaga.
Tutaj też, tak jak poprzednim modelu, nie możemy liczyć na precyzyjny pomiar długości, ale jest on zdecydowanie lepszy, a to za sprawą sposobu pomiaru metoda TDR, którą wykorzystują reflektometry. To, iż dokładność pomiaru długości jest większa, to przekłada się też na dokładniejsze określenie miejsca uszkodzenia kabla. Nadal jednak proponuję wykonać pomiary z dwóch stron kabla.
Funkcja szukania kabla jest tu o wiele lepiej rozwiązana. Istnieje możliwość ustawienia czułości odbiornika i podłączenia słuchawek, ale sam sygnał jest głośny, wyraźny bez zniekształceń, przydźwięków, szumów.
Urządzenie ma fajną funkcję, która podczas dłuższej pracy przydaje się przed zbyt szybkim wyładowaniem akumulatorów. Po wybraniu funkcji, z jakiej chcemy korzystać, po jakimś czasie wyłączy się ekran. Czas ten można zaprogramować w menu.
Każde jednak dotknięcie przycisków uaktywni ekran. Podczas testów miałem wrażenie, że ten typ testera lepiej sobie radzi z pomiarem skrętki ekranowanej niż poprzedni model. Bardzo spodobała mi się funkcja, która powodowała zapalenie się diody przy odpowiednim gnieździe po wybranej funkcji pomiarowej. W takich okolicznościach nie można się już pomylić, do jakiego gniazda podpiąć kabel.
Gdy pisałem wcześniej, że to urządzenie jest o wiele bardziej zaawansowane to miałem przede wszystkim na uwadze to, że za pomocą niego można nie tylko ustalić mapę połączeń na urządzeniach przez funkcję Port Flashing, ale można również analizować wydajności sieci przez funkcję Ping i ustalić opóźnienia pakietów w sieci.
A więc może to być bardzo przydatne w sytuacji, gdy mamy znaleźć problemy w działaniu sieci, zwłaszcza tam, gdzie mamy elementy aktywne, takie jak routery, switche itp.
Ciekawostką może być jeszcze to, że podczas flaszowania przy załączonej funkcji CDP/LLDP w urządzeniu pingowanym można otrzymać na nadajniku informację o produkcie, czyli informacje o producencie oraz typie produktu, jego nazwie.
No i do tego dopisać można również możliwość sprawdzenia funkcji PoE w sieci. Z przykrością muszę znów napisać, że tak jak we wcześniejszym testerze, tak i tu nie ma instrukcji w języku polskim.
Tester okablowania sieciowego NI056
NI056 - to urządzenie o bardzo mocno rozbudowanych możliwościach pomiarowych. Zresztą jest najdroższym testerem z całej trójki.

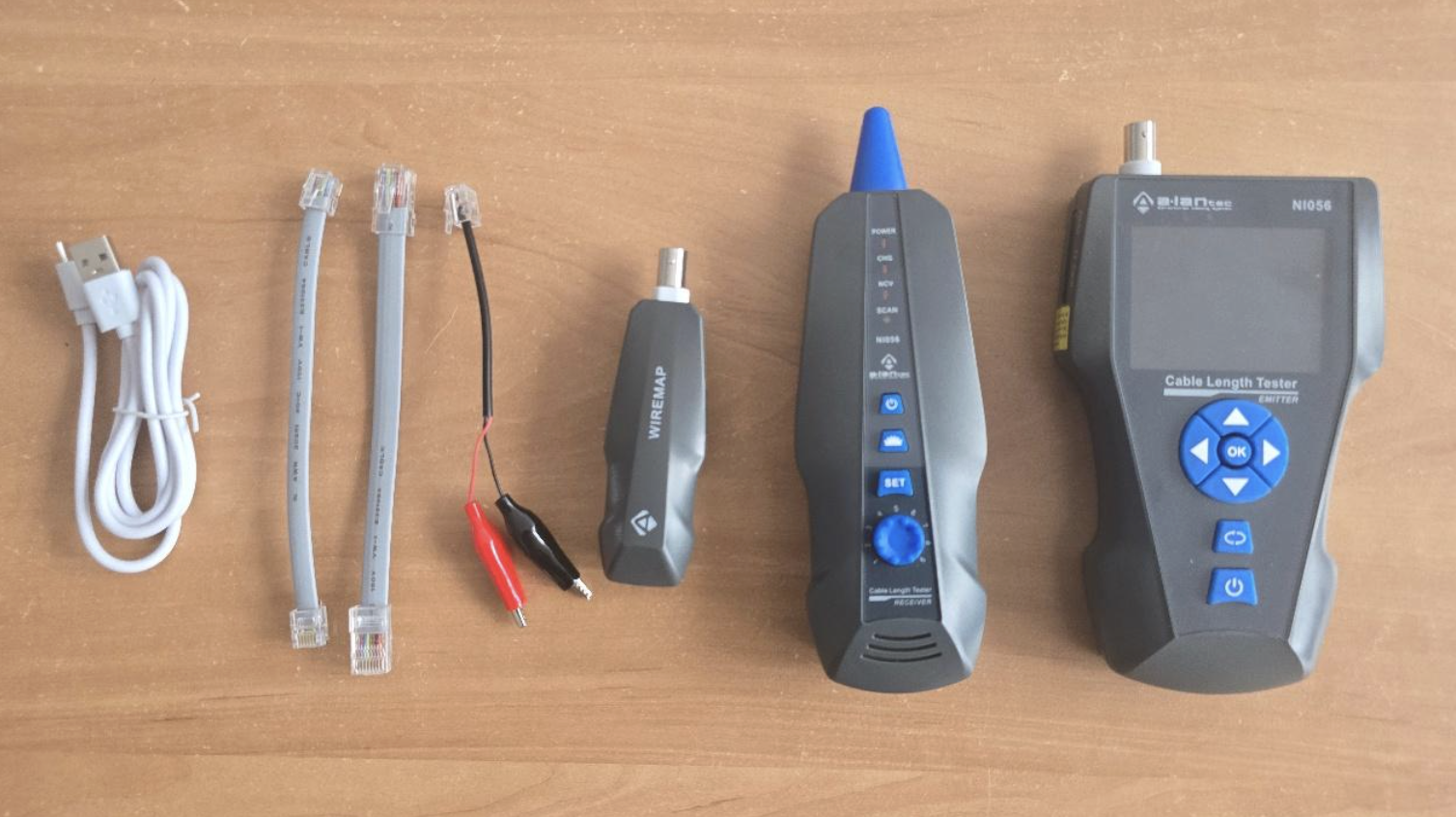

Umożliwia pomiary okablowania na RJ45, RJ11 oraz koncentrycznym na BNC. Zarówno nadajnik jak odbiornik zasilane są wbudowanymi akumulatorami. Tutaj tez jest możliwe ładowanie akumulatorów przez port USB-C. Kolorowy wyświetlacz oraz trwałe obudowy dają poczucie solidnego urządzenia.

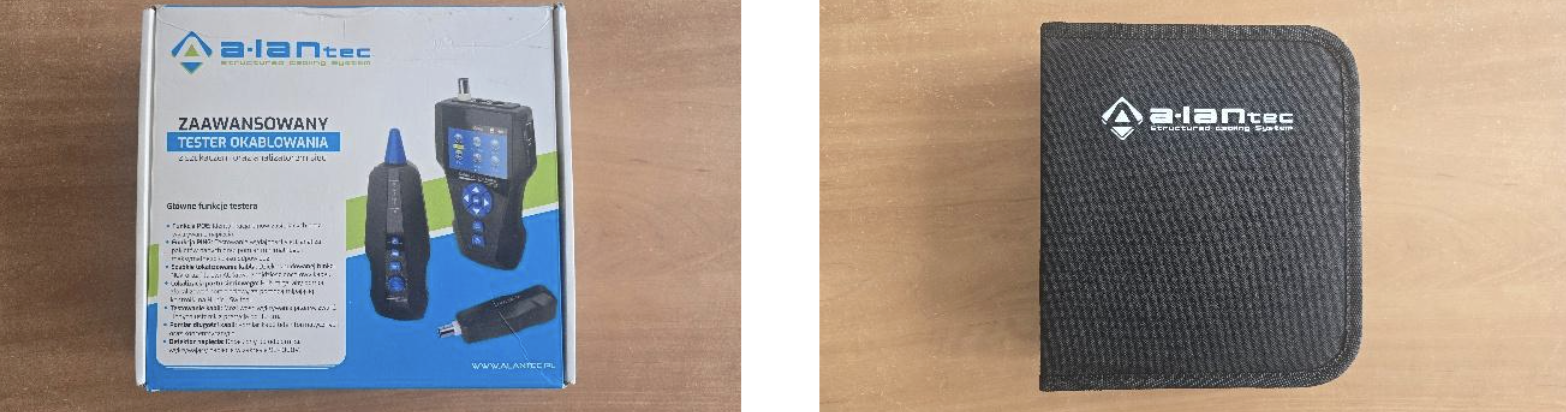

Trzeba też wspomnieć o etui, które również sprawia wrażenie trwałego, sztywnego, co może uchronić urządzenie przed uszkodzeniami mechanicznymi.
Jak na swoje wymiar tester posiada naprawdę spore możliwości. Zacznijmy od najczęściej wykorzystywanych funkcji w tego typu sprzęcie, czyli szukaniu odpowiedniego kabla oraz sprawdzaniu jakości połączeń i skrosowania.
Tutaj wszystko działa jak należy. Dźwięk na odbiorniku jest wyraźny i nie trzeba się domyślać czy to ten, czy inny przewód. Regulując czułością, a co za tym idzie, również głośnością można bez problemu namierzyć testowany kabel.
W tym urządzeniu mamy dodatkowo poszerzenie zakresu badanego okablowania. Można testować i mierzyć okablowanie CAT5e, CAT6, CAT6a oraz CAT7. W odróżnieniu od wcześniejszych testerów w tym zastosowano precyzyjniejszy pomiar długości kabla oraz lokalizator uszkodzeń. Tutaj funkcja TDR jest uzupełniona o możliwość wcześniejszego skalibrowania przyrządu.
Najlepiej zrobić to na paczkordzie dobrej jakości o znanej długości i najlepiej w tej kategorii, którą później będziemy mierzyć. Ja do kalibracji używałem paczkordy renomowanych firm o długości 10 metrów.
Takie podejście daje rzeczywiście duży postęp w określeniu długości kabla. Wg producenta można mierzyć kable z przedziału od 1 metra do 500 metrów, choć teoretyczny zasięg jest większy. Ale przecież nie będę mierzył kilometra kabla.
Na uwagę zasługuje terminator, który posiada wbudowane wszystkie potrzebne gniazda.
Pomiar ciągłości i długości kabla koncentrycznego niezależnie czy był to kabel 50Ω, czy 75Ω był bardzo zbliżony do rzeczywistości, co naprawdę mile mnie zaskoczyło. Na pewno trzeba wcześniej poznać lepiej to urządzenie i przeklikać sobie całe menu, aby móc w pełni wykorzystać jego możliwości. Nie ułatwia tego niestety znów brak instrukcji w języku polskim.
Dla wprawionego użytkownika, instalatora nie będzie pewnie to problemem, bo skojarzy co z czym, ale dla kogoś, kto chciałby mieć dobry tester, a nie ma jeszcze doświadczenia, to może być jednak problem. Mankamentem może być też brak możliwości podłączenia słuchawek, ale jak już wcześniej pisałem, jest to rekompensowane czystym dźwiękiem z głośniczka.
Urządzenie wyposażone jest oczywiście w możliwość testowania okablowania z PoE, posiada detekcję kabla pod napięciem, dobrze działający Port Flashing oraz pingowanie dla określenia jakości transmisji.
W tym urządzeniu funkcja pingowania jest mocno rozwinięta i posiada różne możliwości wykonania testu.
Dla mnie bardzo dobrym rozwiązaniem w tym przyrządzie jest możliwość zapisywanie pomiarów na karcie pamięci mikro SD. Skupiamy się tylko i wyłącznie na pomiarach i opisach okablowania a pomiary zapisywane są na karcie i to w formacie TXT, co jest bardzo proste do przeniesienia ich później na jakikolwiek arkusz.
Podsumowanie — testery okablowania sieciowego A-LAN
Fajną funkcją we wszystkich odbiornikach testerów jest możliwość podświetlenia sobie pola pracy. Może nie zawsze doceniana, ale dla mnie, gdzie szafa rackowa ma pewien półmrok, było bardzo wygodną możliwością.
W swoich testach i opisie nie skupiałem się za bardzo na suchych danych katalogowych, bo te można przeczytać na kartach katalogowych, a jedynie na uwagach użytkowych dla instalatora.
