Magazyny energii do fotowoltaiki – jaki model wybrać?

Czas, kiedy magazyny energii były traktowane w Polsce jako technologiczna zabawka dla pasjonatów, bezpowrotnie minął. W dobie net-billingu, a zwłaszcza po wprowadzeniu taryf dynamicznych, oddawanie wyprodukowanego prądu do sieci za bezcen i odkupowanie go wieczorem po stawkach szczytowych to czysty nonsens ekonomiczny. Klienci końcowi zaczynają to rozumieć, a my – elektrycy i instalatorzy – stoimy przed wyzwaniem: co im doradzić, żeby system działał bezawaryjnie przez kilkanaście lat, a my, żebyśmy nie musieli jeździć na wieczne poprawki?

Rynek jest zalany setkami modeli. Chińskie „no-name’y”, giganci technologiczni, systemy modułowe, szafy rackowe... Łatwo się w tym pogubić, a jeszcze łatwiej popełnić błąd na etapie doboru sprzętu. W tym artykule przejdziemy przez techniczne konkrety: od chemii ogniw, przez architekturę napięciową, aż po realne pułapki montażowe i kompatybilność.

Chemia ogniw bez ściemy: LFP, NMC i Na-Ion w praktyce

Zaczynamy od serca każdego magazynu, czyli od chemii, w jakiej wykonane są ogniwa akumulatorowe. Jeszcze kilka lat temu w rozmowach o magazynach najczęściej przewijały się dwa główne nurty: NMC (niklowo-manganowo-kobaltowe) oraz LiFePO4/LFP (litowo-żelazowo-fosforanowe). To jednak nie zamyka tematu, bo na rynku funkcjonują też inne technologie – od klasycznych akumulatorów ołowiowych w starszych lub bardzo budżetowych układach, przez LTO w aplikacjach wymagających ekstremalnej trwałości, aż po coraz głośniejsze Na-Ion, czyli ogniwa sodowo-jonowe.

Najuczciwsza odpowiedź brzmi: nie ma jednej chemii do wszystkiego. NMC broni się tam, gdzie liczy się wysoka gęstość energii i mała masa, LFP dominuje dziś w domowych i małych komercyjnych magazynach energii, a Na-Ion zaczyna być sensowną alternatywą w części zastosowań stacjonarnych, zwłaszcza tam, gdzie ważny jest koszt, dostępność surowców oraz praca w niższych temperaturach. Dla instalatora wniosek jest prosty: technologię dobiera się do aplikacji, a nie do folderu reklamowego.

W większości nowych instalacji domowych i małych komercyjnych najbardziej rozsądnym wyborem pozostają obecnie ogniwa LiFePO4. Dlaczego?

• Bezpieczeństwo termiczne: Ogniwa LFP charakteryzują się bardzo wysoką temperaturą tzw. ucieczki termicznej (thermal runaway). Nawet w przypadku mechanicznego uszkodzenia czy zwarcia, ryzyko samozapłonu jest minimalne. W przeciwieństwie do NMC, LiFePO4 nie wydziela tlenu podczas rozkładu termicznego, co drastycznie ogranicza ryzyko gwałtownego pożaru.
• Żywotność: Magazyn NMC wytrzymuje zazwyczaj około 2000–3000 cykli ładowania i rozładowania, zanim jego pojemność spadnie poniżej 80% wartości nominalnej. Dobrej klasy ogniwa LiFePO4 bez problemu osiągają od 6000 do nawet 8000 cykli przy głębokim rozładowaniu (DoD na poziomie 90-95%). W przełożeniu na lata daje to ponad 15-20 lat codziennej pracy.
• Ekologia i cena: Brak kobaltu oznacza nie tylko niższą cenę produkcji, ale też mniejszy problem z późniejszym recyklingiem.

NMC ma przewagę w postaci większej gęstości energetycznej, czyli mniejszej wagi i gabarytów przy tej samej pojemności. To ma kluczowe znaczenie w samochodach elektrycznych, ale w piwnicy czy garażu klienta dodatkowe 20 kg wagi zwykle nie robi nikomu różnicy. Na-Ion warto obserwować szczególnie przy większych, stacjonarnych projektach i pracy w trudniejszych warunkach temperaturowych, ale w typowej domowej instalacji PV nadal wygrywa dojrzałość, dostępność i kompatybilność systemów LFP.

Niskie (LV) czy wysokie napięcie (HV)?

To najważniejszy podział konstrukcyjny, przed jakim staniesz podczas wyboru magazynu. Od tego zależy nie tylko dobór samego akumulatora, ale przede wszystkim typ falownika hybrydowego oraz średnice kabli, które będziesz musiał zarobić na obiekcie.

Magazyny niskonapięciowe (LV – Low Voltage)

Systemy pracujące zazwyczaj na napięciu nominalnym ok. 48 V (zakres operacyjny przeważnie od 40 do 58 V). To klasyczna szkoła systemów wyspowych i hybrydowych.

• Zalety: Ryzyko porażenia jest znacznie mniejsze niż w systemach HV, a prace montażowe są prostsze i bezpieczniejsze. Charakteryzują się ogromną elastycznością przy rozbudowie – moduły łączy się równolegle, co pozwala na łatwe zwiększanie pojemności nawet po latach, bez konieczności idealnego dopasowywania napięć poszczególnych modułów.
• Wady: Prąd! Aby uzyskać moc np. 5 kW z akumulatora 48 V, prąd płynący przez przewody musi wynieść ponad 100 A (z wzoru I = P / U). To oznacza, że musisz zastosować potężne przekroje kabli DC (35 mm2, 50 mm2, a czasem nawet 70 mm2). Długie trasy kablowe generują tu duże straty i spadki napięć. Dodatkowo sprawność samej konwersji w falowniku (z 48 V DC na 400 V AC) jest niższa ze względu na konieczność mocnego podbicia napięcia przez układy energoelektroniczne.

Magazyny wysokonapięciowe (HV – High Voltage)

W tych systemach moduły bateryjne łączy się szeregowo, przez co napięcie robocze całego zestawu wynosi od 150 V do nawet ponad 600 V DC.

• Zalety: Skoro napięcie jest wysokie, to prąd płynący w układzie przy tej samej mocy jest znacznie niższy (często w granicach 15–30 A). Dzięki temu stosujemy standardowe, giętkie przewody solarne o przekroju 4 mm2 lub 6 mm2. Straty na przesyle są minimalne, a sprawność całego układu (bateria-falownik) rośnie o kilka punktów procentowych, często przekraczając 95%. W praktyce systemy HV częściej oferują wyższe moce ładowania i rozładowania przy rozsądnych przekrojach przewodów.
• Wady: Mniejsza tolerancja na błędy. Łączenie szeregowe modułów oznacza, że jeśli jedno ogniwo ulegnie uszkodzeniu lub degradacji, cierpi wydajność całej wieży. Rozbudowa po latach bywa utrudniona, ponieważ dołożenie nowego modułu do zużytego zestawu wymaga zaawansowanego zarządzania przez BMS (Battery Management System).

Dobór pojemności i mocy – nie daj się złapać w pułapkę „im więcej, tym lepiej”

Klienci bardzo często przychodzą z prostym tokiem myślenia: "Mam instalację PV o mocy 10 kWp, to potrzebuję magazyn 10 kWh". Jako instalator musisz ten mit brutalnie obalić, bo dobór magazynu "1:1" bez analizy profilu zużycia energii to prosta droga do niezadowolenia inwestora.

Przy doborze bierzemy pod uwagę dwa parametry: pojemność (kWh) oraz moc ciągłą ładowania/rozładowania (kW).

1. Pojemność baterii (kWh)

Magazyn ma za zadanie przenieść nadwyżki energii z południa na okres wieczorny i nocny. Sprawdź roczne zużycie prądu klienta i podziel je przez 365 dni. Jeśli dom zużywa rocznie 6000 kWh, daje to średnio ok. 16,5 kWh na dobę. Z tego zużycie nocne (od zachodu do wschodu słońca) stanowi zazwyczaj od 30% do 40% (jeśli nie ma ogrzewania elektrycznego). W tym przypadku optymalny magazyn to ok. 5–7 kWh.

Zbyt duży magazyn (np. 15 kWh przy takim zużyciu) przez większość roku będzie niedoładowany (jesień, zima) albo nie zostanie rozładowany w nocy (wiosna, lato). Klient zamrozi gotówkę w ogniwach, które będą stały bezczynnie.

2. Moc ciągła rozładowania (kW)

To parametr, o którym sprzedawcy często milczą. Co z tego, że magazyn ma 5 kWh pojemności, jeśli jego BMS pozwala na rozładowanie maksymalnym prądem dającym moc ciągłą na poziomie zaledwie 2,5 kW?

Wyobraź sobie sytuację: wieczorem klient wraca do domu, odpala płytę indukcyjną (ok. 4 kW) i włącza czajnik elektryczny (2 kW). Łączne zapotrzebowanie to 6 kW. Jeśli magazyn jest w stanie oddać tylko 2,5 kW, pozostałe 3,5 kW zostanie dociągnięte z sieci energetycznej – mimo że w akumulatorze wciąż jest mnóstwo energii! Dla domów z pompami ciepła i dużym sprzętem AGD szukaj systemów, które pozwalają na rozładowanie mocą zbliżoną do mocy znamionowej falownika (np. min. 5 kW mocy ciągłej).

Kompatybilność z falownikami – klucz do świętego spokoju

Pamiętaj o złotej zasadzie: magazyn energii to nie zwykły akumulator samochodowy. Nie podłączysz go "na krótko". System BMS magazynu musi bezustannie rozmawiać z falownikiem hybrydowym za pomocą magistrali komunikacyjnej (najczęściej CAN lub RS485). Przekazuje on informacje o temperaturze ogniw, napięciu, prądzie, stopniu naładowania (SoC) oraz o limitach prądowych.

Jeśli wybierzesz komponenty różnych marek, zawsze, ale to bezwzględnie zawsze, sprawdzaj oficjalne listy kompatybilności dostarczane przez producenta falownika. Brak na oficjalnej liście kompatybilności oznacza zwiększone ryzyko problemów eksploatacyjnych i powinien być dokładnie zweryfikowany przed montażem. Nawet jeśli fizycznie zepniesz przewody i ustawisz parametry ręcznie, po najbliższej aktualizacji oprogramowania układowego (firmware) falownik może zgłosić błąd komunikacji i odciąć baterię.

Najbezpieczniejszym rozwiązaniem z punktu widzenia instalatora są systemy zintegrowane (falownik i magazyn od jednego producenta) lub sprawdzone, natywne konfiguracje wiodących marek.

Przegląd konkretnych rozwiązań

Przejdźmy do konkretów sprzętowych, które fizycznie możesz zamówić i które sprawdziły się w bojowych warunkach instalacyjnych. Na stronie hurtowni TIM SA znajdziesz pełen przekrój tych urządzeń.

1. Ekosystem Huawei LUNA2000

To obecnie jeden z najpopularniejszych systemów wysokonapięciowych na polskim rynku. Każdy moduł posiada własny układ zarządzania, dzięki czemu różnice pomiędzy modułami są lepiej kompensowane podczas rozbudowy systemu.

Dlaczego warto? Wygląda świetnie (klienci to kupują wzrokiem), montaż na zatrzaski i kilka śrub jest błykawiczny. Kluczowa zaleta: dzięki wbudowanym optymalizatorom każdy moduł działa niezależnie. Jeśli po 3 latach klient zechce dokupić kolejny moduł, po prostu stawiasz go na górze – stary moduł nie ograniczy pojemności nowego. Doskonale współpracuje z trzyfazowymi falownikami Huawei z serii M1.

2. Pylontech Force H2 i H3

Pylontech to legenda w świecie magazynowania energii, zaczynali od systemów szafowych 48 V (seria US), ale ich flagowe produkty domowe to wysokonapięciowe wieże Pylontech Force H2.

Dlaczego warto? System bezkablowy pomiędzy modułami – stawiasz jeden element na drugim, a połączenia prądowe i komunikacyjne realizowane są przez dedykowane złącza wewnątrz obudowy. Oszczędność czasu przy montażu jest ogromna. Ponadto Pylontech słynie z niezwykle otwartego protokołu komunikacyjnego. Ich magazyny współpracują z gigantyczną listą falowników: od Solplanet, przez GoodWe, Sofar, aż po Victron Energy.

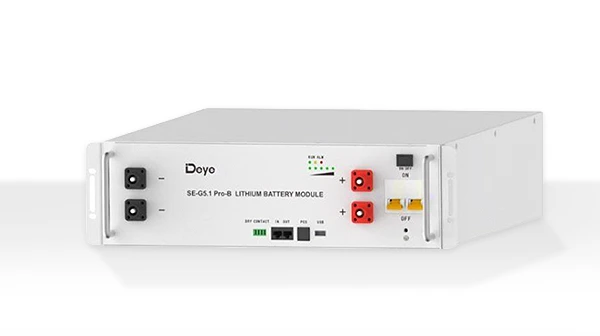

3. Deye SE-G5.1 Pro oraz systemy niskonapięciowe

Jeśli montujesz system oparty na niezwykle popularnych falownikach hybrydowych Deye (które posiadają potężne prądy ładowania na porcie baterii), naturalnym wyborem stają się magazyny niskonapięciowe 48 V, takie jak Deye SE-G5.1.

Dlaczego warto? To rozwiązanie ultra-pancerne. Oferuje znakomity stosunek ceny do pojemności. Choć musisz powalczyć z grubymi kablami zasilającymi i solidnymi rozłącznikami DC, to stabilność pracy tego zestawu przy zasilaniu off-gridowym jest wzorowa. Systemy te są idealne tam, gdzie budżet inwestycji jest sztywniejszy, a liczy się niezawodność i możliwość głębokiej rozbudowy równoległej.

Praktyczne wskazówki montażowe – na co uważać, żeby nie jeździć na poprawki?

Warto wspomnieć o realnych błędach, które widuje się na obiektach, a które kończą się usterkami.

1. Temperatura to być albo nie być dla LiFePO4

Ogniwa LFP nienawidzą mrozów. Fizyka jest nieubłagana: poniżej 0 stopni Celsjusza proces ładowania akumulatora LiFePO4 jest blokowany przez BMS. Jeśli spróbujesz wymusić ładowanie zamrożonego ogniwa, dojdzie do nieodwracalnego osadzenia się metalicznego litu na anodzie i trwałego zniszczenia baterii.

Złota zasada: Magazyn może być montowany w nieogrzewanych pomieszczeniach lub na zewnątrz, jeśli dopuszcza to producent. Należy jednak uwzględnić ograniczenia ładowania przy niskich temperaturach. Idealne warunki to suche pomieszczenie techniczne z temperaturą stabilną w granicach 10–25 stopni Celsjusza.

2. Moment obrotowy przy systemach 48 V

Jeśli pracujesz na systemie niskonapięciowym (LV), pamiętaj o używaniu klucza dynamometrycznego przy dokręcaniu zacisków prądowych na szynach zbiorczych czy klemach akumulatorów. Prądy rzędu 100 A na luźnym połączeniu śrubowym wygenerują tak potężną rezystancję przejścia, że terminale po prostu spłoną. Dokręcaj zawsze z siłą określoną w instrukcji producenta (zazwyczaj ok. 8–12 Nm).

3. Ekranowanie i prowadzenie tras komunikacyjnych

Przewód komunikacyjny CAN/RS485 (najczęściej zwykła skrętka UTP) łączący BMS z inwerterem nie może być prowadzony w jednym korycie czy peszlu razem z przewodami AC (zasilanie domu) lub przewodami DC z paneli PV. Indukujące się zakłócenia elektromagnetyczne potrafią skutecznie "ogłuszyć" komunikację. Efekt? Losowe wyłączanie się magazynu i błędy typu BMS Communication Fault. Stosuj skrętkę ekranowaną (FTP), uziemiaj ekran z jednej strony i trzymaj dystans od kabli siłowych.

4. Rezystory terminujące (Termination Resistors)

Wiele systemów modułowych (np. Pylontech w szafach rack) wymaga odpowiedniego ustawienia mikroprzełączników (DIP-switchy) na obudowie, aby wskazać, która bateria jest jednostką "Master" (zarządzającą), a które to "Slave". Często zapominanym detalem jest konieczność wpięcia fizycznego rezystora terminującego (zazwyczaj 120 Ohm, dostarczany w zestawie w formie wtyczki RJ45) do ostatniego wolnego portu komunikacyjnego w łańcuchu. Bez tego sygnał odbija się na końcu magistrali, powodując błędy transmisji danych.

Podsumowanie – co ostatecznie rekomendować klientowi?

Wybór magazynu energii powinien być zawsze podyktowany architekturą wybranego falownika oraz realnymi potrzebami budynku:

1. Jeśli klient szuka systemu bezobsługowego, zależy mu na wysokiej sprawności, estetyce i planuje w przyszłości pełny backup domu z pompą ciepła – idź w systemy wysokonapięciowe (HV) zintegrowane producencko, takie jak ekosystem Huawei LUNA2000 czy wieże Pylontech Force H2/H3.
2. Jeśli budujesz system o charakterze bardziej off-gridowym, z dużym zapasem pojemności, gdzie priorytetem jest cena za kWh oraz elastyczność rozbudowy o niesymetryczne bloki – wybierz solidny falownik wielofunkcyjny i sparuj go z magazynem niskonapięciowym (LV) 48 V opartym na sprawdzonych ogniwach od Deye.

Niezależnie od wybranego modelu pamiętaj, że jakość montażu, odpowiednia lokalizacja urządzenia i dbałość o detale (takie jak zabezpieczenia DC i poprawne przekroje przewodów) to jedyna droga do tego, by instalacja zarabiała na siebie, a Twój telefon nie dzwonił z reklamacjami po każdej burzy czy fali mrozów. Wszystkie niezbędne komponenty, aparaturę zabezpieczającą oraz opisywane magazyny znajdziesz bezpośrednio w bazie produktowej TIM SA.
