Jak działają zaciski odgałęźne przebijające i dlaczego są ważne w instalacjach elektrycznych?

Bezpieczne odgałęzienia bez wyłączania zasilania

W nowoczesnych sieciach niskiego napięcia coraz częściej stosuje się zaciski odgałęźne przebijające, które pozwalają na tworzenie odgałęzień bez konieczności odłączania zasilania. Tego typu elementy umożliwiają szybkie, bezpieczne i trwałe połączenie przewodów, co znacząco przyspiesza prace monterskie i minimalizuje przerwy w dostawie energii dla odbiorców.

Jak działa zacisk przebijający?

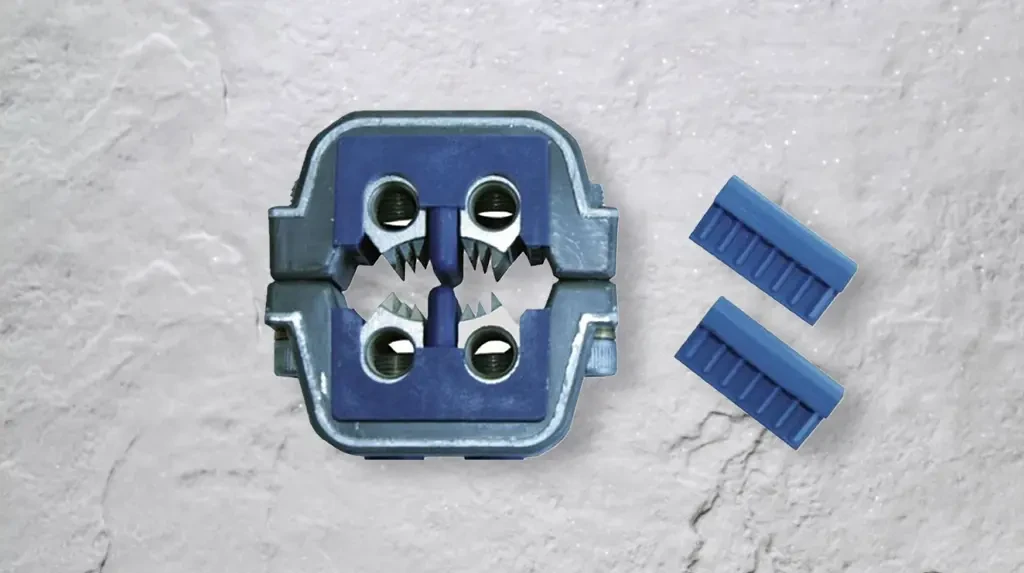

Zacisk przebijający to specjalny łącznik, którego konstrukcja pozwala na przebicie izolacji przewodu głównego i odgałęźnego za pomocą metalowych zębów. Podczas dokręcania śruby z łbem zrywalnym ostrza zacisku przecinają izolację, zapewniając pewne i trwałe połączenie elektryczne, bez ryzyka uszkodzenia samego przewodnika.
Rozwiązanie to ma kilka istotnych zalet:

• brak konieczności zdejmowania izolacji, co skraca czas montażu,

• możliwość pracy pod napięciem, co eliminuje potrzebę wyłączeń,

• odporność na warunki atmosferyczne, dzięki uszczelnieniu połączenia,

• równomierne rozłożenie nacisku, które chroni przewód przed uszkodzeniem.

Parametry techniczne zacisku 16‑35 mm²

Przykładem takiego rozwiązania jest zacisk odgałęźny przebijający 16‑35 mm² (126204), który umożliwia łączenie przewodów w szerokim zakresie przekrojów:

• przewód główny: od 16 do 35 mm²,

• przewód odgałęźny: od 6 do 50 mm²,

• liczba żył: 4,

• śruba ze zrywalnym łbem ułatwiająca uzyskanie odpowiedniego momentu dokręcenia.

Dzięki tym parametrom zacisk może być stosowany w sieciach niskiego napięcia, gdzie istotna jest zarówno niezawodność, jak i bezpieczeństwo podczas wykonywania odgałęzień.

Zastosowanie w praktyce

Tego typu zaciski przebijające znajdują zastosowanie przede wszystkim w:

• sieciach niskiego napięcia,

• odgałęzieniach do budynków mieszkalnych i przemysłowych,

• instalacjach, w których wymagane jest szybkie połączenie bez wyłączeń.

Ich użycie pozwala zminimalizować przerwy w dostawie energii i skrócić czas potrzebny na modernizację lub rozbudowę sieci.

Podsumowanie – szybkie i trwałe połączenia w elektroenergetyce

Zaciski odgałęźne przebijające to elementy, które znacząco podnoszą efektywność i bezpieczeństwo prac przy sieciach energetycznych. Dzięki nim możliwe jest wykonywanie odgałęzień pod napięciem, bez zdejmowania izolacji i z zachowaniem trwałości połączenia. Dla monterów i elektryków oznacza to mniej przestojów, szybsze prace i wyższy poziom bezpieczeństwa.
