Mufa żywiczna odgałęźna – skuteczna ochrona i niezawodność w sieciach energetycznych

Trwałe i bezpieczne łączenie i odgałęzianie kabli w energetyce

W nowoczesnych sieciach elektroenergetycznych niezawodność połączeń kablowych ma kluczowe znaczenie dla bezpieczeństwa dostaw energii. Mufy żywiczne odgałęźne to rozwiązanie, które pozwala skutecznie zabezpieczyć miejsce łączenia przewodów przed wilgocią, zabrudzeniem oraz uszkodzeniami mechanicznymi.

Dzięki zastosowaniu żywicy lanej połączenie jest trwale izolowane, a jego wytrzymałość na czynniki środowiskowe sprawia, że tego typu mufa może być stosowana zarówno w instalacjach podziemnych, jak i narażonych na trudne warunki atmosferyczne.

Jak działa mufa żywiczna odgałęźna?

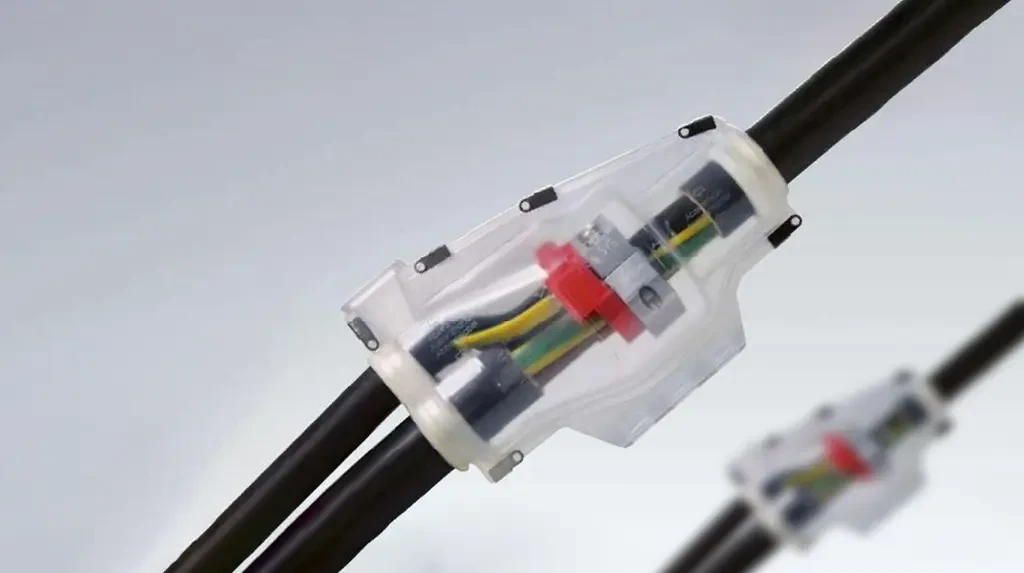

Mufa odgałęźna H5 SYS 95‑150 EG to przykład rozwiązania, które zapewnia pełną ochronę dla połączeń kablowych w sieciach niskiego napięcia. Jej działanie opiera się na kilku elementach konstrukcyjnych:

• korpus wypełniany żywicą – tworzy szczelną i wytrzymałą izolację,

• zacisk pierścieniowy – umożliwia stabilne i bezpieczne połączenie i odgałęzianie kabli,

• kompatybilność z wieloma przekrojami kabli – od 70 do 150 mm² dla kabla głównego i od 16 do 50 mm² dla odgałęźnego,

• odporność na wilgoć, zabrudzenia i czynniki chemiczne, co gwarantuje wieloletnią trwałość połączenia.

Mufy tego typu są przeznaczone do łączenia i odgałęziania kabli czterożyłowych, a ich konstrukcja pozwala na łatwe wykonanie odgałęzień w sieci, bez ryzyka awarii wynikającej z wpływu środowiska na połączenie.

Parametry techniczne mufy h5 sys 95‑150 eg

Wybrana mufa z serii Cellpack – technologia żywiczna charakteryzuje się następującymi parametrami:

• kabel główny: 70–150 mm², średnica 46 mm,

• kabel odgałęźny: 16–50 mm², średnica 36 mm,

• model: żywica lana,

• liczba przewodów: 4,

• rodzaj odgałęzienia: Y,

• złącza: śrubowe z zaciskiem pierścieniowym.

Takie rozwiązanie sprawia, że instalacja jest szczelna, odporna na działanie wody i uszkodzenia mechaniczne, co jest szczególnie ważne w przypadku kabli prowadzonych w ziemi lub w pobliżu wilgotnych przestrzeni.

Zastosowanie w praktyce

Mufy żywiczne odgałęźne stosowane są przede wszystkim w:

• sieciach energetycznych niskiego napięcia,

• połączeniach kabli prowadzonych w gruncie, kanałach technicznych i na zewnątrz budynków,

• miejscach narażonych na wilgoć i zmienne warunki atmosferyczne,

• sytuacjach wymagających trwałego i bezpiecznego odgałęzienia kabli.

Ich zaletą jest prosty montaż przy zachowaniu wysokiego poziomu bezpieczeństwa i odporności na czynniki zewnętrzne.

Podsumowanie – niezawodna izolacja i ochrona połączeń

Zastosowanie muf żywicznych, takich jak H5 SYS 95‑150 EG, pozwala na wykonanie trwałego i szczelnego połączenia kablowego, które sprosta wymaganiom nawet w trudnych warunkach terenowych. Dla sieci energetycznych oznacza to mniejszą awaryjność i dłuższą żywotność instalacji, a dla monterów – pewność, że wykonane połączenie będzie służyć przez wiele lat.
