Różnicówka typ A czy AC – którą wybrać do instalacji w domu?

Wyłącznik różnicowoprądowy, potocznie zwany różnicówką, to kluczowy element zabezpieczający w domowej instalacji elektrycznej. Jego zadaniem jest odłączenie zasilania, gdy wykryje niebezpieczny prąd upływowy, chroniąc tym samym przed porażeniem oraz skutkami uszkodzeń izolacji. Na rynku dostępne są różne typy różnicówek – najczęściej spotykane to typ AC oraz typ A. Przez wiele lat standardem w polskich domach był wyłącznik typu AC, reagujący jedynie na prąd przemienny sinusoidalny. Jednak rozwój elektroniki użytkowej sprawił, że współcześnie coraz częściej zaleca się montaż różnicówek typu A, które wykrywają szerszy zakres niebezpiecznych uszkodzeń.

Wybór między typem A a AC ma fundamentalne znaczenie dla skuteczności ochrony w nowoczesnej instalacji. Poniżej przedstawiamy najważniejsze różnice, zastosowania praktyczne oraz aktualne wymagania norm i przepisów, aby pomóc w podjęciu świadomej decyzji, którą różnicówkę wybrać do domu.

Różnicówki typu AC a A – podstawowe różnice

Wyłącznik różnicowoprądowy typu AC jest czuły wyłącznie na zmiany prądu przemiennego sinusoidalnego (AC). Oznacza to, że niezawodnie wykrywa typowe upływy prądu o kształcie sinusoidy – takie, jakie występują w prostych obwodach i klasycznych urządzeniach elektrycznych zasilanych z sieci, w obwodach o czysto rezystancyjnym charakterze- np. grzałki (bojler elektryczny z prostym termostatem, czajnik/żelazko bez elektroniki, piec akumulacyjny starego typu), żarówki żarnikowe/halogenowe, nagrzewnice i maty grzewcze, proste płyty/grzałki elektryczne.

Uwaga: jeśli urządzenie ma sterowanie elektroniczne (np. regulator, ściemniacz, moduł czasu, falownik), obwód przestaje być „czysto rezystancyjny” i koniecznie należy stosować wyłącznik typu A, który zawiera w sobie pełną funkcjonalność typu AC, a dodatkowo reaguje na pulsujące składniki prądu stałego (DC). Tego rodzaju pulsujące prądy upływowe powstają na przykład w zasilaczach impulsowych i układach elektroniki spotykanych powszechnie we współczesnych urządzeniach (ładowarki, sprzęt RTV/AGD, oświetlenie LED itp.). 

Poniższa tabela zestawia kluczowe cechy obu typów różnicówek:

Jak widać, różnicówki typu A są bardziej uniwersalne – łączą zalety typu AC z dodatkową czułością na niesinusoidalne przebiegi prądu. W praktyce oznacza to, że typ A zapewnia ochronę również w sytuacjach, gdy w obwodzie wystąpią nietypowe zakłócenia (np. pulsujące prądy upływu generowane przez elektronikę), podczas gdy typ AC mógłby takich zagrożeń nie wykryć. To kluczowa różnica wpływająca na bezpieczeństwo użytkowników. Co więcej, konstrukcyjnie obie wersje różnicówek są do siebie zbliżone i wyglądają niemal identycznie – producent oznacza jednak typ literowo na obudowie (najczęściej symbol ~ dla AC oraz symbol ∿ or azymut z falą prostokątną dla A) w celu ich rozróżnienia. Przy zakupie warto sprawdzić te oznaczenia, aby mieć pewność co do typu urządzenia.

Podsumowując, typ AC reaguje tylko na standardowy prąd przemienny, natomiast typ A reaguje także na prąd wyprostowany (pulsujący). Dzięki temu wyłącznik typu A zadziała w szerszym wachlarzu sytuacji awaryjnych. Ta rozszerzona funkcjonalność przekłada się na nieco wyższą cenę, ale różnica kosztu zakupu między wersją AC a A nie jest już bardzo duża – zwykle wynosi kilkanaście do kilkudziesięciu procent, co w kontekście bezpieczeństwa nie stanowi dużej bariery finansowej.

Zastosowanie wyłączników typu AC w domowej instalacji

Pomimo swoich ograniczeń, wyłącznik różnicowoprądowy typu AC wciąż może znaleźć zastosowanie w pewnych specyficznych sytuacjach. Jego główną zaletą jest prostota i niska cena, co bywa argumentem w bardzo budżetowych realizacjach. Typ AC dobrze sprawdza się w podstawowych obwodach, gdzie spodziewamy się jedynie czystego prądu przemiennego bez zakłóceń. Przykładowo, tradycyjne urządzenia elektryczne pozbawione elektroniki – takie jak klasyczne żarówki żarowe czy halogenowe, grzałki i proste urządzenia grzewcze (czajnik, ogrzewacz wody), silniki indukcyjne podłączone bezpośrednio do sieci (np. niewielkie silniki w narzędziach bez układów sterujących) – to odbiorniki, w których ewentualny prąd upływowy ma kształt sinusoidalny. W takich obwodach różnicówka AC zareaguje prawidłowo i spełni swoją funkcję.

Trzeba jednak podkreślić, że współczesny dom nawet w podstawowych obwodach często nie jest wolny od elektroniki. Na przykład oświetlenie coraz częściej wykorzystuje źródła LED z zasilaczami, grzejniki mogą mieć termostaty i elektroniczne sterowanie, a do gniazd mogą zostać podłączone urządzenia z zasilaczami impulsowymi. Nawet jeśli dziś instalacja jest bardzo prosta, w przyszłości może zostać rozbudowana lub zmieniona, mogą zostać podłączane do niej sprzęty – i nagle obwód, w którym zastosowano różnicówkę AC, będzie chronił urządzenie generujące pulsujące prądy upływowe, czego typ AC może nie wykryć. Innymi słowy, stosując różnicówkę AC, pozostawiamy mniejsze pole błędu – instalacja może stać się mniej bezpieczna, jeśli pojawi się nietypowe obciążenie.

Wyłącznik różnicowoprądowy AC 4P 40A 30mA Schelinger A03‑V7‑4‑40‑030
Wyłącznik różnicowoprądowy 4P 40A 0,03A typ AC xPole Home HNC‑40/4/003 194694
Wyłącznik różnicowoprądowy 4P 40A 0,03A typ AC P304 TX3 411708

W wielu krajach zachodniej Europy odstąpiono już od stosowania wyłączników typu AC, uznając je za przestarzałe rozwiązanie w nowych instalacjach. Polska co prawda nie wprowadziła jeszcze formalnego zakazu używania typu AC w budownictwie jednorodzinnym, jednak istnieją przesłanki, że w nadchodzących latach możemy pójść tą samą drogą. Obecnie przepisy wprost nie zabraniają montażu różnicówki AC w domu, ale praktyka i wytyczne wielu specjalistów wskazują, że ten typ powinien być stosowany tylko wyjątkowo. Jeżeli inwestor lub wykonawca ma absolutną pewność, że dany obwód nigdy nie będzie zasilał urządzeń z elektroniką (co w praktyce bywa trudne do zagwarantowania), wówczas dla oszczędności można rozważyć typ AC. Jednak w każdym innym przypadku lepiej sięgnąć po różnicówkę typu A jako bezpieczniejszy wybór. Reasumując, typ AC można uznać za minimalny wariant ochrony, dopuszczalny tylko w najprostszych sytuacjach. Jeśli priorytetem jest bezpieczeństwo i niezawodność – a powinno tak być w każdej instalacji domowej – należy rozważyć zalety typu A.

Zalety stosowania różnicówki typu A

Wyłącznik różnicowoprądowy typu A jest obecnie rekomendowanym standardem dla instalacji domowych z uwagi na swoją szerszą skuteczność działania. Zawiera on wszystkie funkcje typu AC (chroni przed upływem czysto przemiennego prądu), a ponadto nie “gubi” się w obecności prądów o nietypowym przebiegu. Dzięki temu zapewnia ochronę również przy uszkodzeniach urządzeń elektronicznych, które w razie awarii mogą generować upływ prądu jednokierunkowego (np. uszkodzony prostownik, przebicie na wejściu zasilacza itp.). Taka sytuacja mogłaby zablokować zadziałanie różnicówki typu AC – gdy rdzeń jej przekładnika ulegnie namagnesowaniu stałą składową, przestaje prawidłowo reagować. Różnicówka typu A jest konstrukcyjnie przygotowana na obecność składowej stałej do 6 mA, więc nie ulega rozmagnesowaniu w typowych warunkach domowych. W efekcie typ A zadziała tam, gdzie typ AC mógłby zawieść, co znacząco podnosi poziom bezpieczeństwa.

We współczesnym gospodarstwie domowym znakomita większość sprzętu elektrycznego zawiera elementy elektroniczne. Przykładowo: pralka automatyczna sterowana mikroprocesorem, płyta indukcyjna z falownikowym generatorem, zasilacze do laptopów i telefonów, telewizory, komputery stacjonarne, ładowarki do elektronarzędzi i e-bike’ów, pompy ciepła, nowoczesne odkurzacze – wyliczać można długo. Wszystkie te urządzenia mogą w razie uszkodzenia wygenerować pulsacyjny upływ prądu, którego typ AC może nie wykryć. Typ A natomiast zareaguje i odetnie zasilanie, chroniąc użytkowników przed porażeniem oraz sprzęt przed dalszymi skutkami awarii. Co istotne, różnicówka typu A zapewnia również wykrywanie niewielkich upływów rzędu miliamperów, zanim staną się one groźne – standardowa czułość 30 mA jest dobrana właśnie tak, by przerwać przepływ prądu zanim ten zdąży wyrządzić krzywdę człowiekowi. Testy porównawcze pokazują jednoznacznie przewagę typu A: w warunkach symulowanego upływu pulsującego prądu stałego wyłączniki typu AC potrafią w ogóle nie zareagować, podczas gdy wszystkie badane różnicówki typu A zadziałały poprawnie (poniżej progu 30 mA). Taka różnica w działaniu może decydować o życiu lub zdrowiu domowników.

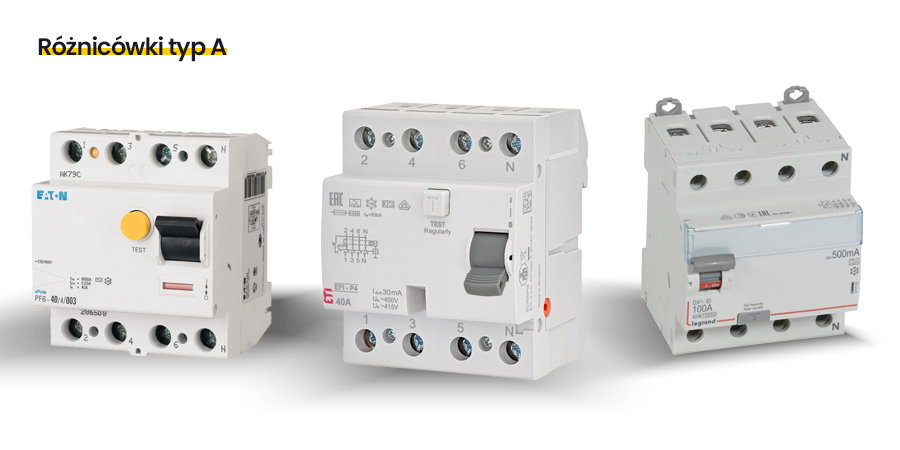

Wyłącznik różnicowoprądowy 4P 40A 0,03A typ A PF6‑40/4/003‑A 112933
Wyłącznik różnicowoprądowy 4P 40A 0,03A typ A 6kA EFI6‑P4 A 40/0.03 002061662
Wyłącznik różnicowoprądowy 4P 100A 0,5A typ A P304 DX3 411793

Pod względem użytkowym wyłączniki typu A niewiele różnią się w obsłudze od AC – montuje się je tak samo, testuje tym samym przyciskiem, zajmują tyle samo miejsca w rozdzielnicy. Decydując się na typ A, zyskujemy jednak spokój ducha, że instalacja jest lepiej przygotowana na współczesne obciążenia. Koszt zakupu jest tylko nieznacznie wyższy, a korzyści w postaci zwiększonego bezpieczeństwa są nie do przecenienia. Można śmiało stwierdzić, że typ AC to już przeszłość, a typ A to teraźniejszość nowoczesnych instalacji – jeżeli zależy nam na realnym bezpieczeństwie, niezawodności i zgodności z obowiązującymi standardami, powinniśmy postawić na różnicówki typu A.

Warto wspomnieć, że na rynku dostępne są również wyłączniki różnicowoprądowe bardziej zaawansowane niż typ A (np. typ F, B, B+), które radzą sobie z jeszcze szerszym zakresem zakłóceń (np. z gładkim prądem stałym czy wysokimi częstotliwościami). Choć są droższe, to w wielu współczesnych instalacjach warto rozważyć ich zastosowanie, szczególnie tam, gdzie występują falowniki, przetwornice, pompy ciepła, klimatyzatory, instalacje fotowoltaiczne czy stacje ładowania pojazdów elektrycznych. Standardowy typ A pokrywa wymagania, jakie stawia typowa sieć domowa pełna urządzeń AGD i RTV. Po typ B lub inne wyspecjalizowane wersje sięga się w specyficznych przypadkach – na przykład przy instalacji fotowoltaicznej, stacji ładowania samochodu elektrycznego lub w instalacjach medycznych, gdzie normy wymagają jeszcze wyższej klasy zabezpieczeń (w instalacjach medycznych wprost zabronione jest stosowanie różnicówek typu AC). Do użytku domowego w zupełności wystarcza jednak typ A i na nim skupiamy uwagę jako na optymalnym rozwiązaniu dla bezpieczeństwa mieszkańców.

Normy i przepisy dotyczące różnicówek

Obowiązujące przepisy prawa oraz Polskie Normy kładą duży nacisk na stosowanie wyłączników różnicowoprądowych w instalacjach elektrycznych – co sprawia, że wybór odpowiedniego typu RCD staje się tym bardziej istotny. Przede wszystkim, zgodnie z wymaganiami Prawa budowlanego i tzw. Warunków Technicznych, każda nowo budowana lub modernizowana instalacja elektryczna w budynku mieszkalnym musi być wyposażona w urządzenia ochronne różnicowoprądowe, jako uzupełnienie ochrony przeciwporażeniowej. W praktyce oznacza to, że wszystkie obwody (zarówno gniazd, jak i oświetlenia) powinny być chronione przynajmniej jednym RCD o znamionowym prądzie różnicowym nie większym niż 30 mA. Taki wymóg został oficjalnie zapisany w §183 ust.1 pkt 3 rozporządzenia Ministra Infrastruktury ws. warunków technicznych budynków. Dodatkowo aktualna norma PN-HD 60364-4-41:2017 (dotycząca ochrony przed porażeniem elektrycznym w instalacjach niskiego napięcia) również precyzuje, że nawet końcowe obwody oświetleniowe w domach jednorodzinnych muszą być objęte ochroną różnicowoprądową 30 mA. Te regulacje sprawiają, że wyłącznik RCD jest niezbędnym standardowym wyposażeniem każdej domowej rozdzielnicy.

Warto zauważyć, że żadne z polskich przepisów nie narzuca obecnie wprost konkretnego typu różnicówki (A czy AC) – istotne jest, aby instalacja spełniała wymagania bezpieczeństwa. Jednak pośrednio normy wymuszają dostosowanie urządzeń do charakteru obwodów. Zgodnie z zasadą ogólną, dobieramy wyłącznik różnicowoprądowy odpowiednio do rodzaju prądów upływowych, jakie mogą wystąpić w danym obwodzie. Norma produktowa PN-EN 61008-1 określa parametry techniczne wyłączników różnicowych i wprowadza podział na typy (AC, A, B itd.) wraz z ich zakresem działania. Producent zobowiązany jest oznaczyć urządzenie odpowiednim symbolem i zapewnić jego zgodność z powyższą normą. Dla użytkownika i instalatora przekłada się to na obowiązek użycia takiego typu RCD, który zapewni skuteczną ochronę w przewidywanych warunkach pracy obwodu. Jeśli w obwodzie są urządzenia z elektroniką, to zgodność z normami wymaga zastosowania co najmniej różnicówki typu A, bo tylko ona zapewni zadziałanie przy pulsujących prądach upływu. Innymi słowy, żeby instalacja była w pełni zgodna z aktualnymi standardami bezpieczeństwa, należy wybierać wyłączniki typu A dla większości obwodów domowych. W perspektywie długoterminowej jest to również zalecenie producentów i dyrektyw unijnych – nowe wytyczne coraz częściej wskazują na konieczność stosowania bardziej zaawansowanych RCD tam, gdzie istnieje ryzyko wystąpienia składowej stałej prądu uszkodzeniowego (przykładem są np. przepisy dotyczące ładowarek pojazdów elektrycznych, które wymagają użycia RCD typu B lub modułów wykrywających 6 mA DC).

Podsumowując, aktualne normy i przepisy pośrednio faworyzują użycie wyłączników typu A. Choć prawo nie zakazuje typu AC wprost (poza szczególnymi przypadkami, jak obwody medyczne czy określone instalacje przemysłowe), to rosnące wymagania co do bezpieczeństwa praktycznie eliminują sens stosowania AC w nowych instalacjach mieszkaniowych. Mając na uwadze zgodność z normami, przyszłe możliwości rozbudowy instalacji oraz ogólną dbałość o bezpieczeństwo, wybór typu A jest zdecydowanie zalecany.

Zalecenia

Wybierając różnicówkę do domu, należy kierować się zarówno aspektami technicznymi, jak i przepisami. Rekomendowanym wyborem dla domowych instalacji jest wyłącznik różnicowoprądowy typu A o standardowej czułości 30 mA. Taki aparat zapewnia ochronę uzupełniającą przed porażeniem zgodnie z normami (30 mA to maksymalny prąd różnicowy dopuszczony dla ochrony osób). W instalacjach jednofazowych (230 V) stosujemy różnicówki 2-biegunowe (oznaczane 2P), zaś w trójfazowych (400 V) – 4-biegunowe, tak aby urządzenie rozłączało jednocześnie wszystkie przewody fazowe i neutralny chronionego obwodu. Znamionowy prąd obciążenia RCD (np. 25A, 40A, 63A) dobieramy odpowiednio do maksymalnego prądu, jaki może płynąć w chronionych obwodach. Dla większości mieszkań i domów jednorodzinnych typowym wyborem jest wyłącznik 40A/30mA typu A, który może zabezpieczyć kilka obwodów jednocześnie. Na rynku dostępne są różnicówki wielu renomowanych marek – przed zakupem warto upewnić się, że aparat posiada wymagane oznaczenia i certyfikaty (znak CE, deklarację zgodności z normą PN-EN 61008 itp.). Unikajmy podejrzanie tanich, no-name’owych urządzeń – wyłącznik różnicowy jest kluczowym elementem ochrony, więc powinien pochodzić od sprawdzonego producenta i być zgodny z obowiązującymi normami.

Montaż różnicówki należy powierzyć wykwalifikowanemu elektrykowi z uprawnieniami.

Podsumowanie

Wybór między różnicówką typu AC a A sprowadza się obecnie do oceny ryzyka i świadomości, że nowoczesne instalacje wymagają nowoczesnych zabezpieczeń. Typ AC, choć nadal spotykany i dopuszczony, jest rozwiązaniem o ograniczonym spektrum działania – chroni jedynie w najprostszych przypadkach. Typ A oferuje znacznie szerszą ochronę, zwiększając bezpieczeństwo w obwodach z urządzeniami elektronicznymi, które dominują we współczesnych domach. Biorąc pod uwagę niewielką różnicę w cenie oraz obowiązujące standardy, wybór typu A jest rekomendowaną praktyką. Dodatkowo pozostaje on w pełni kompatybilny z przyszłymi ulepszeniami instalacji (np. jeśli kiedyś zainstalujemy fotowoltaikę czy nowy sprzęt, różnicówka A nadal będzie odpowiednia, podczas gdy AC mogłaby się okazać niewystarczająca).

Pod kątem formalnym, pamiętajmy, że przepisy wymagają zastosowania RCD w instalacji domowej, a normy branżowe zalecają dostosowanie typu wyłącznika do charakteru odbiorników. W praktyce oznacza to, że świadomi projektanci i instalatorzy wybierają dziś typ A jako standard, traktując typ AC raczej jako wyjątek od reguły. Ten trend wspierają też analizy i testy – jednoznacznie wskazujące, że typ A przewyższa AC w zakresie zapewnienia ochrony przeciwporażeniowej w warunkach domowych.

Reasumując, do instalacji w domu warto wybrać różnicówkę typu A. Zapewnimy w ten sposób lepszą ochronę domowników, zgodność z aktualnymi wymogami oraz większą niezawodność działania całej instalacji. Oszczędność na tańszym wyłączniku typu AC jest pozorna i nie powinna przeważać nad bezpieczeństwem. Inwestycja w nowoczesne zabezpieczenie zwróci się wielokrotnie w postaci spokojnego użytkowania instalacji elektrycznej przez długie lata.
