Schemat podłączenia instalacji fotowoltaicznej

Instalacja fotowoltaiczna to dziś codzienność, ale jej prawidłowe podłączenie wciąż bywa wyzwaniem. Jeśli chcesz uniknąć błędów i niepotrzebnych kosztów, warto znać szczegóły każdego etapu.

Schemat podłączenia instalacji PV wymaga precyzji, znajomości norm i praktyki. Każdy błąd może skutkować stratami lub ryzykiem awarii dla użytkownika. Dlatego ten poradnik krok po kroku pokazuje, jak podejść do zadania profesjonalnie i bez niejasności. Zebraliśmy najważniejsze informacje, które elektryk powinien mieć pod ręką, zanim połączy pierwszy przewód w obwodzie.

Jak działa instalacja fotowoltaiczna?

Instalacja fotowoltaiczna działa na zasadzie konwersji światła słonecznego na energię elektryczną. Proces ten rozpoczyna się, gdy promienie słońca padają na ogniwa krzemowe. Pod wpływem światła dochodzi do zjawiska fotowoltaicznego – fotony wybijają elektrony, co powoduje przepływ ładunku elektrycznego, czyli powstanie prądu stałego.

Taki prąd trafia dalej do urządzenia (inwerter), które zamienia go na prąd zmienny – zgodny z parametrami domowej instalacji elektrycznej. Energia może być natychmiast zużywana, magazynowana lub przekazywana do sieci. Cały proces jest bezobsługowy, szybki i uzależniony głównie od natężenia promieniowania słonecznego oraz sprawności konwersji.

Schemat instalacji fotowoltaicznej – główne elementy

Prawidłowy schemat połączeń w instalacji PV uwzględnia kilka istotnych komponentów, od których zależy bezpieczeństwo i efektywność całego układu. Oto podstawowe elementy, które musi znać każdy wykonawca:

• Panele fotowoltaiczne – generują prąd stały z promieniowania słonecznego. To pierwszy i najważniejszy etap przetwarzania energii.
• Falownik (inwerter) – odpowiada za zmianę prądu stałego na zmienny. Bez niego prąd z paneli nie nadaje się do użytku w domowej sieci.
• Liczniki energii – kontrolują ilość wyprodukowanego oraz zużytego prądu. Umożliwiają dokładny pomiar i rozliczenie energii oddanej do sieci.
• Rozdzielnica AC/DC – zabezpiecza obwody po stronie stało- i zmiennoprądowej. Chroni instalację przed zwarciami i przeciążeniami.
• Ochrona przeciwprzepięciowa – zabezpiecza przed skutkami wyładowań atmosferycznych. Montowana po obu stronach falownika.

Jak podłączyć panele PV do falownika?

Przede wszystkim należy określić liczbę modułów w łańcuchu, pamiętając o maksymalnym napięciu wejściowym falownika. Każdy łańcuch należy sprawdzić pod kątem napięcia jałowego oraz prądu zwarciowego, by nie przekroczyć parametrów technicznych falownika.

Przewody DC łączy się w sposób szeregowy lub równoległy – w zależności od przyjętej konfiguracji. Połączenia muszą być wykonane za pomocą złącz MC4 z zachowaniem odpowiedniej polaryzacji. Warto też zadbać o prawidłowe prowadzenie przewodów DC – unikać ostrych załamań i stosować rury ochronne w miejscach narażonych na uszkodzenia mechaniczne.

Mocowanie kabli powinno zostać wykonane z użyciem metalowych opasek. Wysoka temperatura nie może powodować odczepianie się kabli. Napięcie z paneli trafia następnie do wejścia MPPT, które odpowiada za optymalizację pracy układu. Tutaj nie ma miejsca na pomyłki – źle wykonane podłączenie grozi uszkodzeniem sprzętu.

Schemat połączenia z siecią – on-grid i off-grid

Wybór sposobu podłączenia instalacji PV zależy od charakteru obiektu i oczekiwań użytkownika. System on-grid działa w bezpośrednim połączeniu z siecią energetyczną – energia z paneli trafia do falownika (inwerter również musi zostać dobrany do odpowiedniego systemu – on-grid lub off-grid), a stamtąd do domowej instalacji i ewentualnie do sieci. W takim układzie przyłączenie fotowoltaiki wymaga uzgodnienia z operatorem i zainstalowania licznika dwukierunkowego.

Off-grid funkcjonuje niezależnie, bez stałego kontaktu z siecią publiczną. Energia magazynowana jest w akumulatorach, co pozwala na pełną autonomię, ale wiąże się z dodatkowymi kosztami i koniecznością precyzyjnego doboru komponentów.

Rozwiązanie on-grid sprawdza się w domach podłączonych do sieci energetycznej, gdzie możliwa jest sprzedaż nadwyżek energii. Układ off-grid to opcja dla obiektów z ograniczonym dostępem do sieci – domków letniskowych, altan czy budynków w terenie bez infrastruktury energetycznej.

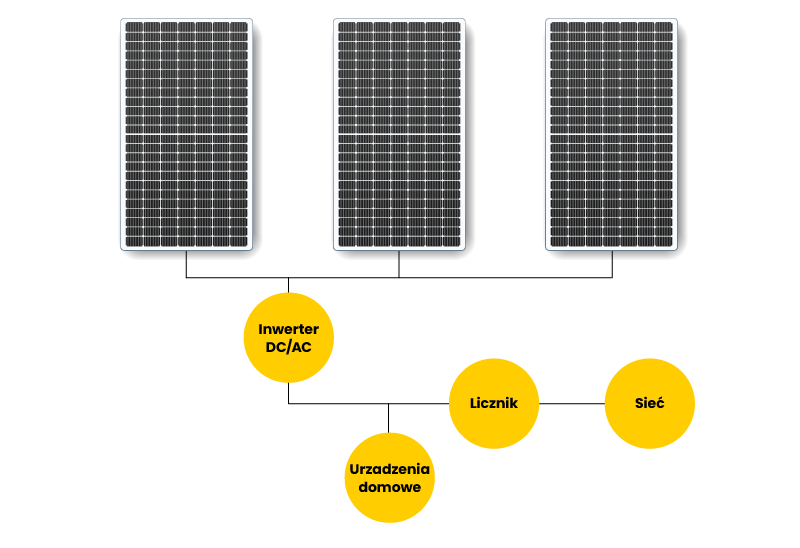

Schemat instalacji fotowoltaicznych on-grid

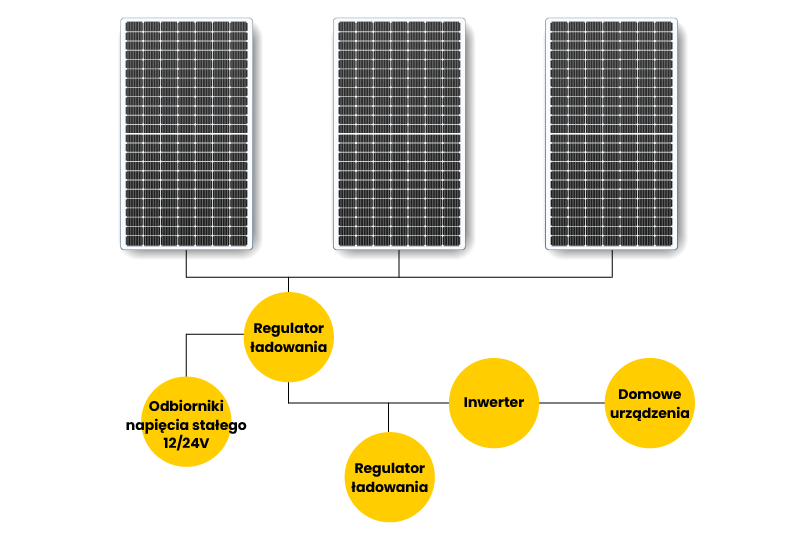

Schemat instalacji fotowoltaicznej typu off-grid

Zabezpieczenia w instalacji PV – co musi się znaleźć?

Każda instalacja fotowoltaiczna, niezależnie od mocy, wymaga odpowiednich zabezpieczeń chroniących przed zwarciem, przeciążeniem i przepięciem. Elementy te powinny być dobrane zgodnie z parametrami systemu i obowiązującymi normami. Zabezpieczenia w instalacji PV to:

• Wyłącznik nadprądowy DC – chroni przewody i falownik po stronie prądu stałego w przypadku zwarcia lub zbyt dużego obciążenia.
• Ogranicznik przepięć DC i AC – zabezpiecza instalację przed skutkami wyładowań atmosferycznych i przepięć sieciowych.
• Rozłącznik izolacyjny – umożliwia całkowite odłączenie instalacji PV na potrzeby serwisowe lub w sytuacji zagrożenia.
• Zabezpieczenie po stronie AC – wyłącznik nadprądowy lub różnicowoprądowy, dostosowany do odbiorników zasilanych z falownika.

Czy każda instalacja fotowoltaiczna wygląda tak samo?

Chociaż zasada działania systemów PV pozostaje niezmienna, schemat instalacji fotowoltaicznej może się różnić w zależności od kilku istotnych czynników. Projekt musi uwzględniać konkretne warunki techniczne i potrzeby użytkownika. To przede wszystkim:

• Rodzaj obiektu – w domu jednorodzinnym układ będzie prostszy niż w hali przemysłowej, gdzie dochodzą rozbudowane rozdzielnice i większe moce.
• Tryb pracy (on-grid/off-grid) – schemat różni się w zależności od tego, czy instalacja współpracuje z siecią, czy działa autonomicznie.
• Sposób montażu modułów – inne rozwiązania stosuje się na dachach skośnych, inne – na płaskich lub na gruncie.
• Dodatkowe komponenty – obecność magazynu energii czy optymalizatorów wpływa na przebieg okablowania i dobór zabezpieczeń.

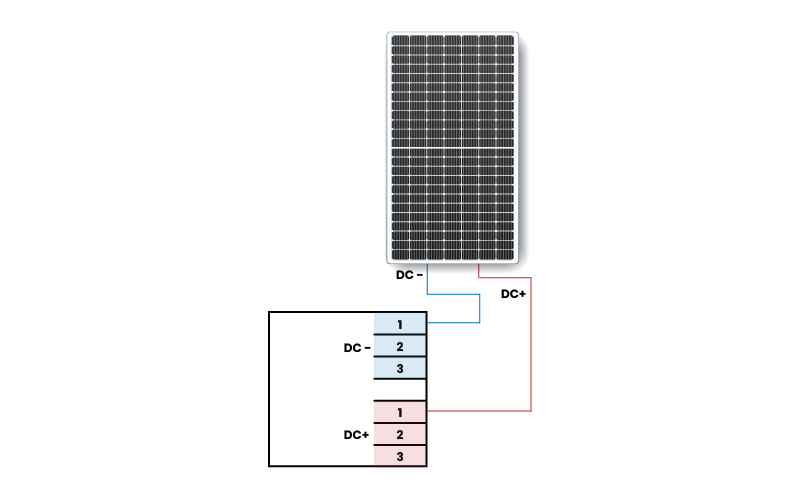

Schemat podłączenia falownika z jednym ogniwem fotowoltaicznym

Podsumowanie – na co zwrócić uwagę przy podłączaniu fotowoltaiki?

Przy podłączaniu instalacji PV trzeba zwrócić szczególną uwagę na zgodność napięć, dobór zabezpieczeń i jakość połączeń. Błędy w tych obszarach mogą prowadzić do uszkodzenia sprzętu, strat energii albo zagrożenia bezpieczeństwa. Kluczowa jest więc staranność, pomiar i kontrola, zanim system zacznie pracować na pełnych obrotach.

Montaż powinien wykonywać doświadczony instalator, który czasami będzie potrzebował także kwalifikacji pracy na wysokości oraz do wykonywania pomiarów.
