Z której strony podłączyć przewód neutralny RX :) ?

Witam.

Z której strony należy podłączyć przewód neutralny do różnicówki 1 fazowej Legrand seria RX ?

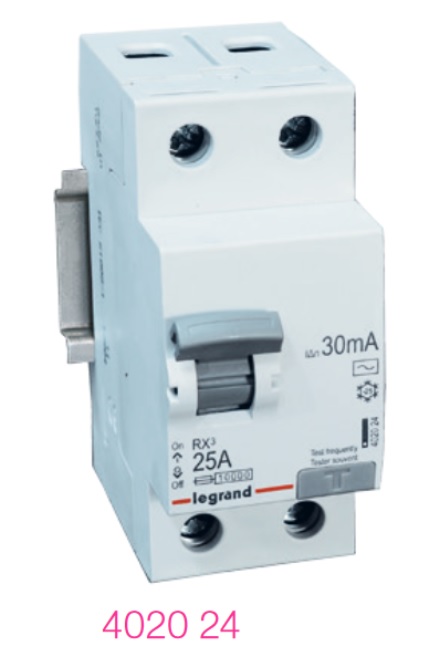

Wyłącznik różnicowoprądowy 2P 25A 0,03A typ AC P302 RX3 402024

Brak oznaczeń może wpędzić w konsternację :-)

Odpowiedzi (8)


    • Ostatnia wizyta:
    • W serwisie od:
    • 2 pytań
    • 57 odpowiedzi
    • 100% pozytywnych ocen od użytkowników

    Roznicowka działa na zasadzie (w bardzo uproszczony sposób) zliczania prądu, który "wchodzi" i który "wychodzi". Nie jest ważne którym zaciskiem w którą stronę. Liczy się to czy przepływ się równoważy przez co podłączenie jest dowolne.


    • Ostatnia wizyta:
    • W serwisie od:
    • 0 pytań
    • 137 odpowiedzi
    • 97.1% pozytywnych ocen od użytkowników

    Producent   celowo nie oznaczył  zacisków N , podłączenie jest dowolne dla P302 .

    Natomiast w P304 zaciski N sa wyraźnie oznaczone  i w katalogu opisane.

    podobnie jak w aparatach TX


    • Ostatnia wizyta:
    • W serwisie od:
    • 0 pytań
    • 17 odpowiedzi
    • 100% pozytywnych ocen od użytkowników

    Przewód fazowy lub neturalny w tym przypadku podłaczamy do dowolnego zacisku RCD


    • Ostatnia wizyta:
    • W serwisie od:
    • 13 pytań
    • 601 odpowiedzi
    • 62% pozytywnych ocen od użytkowników

    Kłopoty tym że chyba w rx nie ma oznaczeń:)


    • Ostatnia wizyta:
    • W serwisie od:
    • 9 pytań
    • 384 odpowiedzi
    • 26.9% pozytywnych ocen od użytkowników

    Musisz podpiąć tam gdzie jest oznaczenie N


    • Ostatnia wizyta:
    • W serwisie od:
    • 74 pytań
    • 2112 odpowiedzi
    • 88.7% pozytywnych ocen od użytkowników

    Zgodnie z oznaczeniem na różnicówkach, zazwyczaj producent umieszcza oznaczenie N


    • Ostatnia wizyta:
    • W serwisie od:
    • 13 pytań
    • 601 odpowiedzi
    • 62% pozytywnych ocen od użytkowników

    W tym typie brak oznaczeń jest dlatego, że nie ma to znaczenia :)


    • Ostatnia wizyta:
    • W serwisie od:
    • 15 pytań
    • 325 odpowiedzi
    • 99.1% pozytywnych ocen od użytkowników

    W przypadku wyłączników różnicowoprądowych 1-fazowych nie ma to większego znaczenia. Oba bieguny przechodzą przez przekładnik Ferrantiego. Przy wyłącznikach 3-fazowych 4-polowych należy podłączyć N pod biegun oznaczony N, ponieważ wewnętrzy przycisk test podłączony jest pod N i L1.
