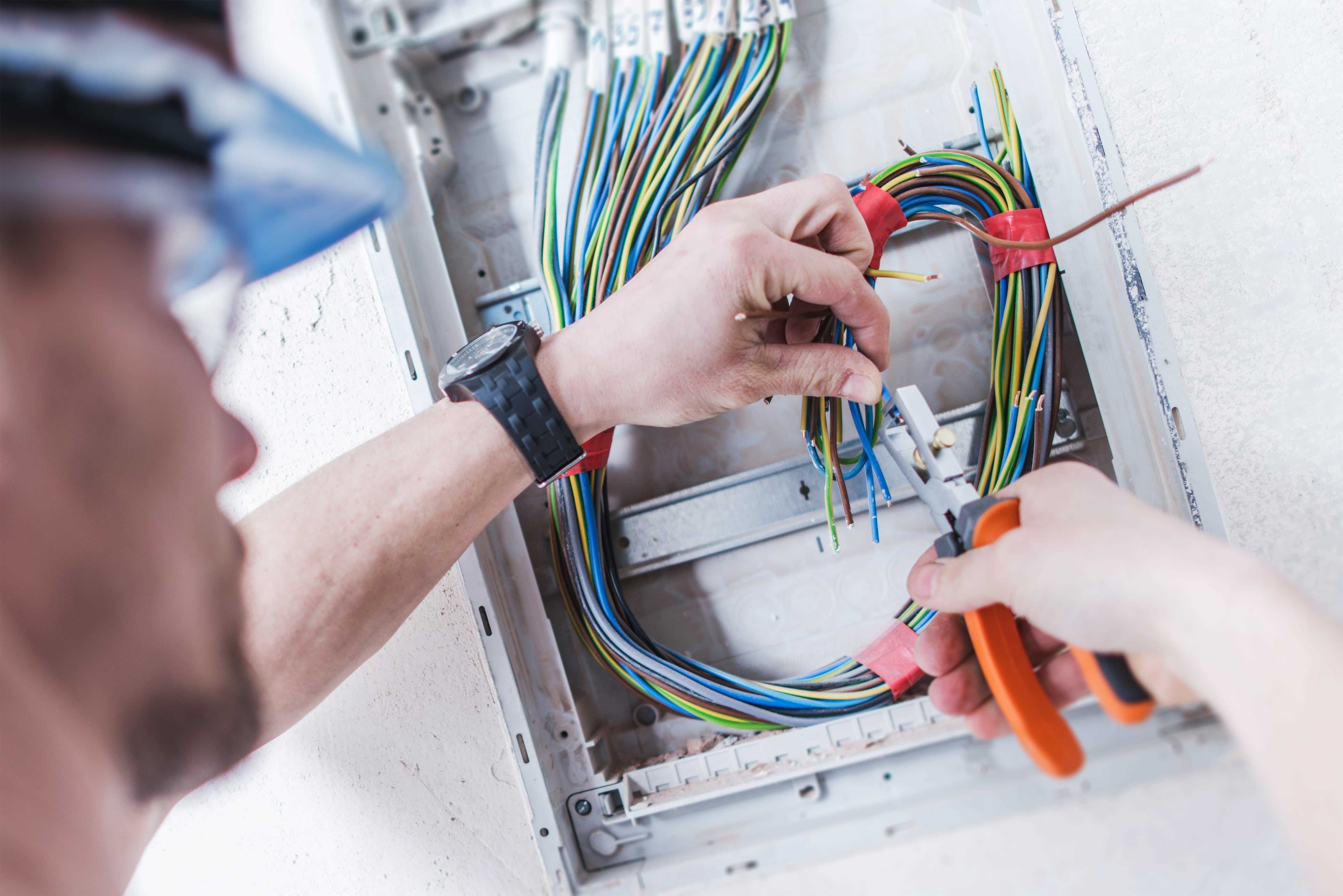

Jak prawidło wyposażyć rozdzielnicę elektryczną w domu jednorodzinnym?

Mam upartego wszytkowiedzącego klienta. Poradźcie co musi zawierać rozdzielnica elektryczna. Ja twierdzę że ogranicznik B+C różnicówka AC i kilka esek wystarczy. Można dodać lampki kontrolne i ewentualnie rozłącznik. Klient twierdzi że muszę zastosować ogranicznik 3+1 i na każdy obwód wyłącznik róznicowonadprądowy A. Kto ma rację?

Odpowiedzi (7)


    • Ostatnia wizyta:
    • W serwisie od:
    • 33 pytań
    • 641 odpowiedzi
    • 98% pozytywnych ocen od użytkowników

    Dobra rozdzielnica to:

    Wyłącznik główny: stawienie wylacznika 100A nie bedzie mialo sensu jesli zbezpieczenie wstawione przez zaklad energetyczny bedzie mialo wartosc powiedzmy 63A. najpierw sprawdz jakie masz zabezpieczenie w rozdzielnicy postawionej przez zaklad energet. a nastepnie dobierz sobie zabezpieczenie spelniajace selektywnosc wylaczania. jesli bedzie to te przykladowe 63A to wstaw sobie 50A.

    Kontorole faz:

    Z 3/4 RCD na gniazdka (opconalnie na oświetlenie)

    Ogranoicznik przepięc

    i esy 10A i 16A

    Coraz częsciej automatyka.


    • Ostatnia wizyta:
    • W serwisie od:
    • 1 pytań
    • 252 odpowiedzi
    • 98.6% pozytywnych ocen od użytkowników

    Minimum to

    Kontrolka faz

    Wyłączniki nadmiarowoprądowe
    Określane są również jako wyłączniki nadprądowe, ale potocznie mówi się o nich bezpieczniki automatyczne ESy 😉. Przeznaczone są do ochrony obwodów elektrycznych przed skutkami przepływu prądów zwarciowych i przeciążeniowych. Dlatego taki bezpiecznik  musi znajdować się na każdym obwodzie.
    Wyłączniki różnicowoprądowe
    Pełni on funkcje zabezpieczenia przeciwporażeniowego
    Według prawa wymagany jest przynajmniej jeden wyłącznik różnicowoprądowy (na prąd 30 mA) zabezpieczający całą instalację. Jednak w nowo budowanych domach montuje się zwykle kilka takich wyłączników - przykładowo: w obwodzie pralki, kuchenki elektrycznej czy elektrycznego przepływowego podgrzewacza wody.
    Rozłączniki izolacyjne
    Służą do odłączania całego układu lub wybranego obwodu od napięcia.
    Ochronniki przeciwprzepięciowe
    Inna ich nazwa to ograniczniki przepięć. Obniżają one wartości napięć i prądów, chroniąc instalację elektryczną oraz przyłączony do niej sprzęt przed zniszczeniem.


    Ale obecnie w domach smart to dodatkowo jeszcze mogą być:
    sterowniki, przetworniki pomiarowe, przekaźniki


    • Ostatnia wizyta:
    • W serwisie od:
    • 74 pytań
    • 2112 odpowiedzi
    • 88.7% pozytywnych ocen od użytkowników

    Zacznij od zapytania ile chce wydać bo nakombinujesz się po pachy, czas spaskudzisz na szukaniu koła, a na końcu jak powiesz że trzeba wydać tyle i tyle to będzie śpiewka rozkapryszonego małolata niiiieeeee nie nie aż tyle ? Aż tyle to nie... To się kolego chcesz dorobić na jednym domku 120m2. Oraz czy chce mieć chińszczyznę najtańszą czy firmówki LEGRAND, HAGER, EATON, GE, AEG, SCHNEIDER itp...

  • EL-ROJ Moderator Automatyk/Elektryk/Manager

    • Ostatnia wizyta:
    • W serwisie od:
    • 20 pytań
    • 412 odpowiedzi
    • 99.6% pozytywnych ocen od użytkowników

    Uzupełniając: jeszcze polecam zastosowanie tej fantastycznej konstrukcji: chodzi o blok rozdzielczy. MEGA poprawia estetykę rozdzielnicy i przyspiesza jej prefabrykację.

    https://www.tim.pl/promocja-zestaw-startowy-pietrowe-zlaczki-instalacyjne-tobjob-s-807-457

  • EL-ROJ Moderator Automatyk/Elektryk/Manager

    • Ostatnia wizyta:
    • W serwisie od:
    • 20 pytań
    • 412 odpowiedzi
    • 99.6% pozytywnych ocen od użytkowników

    Cześć! Wszystko zależy oczywiście od tego z jakim obiektem mamy do czynienia (domeczek 75m czy willa 700m), ale przeciętnie stosowane są podstawowe elementy:

    - Rozłącznik 100A

    - Lampka kontrolna 3-fazowa (przykład w linku do filmiku poniżej)

    - Ochronnik przepięciowy B+C

    - Do obwodów 3-fazowych różnicówka 30mA AC i zabezpieczenia nadprądowe (najczęściej B16)

    - Do obwodów zewnętrznych ja zawsze daję osobną różnicówkę jednofazową (ponieważ jej wybicie nie odetnie innych ważnych dla mnie obwodów wewnątrz domu)

    - Ja stosuję zasade mieszania, a zatem realizując podział mocy między 3 fazami stosuję 3 osobne zabezpieczenia różnicowo-prądowe jednofazowe na każdą z faz z osobna. Do każdej wrzucam z danego pomieszczenia oświetlenie, a gniazda do kolejnej różnicówki (tak by zawsze była możliwość oświetlenia pomieszczenia nawet w przypadku wybicia różnicówki). Jeżeli klient chce mega oszczędzić to daję jedną różnicówkę 3-fazową, ale uprzedzam jakie są tego konsekwencje.

    - Do oświetlenia B1, do gnizad B16

    - Osobne B16 na automat, piec, lodówkę i zmywarkę.

    To takie must be w dzisiejszych czasach. Mniej nie polecam.


    • Ostatnia wizyta:
    • W serwisie od:
    • 5 pytań
    • 9 odpowiedzi
    • 100% pozytywnych ocen od użytkowników

    Według mojego doświadczenia uważam, że domek jednorodzinny powinien być wyposażony w Wyłącznik różnicowoprądowy 4P 25A 30mA Typ AC, Rozłacznik IS63/4-zabezpieczenie gniazda siłowego, ogranicznik przepięć B+C Typ 1+2 4P 12,5kA-idealnie zabezpieczy budynek przed przepięciami, które mogą powstać np. wskutek uderzenia pioruna. Ponadto łazienka i kuchnia powinna być zabezpieczona osobnym wyłacznikiem różnicowo-nadprądowym 2P 16A B 0,03 Typ AC. Do oświetlenia pomieszczeń można zastosować-zabezpieczyć wyłacznikiem nadprądowym 1P B 10A 6kA AC, a gniazda domowe proponuje zabezpieczyć wyłacznikiem nadprądowym 1P B16A 6kA AC. Dodatkowo można umieścić w rozdzielni lampkę kontrolną faz trójfazową w trzech kolorach. Uważam, że są to podstawowe aparaty, które powinny znajdować się w rozdzielni domu jednorodzinnego. Każda rozdzielnia w takim dudynku może się w jakimś stopniu różnić od innej, ponieważ zależy to od projektu instalacji, inwestora i wyposażenia domu.

  • Piotr Bibik Ekspert ds. Inteligentnych budynków

    • Ostatnia wizyta:
    • W serwisie od:
    • 185 pytań
    • 2249 odpowiedzi
    • 98.8% pozytywnych ocen od użytkowników

    Rozdzielnicę elektryczną należy wykonać zgodnie z projektem sporządzonym przez osobę z odpowiednimi uprawnieniami.

    Przez pojęcie prawidłowo rozumiem zgodnie z przepisami i aktualną wiedzą techniczną.

    W skrócie w domu jednorodzinnym zwróciłbym szczególną uwagę na ogranicznik przepięć, który zabezpiecza urządzenia elektroniczne przed uszkodzeniem. Jeśli jest instalacja odgromowa lub zasilanie linią napowietrzną sugeruję ogranicznik przepięć (popularnie, lecz błędnie zwany B+C) zbudowany z iskiernika i warystora. Są trochę droższe, lecz skuteczne pod warunkiem przestrzegania wymogów producenta związanych z montażem (np. długość przewodów).

    Zabezpieczenia różnicowoprądowe, które zabezpieczają przed porażeniem prądem elektrycznym sugeruję typ A. Popularny typ AC może nie zadziałać przy obecnych urządzeniach np. LED-ach.

    Sugeruję przemyśleć podział na obwody. Tak, aby np. upływ prądu w lampce ogrodowej nie wyłączył zasilania pieca CO lub alarmu (więcej obwodów zabezpieczonych wyłącznikiem rożnicowoprądowym).

    Szczegółowych, minimalnych wytycznych można szukać w Warunkach Technicznych Rozdział 8 Instalacja Elektryczna (Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2015 r. poz. 1422 i z 2017 r. poz. 2285).
