jak poprawie podpiac roznicowke legrand 3f

Pytanie które w takiej samej formie dostałem od kolegi przyczyniło się do napisania co nieco na ten temat.

To jest dość złożone pytanie mimo zrozumiałej konstrukcji zdania. Nie ma w niej jednej odpowiedzi i nie da się w żaden sposób jednoznacznie odpowiedzieć na pytanie nie znając szczegółów.

Postaram się oprócz tego wnieść dużo informacji o tym produkcie bo aparat ma odpowiedzialne zadanie w instalacji elektrycznej.

1. O jaki dokładnie aparat RCCB chodzi, ponieważ występują różne typy: 2 lub 4 biegunowe i lub z ch-ką A, AC, F, B
2. Czy chodzi o kierunek przepływu prądu (przyłącza góra – dół lub odwrotnie)
3. Z której strony przewód „N”
4. Czy musi być zachowany kierunek wirowania na zaciskach L1-L2-L3 czy L3-L2-L1
5. Pozycja pionowa czy inna?



Nie znając odpowiedzi na te pytania, nie można dać jednoznacznie wyczerpującej i prawidłowej odpowiedzi na pytanie "Jak poprawnie podpiąć różnicówkę Legrand" dlatego bardziej szczegółowo odpowiadam na każde z pytań?

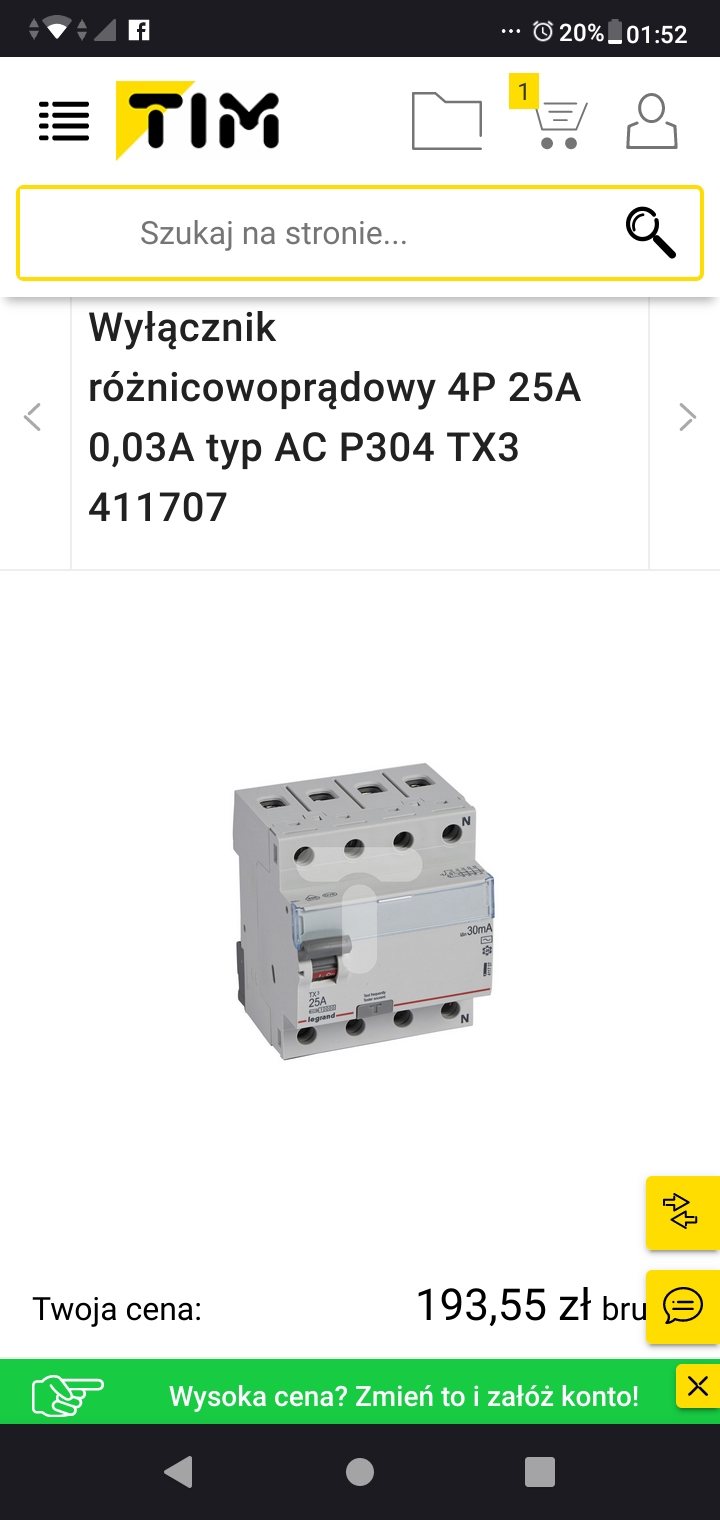

Moja odpowiedź będzie opierała się na aparacie P304 – 30mA ch-AC do której dołączę dtr-kę i dotyczy tych 5 wcześniej opisanych punktów

Ad1.

"O jaki dokładnie aparat RCCB chodzi, ponieważ występują różne typy: 2 lub 4 biegunowe i lub z ch-ką A, AC, F, B"

Zakładając że pytanie dotyczy firmy Legrand.

W zależności od konstrukcji aparatu nie ma jednoznacznej odpowiedzi "jak prawidłowo podpiąć różnicówkę"  stąd posłużyłem się akurat P304 25A-30mA AC.

Ad2.

"Czy chodzi o kierunek przepływu prądu (przyłącza góra – dół lub odwrotnie)"

Kierunek przepływu prądu nie ma znaczenia (omawiana P304 ch-A). Może być zasilana zarówno od górnego przyłącza jak i dolnego przyłącza. Nie ma to żadnego znaczenia, jeśli chodzi o jej funkcję i prawidłowe działanie!. Jeżeli weźmie się pod uwagę że szyna grzebieniowa może być zamontowana od dołu to i ona może być zarówno szyną zasilającą te same aparaty (P302 lub P304) jak i odpływową do zabezpieczeń obwodów. aparatami nadmiarowymi.

Ad3.

"Z której strony przewód „N”

Jeśli producent wyraźnie zaznaczył na obudowie gdzie ma się znajdować przewód „N” to tak ma być i nie dyskutujemy.

Szuka się go na froncie obudowy lub na narysowanym diagramie. Jeśli nie ma to zakładam że można na wszelki wypadek zadzwonić do producenta posłużyć się kartą katalogową lub wziąć odpowiedź w swoje ręce i założyć że to nie musi mieć widocznie aż takiego znaczenia do prawidłowego działania

Na pewno w tym wypadku trzeba wziąć pod uwagę obwód testu „T” jest bardzo ważny i jest narysowany na froncie „circut diagram”. Ten obligatoryjnie musi działać żeby można było aparat wykorzystać w instalacji i sprawdzić czy działa?

W sytuacji gdy istnieje częściowa dowolność połączenia to każda "różnicówka" w obudowie powinna być podłączona w ten sam sposób. To zwiększy bezpieczeństwo użytkownika.

Generalnie pytanie gdzie ma być przewód neutralny jest zasadne. Jego załączenie i wyłączenie w stosunku do przewodów fazowych jest bardzo ważne z tym że dopuszcza się tzw połączenia w tym samym czasie każdej fazy! tak i przewodu "N". Patrz np. aparat S304 spięty nitami i wspólny mechanizm załączenia.

Aparat S304 jest 4 polowy i zakładamy jego wykorzystanie w obwodach trójfazowych sieci TN-S i na pewno nie ma na nim informacji z której strony jest "N"

Ad4.

"Czy musi być zachowany kierunek wirowania na zaciskach L1-L2-L3 czy L3-L2-L1"

Kierunek wirowania, nazwa fazy nie ma znaczenia, ale na pewno jeżeli jest to obwód 3 fazowy fazy muszą pochodzić z tego samego źródła i zajmują jeden kierunek podłączenia.

Dobrą powinnością jest oczywiście to, że każda różnicówka będzie tak samo połączona. Tym bardziej jeśli zachowana jest kolorystyka przewodów.

Zasada działania wykorzystuje stwierdzone przez Gustawa Kirchhoffa zjawisko i nazwane później na jego cześć "Pierwszym prawem Kirchofa". Jak widać na diagramie RCCB wszystkie przyłącza przechodzą przez specjalny przekładnik Ferrantiego, więc tym sposobem da się je wykorzystać w aparatach RCCB do zbadania czy prąd nie wypływa poza odbiornikiem.

Ad5.

"Pozycja pracy pionowa czy inna?"

Pozycja pracy nie ma znaczenia chyba że producent zaznaczy możliwe rozwiązania tak jak się stosuje na wielu produktach.

Oczywiście opisu w tym przypadku nie da się ustawić w kierunku czytania.



To są dość częste pytania i mają rację Ci którzy się pytają bo producenci i aparaty różnią się od siebie i trzeba przyjąć zasadę że nie uczymy się na pamięć żeby nas to kiedyś nie zgubiło.



Jeżeli pytanie dotyczyło jeszcze innej odpowiedzi w sprawie prawidłowego podłączenia to na pewno przynajmniej na te pytania znamy odpowiedź.

Pozdrawiam

Tak jak powiedzieli moi poprzednicy, jest to bez różnicy, czy podepniesz ją od góry, czy od dołu. Ja osobiście zawsze byłem uczony, żeby zasilanie podawać od góry.

Nie ma znaczenia czy góra czy dół ważny "N" z praktycznego punktu widzenia najlepiej z góry różnicówki, a z dołu sprawę rozprowadzeń zrobić za pomocą szyn grzebieniowych łączeniowych do nadmiarowo prądowych i tu nam ten "N" komplikuje.

Inne firmy posiadają "N" po lewej stronie to bardziej jest rozwiązanie przyjazne instalatorowi bo czytamy od lewej do prawej i zazwyczaj tak są skonstruowane rozdzielnice gdzie różnicowy Zazwyczaj wędruje jako pierwszy od lewej potem nadmiarówki. Ale każdy ma swoje upodobania i przyzwyczajenia montażowe. Ważne aby było bezpieczne, przejrzyście, dobrze dokręcone potem opisane.

@Krzysztof Stelęgowski czy możesz wspomóc nas wiedzą ekspercką w tym zakresie?

Nie ma różnicy w podpięciu zasilania i odbioru. Należy oczywiście pamiętać o prawidłowym podłączeniu przewodu neutralnego w tym przypadku z prawej strony, gdyż jest to styk wyprzedzająco-opóźniający (przynajmniej ja go tak nazywam)
