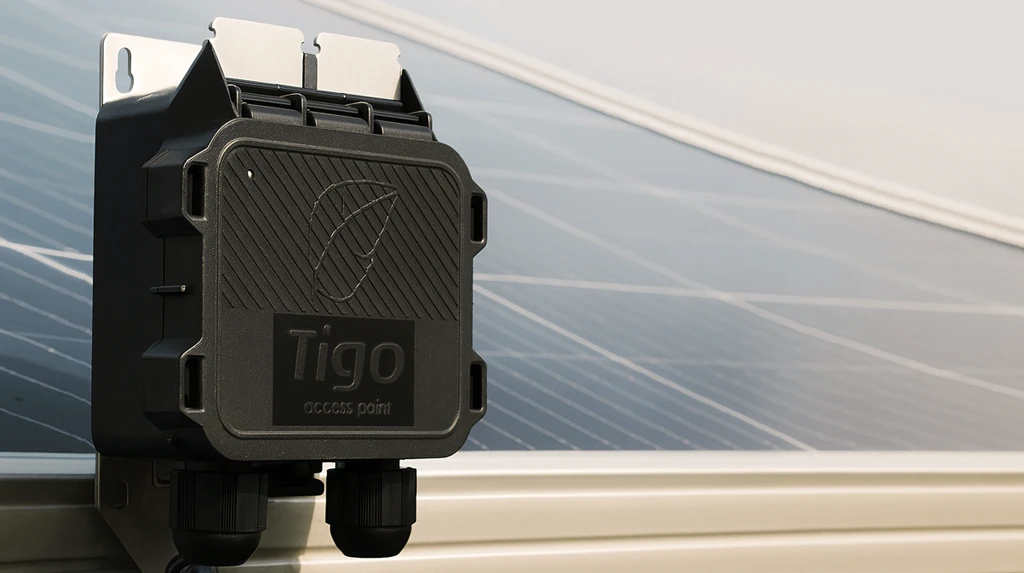

Tigo Access Point (TAP) to bezprzewodowa bramka radiowa, która zapewnia łączność między optymalizatorami modułowymi TS4 (np. TS4-A-O/S/M) a rejestratorem danych Cloud Connect Advanced (CCA). W praktyce TAP zbiera telemetrię z poziomu modułów PV i przekazuje ją do CCA po magistrali RS-485, umożliwiając monitoring na poziomie modułu oraz zdalną dezaktywację na poziomie modułu (aspekt bezpieczeństwa i szybkiego wyłączenia).
Najważniejsze funkcje i zgodność
-
Paruje się z CCA; przeznaczony do współpracy z TS4-A-O, TS4-A-S, TS4-A-M.
-
Łączność bezprzewodowa z urządzeniami TS4 w obrębie łańcucha/sekcji.
-
Montaż beznarzędziowy na ramie modułu lub konstrukcji wsporczej.
-
Monitoring i modułowa dezaktywacja (wsparcie szybkiego wyłączenia).
-
Aplikacja Tigo EI ułatwia rozruch i konfigurację.
Parametry techniczne modelu 158-00000-02 (w pigułce)
-
Zasilanie TAP: 5–25 V DC, pobór mocy ok. 0,5 W (średnio) / 1 W (szczyt).
-
Zasięg komunikacji: do 10 m do najbliższego TS4 i do 35 m do najdalszego TS4 (w obrębie tej samej „komórki”).
-
Pojemność systemu: do 300 urządzeń TS4 na jeden TAP (zgodnie z kartą katalogową); w architekturze systemowej jedno CCA może obsłużyć do 7 TAP oraz sumarycznie nawet ~900 TS4.
-
Wymiary / obudowa: ok. 126 × 130 × 27 mm (z uchwytem), IP68 / NEMA 3R, −30…+70°C.
-
Połączenie z CCA: RS-485 (zalecany przewód 18–22 AWG).
Uwaga terminologiczna: w dokumentacji Tigo występują nazwy „TAP” oraz „Gateway” (produkt legacy). TAP jest następcą Gateway i w nowszych materiałach funkcjonuje jako domyślny punkt dostępowy.
Jak zaprojektować segment z TAP – praktyczne wskazówki
1) Lokalizacja TAP w polu modułów
Najlepsze rezultaty daje centralne umieszczenie TAP względem grupy modułów, aby zachować zasięgi 10/35 m i linie widoczności (minimalizacja przesłon: krawędzie konstrukcji, elementy dachowe). W instalacjach wielopołaciowych zaleca się jeden TAP na pole.
2) Relacja TAP ↔ CCA
CCA montujemy blisko falownika/MPPT, z dostępem do zasilania i internetu. Połączenie TAP–CCA prowadzi się RS-485; producent zaleca wykonanie połączeń przed zasileniem CCA i dbałość o odpowiednią topologię oraz parametry przewodu.
3) Skalowanie systemu
W rozległych systemach:
-
Jeden CCA może obsłużyć do 7 TAP – dobieraj liczbę TAP-ów, aby zachować zasięg i pojemność.
-
Sumarycznie ~900 TS4 na CCA (wielokrotność grup).
-
W instalacjach komercyjnych planuj „komórki” komunikacyjne tak, by ograniczyć zakłócenia i ułatwić serwis.
4) Aspekty bezpieczeństwa i zgodności
TAP/TS4 w połączeniu z CCA umożliwiają modułową dezaktywację (moduł-level rapid shutdown), co wspiera spełnienie wymogów PV RSS i ułatwia odcięcie mocy podczas prac serwisowych lub akcji ratowniczych. Sprawdź wymagania lokalne i dokumenty projektowe (u nas – normy i wytyczne krajowe/UE).
Uruchomienie i diagnostyka
-
Aplikacja Tigo EI prowadzi przez rejestrację urządzeń i szybki rozruch.
-
Po stronie CCA dostępne są widoki modułowe, alarmy i logi – to punkt odniesienia przy problemach z komunikacją.
-
W razie niestabilnego sygnału: skróć odległość TAP do skrajnych modułów, sprawdź wysokość i orientację montażu oraz jakość przewodów RS-485.
Kiedy TAP ma największy sens
-
Gdy oczekujesz monitoringu na poziomie modułu, przy jednoczesnej prostocie montażu.
-
Gdy projekt wymaga modułowej dezaktywacji (bezpieczeństwo pracy, wymagania formalne).
-
W systemach rozproszonych (kilka połaci/dachów), gdzie nie opłaca się prowadzić dodatkowych linii sterujących – bezprzewodowy TAP ogranicza okablowanie i czas instalacji.
Podsumowanie
Tigo TAP WiFi 158-00000-02 stanowi spójny „most” między modułowymi optymalizatorami TS4 a rejestratorem CCA. Zapewnia stabilną komunikację radiową, pozwala monitorować każdy moduł, a w połączeniu z platformą Tigo ułatwia szybki rozruch, serwis i zgodność z wymaganiami bezpieczeństwa. Dla projektantów i instalatorów oznacza to mniej przewodów, lepszą obserwowalność systemu i skalowalność na etapie rozbudowy.
