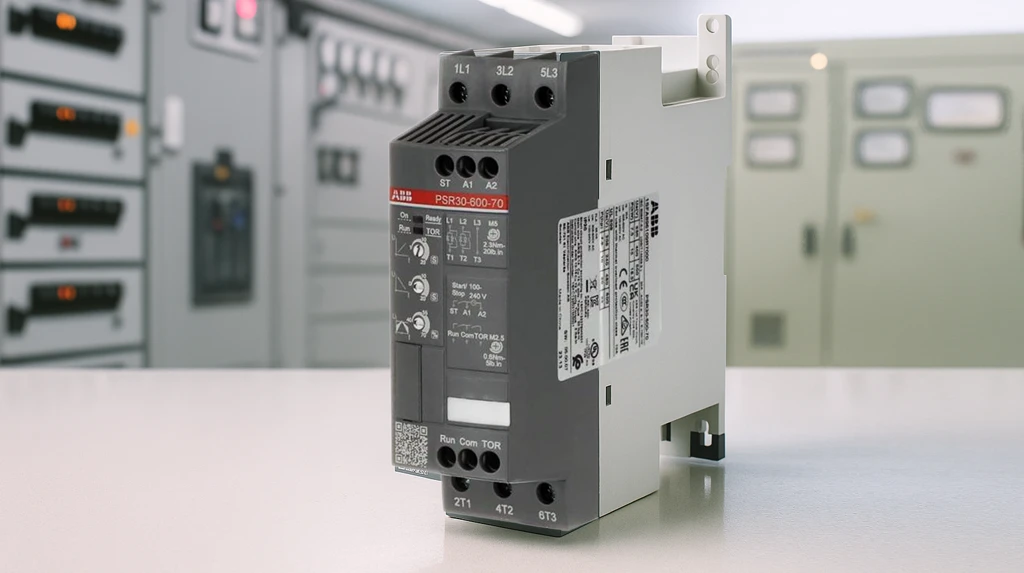

Softstart ABB PSR30-600-70 to urządzenie do łagodnego rozruchu i zatrzymania silników trójfazowych. Redukuje skoki prądu oraz udary mechaniczne w momencie startu, co przekłada się na mniejsze obciążenie sieci, wolniejsze zużycie elementów mechanicznych oraz cichszą pracę układów napędowych. W wariancie PSR30-600-70 prąd znamionowy wynosi 30 A, a przy zasilaniu 400 V AC odpowiada to aplikacjom o mocy ok. 15 kW. Seria PSR jest projektowana jako najbardziej kompaktowa w ofercie ABB – z funkcjonalnością podstawową, ale wystarczającą dla szerokiej gamy standardowych zastosowań.
Najważniejsze parametry techniczne (w pigułce)
-
Zakres napięcia pracy silnika: 208…600 V AC, 50/60 Hz
-
Prąd znamionowy: 30 A
-
Moc referencyjna: ~15 kW przy 400 V
-
Sterowanie: 100…240 V AC, 50/60 Hz
-
Sposób sterowania: kontrola dwóch faz (soft start/soft stop)
-
Bypass: wbudowane obejście po rozruchu (mniejsze straty, prostszy montaż)
-
Wyjścia statusowe: przekaźniki RUN i TOR w stanie NO
-
Ustawienia: trzy potencjometry z frontu (czas i nachylenie rampy rozruchu/zatrzymania)
-
Cykle pracy: do 100 rozruchów na godzinę (w typowych warunkach aplikacyjnych)
-
Zgodność systemowa: możliwość współpracy z MMS ABB (zestawy połączeniowe) oraz adapter Fieldbus (opcja zewnętrzna)
Jak działa softstart: kontrola dwóch faz i wbudowany bypass
W PSR funkcja łagodnego rozruchu jest realizowana przez sterowanie w dwóch fazach. Podczas startu softstart płynnie podnosi napięcie podawane na uzwojenia silnika, co obniża prąd rozruchowy i ogranicza moment udarowy. Rampa zatrzymania działa odwrotnie – delikatnie redukuje prędkość, co bywa szczególnie korzystne w aplikacjach pomp i przenośników.
Po osiągnięciu prędkości znamionowej aktywizuje się wbudowany bypass, który omija elementy mocy softstartu, zmniejszając straty i nagrzewanie. Z punktu widzenia instalatora oznacza to mniej okablowania i prostszy projekt, a w eksploatacji – wyższą sprawność.
Ustawienia na froncie: trzy pokrętła, szybkie uruchomienie
Regulacje w PSR30-600-70 wykonuje się bez narzędzi – z frontowych potencjometrów. Instalator definiuje:
-
czas rampy rozruchu (jak szybko narasta napięcie),
-
czas rampy zatrzymania (jak długo spada napięcie przy miękkim stopie),
-
poziom startu/końcowe nachylenie (dobór do bezwładności mechanicznej i obciążenia).
Praktyka uruchomieniowa: zacznij od średnich wartości rampy, obserwuj prąd i zachowanie mechaniki (drgania, „szarpnięcia”), a następnie dostrajasz w górę lub w dół. W instalacjach z dużą bezwładnością (taśmociągi, koła zamachowe) zwykle potrzebna jest dłuższa rampa, by uniknąć gwałtownej zmiany momentu.
Integracja w rozdzielnicy: MMS, sygnały RUN/TOR i Fieldbus
Softstart można zestawić z ręcznym rozrusznikiem silnika (MMS) ABB, korzystając z dedykowanych zestawów połączeń mechanicznych – przyspiesza to montaż i porządkuje wnętrze szafy. Do dyspozycji są sygnały przekaźnikowe:
-
RUN (NO) – informuje o stanie pracy po zakończonym rozruchu,
-
TOR (NO) – ułatwia diagnostykę i nadawanie logiki w sterowaniu (np. integracja z PLC).
Jeżeli system wymaga komunikacji sieciowej, PSR można doposażyć w adapter Fieldbus (moduł zewnętrzny + złącze), co pozwala włączyć starter do sieci zakładowej i monitorować parametry pracy w systemach nadrzędnych.
Zastosowania: od pomp i wentylatorów po sprężarki i przenośniki
Seria PSR obejmuje prądy znamionowe 3…105 A, a więc pokrywa małe i średnie napędy trójfazowe. PSR30-600-70 (30 A) celuje w segment do ok. 15 kW/400 V. Typowe obszary użycia:
-
pompy (miękki start ogranicza uderzenia hydrauliczne, a miękki stop zmniejsza ryzyko kawitacji),
-
wentylatory (mniej drgań i niższy hałas przy rozruchu),
-
sprężarki (kontrola momentu rozruchowego, łagodniejsza praca przekładni),
-
przenośniki (mniejsze udary w taśmie i ładunku, dłuższa żywotność).
W porównaniu z rozruchem bezpośrednim (DOL) spadek prądu rozruchowego oznacza niższe spadki napięcia w sieci i mniej zadziałań zabezpieczeń, co bywa decydujące w instalacjach o ograniczonej mocy przyłączeniowej.
Kiedy wybrać PSR30-600-70
PSR jest właściwym wyborem, gdy oczekujesz:
-
prostego uruchomienia i małej zabudowy (kompakt),
-
łagodnego startu/stopu bez rozbudowanych funkcji dodatkowych,
-
do 100 rozruchów/h w typowych warunkach pracy,
-
prądu 30 A i mocy ~15 kW przy 400 V.
Jeśli aplikacja wymaga rozszerzonej diagnostyki, głębszej integracji komunikacyjnej „w standardzie” albo zaawansowanych algorytmów sterowania momentem, warto rozważyć wyższe serie ABB. Jednak w ogromnej liczbie przypadków PSR dostarcza wystarczającej funkcjonalności w najmniejszej obudowie i z najprostszym uruchomieniem.
Wskazówki montażowe i eksploatacyjne
Dobór zabezpieczeń i okablowania
Zwróć uwagę na selektywność zabezpieczeń po stronie zasilania i prawidłowy przekrój przewodów dobrany do prądu oraz długości linii. Wbudowany bypass zmniejsza straty cieplne po rozruchu, ale odprowadzanie ciepła w szafie nadal ma znaczenie – zostaw odstępy montażowe i zapewnij cyrkulację powietrza.
Ustawienie ramp
-
Za krótka rampa → zbyt wysoki moment, drgania, zadziałania zabezpieczeń.
-
Za długa rampa → wydłużony start, możliwe przegrzewanie napędu przy trudnych aplikacjach.
Optimum znajdziesz, obserwując prąd i zachowanie mechaniki.
Integracja sygnałów RUN/TOR
W prostych układach wykorzystaj RUN do sygnalizacji gotowości, a TOR jako informację serwisową (np. alarm/zdarzenie). W układach z PLC możesz na ich podstawie budować logikę interlocków.
Podsumowanie
ABB PSR30-600-70 łączy kompaktową konstrukcję, kontrolę w dwóch fazach, wbudowany bypass i intuicyjne nastawy w urządzeniu przeznaczonym dla napędów do 15 kW/400 V. Dla inżynierów i wykonawców oznacza to krótszy czas projektowania, prostszy montaż i mniej przestojów w eksploatacji. Jeżeli szukasz niewielkiego, przewidywalnego softstartu do standardowych zadań – PSR30-600-70 będzie naturalnym kandydatem.
