Sercem nowoczesnej i bezpiecznej instalacji elektrycznej jest rozdzielnica. To w niej znajdują się zabezpieczenia, których zadaniem jest ochrona życia i zdrowia osób korzystających z instalacji elektrycznej oraz ochrona podłączonych do niej urządzeń. Czy wiesz, w jaki sposób można wykonać nowoczesną, bezpieczną i funkcjonalną rozdzielnicę? Jakie aparaty powinna zawierać?
Czym jest zabezpieczenie zalicznikowe?
Zanim przejdziemy do rozdzielnicy, zatrzymajmy się na moment na zabezpieczeniu zalicznikowym, ponieważ tu są często popełniane przez instalatora lub projektanta pierwsze błędy.
Patrząc od strony dostawcy zasilania, pierwszym jest przedlicznikowe zabezpieczenie przetężeniowe, następnie licznik i zabezpieczenie zalicznikowe (główne zabezpieczenie budynku).
Wiele osób może popełnić błąd, bezrefleksyjnie montując jako zabezpieczenie zalicznikowe modułowy wyłącznik nadprądowy.
Dlaczego montaż tego zabezpieczenia może być błędny? Aby odpowiedzieć na to pytanie należy sprawdzić zapisy, jakie mogą być w Warunkach Przyłączenia podawanych przez dostawcę energii. Np. Tauron Dystrybucja jako zabezpieczenie główne w niektórych rejonach wymaga:
Zabezpieczenie główne (zalicznikowe): ogranicznik mocy wyposażony w człon przeciążeniowy nadprądowy, bez członu zwarciowego...
Wyłącznik nadprądowy składa się z członu przeciążeniowego i zwarciowego, dlatego nie nadaje się w tym wypadku do montażu jako główne zabezpieczenie zalicznikowe.
Jednak u innych dostawców energii lub w innych rejonach energetycznych mogą być inne wymagania techniczne, z których może wynikać konieczność zastosowania innych zabezpieczeń np. wyłącznik taryfowy 3P 16‑25A Z‑TS25/3 266858.
Czym są wyzwalacze i jakie są rodzaje?
Idąc dalej „po kablu”, następnym aparatem powinien być „wyłącznik główny”, którym można zdalnie wyłączyć zasilanie budynku. Czy taka funkcjonalność np. w domku jednorodzinnym to nie przesada?
Czy nie jest fanaberią i zbędnym kosztem? Należy pamiętać, że wypadki z udziałem elektryczności nie należą do rzadkości, a nowoczesne instalacje są mocno rozbudowane i często wyposażone w różne dodatkowe źródła zasilania np. fotowoltaika, agregat, UPS-y. W takim układzie warto mieć możliwość jednym przyciskiem awaryjnie wyłączyć zasilanie w całym budynku.
W tym celu każde źródło zasilania powinno być podłączone do instalacji elektrycznej np. poprzez rozłącznik wyposażony w wyzwalacz wzrostowy* lub zanikowy. Wyzwalacze powinny być połączone ze sobą w taki sposób, aby naciśnięcie przycisku bezpieczeństwa powodowało całkowite odłączenie budynku od zasilania. Uważny czytelnik zastanowi się, dlaczego przy wyzwalaczu wzrostowym dałem*.
W uproszczeniu rozróżniamy dwa rodzaje wyzwalaczy:
- Wyzwalacz zanikowy – zanik napięcia powoduje zadziałanie wyzwalacza (np. wyłączenie rozłącznika)
- Wyzwalacz wzrostowy – pojawienie się napięcia o odpowiedniej wartości powoduje zadziałanie wyzwalacza (np. wyłączenie rozłącznika)
W praktyce wyzwalacz zanikowy podłączony do rozłącznika, musi mieć cały czas podane zasilanie (obwód musi być zamknięty). Należy pamiętać, że nawet chwilowy zanik zasilania spowoduje zadziałanie wyzwalacza i wyłączenie np. rozłącznika. Ponowne załączenie zasilania wymaga ingerencji człowieka, który włączy aparat np. rozłącznik. Użycie wyzwalacza zanikowego zapewnia wysoki poziom bezpieczeństwa, ponieważ uszkodzenie przewodu, przycisku lub innego elementu obwodu powoduje przerwę w obwodzie i natychmiastowe odłączenie zasilania.
W celu uniknięcia przypadkowych wyłączeń spowodowanych zanikami napięcia należy dodatkowo rozbudować układu o UPS. UPS skutecznie rozwiązuje ten problem, ale niestety podnosi koszty inwestycji, a w dłuższym czasie również konieczność serwisowania (np. wymiany akumulatorów) co znów wiąże się z koniecznością ponoszenia kolejnych kosztów.
Z tego powodu w niektórych sytuacjach, w których użytkownik awaryjnie chce mieć możliwość szybkiego wyłączenia zasilania kilku urządzeń np. falownika fotowoltaiki, UPS-a kotła CO, zasilania budynku z sieci energetycznej, przy jednoczesnym zapewnieniu komfortu użytkowania instalacji i ograniczeniu kosztów można rozważyć zastosowanie wyzwalaczy wzrostowych (o ile nie zabraniają tego obowiązujące w danej sytuacji przepisy).
W takim układzie każde źródło zasilania np. falownik (o ile dane urządzenie nie ma fabrycznie wbudowanego awaryjnego wyłączenia zasilania) można podłączyć do instalacji poprzez aparat wyposażony w wyzwalacz wzrostowy, który zadziała tylko w sytuacji, gdy np. naciśnięcie przycisku spowoduje zwarcie styku i podanie zasilania.
W tym miejscu należy podkreślić, że inwestor musi być świadomy zalet, ale i wad związanych z użyciem wyzwalacza wzrostowego. Największą wadą tego rozwiązania jest możliwość przypadkowego uszkodzenia obwodu, przez co naciśnięcie przycisku nie spowoduje zadziałania wyzwalacza.
Rozłącznik modułowy 40A ZP-A40/3 (możliwy wyzwalacz) 248265 | |
![]() |
|
Wyzwalacz wzrostowy 110-415V AC/DC ZP-ASA/230 248439 | Wyzwalacz podnapięciowy 230V AC Zwłoczny Z-USD/230 248291 |
![]() |
![]() |
Jakie są zastosowania wyzwalaczy?
Warto uzupełnić informację, że wyzwalacze można montować do różnych aparatów np. rozłączniki, wyłączniki różnicowoprądowe, wyłączniki nadprądowe. Jednak nie można z góry założyć, że do każdej aparatury modułowej można zainstalować dodatkowe akcesoria np. wyzwalacze, siłowniki, styki pomocnicze itp. Dlaczego? Nawet markowi producenci posiadają w swojej ofercie budżetowe serie aparatury modułowej, które są niezawodne i co prawda mają niską cenę, ale nie da się do nich podłączyć dodatkowych akcesoriów.
W jaki sposób dać sygnał do wyzwalacza? Należy pamiętać, że przycisk awaryjnego wyłączenia zasilania przyciskowi nierówny. Wybór powinien być uzależniony od kilku czynników np. konfiguracji styków (zwierne/rozwierne), ale również od miejsca montażu. Przykładowo z oferty Eatona w pomieszczeniach można wykorzystać przyciski serii CXM, ale w przypadku montażu na zewnątrz z przywołanej serii można zamontować tylko przycisk 4990073FULL-0122X.
Czujka dymu i temperatury jako część systemu alarmowego
Odchodząc trochę od tematu rozdzielnicy, ale pozostając w temacie bezpieczeństwa, osobom, które mają lub planują mieć zamontowany system alarmowy, podpowiedzieć można czujkę dymu i temperatury FIRECAT 400001FULL-0001 (z pięcioma trybami działania ustawianych przez użytkownika).
Taki czujnik ma tę przewagę nad czujkami autonomicznymi, że informacja o alarmie z czujki pożarowej jest przekazywana tymi samymi drogami jak alarm włamaniowy, czyli do użytkownika, ochrony etc.
Natomiast alarm z czujki autonomicznej najczęściej jest sygnalizowany tylko za pomocą sygnalizatora wbudowanego w czujnik, co pod nieobecność domowników nie przyniesie żadnego efektu (o ile sygnałem np. dźwiękowym nie zainteresują się sąsiedzi lub przechodnie).
Ogranicznik przepięć (SPD) jako zabezpieczenie przeciwprzepięciowe
Kolejnym zabezpieczeniem za rozłącznikiem głównym powinien być dobrze dobrany i poprawie zainstalowany ogranicznik przepięć (SPD). Wiele osób trafnie zapyta, dlaczego ogranicznik przepięć montować za, a nie przed rozłącznikiem? Odpowiedź na to pytanie nie jest jednoznaczna i uzależniona jest od tego, co chcemy chronić?
Jeśli zależy nam na ochronie rozłącznika, SPD patrząc od strony zasilania, powinien być zamontowany przed rozłącznikiem, ale jeśli zależy nam na ochronie urządzeń podłączonych do instalacji, SPD należy zamontować za rozłącznikiem. Dlaczego? Należy pamiętać, że przepięcia mogą dotrzeć do naszej instalacji różnymi drogami:
- za pośrednictwem przewodów linii zasilającej,
- mogą wyindukować się w przewodach lub innych przewodzących elementach (nawet niepodłączonych do zasilania) pod wpływem silnego pola elektromagnetycznego,
- źródło przepięć może znajdować się wewnątrz naszej instalacji i może nim być np. odkurzacz, pompa ciepła, elektrycznie sterowana roleta, spawarka itp. I rozprzestrzeniać się za pomocą wewnętrznych połączeń np. poprzez rozdzielnicę.
Czy ogranicznik przepięć zamontowany przed wyłączonym rozłącznikiem zapewni ochronę?
Ogranicznik przepięć chroni instalację elektryczną i podłączone do niej urządzenia pod warunkiem, że w trakcie wystąpienia przepięcia SPD jest wpięty w instalację. Co w przypadku, gdy patrząc od strony sieci zasilającej, SPD będzie zamontowany przed rozłącznikiem, a rozłącznik będzie wyłączony?
W takim przypadku, pomimo że ogranicznik przepięć znajduje się w rozdzielnicy, instalacja elektryczna za rozłącznikiem jest pozbawiona ochrony przeciwprzepięciowej (rozłącznik jest wyłączony) co nie oznacza, że budynek nie ma zasilania.
Pamiętajmy, że nowoczesne instalacje elektryczne najczęściej mają rezerwowe źródła zasilania np. z fotowoltaiki hybrydowej z magazynami energii, albo z agregatów prądotwórczych, lub UPS-ów. Dzięki zamontowaniu ogranicznika przepięć za rozłącznikiem instalacja elektryczna w budynku ma zapewnioną ochronę przeciwprzepięciową bez względu na stan rozłącznika.
Uwaga. Jeśli instalacja elektryczna ma być wyposażona w ręczny przełącznik sieć-agregat, warto rozważyć jego podłączenie pomiędzy rozłącznikiem a ogranicznikiem przepięć (w tym punkcie najlepiej również wpiąć instalację fotowoltaiczną).
Wyłącznik różnicowoprądowy — co to jest, zastosowanie
Wracając do rozdzielnicy kolejnym zabezpieczeniem, jakie powinno znaleźć się na drodze płynącego prądu, jest wyłącznik różnicowoprądowy. Jego rolą jest wykrycie nieprawidłowości w układzie zasilania i odpowiednio szybkie odłączenie napięcia w chronionym obwodzie.
Jak wybrać właściwy wyłącznik różnicowoprądowy?
W sprzedaży istnieje kilka typów wyłączników różnicowoprądowych o dużej rozpiętości cenowej, a wybór konkretnego zależy od urządzeń, jakie są podłączone do danego obwodu.
Zdarzają się sytuacje, w których pozorna oszczędność np. na falowniku PV, lub stacji ładowania samochodów elektrycznych powoduje konieczność założenia dużo droższego zabezpieczenia (to obszerne zagadnienie na osobny artykuł).
Obecnie poza nielicznymi wyjątkami ze względu na wszechobecną elektronikę wyłączniki różnicowoprądowe typu AC nie powinny być już stosowane w budownictwie mieszkaniowym.
Podstawowym zabezpieczeniem obecnie powinien być wyłącznik różnicowoprądowy typ A, natomiast w obwodach posiadających falowniki (przemienniki częstotliwości) typ F, lub B (wyjątkiem są sytuacje, w których producent urządzenia wyraźnie dopuszcza np. w instrukcji obsługi RCD typ A).
Jak podzielić instalację elektryczną?
Wyłącznik różnicowoprądowy jest bardzo czułym aparatem, dlatego dla wygody użytkowników warto podzielić instalację elektryczną na kilka obwodów np. „siła”, łazienka, obwód gniazd, oświetlenia i obwody zewnętrzne. Dzięki temu unikniemy sytuacji, w której zadziałanie wyłącznika różnicowo-prądowego spowoduje wyłączenie zasilania w całym budynku.
Wyłącznik nadprądowy — czym jest, zastosowanie
Następnie na drodze płynącego prądu powinien stanąć wyłącznik nadprądowy. Jego zadaniem jest zabezpieczenie izolacji kabli i przewodów przed termicznymi skutkami zwarć i przeciążeń. W uproszczeniu chodzi o to, aby płynący przez żyły prąd nie doprowadził do nadmiernego rozgrzania żył, co może skutkować trwałym uszkodzeniem izolacji i spowodować konieczność wymiany kabla lub przewodu na nowy.
Dobierając wartość zabezpieczenia nadprądowego, należy uwzględnić obciążalność długotrwałą przewodów (zagadnienie opisałem w innym artykule) i temperaturę otoczenia wyłącznika nadprądowego panującą wewnątrz rozdzielnicy.
Przypominam, w każdym wyłączniku nadprądowym człon przeciążeniowy wykonany jest z bimetalu, więc naturalnie ma dużą wrażliwość na zmiany temperatury. Zagadnienia nie można bagatelizować, ponieważ podczas normalnej pracy przepływający przez elementy znajdujące się w rozdzielnicy prąd powoduje wydzielanie się ciepła.
Należy mieć na uwadze, że wyłączniki nadprądowe zachowują swoje parametry znamionowe w temperaturze otoczenia 30 oC, a zadaniem dobrze dobranej rozdzielnicy jest wypromieniowanie nadmiaru ciepła do otoczenia. Jeśli jest to niemożliwe, rozdzielnica powinna być wyposażona w układ mechanicznego chłodzenia (wentylatory) a w niektórych przypadkach, gdy w okresach zimowych temperatura w rozdzielnicy zbyt mocno się obniża, należy do rozdzielnicy zamontować dedykowane ogrzewanie.
Skąd wiedzieć, czy rozdzielnica jest dobrze dobrana?
Rozdzielnicy nie powinno się dobierać „na oko”, lecz dla zapewnienia optymalnych warunków pracy aparatów znajdujących się wewnątrz powinno się wykonywać obliczenia cieplne rozdzielnicy (to obszerne zagadnienie, którego tu nie będę rozwijał).
Czy temperatura otoczenia jest rzeczywiście taka ważna? Może to tylko akademickie rozważania?
Sprawdźmy! Przykładowo wyłącznik nadprądowy 16A HN xPole Home w temperaturze otoczenia -25 oC wyzwoli przy prądzie 20A, natomiast jeśli temperatura wewnątrz rozdzielnicy osiągnie 75 oC, wyzwolenie nastąpi przy prądzie 13A, co daje różnicę 7A. Pełne zestawienie zależności wpływu temperatury na znamionowe prądy wyzwalania aparatów HN xPole Home Eaton przedstawia poniższa tabela.
Wpływ temperatury otoczenia na wyzwalanie
Wartości prądu znamionowego skorygowane względem temperatury otoczenia
Temperatura otoczenia T [°C] | ||||||||||||||||
In [A] | -25 | -20 | -10 | 0 | 10 | 20 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 |
6 | 7.3 | 7.2 | 7.0 | 6.7 | 6.5 | 6.3 | 6.0 | 5.9 | 5.8 | 5.7 | 5.6 | 5.4 | 5.3 | 5.2 | 5.1 | 5.0 |
10 | 12 | 12 | 12 | 11 | 11 | 10 | 10 | 9.9 | 9.7 | 9.5 | 9.3 | 9.0 | 8.9 | 8.7 | 8.5 | 8.3 |
13 | 16 | 16 | 15 | 15 | 14 | 14 | 13 | 13 | 13 | 12 | 12 | 12 | 12 | 11 | 11 | 11 |
16 | 20 | 19 | 19 | 18 | 17 | 17 | 16 | 16 | 15 | 15 | 15 | 14 | 14 | 14 | 14 | 13 |
20 | 24 | 24 | 23 | 22 | 22 | 21 | 20 | 20 | 19 | 19 | 19 | 18 | 18 | 17 | 17 | 17 |
25 | 31 | 30 | 29 | 28 | 27 | 26 | 25 | 25 | 24 | 24 | 23 | 23 | 22 | 22 | 21 | 21 |
32 | 39 | 38 | 37 | 36 | 35 | 33 | 32 | 32 | 31 | 30 | 30 | 29 | 28 | 28 | 27 | 26 |
40 | 49 | 48 | 47 | 45 | 43 | 42 | 40 | 39 | 39 | 38 | 37 | 36 | 35 | 35 | 34 | 33 |
50 | 61 | 60 | 58 | 56 | 54 | 52 | 50 | 49 | 48 | 47 | 46 | 45 | 44 | 43 | 42 | 41 |
63 | 77 | 76 | 73 | 71 | 68 | 66 | 63 | 62 | 61 | 60 | 58 | 57 | 56 | 55 | 53 | 52 |
Wyłącznik nadprądowy jest ostatnim wymaganym zabezpieczeniem, z którego napięcie za pomocą kabli i przewodów możemy rozprowadzić do poszczególnych odbiorników.
Konfiguracja zabezpieczeń — czy to koniec?
Czy opisana konfiguracja zabezpieczeń jest jedyna, właściwa i polecana? Nie. Jest ona najczęściej spotykana, ale należy pamiętać o innych możliwościach, które zapewniają taki sam lub lepszy poziom ochrony i jednocześnie pozwalają osiągnąć oszczędności miejsca w rozdzielnicy (często można zastosować mniejszą rozdzielnicę lub skrócić czas prefabrykacji co przekłada się na oszczędności finansowe).
Oszczędności można wygenerować, zamieniając dwa osobne zabezpieczenia, jakimi są wyłącznik różnicowoprądowy i nadprądowy (zajmujące trzy miejsca modułowe) na wyłącznik różnicowo-nadprądowy (zajmujący dwa miejsca modułowe).
Wyłącznik różnicowoprądowy 2P 40A 0,03A typ A xPole Home HNC-40/2/003-A 194685 i wyłącznik nadprądowy 1P B 16A 6kA AC xPole Home HN-B16/1194821 | Wyłącznik różnicowo-nadprądowy 2P 16A B 0,03A typ A xPole Home HNB-B16/1N/003-A 195133 |
![]() ![]() |
![]() |
Można też skorzystać z najnowszego rodzaju zabezpieczeń, które moim zdaniem w najbliższych latach mogą stać się dobrym standardem. W tym materiale wspominałem już o czujnikach, które mogą wykryć pożar, ale zdecydowanie lepiej zapobiegać powstawaniu pożaru.
Na tym polu nieocenione są przeciwpożarowe detektory iskrzenia AFDD+ które powinny być obowiązkowo montowane w budynkach wykonanych z palnych materiałów np. drewna (rozważania, dlaczego wymogu stosowania AFDD nie narzuca obowiązujące prawo, pozostawię na inną okazję).
Przeciwpożarowy detektor iskrzenia AFDD+ jest to grupa aparatów, które w jednej obudowie łączą aż trzy zabezpieczenia: wyłącznik różnicowoprądowy, wyłącznik nadprądowy oraz detektor zwarć łukowych. Wybierając to zabezpieczenie, należy zwrócić uwagę na człon różnicowoprądowy występujący w AFDD+. Mamy do wyboru: Typ AC; A; F; oraz charakterystyki: B i C dla członu przeciążeniowego.
Jak działa przeciwpożarowy detektor iskrzenia?
W zabezpieczeniu AFDD+ człon odpowiedzialny za wykrywanie iskrzenia jest wykonany w taki sposób, że analizuje przepływający przez aparat prąd, szukając charakterystycznych dla iskrzenia anomalii. Jakich? Wystąpienie zwarcia łukowego wiąże się ze specyficznymi (stosunkowo łatwo rozpoznawalnymi przez zawartą w zabezpieczeniu elektronikę) cechami charakterystycznymi, jakimi są zakłócenia o wysokiej częstotliwości występujące w prądzie zwarciowym oraz przebicie prądu zwarciowego blisko punktu przejścia przez zero napięcia sterującego.
Przeciwpożarowy detektor iskrzenia AFDD+ wykrywa iskrzenie, które może wystąpić podczas łuku szeregowego lub równoległego.
O co chodzi?

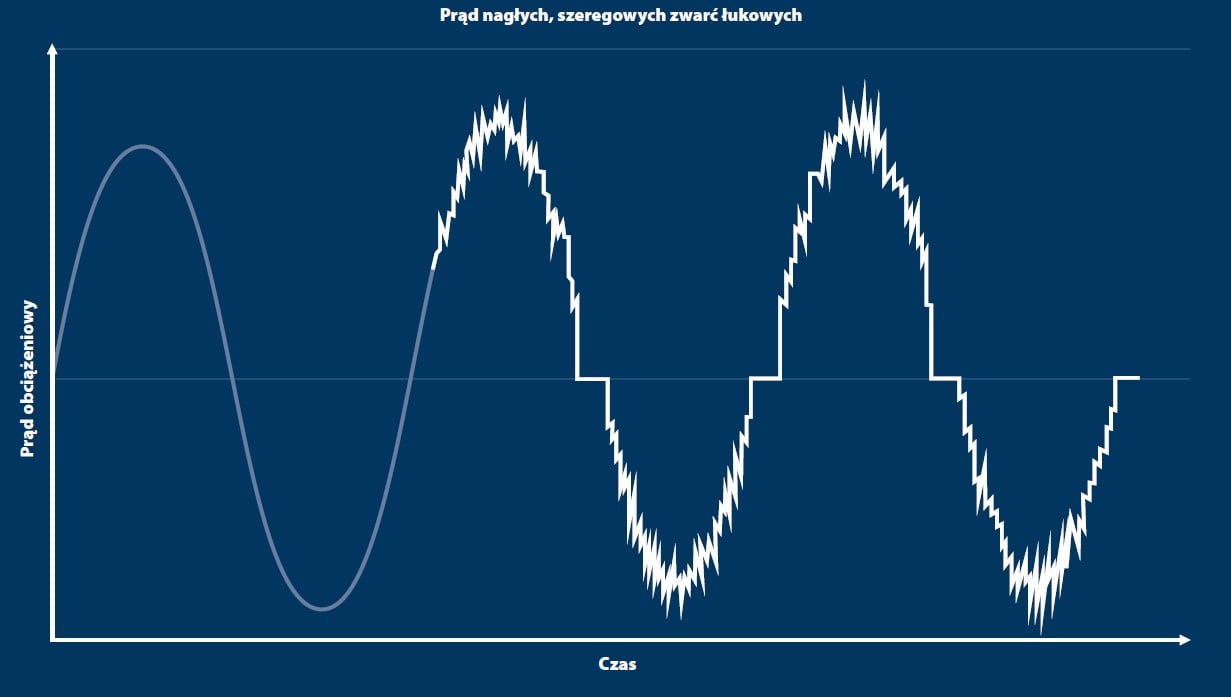

Przeanalizuj poniższy rysunek, bo jak mówi stare powiedzenie „Obraz wart jest tysiąca słów".
Jakie są najczęstsze przyczyny zwarć łukowych?
Przypomnę, że najczęstszymi przyczynami zwarć łukowych wykrywanych przez AFDD+ są zgniecione przewody uszkodzenia mechaniczne np. uszkodzenia izolacji przewodów przez gwoździe, wkręty, wiertła itp. a także starzenie się i zużycie instalacji elektrycznej. Nie można zapominać o złym użytkowaniu instalacji, czyli zniszczonych kablach lub przerwanych przewodach.
Zwarcia łukowe występują również jako pośredni skutek długotrwałego działania promieniowania ultrafioletowego zawartego np. w promieniach słońca, które degraduje źle dobrane pod względem miejsca użytkowania dławnice kablowe, obudowy, a także izolację kabli i przewodów. Iskrzenie może wystąpić również jako konsekwencja działań zwierząt np. przegryziona izolacja kabli i przewodów.
Nie można zapominać też o „naturalnych” sytuacjach, jakie występują szczególnie w rzadko lub źle serwisowanych i obsługiwanych instalacjach elektrycznych, czyli luźne styki i przyłącza, zbyt mocno zgięte wtyczki, przewody i ogólnie niedbałe obchodzenie się z przewodami lub wystawienie ich na działanie naprężeń np. rozciąganie (zwisające kable lub przewody, które nie są przystosowane do takiej pracy).

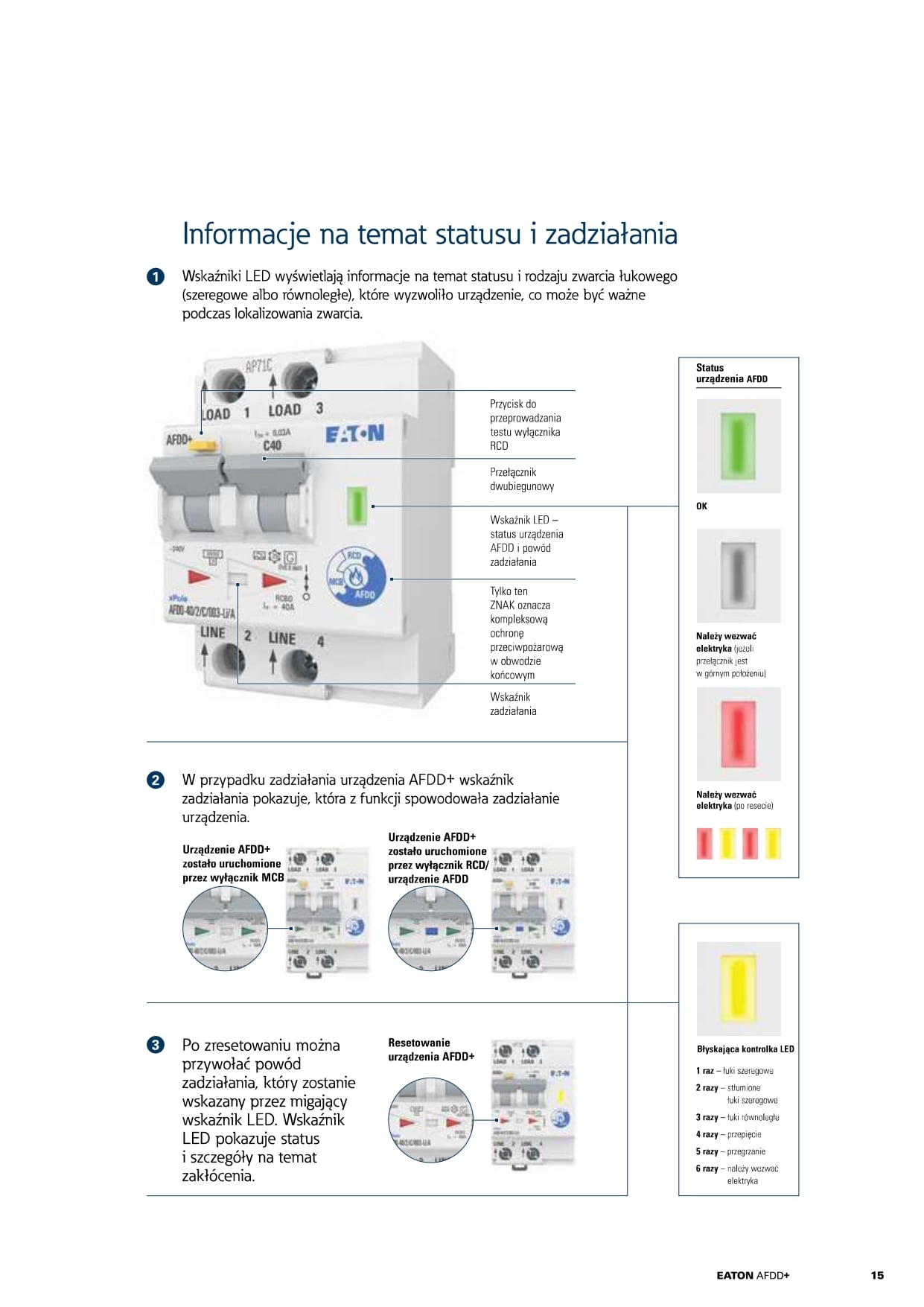

Wielu instalatorów nie spotkało się do tej pory z zabezpieczeniem AFDD, więc warto wyjaśnić, w jaki sposób podłączać przeciwpożarowe detektory iskrzenia AFDD+? Obecnie zabezpieczenia tego typu występują tylko jako urządzenia jednofazowe. Ponieważ AFDD+ poza wykrywaniem iskrzenia łączy w sobie również zabezpieczenie różnicowoprądowe i nadprądowe zalecane jest instalowanie ich do ochrony obwodów końcowych.
Ile detektorów iskrzenia powinno być w instalacji?

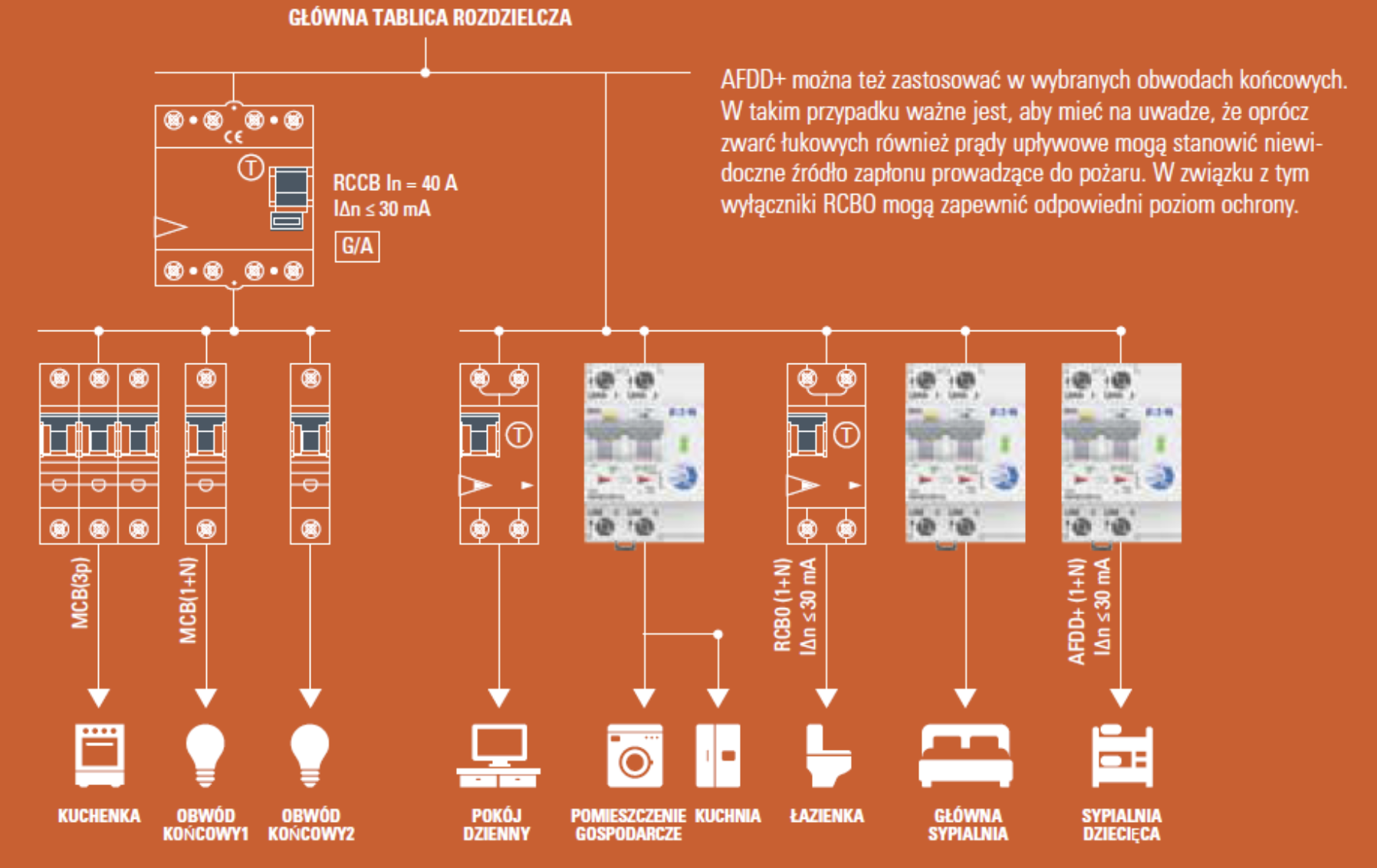

Rozważając czysto teoretycznie, czy montaż przeciwpożarowych detektorów iskrzenia AFDD+ jako zabezpieczenie główne mogłoby być dobrym rozwiązaniem zapewniającym ochronę dla całej instalacji?
W pierwszym momencie wydaje się, że to dobry pomysł, szczególnie gdy człon nadprądowy będzie odpowiednio dobrany, ale należy brać pod uwagę, że wystąpienie iskrzenia powoduje wyłączenie zasilania w chronionym obwodzie.
W takim wypadku ustalenie miejsca, w którym występuje iskrzenie, może być bardzo trudne nawet dla doświadczonego pomiarowca, więc jeśli obszarem poszukiwań usterki jest cały dom, robi się z tego dość poważne zajęcie. Zdecydowanie lepiej jest, jeśli zabezpieczenie AFDD+ chroni konkretny obwód. Dlaczego?
Jeśli zadziała, pozbawia zasilania tylko ten jeden obwód i znacznie ułatwia zlokalizowanie usterki, a przecież czas elektryka kosztuje, więc im szybciej znajdzie usterkę, tym mniej zapłaci inwestor.
Skoro przeciwpożarowy detektor iskrzenia AFDD+ łączy w jednej obudowie aż trzy zabezpieczenia to, w jaki sposób ustalić co wyzwoliło AFDD+? Zwarcie, przeciążenie, upływność, czy iskrzenie? EATON, który jest producentem omawianego aparatu, przewidział taką sytuację i aby ułatwić elektrykom i użytkownikom ustalenie ustalanie przyczyn wyłączania zabezpieczenia AFDD+ wprowadził odpowiednią sygnalizację, którą przedstawia poniższy rysunek:
Podsumowanie: co musi zawierać rozdzielnica elektryczna?
Podsumowując, w tym artykule pobieżnie opisałem kilka wybranych zagadnień, jednak należy pamiętać, że rozdzielnicę trzeba wykonać według projektu, a dobierając aparaturę modułową, należy brać pod uwagę jeszcze szereg innych parametrów np. normy, według jakich dana aparatura była testowana, znamionowa zdolność zwarciowa aparatury modułowej, kategoria przepięć, w której dane zabezpieczenie może być zamontowane itd.
