Dzień dobry! Mam pytanie. W którym miejscu rozdzielnicy głównej powinienem podłączyć "kabel" z Instalacji PV? Instalacja jest umiejscowiona na gruncie ponad 60 m od budynku, kabel poprowadzony jest w ziemi. W rozdzielnicy mam po kolei od WLZ: rozłącznik izolacyjny, ogranicznik przepięć T1 iskiernikowy, podział PEN, i dalej podział na poszczególne obwody. Czy powinienem zastosować na wejściu od PV ogranicznik przepięć?
Odpowiedzi (11)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
- Ostatnia wizyta:
- W serwisie od:
- 2 pytań
- 4 odpowiedzi
- 100% pozytywnych ocen od użytkowników
@Domsat: Co z Ciebie taki frustrat? IQ rzeczywiście nie za wysokie.
-
- Ostatnia wizyta:
- W serwisie od:
- 33 pytań
- 2150 odpowiedzi
- 98.1% pozytywnych ocen od użytkowników
@jozef.zamek: powiedziałbym na takim poziomie nogi od taboretu ;)
-
- Ostatnia wizyta:
- W serwisie od:
- 19 pytań
- 301 odpowiedzi
- 19.1% pozytywnych ocen od użytkowników
@jozef.zamek:Frustrat ? a kto to taki, bo nie za bardzo rozumiem. IQ mam jakie mam i już nic na to nie poradzę, ale jednak samodzielnie potrafię rozwiązać swój problem poprzez Internet.
-
- Ostatnia wizyta:
- W serwisie od:
- 19 pytań
- 301 odpowiedzi
- 19.1% pozytywnych ocen od użytkowników
@artel electric :taboret to ma jednak 4 solidne nogi i nie jest to kołek potrafiący w wielu tematach jedynie wzywać "......pomożesz !"
-
- Ostatnia wizyta:
- W serwisie od:
- 33 pytań
- 2150 odpowiedzi
- 98.1% pozytywnych ocen od użytkowników
@Domsat: ano właśnie ma cztery nogi z czego jedna ma IQ na poziomie 80, przelicz sobie proszę sam
-
- Ostatnia wizyta:
- W serwisie od:
- 19 pytań
- 301 odpowiedzi
- 19.1% pozytywnych ocen od użytkowników
@artel electric: 4 x 80 = 320 tj poza skalą !!! Super !!!
-
- Ostatnia wizyta:
- W serwisie od:
- 33 pytań
- 2150 odpowiedzi
- 98.1% pozytywnych ocen od użytkowników
@Domsat: dla Ciebie Kolego na pewno :)))))
i daj już sobie spokój, raport czytamy.... jeśli umiesz ze zrozumieniem...
-
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 205 pytań
- 2357 odpowiedzi
- 98.9% pozytywnych ocen od użytkowników
Należy podłączyć zgodnie z projektem wykonanym przez projektanta posiadającego odpowiednią wiedzę i uprawnienia. Wiem, nie takiej odpowiedzi się Pan spodziewał, ale tylko ta zapewnia Panu bezpieczeństwo związane z wypłatą przez ubezpieczyciela odszkodowania w przypadku wystąpienia jakiejś szkody.
Analizując opisaną przez Pana sytuację ma Pan klasycznie dwa źródła zasilania:
- sieć od "energetyki"
- instalacja PV
W takim wypadku patrząc od strony licznika "energetyki" instalację PV sugeruję wpiąć zaraz za ogranicznikiem przepięć jeszcze przed wyłącznikami różnicowoprądowymi i nadprądowymi zapewniającymi ochronę obwodom odbiorczym.
Odnośnie stosowania ograniczników przepięć (skrót SPD) na wejściu do PV. To zależy czy i co chce Pan chronić? Jeśli zależy Panu na ochronie falownika PV to SPD powinno być zainstalowane blisko falownika zarówno po stronie AC jak i DC (dobór i montaż SPD z uwzględnieniem koordynacji energetycznej), a jeśli zależy Panu również na ochronie paneli PV to w zależności od długości przewodów pomiędzy poszczególnymi panelami i falownikiem może zaistnieć również konieczność stosowania SPD przy samych panelach. Dodatkowo należy przestrzegać zasad związanych z montażem paneli a dokładnie z prowadzeniem przewodów DC tak, aby nie powstawały pętle indukcyjne, ale to temat na inny wpis. Temat który Pan tu poruszył jest szerzej opisywany w poniższych artykułach:
-
- Ostatnia wizyta:
- W serwisie od:
- 2 pytań
- 4 odpowiedzi
- 100% pozytywnych ocen od użytkowników
@Piotr Bibik: Dziękuję za odpowiedź! Instalacja PV jest zabezpieczona zarówno od strony DC jak i AC. Cały "komplet" stoi na gruncie i jest 60 m od domu. Zależy mi na ochronie instalacji wewnątrz budynku. Czytałem, że wszystkie przewody "wchodzące" z zewnątrz do budynku powinny być zabezpieczone ogranicznikami przepięć. Czy i w tym przypadku należy zastosować ogranicznik tak jak jest to w przypadku WLZ - rozłącznik i ogranicznik?

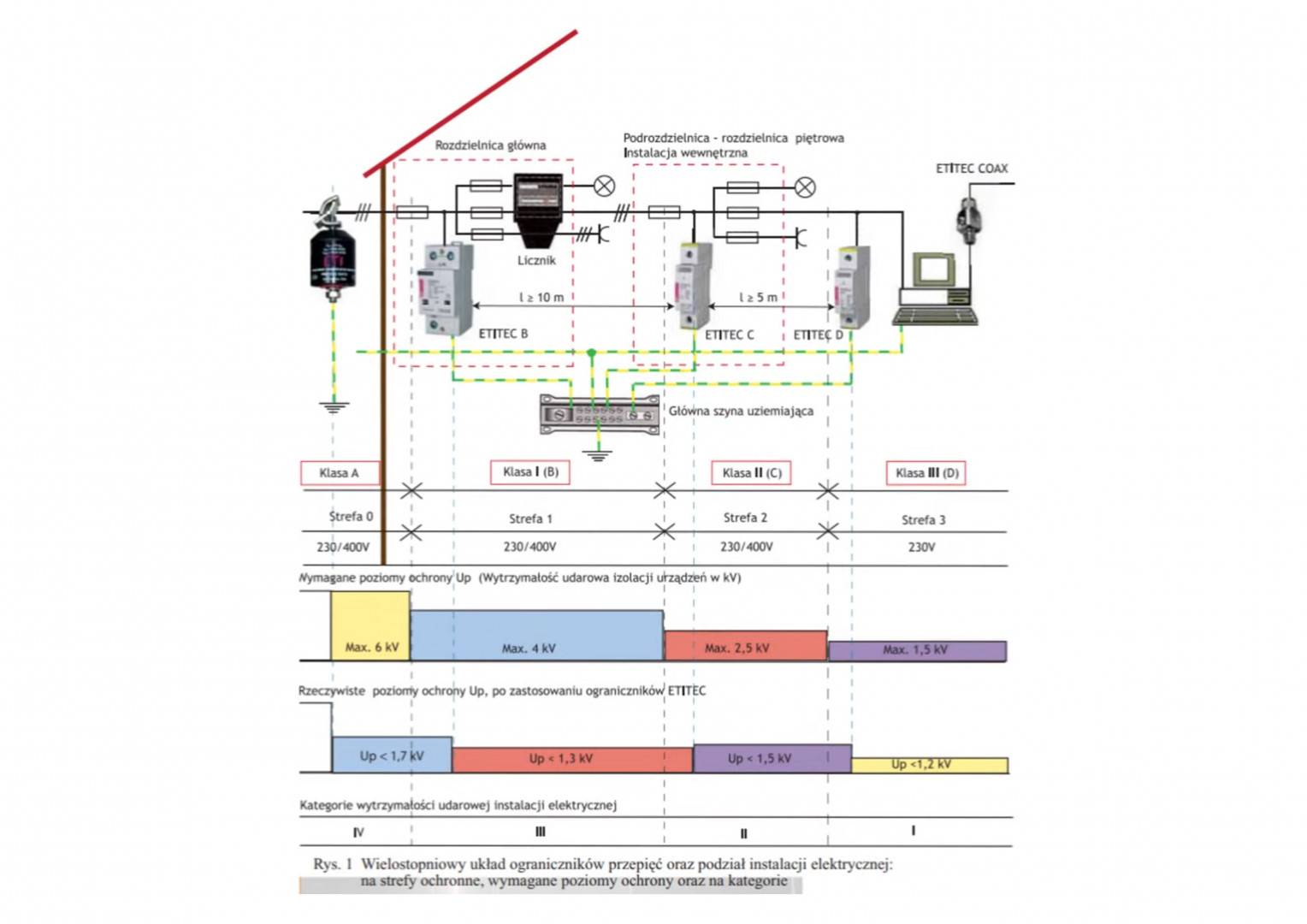

Poza tym chciałem zapytać, czy jeżeli planuję w rozdzielnicy głównej, w piwnicy zastosować ogranicznik typu T1 iskiernikowy, to czy w rozdzielnicach piętrowych (parter, I piętro, poddasze) mogę zastosować ograniczniki typu T2 warystorowe, jeżeli odległość jest mniejsza niż 10 m? Wszędzie piszą, że powyżej 10 m trzeba zastosować T2 w kolejnej rozdzielnicy, ale czy to oznacza, że w przypadku mniejszej odległości nie trzeba ale można czy nie wolno?
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 205 pytań
- 2357 odpowiedzi
- 98.9% pozytywnych ocen od użytkowników
@jozef.zamek: proszę pamiętać, że w dyskusjach wypowiadamy się w kwestii pewnych zagadnień, ale w zakresie wiedzy jaką o danej instalacji mamy (często jest to niepełna wiedza). Aby rzetelnie doradzić należałoby przeprowadzić wizję lokalną lub mieć dokładny projekt całej instalacji.
Typy ograniczników przepięć dobiera się na podstawie zagrożeń jakie mogą dostać się do instalacji. Aby to zrobić, należy przeanalizować trasę ułożenia kabla lub przewodu i uwzględnić co znajduje się na jego obu końcach. Mówiąc o analizie trasy ułożenia mam na myśli sprawdzenie czy w jakimś miejscu nie ma zbyt małych odstępów separacyjnych np. od elementów które mogą być pod potencjałem "pioruna". Jeśli TAK, to przepięcie spowodowane udarem piorunowym powinno na swojej drodze najpierw trafić na ogranicznik przepięć Typ 1. Jeśli udar piorunowy trafi na Typ 2 to najczęściej taki ogranicznik przepięć nie jest w stanie skutecznie odprowadzić takiego przepięcia do systemu uziemienia, ulega uszkodzeniu a instalacja pozostaje bez ochrony.Odnośnie odległości pomiędzy ogranicznikami trochę więcej napisałem w odpowiedzi w poniższym wątku: https://laczynasnapiecie.pl/pytanie/ogranicznik-przepiec-4#answer-37496
