Podłączenie płyty indukcyjnej

Witam,

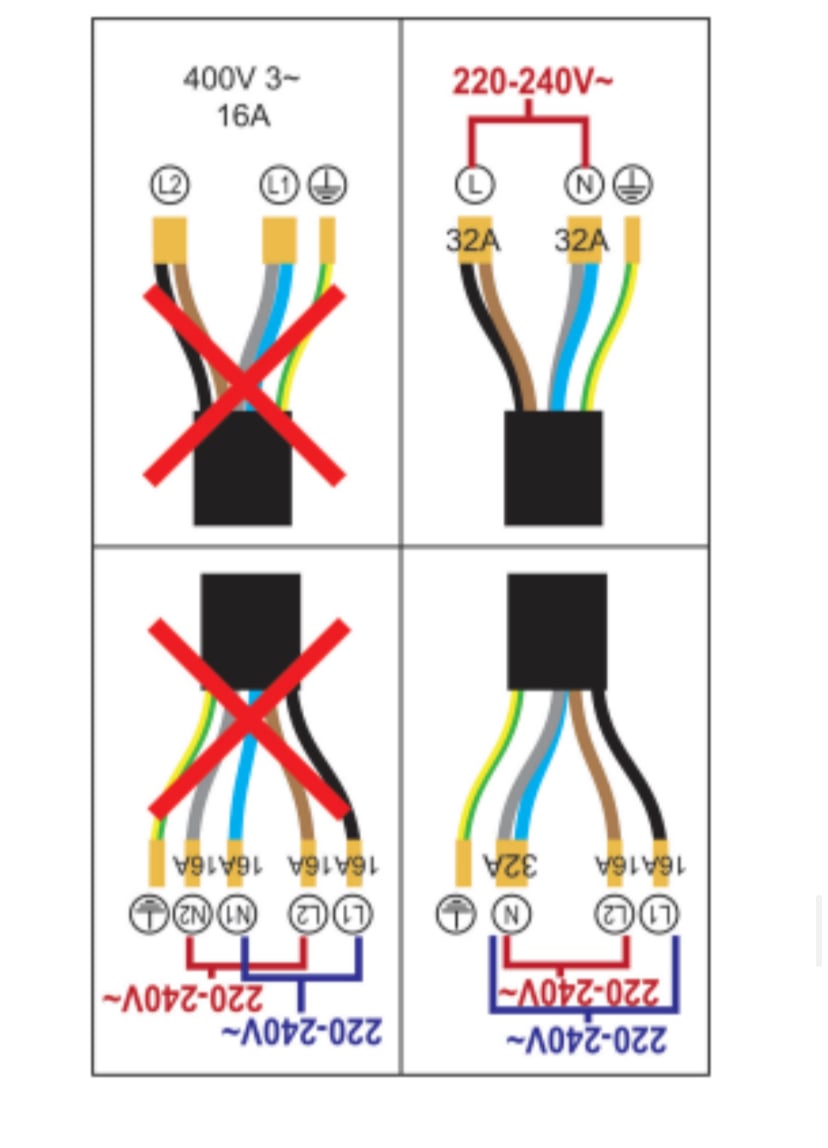

Muszę zmienić płytę indukcyjna. Dotychczasowa podłączona była na tzw. „siłę”,czyli prosto wszystkie kolory połączone wg schematu, a w rozdzielni bezpiecznik 16A trójfazowy. Płyta która mnie zainteresowała ma moc niemal identyczna jak moja obecna, ale podłączenie niby ma 220-240 V, wiec ściągnąłem sobie instrukcje i schemat który tam jest zalaczam do postu. Jak niby to ma być podłączone? Już sam zgłupiałem…

Rozumiem producent zaleca użycie bezpiecznika 32A jeżeli dwa przewodu fazowe (czarny&brazowy) podłączymy razem, ale co do masy tez mam dać bezpiecznik? Jak niby? Od „szyny masy” do nowego automatu 32A puścić przewód? Czy ktoś może mi napisać co powinienem zrobić?


Dziekuje za pomoc :)

Odpowiedzi (16)


    • Ostatnia wizyta:
    • W serwisie od:
    • 43 pytań
    • 848 odpowiedzi
    • 99.8% pozytywnych ocen od użytkowników

    Polecam przeczytać może to rozwieje twoje wątpliwości: Płyty indukcyjne – co należy wiedzieć przed zakupem?


    • Ostatnia wizyta:
    • W serwisie od:
    • 24 pytań
    • 419 odpowiedzi
    • 99.8% pozytywnych ocen od użytkowników

    @Altsin1 Dzień dobry,

    na stronie którą podlinkowałeś  jest instrukcja montażu tego modeli płyty indukcyjnej.

    Są dwie opcje zasilania:

    1. Jednofazowe(prawy górny róg obrazka), zabezpieczenie 32A - sugeruję wyłącznik nadprądowy HN-B32/1 lub ewentualnie HN-B32/1N. Nie ma potrzeby zabezpieczać toru N, ale zrobienie tego nie będzie błędem.
    2. Dwufazowe (prawy dolny róg obrazka), zabezpieczenie 16A (sugeruję wyłącznik nadprądowy HN-B16/2 lub ewentualnie HN-B16/3 - trzeci tor nieobciążony).

    UWAGA1: Instrukcja przewiduje przy prądzie roboczym 32A przekrój 1,5mm2. Jest to w moje ocenie błąd, tutaj zgadzam się z @artel electric iż nawet 2,5mm2 to za mało - sugeruję 6mm2. 2,5mm2 by wystarczyło przy podłączeniu 2-fazowym (16A), ale na pewno nie 1,5mm2.

    UWAGA2: Podłączenie nie wykonane przez elektryka z kwalifikacjami powoduje utratę gwarancji. Mówi o tym też owa instrukcja.

    UWAGA3: Proszę też czasem nie wpaść na pomysł łączenia dwóch przewodów roboczych pod jeden zacisk/tuleję - dojdzie do zwarcia. Niestety obrazek z instrukcji to sugeruje, ale proszę tak nie robić.

    Uwaga 4: Jak mądrze wspomniał @artel electric (wyszła laurka, wybacz!), instrukcja zakłada układ sieci TN-C-S - a u Ciebie niekoniecznie takowy być musi.


    • Ostatnia wizyta:
    • W serwisie od:
    • 30 pytań
    • 1754 odpowiedzi
    • 98.6% pozytywnych ocen od użytkowników

    Jak dla mnie to oba sposoby podłączenia miałyby jakiś sens lecz NIE STOSUJĄC zabezpieczenia na torze "N". Nie wiemy do końca jakim układem sieci dysponujesz, ani jak wygląda instalacja ułożona do urządzenia, aczkolwiek instrukcja podłączenia zakłada TN-S, więc przy tym mamy dobrowolność w rozłączaniu przewodu neutralnego pod warunkiem poprawnie wykonanej instalacji !!!, jeżeli ma to miejsce to wykonaj połączenie zgodnie z instrukcją pomijając jak wspomniałem zabezpieczenie N.

    Należy również zwrócić uwagę na zastosowany przekrój przewodu do mocy płyty (chyba 7,2 kW), producent wyliczył wartość zabezpieczeń na dosłownie granicy obciążalności maksymalnej urządzenia, powiedzmy już w ekstremalnych warunkach użytkowania.

    Przy decyzji o wykorzystaniu schematu górnego ja osobiście poważnie zastanowiłbym się nad zastosowaniem 6mm². Może nie do końca wyczerpałem temat, ale jak już wspomniałem brakuje wiedzy na kilka istotnych szczegółów, próbowałem odnaleźć jakiś schemat połączeń wewnętrznych płyty, ale bez sukcesu niestety.

    EDIT

    Instrukcja zawiera jeszcze zapis jak zaznaczony na grafice....


    • Ostatnia wizyta:
    • W serwisie od:
    • 4 pytań
    • 291 odpowiedzi
    • 100% pozytywnych ocen od użytkowników

    Wygląda to dziwnie, ale nie widzę sensu w zabezpieczaniu przewodu neutralnego. Może chodzi o to jaki potencjalnie prąd może płynąć tym przewodem aby dobrać odpowiedni przekrój.

  • Tomasz Brzostowski Ekspert ds. fotowoltaiki

    • Ostatnia wizyta:
    • W serwisie od:
    • 25 pytań
    • 991 odpowiedzi
    • 98.4% pozytywnych ocen od użytkowników

    Podaj model płyty, którą kupiłeś, ewentualnie link do tej konkretnej.


      • Ostatnia wizyta:
      • W serwisie od:
      • 2 pytań
      • 6 odpowiedzi
      • Brak ocen
      • Tomasz Brzostowski Ekspert ds. fotowoltaiki

        • Ostatnia wizyta:
        • W serwisie od:
        • 25 pytań
        • 991 odpowiedzi
        • 98.4% pozytywnych ocen od użytkowników

        Odpowiedź oznaczona przez autora jako pomocna

        @Altsin1: Mając zabezpieczenie 3P 16A płytę należy podłączyć według schematu: Producent nie sugeruje stosowania zabezpieczenia przewodu neutralnego, podaje jednie maksymalne prądy dla poszczególnych żył.


        • Ostatnia wizyta:
        • W serwisie od:
        • 2 pytań
        • 6 odpowiedzi
        • Brak ocen

        @Tomasz Brzostowski:

        Przepraszam, ale wciąż nie rozumiem co autor schematu miał na myśli. Wydawało mi się, ze muszę wymontować swoje stare zabezpieczenie 3p 16A i dla czarnego/brązowego zamontować 2p 16a (czy pojedyncze 16). Ale co z tym niebieskim i szarym? W rozdzielnicy maja być połączone na jednym 32A i co do masy? do fazy (to chyba dziwne)?? Niestety potrzebuje tłumaczenia jak chłop krowie na granicy…


        • Ostatnia wizyta:
        • W serwisie od:
        • 30 pytań
        • 1754 odpowiedzi
        • 98.6% pozytywnych ocen od użytkowników

        PROSZĘ NIE CZYTAĆ WERSJI SPRZED EDYCJI (pomyliłem się)

        @Altsin1: Jak wspomniał @Tomasz Brzostowski najprawdopodobniej producent wskazał wartości prądów na poszczególnych torach. Proponuję podłączyć wg wersji "dolnej": czarny i brązowy z zabezpieczenia na zaciski płyty, trzeci tor pozostaje wolny; szary odpinasz z e-sa i mostkując z niebieskim zapinasz do zacisku N ( łącząc je również w rozdzielnicy) Na zasilaniu e-sa również mostek

        Oczywiście zakładamy, że w rozdzielni wszystko jest ok, a przewód zasilający kuchenkę to min. 5x2,5 zwracam uwagę na konieczność zastosowania RCD

        W załączeniu schemacik.

        Prościej już nie potrafię ;)

        @Tomasz Brzostowski sorki, że wlazłem z buciorami, ale może Kolega @Altsin1 chciałby jakiś ciepły obiad pochłonąć :)


        • Ostatnia wizyta:
        • W serwisie od:
        • 2 pytań
        • 6 odpowiedzi
        • Brak ocen

        @artel electric:



        Dziekuje za pomoc 😀🤘

      • Tomasz Brzostowski Ekspert ds. fotowoltaiki

        • Ostatnia wizyta:
        • W serwisie od:
        • 25 pytań
        • 991 odpowiedzi
        • 98.4% pozytywnych ocen od użytkowników

        @Altsin1: Po pierwsze na schemacie podłączenia nie ma żadnych zabezpieczeń, a wartości prądu obrazują tylko rozkład obciążeń na poszczególnych żyłach.

        Po drugie żadnego zabezpieczenia nie musisz wymieniać, a jedynie odpowiednio podłączyć przewód zasilający płytę, @artel electric pokazał jak (dziękuję).

        Po trzecie (powinno być "po pierwsze) podłączenie płyty powinien wykonać wykwalifikowany elektryk, tym bardziej że jak widzisz nie dla każdego podłączenie jest proste i oczywiste, a nawet najmniejszy z pozoru błąd może doprowadzić do tragedii.


    • Ostatnia wizyta:
    • W serwisie od:
    • 5 pytań
    • 382 odpowiedzi
    • 95.7% pozytywnych ocen od użytkowników

    Patrząc na rysunek w prawym dolnym rogu to faktycznie wygląda to jakby należało podłączyć bezpiecznik od strony fazy i neutralnego. Chociaż dla mnie takie podłączenie jest pozbawione sensu.


      • Ostatnia wizyta:
      • W serwisie od:
      • 2 pytań
      • 6 odpowiedzi
      • Brak ocen

      @Maras324: No właśnie mam takie same spostrzeżenia dlatego tutaj napisałem.

      • Tomasz Brzostowski Ekspert ds. fotowoltaiki

        • Ostatnia wizyta:
        • W serwisie od:
        • 25 pytań
        • 991 odpowiedzi
        • 98.4% pozytywnych ocen od użytkowników

        @Altsin1 , @Maras324 dlaczego uporczywie twierdzicie że schemat podłączenia sugeruje zastosowanie zabezpieczenia na przewodzie neutralnym?

        Na schemacie nie widzę jakiegokolwiek zabezpieczenia. Wartości prądu mają na celu tylko i wyłącznie zobrazowanie rozkładu obciążeń na poszczególnych żyłach, przy zasilaniu 1-fazowym i 2-fazowym.


        • Ostatnia wizyta:
        • W serwisie od:
        • 30 pytań
        • 1754 odpowiedzi
        • 98.6% pozytywnych ocen od użytkowników

        i tu zapraszam do akademii @WAGO gdzie jest świetny przykład rozpływów prądów. Linkować nie będę, bo jeśli ktoś nie chce to i wołem się nie zapędzi ;)
