jakie zabezpieczenie do przenośnej stacji ładowania auta

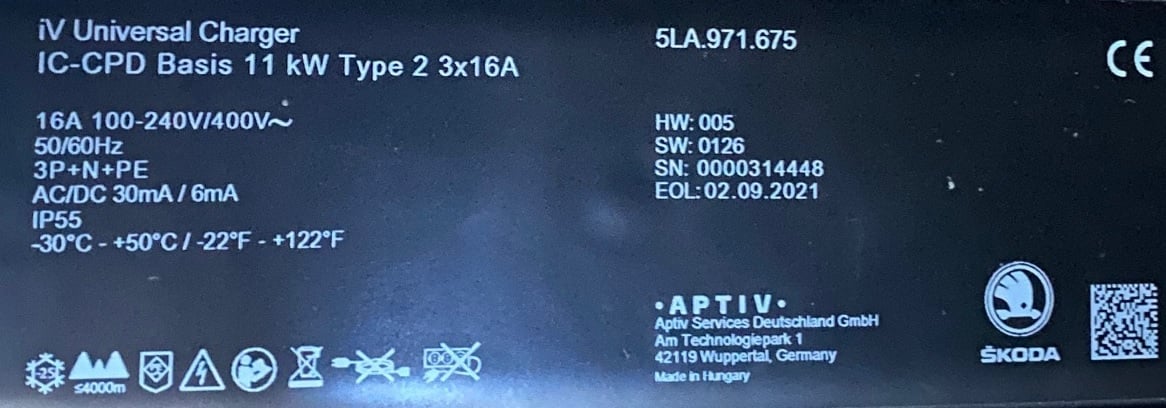

Czy powinienem taką ładowarkę podłączać przez wyłącznik różnicowoprądowy? Czy wystarczy mi nadprądowe C25. Doczytałem że urządzenie posiada wewnętrzne zabezpieczenie różnicowo-prądowe AC/DC 30mA /6mA. Aktualnie mam zainstalowaną różnicówkę 25A 30ma typ A z nadprądowym C25A i "zwala" różnicówkę. do tej linii są wpięte inne urządzenia. Zastanawia mnie czy może różnicówka jest już nasycona jakimś prądem i podłączenie ładowarki powoduje całkowite nasycenie i wyłączenie różnicówki. Czy ktoś z was przygotowywał już instalację pod stację ładowania czy też gniazda ładowania samochodów? jak powinno wyglądać takie zabezpieczenie ?

Odpowiedzi (9)


    • Ostatnia wizyta:
    • W serwisie od:
    • 74 pytań
    • 2112 odpowiedzi
    • 88.7% pozytywnych ocen od użytkowników

    Nadmiarówka sama bez różnicówki jest OK. Tylko czy własnie jak pisali samo zasilanie do niej jest tylko dla niej czy jeszcze "czasem" do czegoś innego przy okazji ?


      • Ostatnia wizyta:
      • W serwisie od:
      • 9 pytań
      • 156 odpowiedzi
      • 93.1% pozytywnych ocen od użytkowników

      @ajotnet: z tego co wiem ma być tylko ładowarka podłączana. Ale kto mi da gwarancję że pod taką mufę kiedyś ktoś nie podepnie czegoś innego 🤔 i jest dysonans bo samo gniazdo powinno być zabezpieczone przed upływem prądu jeśli jest możliwość podłączenia czegoś innego bo mamy standardowe wejście na mufe 16A, a z ładowarką spełnia tę funkcję przeciwporażeniową.

      A co z uniwersalnością? hipotetycznie jedziemy do znajomego ma gniazdo 16A podłączamy się a tu psikus różnicówka w dół i koniec wycieczki bo nie mamy jak się naładować. Chyba że ja mam jakiś dziwny przypadek do rozwiązania :)

      Ciekawe jak się zachowują inne ładowarki przenośne.

  • Łukasz Barton Ekspert Elektryk

    • Ostatnia wizyta:
    • W serwisie od:
    • 1 pytań
    • 60 odpowiedzi
    • 100% pozytywnych ocen od użytkowników

    Ładowarka ma już zabezpieczenie różnicowoprądowe, dodatkowo odporne na składową stałą prądu różnicowego (taki prąd może pojawić się podczas normalnej pracy ładowarki).

    Połączenie szeregowo z istniejącą różnicówką typ A z dużym prawdopodobieństwem będzie ją wyzwalało (standardowe różnicówki typu A czy AC działają nieprawidłowo gdy pojawia się przepływ prądu stałego).


      • Ostatnia wizyta:
      • W serwisie od:
      • 9 pytań
      • 156 odpowiedzi
      • 93.1% pozytywnych ocen od użytkowników

      @Łukasz Barton: Ciekawe jakie prawdopodobieństwo wyzwolenia różnicówki typu B by było 🤔 to już taka hipotetyczna zagadka. Bo teoretycznie jeśli mamy mufę na ścianie do przenośnej ładowarki to nie znaczy że ktoś przypadkiem bądź specjalnie się nie podłączy z jakimś innym urządzeniem. Więc ja bym się skłaniał jednak do "dobezpieczenia" mufy do takich sytuacji.

      Bo gdy mamy na stałe zamontowaną ładowarkę to możemy nie dokładać różnicówki.

      Co sądzicie?


      • Ostatnia wizyta:
      • W serwisie od:
      • 30 pytań
      • 1858 odpowiedzi
      • 98.7% pozytywnych ocen od użytkowników

      @Adus: Nie do końca chyba zrozumiałem Twoją ostatnią wypowiedź, ale jeśli jednak dobrze to skłaniał bym się raczej na drobną modyfikację instalacji zamiast instalować RCD typu B. Ale kto bogatemu zabroni :)

    • Łukasz Barton Ekspert Elektryk

      • Ostatnia wizyta:
      • W serwisie od:
      • 1 pytań
      • 60 odpowiedzi
      • 100% pozytywnych ocen od użytkowników

      @Adus: ciężko mi powiedzieć jak zachowa się różnicówka typu B w połączeniu z zainstalowaną w ładowarce. Dotychczas nie spotkałem się z opracowaniem, które opisywałoby taką sytuację. I raczej ze względu na jej koszt nikt nie będzie skłonny eksperymentować ;)

      Natomiast zawsze w połączeniu szeregowym różnicówek, nadrzędna musi być dodatkowo selektywna.

      A z ciekawości: czy w dostarczonej z ładowarką instrukcji znalazłeś info dotyczące podłączenia / zabezpieczenia?


      • Ostatnia wizyta:
      • W serwisie od:
      • 9 pytań
      • 156 odpowiedzi
      • 93.1% pozytywnych ocen od użytkowników

      @Łukasz Barton: ma tylko informację że należy ją podpiąć do mufy 16 A, bo w takim standardzie zrobiona wtyczka 🤣 chyba nie chcą brać odpowiedzialności właśnie za problemy w instalacji. Oni mają zabezpieczenia wewnątrz swojej ładowarki, "a jak ją podłączysz to już twoja sprawa " 🤣 ale już w instrukcji od ładowarki naściennej dołączyli informację :

       ⯈minimalny bezpiecznik różnicowoprądowy (RCD) typu A (30 mA AC)

      ⯈ wyłącznik instalacyjny 32 A (1-fazowy) lub 16 A (3-fazowy)

      Ciekawie jak naprawdę będzie się rozwijać elektromobilność w Polsce


    • Ostatnia wizyta:
    • W serwisie od:
    • 30 pytań
    • 1858 odpowiedzi
    • 98.7% pozytywnych ocen od użytkowników

    Odpowiedź oznaczona przez autora jako pomocna

    Typowa stacja czy wallbox ma już wbudowane zabezpieczenie różnicowe o odpowiednich do urządzenia parametrach. W Twoim zakresie należy dobranie zabezpieczenia nadprądowego i przekroju przewodu zasilającego i cała filozofia.


      • Ostatnia wizyta:
      • W serwisie od:
      • 9 pytań
      • 156 odpowiedzi
      • 93.1% pozytywnych ocen od użytkowników

      @artel electric: no i super bo rozkminiałem to:) Nie miałem do czynienia z tego typem urządzeniami i brakowało mi informacji.

      Dzieki wielkie
