Jaki wyłącznik różnicowoprądowy zastosować?

Czy i gdzie stosujecie wyłącznik różnicowoprądowy typ B 30mA?

Postanowiłem zadać to pytanie ponieważ zadaniem wyłącznika różnicowoprądowego jest ochrona zdrowia i życia przed skutkami porażenia prądem elektrycznym.

Nowoczesna technologia coraz śmielej gości w naszych domach a w raz nią w domach i mieszkaniach pojawiają się zagrożenia które do niedawna "zarezerwowane" były dla instalacji przemysłowych. Mam na myśli przemienniki częstotliwości zwane potocznie falownikami a które są powszechnie stosowane do sterowania pracą silników jedno fazowych klatkowych nagminnie używanych w pralkach, suszarkach, klimatyzatorach, lub w płytach indukcyjnych, fotowoltaice gdzie odpowiadają za zmianę częstotliwości.

Nie możemy zapominać o ładowarkach samochodów elektrycznych lub hybrydowych bo pamiętajmy, że nie każda ładowarka ma fabrycznie wbudowane zabezpieczenie (w dokumentacji szukamy informacji o wbudowany w ładowarkę moduł RCMU jest to moduł monitorujący wartość upływu/prądu różnicowego).


Przy okazji co sądzicie o wyłącznikach typu F lub G/B lub G/B+ lub S/B lub S/B+

Poniżej link do przykładowych produktów - łatwiej będzie rozmawiać.

https://www.tim.pl/wyszukiwanie/wyniki/?category=ALL&dir=desc&limit=24&order=p3m&p=1



P.S.
Na rynku spotkać można wyłączniki typu B w cenach podejrzanie niskich w stosunku do produktów markowych i jakie jest Wasze zdanie, czy płacimy za "logo" czy cos jest w konstrukcji danego zabezpieczenia? Zapraszam wszystkich do dyskusji, liczę na wypowiedź: @boss @Łukasz Barton @Tomasz Brzostowski @Krzysztof Stelęgowski @artel electric ​​​​​​​@Gwozdziu944 ​​​​​​​@ajotnet

Odpowiedzi (12)

  • Łukasz Barton Ekspert Elektryk

    • Ostatnia wizyta:
    • W serwisie od:
    • 1 pytań
    • 59 odpowiedzi
    • 100% pozytywnych ocen od użytkowników

    Odpowiedź oznaczona przez autora jako pomocna

    Zagadnienie stosowania różnicówek typ F oraz typ B/B+ reguluje niemiecka norma DIN VDE 0100-530. Są w niej przedstawione typu układów zasilania zabezpieczanych urządzeń i dedykowane do nich rodzaje wyzwalaczy różnicowoprądowych. Niestety nikt nie przykłada uwagi do tego, przeważnie zakłada się, że jeśli różnicówka nie wyrzuca niepotrzebnie tzn. że działa dobrze - co nie jest prawdą, może nie zapewniać wymaganego poziomu ochrony w momencie popłynięcia prądu różnicowego.

    W skrócie:

    Typ F - do stosowania z urządzeniami, które w układzie zasilania posiadają 1-fazowe przemienniki częstotliwości. Dawniej Typ F nazywano Typ U (dalej niektórzy producenci posługują się tym oznaczeniem)

    Typ B/B+ - do stosowania z urządzeniami wyposażonymi w przemienniki 3-fazowe oraz układ ładowania kondensatorów

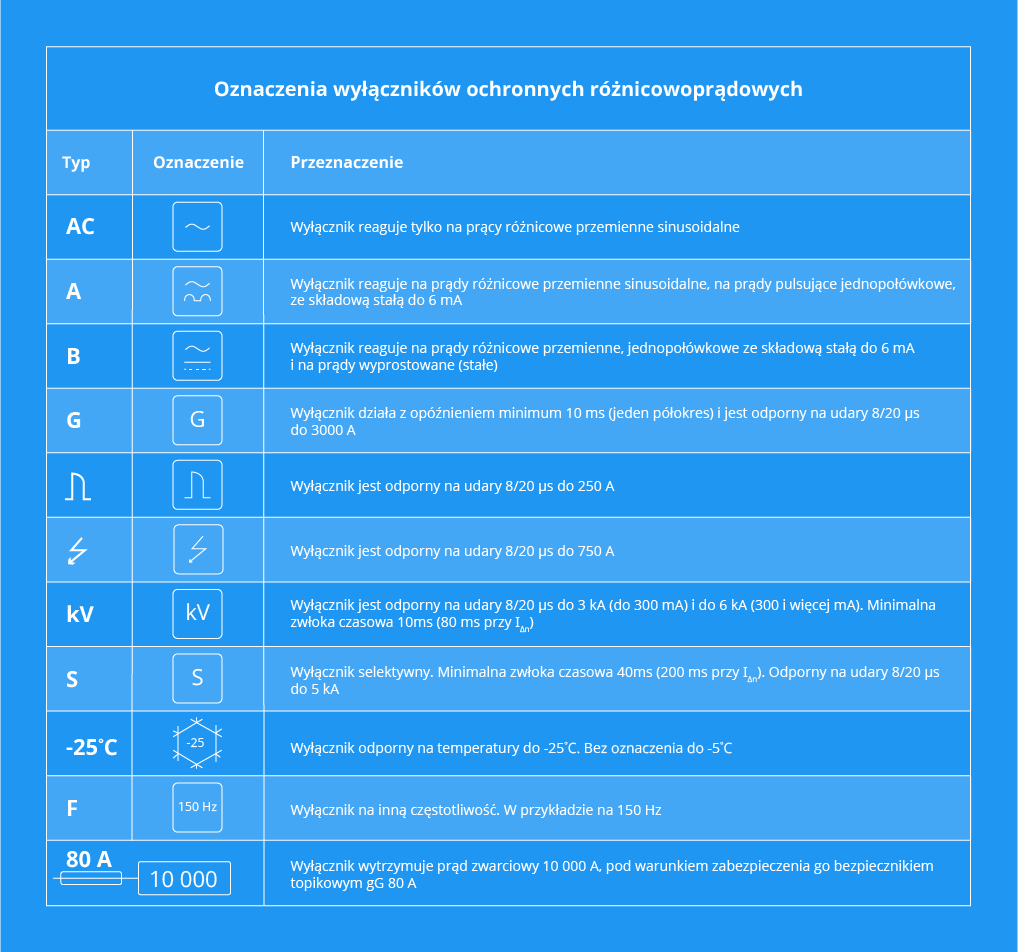

    Oznaczenia: G/B lub G/B+ lub S/B lub S/B+ to nic innego jak:

    G (w Siemensie oznaczone jako "K") - wykonanie krótkozwłoczne (wyłączniki z wyzwalaczem typu F oraz B standardowo są krótkozwłoczne, czyli odporne na falę / przepięcie o kształcie 8/20us na poziomie 3kA)

    S - wykonanie selektywne (dodatkowa zwłoka czasowa, odporność na falę / przepięcie o kształcie 8/20us na poziomie 5kA)

    B+ typ wyzwalacza różnicowoprądowego dedykowanego do ochrony przecipożarowej wg niemieckiej normy DIN VDE 0664-400 (norma ta definiuje górną granicę prądu różnicowego / zadziałania wyzwalacza typu B+ jako 420mA przy częstotliwości do 20kHz)

  • Sławomir Lesiak Ekspert Elektronik - telekomunikacja

    • Ostatnia wizyta:
    • W serwisie od:
    • 45 pytań
    • 995 odpowiedzi
    • 98.9% pozytywnych ocen od użytkowników

    Po długich dyskusjach z @Piotr Bibik na temat, który jest mi ostatnio bliski, czyli zabezpieczenia i wykonanie przyłącza do wollboxa wiem że powinienem zastosować właśnie zabezpieczenie różnicowoprądowe typu B. Nonszalancja dilerów samochodowych sprzedających samochody elektryczne z ładowarkami pod tym względem jest niesamowita. Nikt nie potrafił mi dać odpowiedzi jak jest zabezpieczona taka ładowarka którą sprzedają albo jakie są stawiane warunki dla przyłącza oprócz podania napięcia i max wartości prądu. Nic o zabezpieczeniu. A w instrukcjach montażu ładowarek wszystko ogólnikowo.

    Jest dla mnie oczywistym że wszędzie tam gdzie występują inwertery powinno się zabezpieczać taki sprzęt różnicówką typu B. Jeżeli mam nowoczesną pralkę, płytę grzejną, zmywarkę, ładowarkę samochodową....powinno się mieć na obwodzie z różnicówką typu B.


    • Ostatnia wizyta:
    • W serwisie od:
    • 0 pytań
    • 117 odpowiedzi
    • 96.2% pozytywnych ocen od użytkowników

    Nie widzę aktywności stosownych izb gospodarczych które podejmują próby losowe badania rzeczywistych parametrów wyrobów elektro np róznicówek występujących na rynku i weryfikowania Deklaracji Zgodności które wystawia sam producent


    • Ostatnia wizyta:
    • W serwisie od:
    • 0 pytań
    • 117 odpowiedzi
    • 96.2% pozytywnych ocen od użytkowników

    Wiele wątktów natomiast jeden podstawowy BEZPIECZEŃSTWO?

    czy mozna kupować klocki hamulcowe drewniane?

    porównałbym P300  które odpowiada za bezpieczeństo do hamulców które odpowiadają za bezpieczeństwo.
