Witam, chciałem zapytać jaki jest prawidłowy moment dokręcenia przewodów do listwy zaciskowej jak w linku:

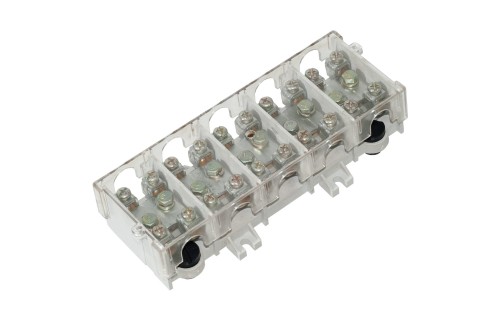

Listwa zaciskowa LG 5x25/16 termoplastyczna z osłoną TH35 E.4029
Niestety w żadnych dokumentach producenta nie znalazłem tej informacji.
Odpowiedzi (10)
-
-
Dzięki, te mniejsze to są chyba M4. Ja znalazłem jeszcze inną tabelę która trochę się różni. Trzeba znać klasę śruby, rodzaj gwintu, współczynnik tarcia - najlepiej to dać do ekspertyzy w laboratorium albo dokręcać na wyczucie :(
Producent nie odpowiedział.
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 212 pytań
- 2414 odpowiedzi
- 98.9% pozytywnych ocen od użytkowników
@Ewald: lub wymienić na listwy producenta, który podaje takie dane. Osobiście jeśli tylko mogę stosuję złącza sprężynowe, które zapewniają mi wygodę i zdejmują z głowy obowiązek okresowego sprawdzania momentu dokręcenia.
Zobacz więcej@Ewald: lub wymienić na listwy producenta, który podaje takie dane. Osobiście jeśli tylko mogę stosuję złącza sprężynowe, które zapewniają mi wygodę i zdejmują z głowy obowiązek okresowego sprawdzania momentu dokręcenia.

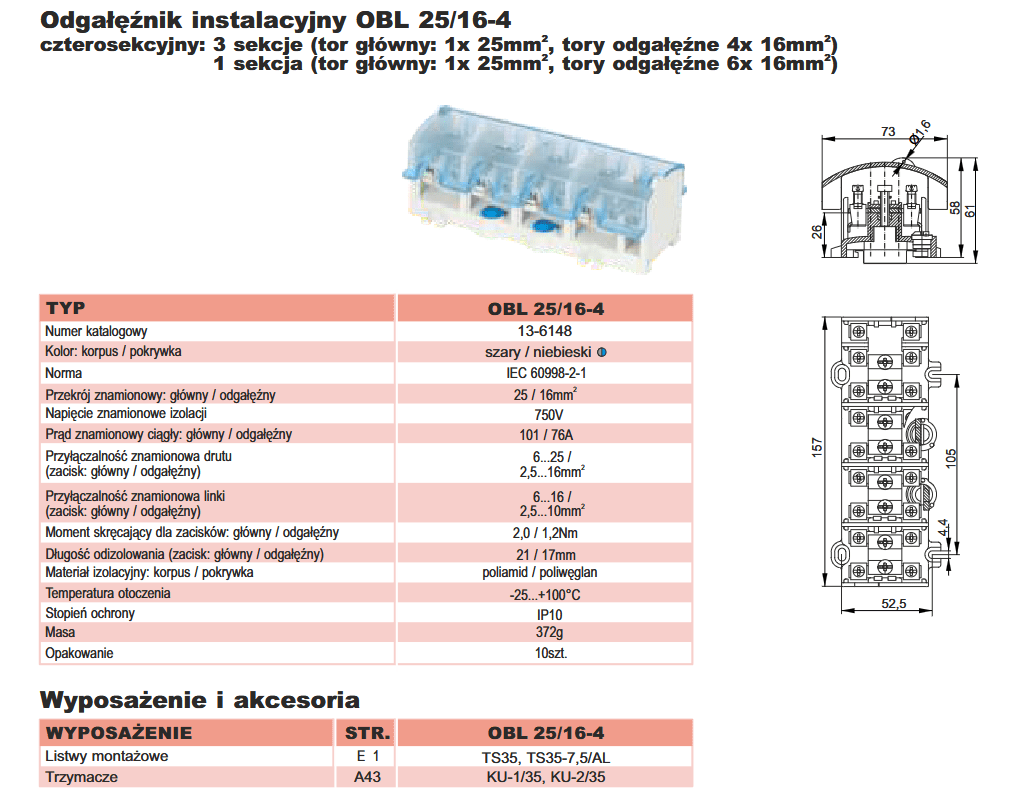

Właśnie sprawdziłem. Pokój w swoich OBL podaje momenty z jakimi należy dokręcać połączenia śrubowe
https://www.tim.pl/wyszukiwanie/wyniki/?q=pok%C3%B3j+obl&p=1
-
@Piotr Bibik: O, dzięki - widzę ze podane momenty zgadzają się z Twoja tabelka. Tez lubie zlaczki sprezynowe chociaz do grubego drutu wydaja mi sie troche za delikatne zeby utrzymac naprezenia. Nie widzialem tez zeby do wiekszych przekrojow byl gotowy blok tylko trzeba samemu kompletowac i mostkować.
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 212 pytań
- 2414 odpowiedzi
- 98.9% pozytywnych ocen od użytkowników
@Ewald: tu możemy poradzić się ekspertów. @WAGO @Phoenix Contact czy coś w sprawie sprężynowych bloków rozdzielczych dla przekrojów od 10 mm2 w górę polecicie?
-
- Ostatnia wizyta:
- W serwisie od:
- 38 pytań
- 2400 odpowiedzi
- 97.9% pozytywnych ocen od użytkowników
@Piotr Bibik: Niestety wybór bloków sprężynowych jest na razie mocno ograniczony, @Ewald nie określiłeś dokładnie o jakie przekroje konkretnie chodzi i w jakiej ilości odbiory, nawiązując do wspomnianych producentów można zaproponować z @WAGO
2016-803x https://www.
Zobacz więcej@Piotr Bibik: Niestety wybór bloków sprężynowych jest na razie mocno ograniczony, @Ewald nie określiłeś dokładnie o jakie przekroje konkretnie chodzi i w jakiej ilości odbiory, nawiązując do wspomnianych producentów można zaproponować z @WAGO
2016-803x https://www.wago.com/pl/search?text=2016-803
tutaj mamy możliwość zwiększenia przekroju o jeden stopień względem znamionowego na zaciskach odbiorczych, na zasilaniu również ale tylko wielodrutowy.
2016-130x. https://www.tim.pl/wyszukiwanie/wyniki/?q=2016-8031&p=1
jw. do 25mm dla LY
@Phoenix Contact PT FIX https://www.tim.pl/wyszukiwanie/wyniki/?q=Pt+fix+10&p=1
https://www.phoenixcontact.com/global-search/search?q=PTFIX+10&_locale=pl-PL&_realm=pl
tutaj też można o stopień wyżej
Oczywiście należy zwrócić uwagę na prądy znamionowe zacisków, szczegóły na stronach producentów.
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 212 pytań
- 2414 odpowiedzi
- 98.9% pozytywnych ocen od użytkowników
@artel electric: wszystko zależy. Rzeczywiście gotowe bloki będzie ciężko znaleźć dla większych przekroi, ale jak się człowiek przestawi na jakieś rozwiązanie to fajne bloki można samemu tworzyć z złączek łącząc je mostkami. I od razu powiem że w tym rozwiązaniu również znajdziemy wady. Jak we wszystkim - nie ma produktu bez wad.
-
- Ostatnia wizyta:
- W serwisie od:
- 38 pytań
- 2400 odpowiedzi
- 97.9% pozytywnych ocen od użytkowników
@Piotr Bibik: Jak najbardziej, można zbudować naprawdę świetne aplikacje, ale tu niestety pojawia się kwestia kosztów zwłaszcza jak potrzebujesz jeden zestaw, a przede wszystkim mostki musisz kupić w opk a tanie nie są, w sytuacji potrzeby 3-4 rodzajów po 1-2 szt koszt niemiłosiernie wzrasta
-
-
-
- Ostatnia wizyta:
- W serwisie od:
- 47 pytań
- 974 odpowiedzi
- 96.9% pozytywnych ocen od użytkowników
Też nie udało mi się znaleźć informacji, trzeba spytać bezpośrednio u producenta.
-
- Ostatnia wizyta:
- W serwisie od:
- 14 pytań
- 1023 odpowiedzi
- 97% pozytywnych ocen od użytkowników
@Sebastian Łyźniak:Obstawiałbym jakieś 2.5 - 3 Nm, jednak zgadzam się, że najlepiej zapytać u źródła.
Czytaj także:
Listwy podłogowe - jakie?
Czy szanowne grono może polecić? Obecnie mam MDF okleinowania na b
Jaki wpływ na wartość rezystancji przejścia ma właściwy m
Jaki wpływ na wartość rezystancji przejścia ma właściwy moment dokr
Moment dokręcenia połączeń śrubowych w aparatach i transf
Jak duże znaczenie ma moment dokręcania połączeń śrubowych w aparat
Wkrętak – jaki wybrać, na co zwrócić uwagę?
Jaki śrubokręt wybrać? Nie istnieje jedna uniwersalna odpowiedź. Za
Zacisk, zło konieczne. Czy aby na pewno?
Zaciski w instalacjach elektrycznych – mały element, wielkie konsek
Nowoczesny wkrętak z momentem obrotowym – czym się wyróżn
Wkrętak Kraftform Safe-Torque Speed 7510 umożliwia kontrolowane i b
Sprawdź w tej Polskiej Normie (tej wersji nie czytałem)
Jeśli producent nie podaje z jakim momentem dokręcać połączenie śrubowe to dla mnie jest to oznaka jak podchodzi to tematu jakości.
Sprawdź w tej Polskiej Normie (tej wersji nie czytałem)

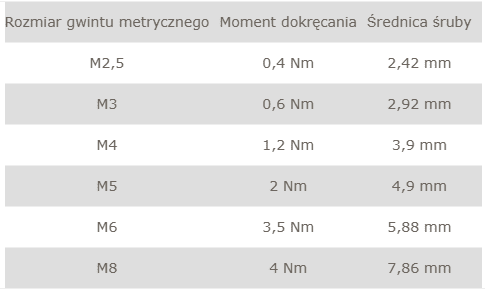

Jeśli producent nie podaje z jakim momentem dokręcać połączenie śrubowe to dla mnie jest to oznaka jak podchodzi to tematu jakości. Wówczas jeśli już nie mam innego wyjścia to staram się stosować zalecenia ogólne. Znalazłem kiedyś poniższe informacje:
