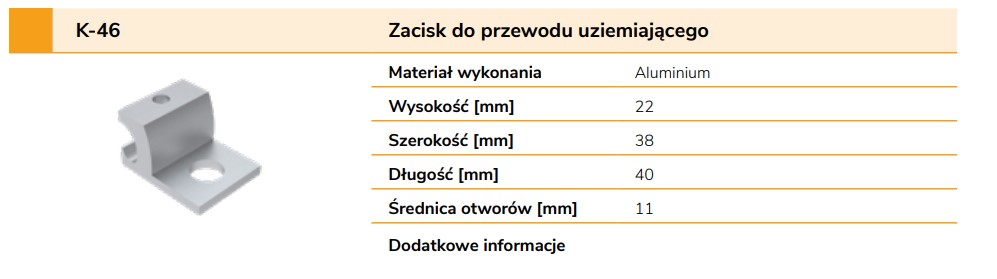

Zacisk do przewodu uziemiającego K-46 z Keno. Pytanie jaka jest średnica otworu do wprowadzenia przewodu, lub jaka średnica otworu do przykręcenia do konstrukcji? Ktoś z Was ma fizycznie taki zacisk aby zmierzyć?
Odpowiedzi (7)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 205 pytań
- 2357 odpowiedzi
- 98.9% pozytywnych ocen od użytkowników
@Tomasz Brzostowski: właśnie nad drutem się teraz zastanawiam. Końcówki oczkowe w połączeniu z uszczelnieniem rurką termokurczliwą z klejem rozważałem, ale tak jak pisałem w osobnym wątku (link poniżej) zastanawiam się jak poradzić sobie z połączeniem różnych metali z uwzględnieniem wody. Chciałbym wykonać to połączenie i poza pomiarami zapomnieć o nim na wiele wiele lat ;)
https://laczynasnapiecie.pl/pytanie/w-jaki-sposob-wykonac-uziemienie-konstrukcji-fotowoltaicznej
-
-
- Ostatnia wizyta:
- W serwisie od:
- 33 pytań
- 2150 odpowiedzi
- 98.1% pozytywnych ocen od użytkowników

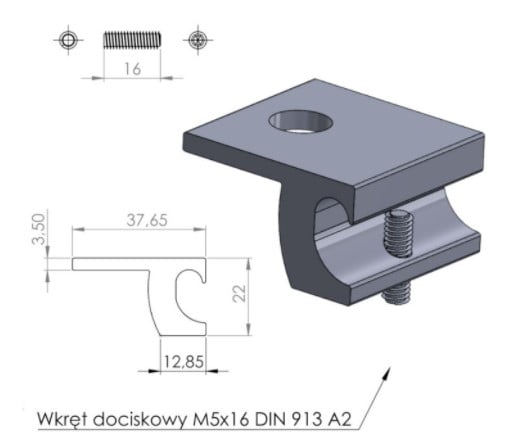

A czyż średnica otworu nie jest przypadkiem opisana w górnej części rysunku wymiarowego, który dołączyłeś i wskazuje na fi16 ?
-
- Ostatnia wizyta:
- W serwisie od:
- 15 pytań
- 325 odpowiedzi
- 99.1% pozytywnych ocen od użytkowników
@artel electric: otwór fi.11mm, pasuje pod śrubę M8, 16mm to długość wkręta dociskowego M5
-
- Ostatnia wizyta:
- W serwisie od:
- 33 pytań
- 2150 odpowiedzi
- 98.1% pozytywnych ocen od użytkowników
@Maciej: A no tak, teraz dopatrzyłem ;)
-
Jacek Niżyński Ekspert Elektromechanik, mechanik
- Ostatnia wizyta:
- W serwisie od:
- 33 pytań
- 322 odpowiedzi
- 99.5% pozytywnych ocen od użytkowników
Piotrze mam Taki zacisk w Domu więc dzisiaj to sprawdzę.
-
- Ostatnia wizyta:
- W serwisie od:
- 15 pytań
- 325 odpowiedzi
- 99.1% pozytywnych ocen od użytkowników
Zacisku nie mam, ale mam konstrukcje 😉
Zacisk montujesz od dołu profilu śrubą M8 + nakrętka M8. Przewód uziemiający dociskasz wkrętem M5 w zacisku.
Czytaj także:
Jaka średnica rury pod studnię ?
Na działce zamierzam kopać studnię. Był już Pan różdżkarz i wskazał
Jaka jest średnica tego klosza
Witam, Jaka jest średnica tego kloszu, i średnica otworu? Klosz d
Średnica przewodu
Jaka jest średnica przewodu w przedłużaczu ogrodowym 2x1 PK‑1
Właściwe zabezpieczenie przewodów elektrycznych
O czym należy pamiętać przy układaniu kabli i przewodów? Z artykułu
Zacisk, zło konieczne. Czy aby na pewno?
Zaciski w instalacjach elektrycznych – mały element, wielkie konsek
Regulowana otwornica – precyzyjne cięcia w różnych materi
Jedna otwornica, wiele średnic! Dzięki płynnej regulacji (Ø 45–130
Jaki przewód chcesz zastosować?
A może lepiej zastosować zwykłe końcówki oczkowe? Ewentualnie podkładki Al-Cu.
Chyba że zastosujesz drut odgromowy ocynkowany.
