W jaki sposób wykonać uziemienie konstrukcji fotowoltaicznej?
Linka 16 mm2, ale jak ją zakończyć?
Cynowaną końcówką oczkową, którą przykręci się do aluminiowej konstrukcji?
Czy należy stosować jakieś podkładki?
Czy i jak zabezpieczyć, aby woda nie wnikała do wnętrza końcówki?

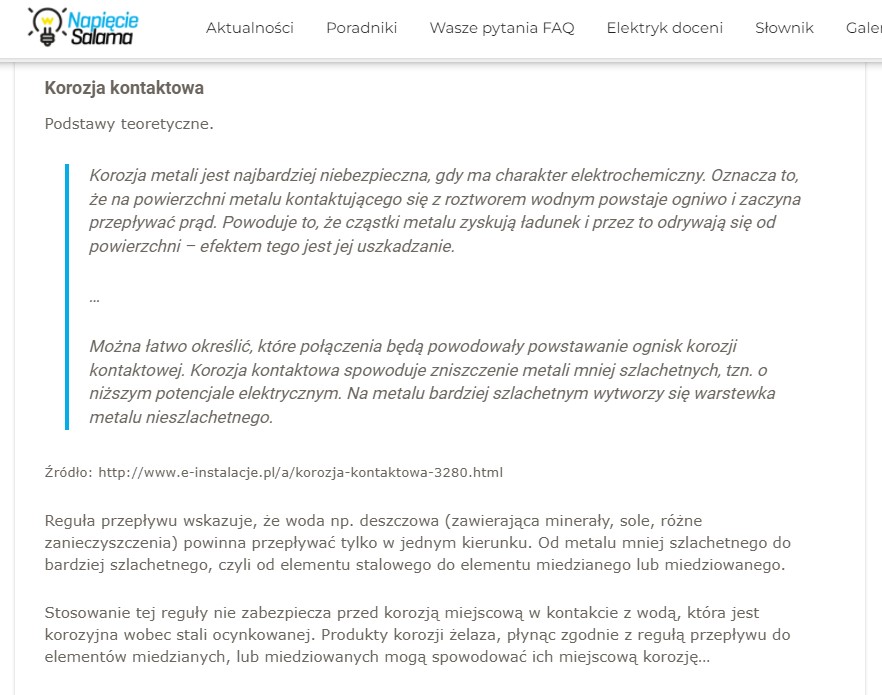

Zerknijcie na załączone zdjęcie.
Pytanie z pozoru banalne, ale uwzględniając, że połączenie będzie narażone na deszcz, śnieg zachodzą zjawiska elektrochemiczne...
Szukam rozwiązania.
P.S.
są dwie strony materiału ale przejście na kolejną jest mało intuicyjne...
http://www.e-instalacje.pl/a/korozja-kontaktowa-3280.html
Odpowiedzi (2)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 169 pytań
- 2053 odpowiedzi
- 98.7% pozytywnych ocen od użytkowników
@Tomasz Brzostowski: stosowanie podkładki Al/Cu jest mi znane, ale zawsze stwarza kłopot w przypadku środowisk w których występuje woda (zapraszam do zapoznania się z materiałem do którego link podałem). Stosowanie wazeliny technicznej również jest mi znane, ale nie jest to idealne rozwiązanie. Jak wspomniałeś trzeba ją dość często odnawiać i kłopotliwe jest czyszczenie połączenia z starej wazeliny tak aby nie było zacieków np. na powierzchni dachu. Zastanawiam się, czy może są obecnie jakieś sposoby łączenia z wykorzystaniem nowoczesnych technologii które rozwiązują problem połączenia różnych metali w środowisku narażonym na działanie wody.
-
Czytaj także:
W jaki sposób wykonać montaż łącznika schodowego i krzyżo
W jaki sposób wykonać montaż łącznika schodowego i krzyżowego.
W jaki sposób sprawdzić czy panel fotowoltaiczny działa p
Czy prostym miernikiem elektrycznym można sprawdzić czy panel fotow
W jaki sposób dobieracie Rozdzielnice przy budowie instal
Pytanie brzmi: jakie aspekty należy wziąć pod uwage przy doborze ro
Ogranicznik przepięć DC – fotowoltaika. Jaki ogranicznik
Ograniczniki przepięć odprowadzają ładunki przepięciowe wywołane wy
Opłacalność inwestycji w instalację fotowoltaiczną. Czy d
Instalacje fotowoltaiczne z roku na rok cieszą się coraz większą po
Jak zapewnić bezpieczeństwo instalacji fotowoltaicznych?
O bezpieczeństwie instalacji fotowoltaicznych, różnicach między prą
Linka ma się rozumieć miedziana? W takim przypadku nie możemy zastosować końcówek aluminiowych. Można zastosować końcówki miedziane i podkładki Al-Cu (Cu-Al) np. Podkładka Al-Cu PMA 8 E13KC-01060100500 /100szt./ – ERGOM | TIM SA lub zastosować końcówki cynowane (to moje zdanie).
Poza tym ja osobiście stosuję zabezpieczenie przed korozją w postaci smaru lub wazeliny technicznej, którą obficie nakładam na wszystkie złącza. Niestety zabezpieczenie takie należy powtarzać przynajmniej raz w roku, np. przy okazji pomiarów okresowych.
