Kluczowe parametry i korzyści:
-
Uniwersalność materiałowa: Specjalna konstrukcja zacisków pozwala na bezpośrednie łączenie Al i Cu bez ryzyka korozji elektrochemicznej.
-
Gotowość do montażu: Zaciski są fabrycznie wypełnione pastą kontaktową, która usuwa warstwę tlenków z aluminium i zapobiega utlenianiu styku.
-
Wysokie napięcia: Urządzenie jest przystosowane do pracy w instalacjach 1000 V AC oraz 1500 V DC, co czyni je idealnym do nowoczesnych systemów fotowoltaicznych (PV).
-
Bezpieczeństwo: Obudowa wykonana z niepalnego tworzywa posiada klasę odporności Klasa A, gwarantującą niezawodność przy dużych obciążeniach i zwarciach.
-
Czytelna identyfikacja: 5-polowy zestaw posiada kolorowe oznaczenia (szary, niebieski, żółto-zielony), co ułatwia poprawny rozdział faz, przewodu neutralnego i ochronnego.
Specyfikacja techniczna:
-
Przekrój przewodów: od 1,5 mm² do 50 mm².
-
Liczba biegunów: 5 (3x Faza, 1x N, 1x PE).
-
Montaż: Standardowa szyna DIN (TH35).
-
Moment dokręcania: Wyraźnie oznaczony na obudowie (kluczowy dla bezpiecznego styku).

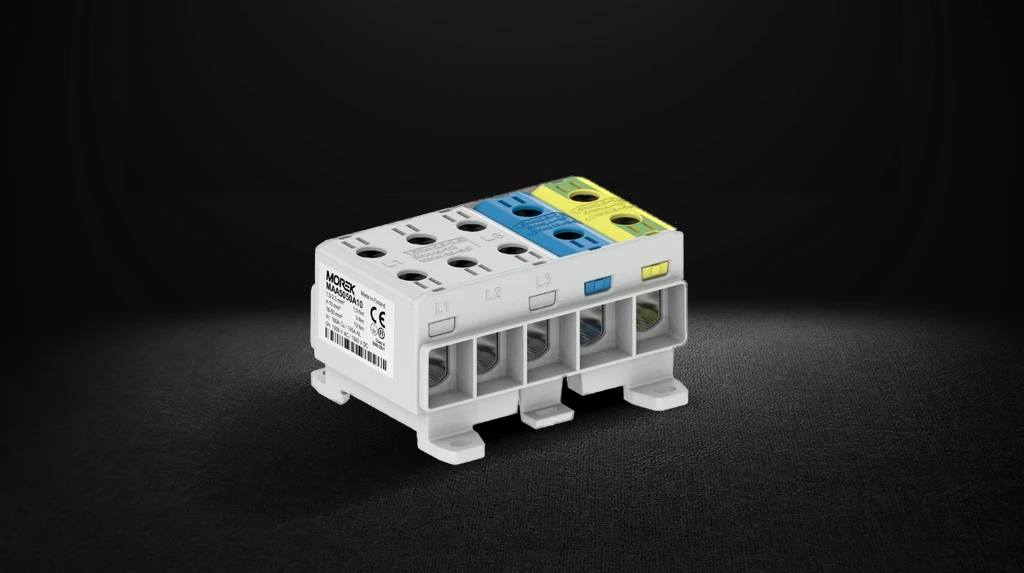

Współczesna inżynieria elektryczna nieustannie dąży do optymalizacji przestrzeni montażowej przy jednoczesnym podnoszeniu rygorów bezpieczeństwa. W kontekście budowy rozdzielnic niskonapięciowych, jednym z najistotniejszych zagadnień pozostaje właściwe wykonanie połączeń torów prądowych. W tym obszarze interesującym rozwiązaniem jest 5-biegunowy złączka uniwersalna OTL50-5x (oznaczenie producenta MAA5050A10). Stanowi on wartościowe studium przypadku w zakresie rozwiązywania problemów z zakresu elektrochemii i mechaniki styków w instalatorstwie.
Wyzwania materiałowe: Miedź i aluminium w jednym punkcie
Zasadniczym utrudnieniem w pracach elektromontażowych jest konieczność łączenia przewodów wykonanych z różnych metali. Bezpośredni styk miedzi (Cu) i aluminium (Al) w środowisku narażonym na wilgoć prowadzi do zjawiska korozji galwanicznej. Z czasem skutkuje to drastycznym wzrostem rezystancji przejścia, nagrzewaniem się punktu styku, a w skrajnych przypadkach – zapłonem instalacji.
Konstruktorzy złączki OTL50-5x zastosowali podejście eliminujące potrzebę używania dodatkowych, często niewygodnych w montażu adapterów. Narzędzie to posiada tory prądowe przystosowane do bezpośredniego układania obu typów żył o przekrojach w przedziale od 1,5 do 50 mm². Ważnym aspektem technologicznym jest tutaj fabryczna aplikacja dedykowanej pasty kontaktowej o sygnaturze MYA0001A10. Jej obecność wewnątrz zacisku odcina dostęp tlenu i wilgoci, co zapobiega utlenianiu się aluminium i degradacji całego układu. Z punktu widzenia wykonawcy, takie przygotowanie komponentu na etapie produkcji odczuwalnie redukuje czas niezbędny na wykonanie połączenia.
Parametry napięciowe a standardy bezpieczeństwa
Rozwój systemów fotowoltaicznych (PV) oraz przydomowych magazynów energii wymusił na producentach aparatury modułowej podniesienie dopuszczalnych napięć izolacji. Zacisk MAA5050A10 charakteryzuje się bardzo wysokimi parametrami roboczymi:
-
Napięcie przemienne (AC): do 1000 V
-
Napięcie stałe (DC): do 1500 V
Ta druga wartość ma szczególne znaczenie dla instalacji solarnych średniej mocy, gdzie łączenie łańcuchów paneli generuje wysokie napięcia stałe. Zastosowanie niepalnej obudowy gwarantuje, że nawet w przypadku ekstremalnych sytuacji termicznych wewnątrz rozdzielnicy, materiał izolacyjny nie będzie podtrzymywał płomienia.
Klasa A i odporność na przeciążenia
Omawiany model posiada certyfikację w Klasie A w zakresie odporności na przeciążenia oraz zwarcia. Oznacza to, że układ zachowuje pełną stabilność termiczną i mechaniczną styku nawet w warunkach przepływu prądów o znacznych wartościach ponadnormatywnych. Spełnienie rygorystycznych międzynarodowych standardów pozwala na implementację tych złączy w projektach o wysokich wymogach odbiorowych.
Ergonomia i wszechstronność w infrastrukturze
Błędy łączeniowe nierzadko wynikają z nieczytelnego oznakowania torów. W prezentowanym układzie 5-polowym zastosowano jednoznaczną kolorystykę (szary, niebieski, żółto-zielony), odpowiadającą standardom sieci trójfazowych z wydzielonym przewodem neutralnym i ochronnym. Czytelne oznaczenia umieszczone bezpośrednio na pokrywie dodatkowo ułatwiają identyfikację poszczególnych faz.
Kompaktowa budowa modelu OTL50-5x sprawia, że znajduje on zastosowanie w bardzo zróżnicowanych scenariuszach instalacyjnych. Urządzenie to jest polecane do punktów rozdziału mocy w obiektach przemysłowych, ale z powodzeniem sprawdza się również w standardowych rozdzielnicach komercyjnych i mieszkaniowych, w których przestrzeń na aparaturę montażową jest zazwyczaj mocno ograniczona.
