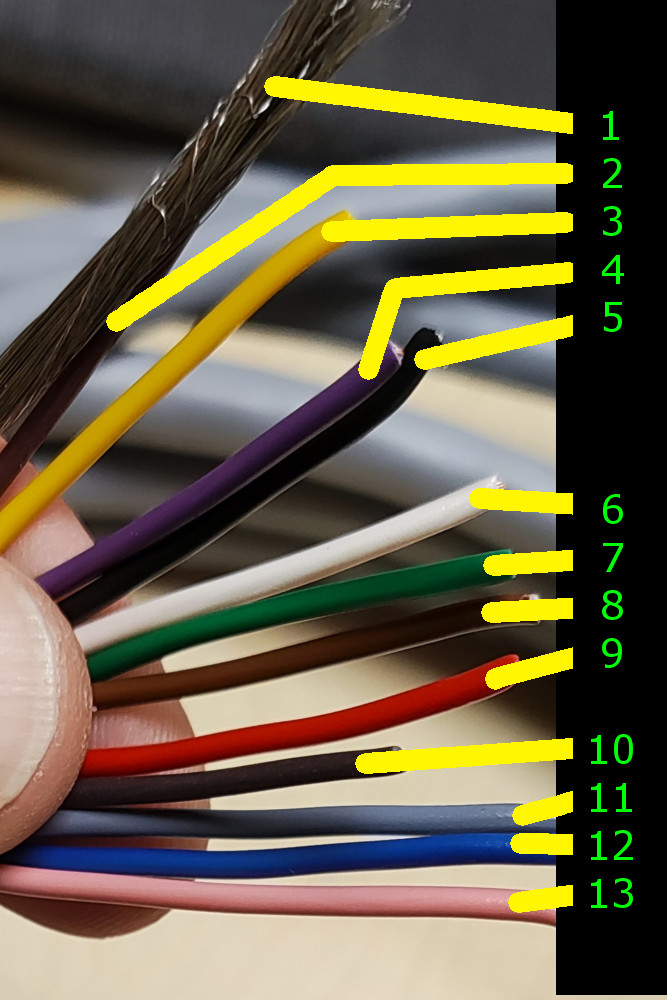

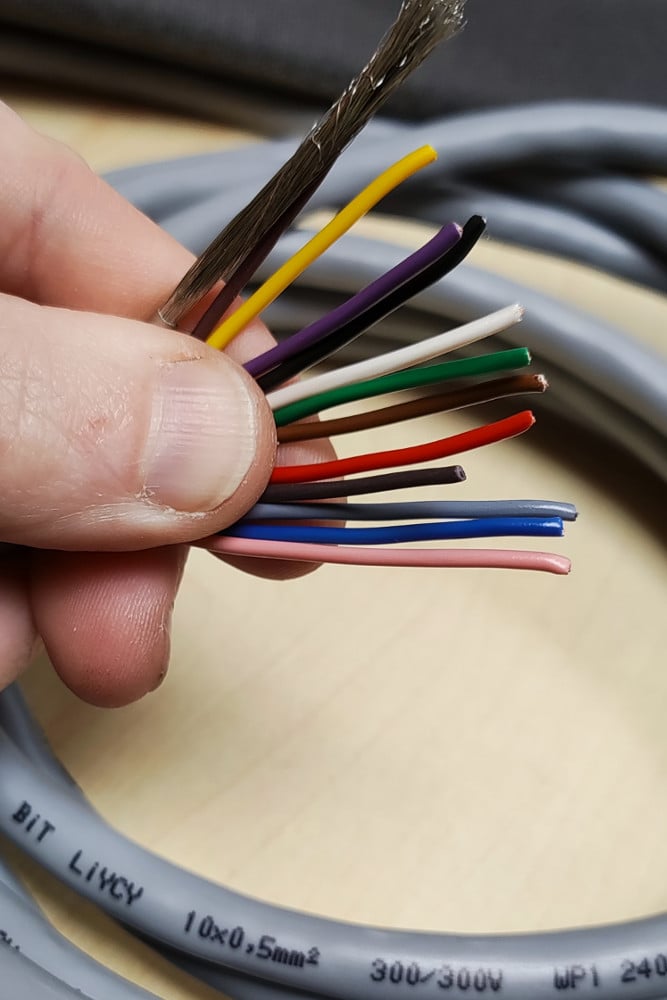

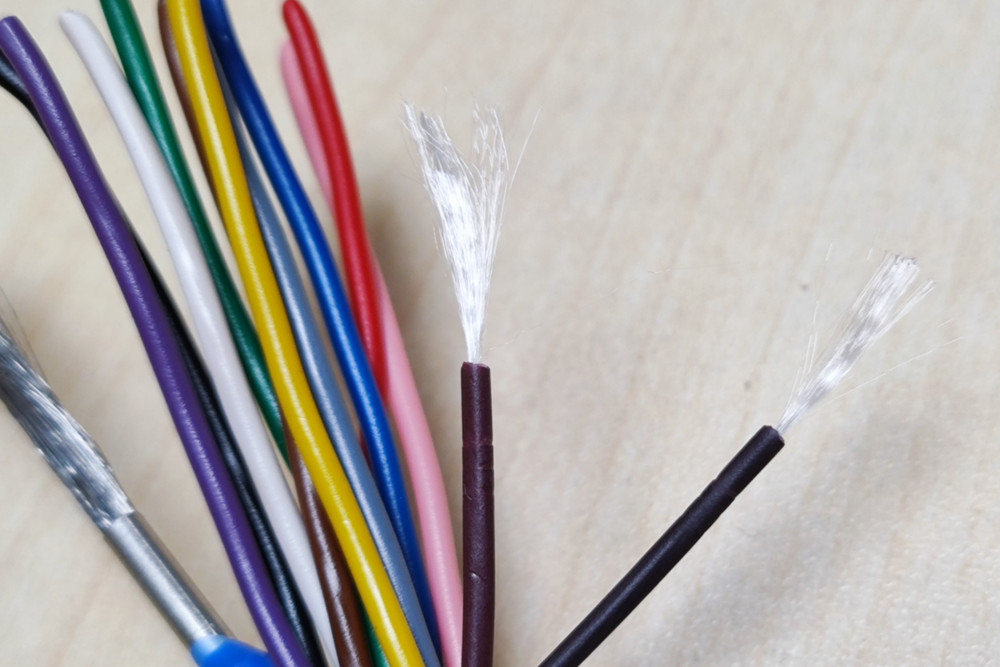

Ile żył ma 10x0,5 bo już zwątpiłem. Pacjent to LiYCY 10x0,5 i tak patrzę po zdjęciu izolacji a tu 12 żył + ekran. Zwątpiłem czyżby kablownia się walnęła z opisem przewodu? Już reklamację pisałem ale coś mnie tknęło i zacząłem ściągać izolację z żył i dwie żyły nie są z miedzi lecz są jakimś sznurkiem i okazały się wypełniaczem. Tylko mam pytanie jak sprawdzacie przekrój żył linek? Bo temat niby prosty, ale przecież są linki różnej klasy giętkości.
Odpowiedzi (14)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
Dziwny przypadek, jednak mogę od siebie dodać że to tworzywo jest od zapobiegania mechanicznemu uszkodzeniu żył.
-
Raczej nie spotkałem się żeby jakiś producent ściemniał z opisem przekroju przewodów. Na izolacji widać że jest to 10x0,5 a 2 dodatkowe żyły o których mówisz to taki wypełniacz dla lepszej wytrzymałości mechanicznej pewnie
-
A co giętkość ma do przekroju, ewentualnie średnicy w kablach telekomunikacyjnych ? W sieci jest wiele tabel przeliczających przekrój na średnicę i AWG i odwrotnie. Wystarczy suwmiarka.
średnica - przekrój
D=✓4S/π
przekrój - średnica
S=π*R²
-
@artel electric: a no tyle ma że czym bardziej giętka zyla to składa się z cieńszych drutów i porównaj sobie średnicę w Lgy 2,5 a JZ-500 5G2,5 to będziesz wiedział że niby przekrój ten sam a średnice to inne bierzesz JZ 5G2,5 i wydaje się że masz zyłe 1,5 a to ma przekrój 2,5. Jak wrócę do warsztatu to może nie zapomne i suwmiarką zmierzę dla porównania
-
@pancerny: owszem, jak z okrągłej żyły zrobisz "placek" to rzeczywiście średnicy nie pomierzysz, zastanów się jeżeli 1,5 to 1,5 niezależnie od klasy giętkości, tulejki też produkowane są w kilku rozmiarach dla różnych klas ??
-
@artel electric: brązowy to Lgy 2,5 Lapp a szary JZ-500 5G2,5 i masz wizualnie już widać różnice
-
@artel electric: 1,87 mm Lgy 2,5 i 1,48 mm JZ-500 2,5 więc masz 0,39 mm różnicy na srednicy przy tym samym przekroju. I zobacz na normy dotyczące tulejek tam są podane w mm2 a przewody to sie rezystancje na dany odcinek podaje i przekrój jest tylko dodatkową informacją handlową a znajdź mi w normach przewodów informacje o przekroju w mm2
-
@pancerny: Owszem zdaję sobie sprawę, że podany przekrój jest przekrojem znormalizowanym/umownym a przekrój realny w bardzo niewielkim stopniu odbiega od powyższego powtarzam w bardzo nie wielkim. Mam również pojęcie o rezystancji Ω/km i odchyłkach w przekroju obliczeniowym w zależności od parametrów materiału lecz dalej są to wahania bardzo minimalne.
Wyniki, które byłeś uprzejmy zamieścić jednak nijak się mają do rzeczywistości i tak:
D=1,87 S=2,745
D=1,48 S=1,719
Sprawdź proszę czy aby na pewno wszystko ok z pomiarami, gdyż pierwszy pomiar rzeczywiście stanowi o 2,5mm2, ale drugi raczej o 1,5mm2. Nie chce mi się wierzyć w aż tak duże rozbieżności powyżej 1mm2
-
@artel electric: już kilka razy weryfikowałem tego JZ-500 i nawet sprawdzałem po katalogach i co mam Ci powiedzieć? Na moje oko to też 1,5 ale producent podaje 2,5 mm2. Biorąc go do ręki jest strasznie giętki, dużo mocniej niż ten Lgy 2,5. Więc jeśli pomiary suwmiarką są prawdziwe to by znaczyło że producent@Bitner @Lapp @igus Polska walnął się z opisem kabla. Koledzy też się dziwili jak to oglądali ale jak inaczej mogę to sprawdzić? Mogę policzyć ilość drucików w żyle, ale nie mam jak policzyć przekroju pojedynczego drucika wiec pytanie w jaki sposób można sprawdzić przekrój linki jest dla mnie nadal pytaniem otwartym. Nie mam też w jaki sposób zrobić aż tak dokładnych pomiarów rezystancji odcinka który posiadam aby na tej podstawie oszacować jego dane techniczne. Po prostu jak można sprawdzić czy producent na izolacji nadrukował poprawne dane?
Ale fajna opcja ta z oznaczaniem producentów. Może któryś pomoże i podpowie jak z tego wybrnąć?
-
@artel electric: policzyłem. W żyle jest 35 drucików z czego jak mierzyłem suwmiarką pojedynczy drucik ma średnicę 0,25 mm więc jak liczę to matematycznie wychodzi przekrój 1,71 mm2 ale na ile te moje pomiary są poprawne i na ile tu można zdać sie na matematykę a ile tu tajemnicy w stopie miedzi i rezystancji tego nie umiem powiedzieć
-
@pancerny: He miałem wiele do napisania celem weryfikacji, ale trzeba było pogrzebać co przyniosło wymierny skutek. Odnalazłem dołączoną tabelę HELUKABEL (bo chyba o tym producencie mowa) i sprawa się wyjaśnia... ;) Uznanie za policzenie "drucików" co prawda wg tabeli widoczna jest różnica, ale chyba nie aż tak widoczna.
-
@artel electric: no toś mi cwieka zabił. I szacun za zaangażowanie. Musze pogrzebać co ja tam jeszcze z @HELUKABEL mam i posprawdzać bo mi stracha napędziłeś. Jak producent babola strzelił i z fabryki wyszła 1,5 opisana jako 2,5 to będzie nizały syf. A ja sporo tego u klientów położyłem
-
-
-
