brak N w instalacji trójfazowej

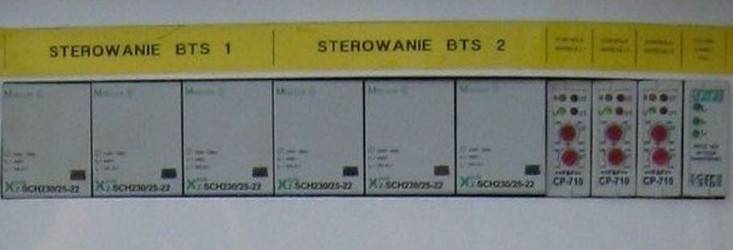

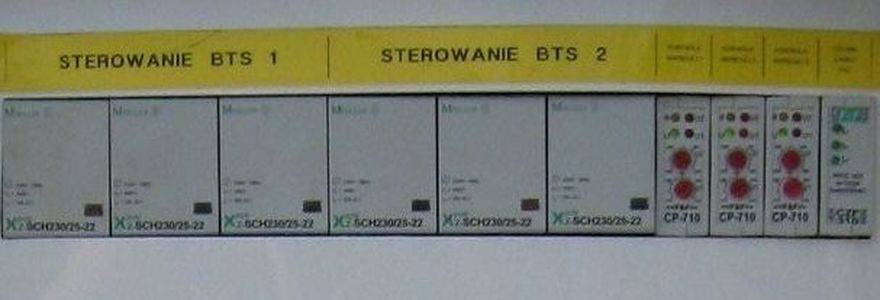

@Piotr Bibik:  Piotrze, przeczytałem artykuł trzy razy i przeanalizowałem dogłębnie zagadnienie, owszem jest to jakiegoś rodzaju ciekawe rozwiązanie, a jeśli sprawdzone na "żywym" organizmie tym bardziej godne uwagi. Jednak mamy tutaj na uwadze zastosowanie na "poligonie doświadczalnym" elektryka, który wie co zrobił i jak sobie radzić z tym w razie "W". Natomiast zabudowując taki układ w "obcej" instalacji nie obsługiwanej przez jego autora czy to nie wpłynie na analizę przez innego serwisanta, doświadczony zapewne dojdzie do tego co autor miał na myśli, ale raczej nie rutynowo "patrzę i widzę", a pewnie po jakimś czasie zastanowienia (co w pewnych przypadkach może nie do końca mieć pozytywne korzyści). Stąd moja dygresja czy nie lepiej zastosować dedykowane do tego przekaźniki nadzorcze? Idąc Twoim kierunkiem jednak rozważałbym zastosowanie przekaźników kontroli napięcia w zaproponowanym przez Ciebie układzie tzn. trzech jednofazowych. Wydaje się, że taki układ będzie bardziej czytelny. Realizowałem kiedyś taki układ zbudowany z właśnie trzech CP-710 dla zasilania BTS.

P.S. Niezależnie jaki układ zastosujemy należy zwrócić uwagę na czas zadziałania aparatu, a doliczyć jeszcze trzeba zwłokę reakcji cewki stycznika, gdzie Σ100ms to już jest max,

@artel electric:Bardzo dziękuję za podpowiedzi, w poniedziałek zadzwonię. Pozdrawiam,

@artel electric: Dziękujemy za wywołanie tematu. Poruszonych zostało kilka wątków, więc pozwól, że ustosunkujemy się do nich po kolei.

Firma Pollin jest rodzinną firmą z siedzibą, produkcją i biurem projektowym w Warszawie. Działamy nieprzerwanie od 1993 roku, czyli już od 33 lat. Obecnie jesteśmy w trakcie gruntownych zmian, dlatego nasza strona internetowa przez pewien czas będzie działała w ograniczonym zakresie (głównie zakładka „Do pobrania”). Jesteśmy jednak pewni jakości naszych produktów – co jest unikalne w skali kraju – udzielamy aż 10 lat gwarancji B2B na wszystkie nasze wyroby. Wewnątrz firmy zachodzą duże zmiany na lepsze, ale zmiany lubią ciszę, więc na razie nie zdradzamy szczegółów.

@Re-evolution  Odnośnie wyzwania technicznego związanego z przerwą w przewodzie neutralnym – nie mamy dedykowanego urządzenia do tej sytuacji. Ponieważ od wielu lat produkujemy sterowniki SZR i w tym zakresie mamy duże doświadczenie, zwrócimy uwagę na kilka zagrożeń, które warto uwzględnić przy stosowaniu ATS, np. takiego jak pokazałeś:

• Odporność na przepięcia – sprawdź dane producenta i dobierz odpowiedni poziom ochrony przeciwprzepięciowej.
• Wytrzymałość zwarciowa – sprawdź w dokumentacji dostawcy energii, jakie parametry powinny mieć zabezpieczenia, i upewnij się, że ATS spełnia wymagania. W razie potrzeby zastosuj dodatkowe dobezpieczenie ATS-a.
• Trwałość mechaniczna i elektryczna – sprawdź liczbę cykli - szczególnie przeanalizuj trwałość elektryczną, które wytrzyma ATS. Zastanów się, co się stanie po przekroczeniu tej żywotności.
• Prąd - sprawdź kategorię pracy Twojego ATS-a. Przypominamy że są różne kategorie AC-1; AC-7a; AC-7b; AC-3 a różnice są naprawdę spore.

Jeśli po analizie dojdziesz do wniosku, że potrzebujesz sprawdzonego i bezpiecznego rozwiązania do przełączania źródeł zasilania, możemy pomóc – od lat produkujemy trwałe i niezawodne sterowniki SZR.

@artel electric: "P.S. nie kombinuj ze stycznikami bez odpowiedniej wiedzy jak układ zadziała"

To prawda, jednak bez stycznika dostępne aparaty obsługują zbyt małe prądy żeby zabezpieczyć chociaż jeden typowy obwód, nie mówiąc o całej rozdzielnicy.

@Re-evolution: I zaopatrz się w nowe sprzęty...

@Sebastian Łyźniak: Wybacz, nie chcę zaczynać jak D....at ale Chłopie ogarnij się!!! Na jakiej podstawie tak twierdzisz???  Spróbuj to sobie rozrysować jak na studiach "uczyli" albo przynajmniej powinni!. Zastosowanie RCD 1-f dla każdego obwodu w niczym nie pomaga. RCD to PRZEKŁADNIK PRĄDOWY!!! nie napięciowy!!!  @Re-evolution podejrzewam, że dobrze wiesz jak to ogarnąć, a przynajmniej jak zminimalizować ryzyko zagrożenia i se jaja robisz 😁, więc dla "studentów" - maksymalne uziemienie punktu rozdziału PEN u źródła (zaraz za licznikiem) + dodatkowe uziemienie w RG połączone z całą instalacją wyrównawczą i odgromową co w znaczący sposób powinno obniżyć napięcie  na odbiorniku do tego przekaźniki napięciowe np. @F&F Gwarancji nigdy nie ma z uwagi na parametry instalacji i "wytrzymałość" odbiorników, ale zawsze jest możliwość minimalizacji zjawiska. O pomiarach chyba wspominać nie trzeba😉😉

Polecam na ŁNN

https://laczynasnapiecie.pl/pytanie/przerwania-przewodu-neutralnego-n-a-dzialanie-wylacznika-roznicowopradowego

oraz KANAŁ ELEKTRYCZNY

https://kanalelektryczny.pl/wylacznik-roznicowopradowy-budowa-i-zasada-dzialania/ i tutaj polecam lekturę wszelkich publikacji p. Bartka https://kanalelektryczny.pl/author/admin-2/, może unikniemy niekompetentnych odpowiedzi...

@Sebastian Łyźniak: Jak N wypadnie na zasilaniu to jedynie przekaźnik kontroli faz jest w stanie temu zapobiec

@Sebastian Łyźniak:

Wyłączniki różnicowoprądowe nie chronią przed wzrostem napięcia fazowego - a taki będzie skutek przerwy w torze N w układzie 3-fazowym.

Fachowo wyjaśnił to @artel electric  - różnicówka bada zmianę prądu a nie napięcia. Dla zwykłych elektromechanicznych rozwiązań wzrost czy spadek napięcia nie powoduje wyzwolenia / braku wyzwolenia aparatu.
